带22AWG出线的微型舵机伺服驱动结构

日常做小型自动化执行机构、航模结构、教学演示装置的结构设计时，这类微型伺服舵机是选型清单里的高频元件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界与出线细节，导致后期装配时出现摇臂干涉、线材弯折疲劳、安装孔位对位偏差等问题，这个三维结构完整还原了实物的所有装配细节，能直接用于整机装配的干涉检查与运动仿真。

从实际应用场景来看，这类微型舵机的适用范围覆盖了多个细分领域：航模领域里固定翼航模的舵面控制、小型多旋翼无人机的云台微调、车模的转向与油门控制都会用到同规格的产品；桌面级小型自动化设备里，物料分拣机构的拨杆驱动、小型夹具的开合控制、教学演示装置的动作执行也常选用这类舵机，核心原因是其控制逻辑简单，仅需PWM信号即可实现角度定位，不需要额外的驱动电路搭建，对于负载不大、转角范围有限的执行场景，成本与体积优势远大于其他旋转执行元件。

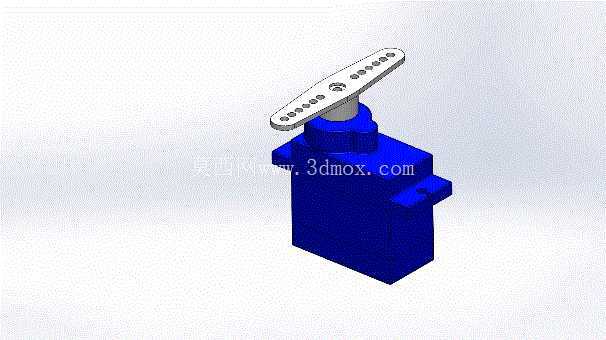

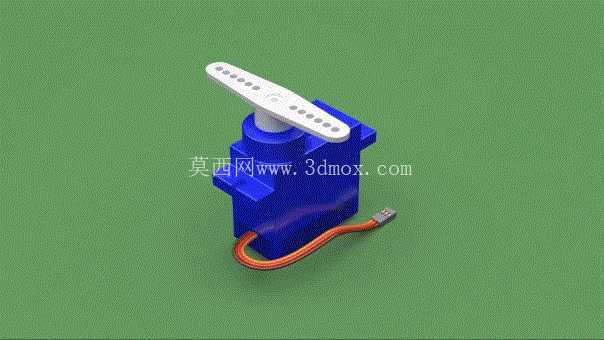

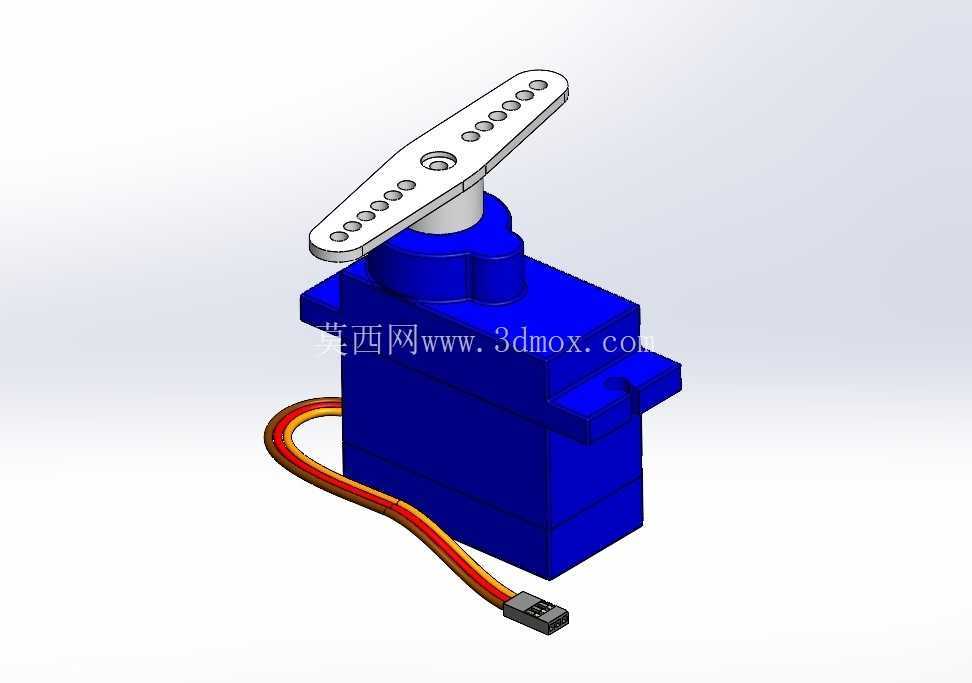

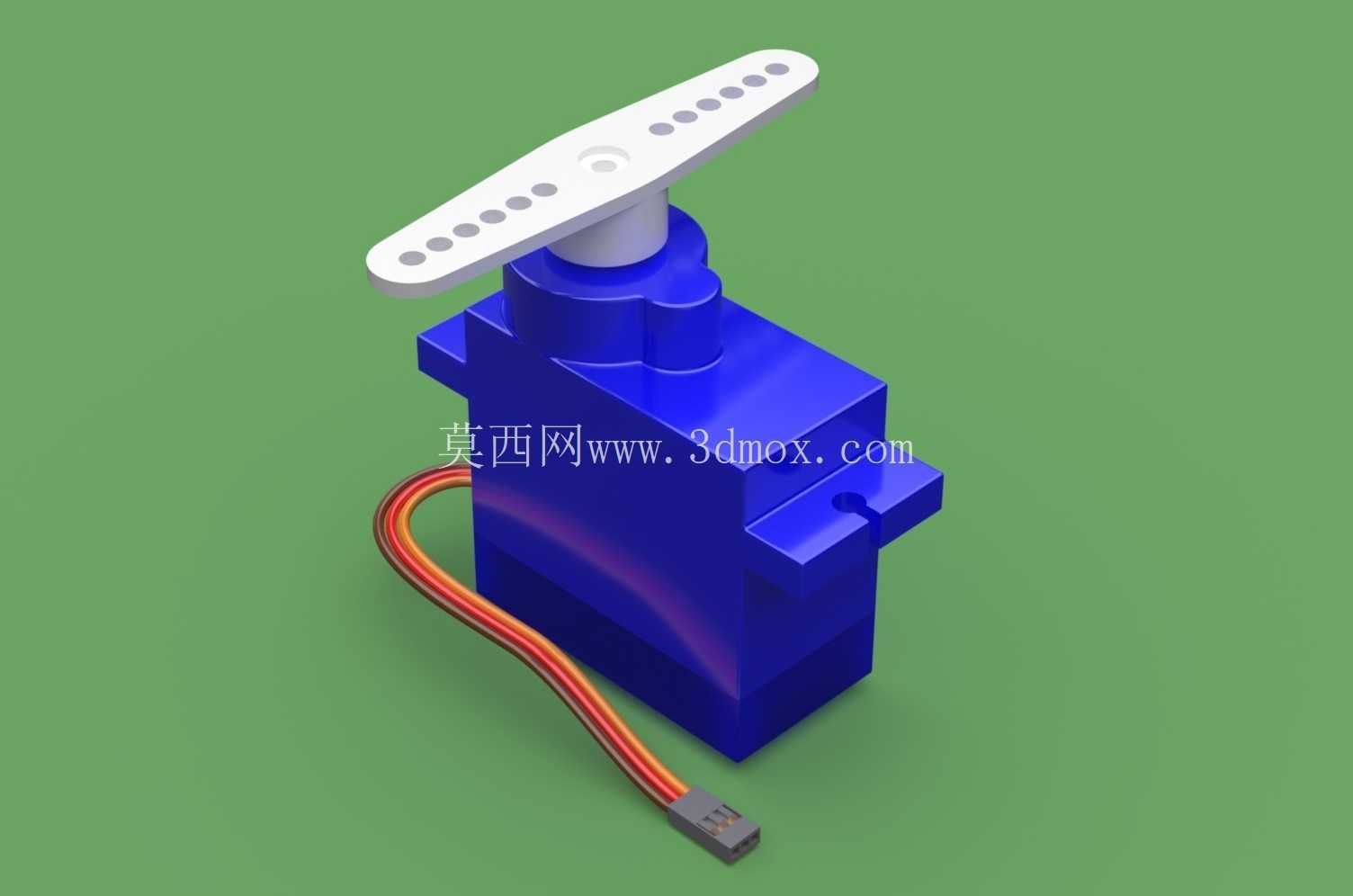

从功能特性来看，这款舵机为塑料齿轮传动结构，输出端搭配一字型多孔摇臂，摇臂上的等距安装孔可以适配不同长度的连杆安装需求，不需要额外加工转接件即可连接不同行程的传动结构；出线采用标准22AWG三色排线，红黑为电源正负极，橙色为信号控制线，线材末端标配标准杜邦接头，可直接插接在常规舵机控制板、单片机IO扩展板上，不需要额外压接端子，能减少装配环节的接线工作量。舵机本体的上下壳体为卡扣加螺丝的装配结构，侧面预留的定位凸台可以嵌入安装基座的定位槽内，避免工作时受反作用力出现壳体转动的问题。

做结构设计时，这类微型舵机的安装边界是最容易踩坑的点：首先是安装孔位的中心距，这款舵机底部的四个安装孔为标准十字布局，设计安装基座时要注意孔位的公差带设置，预留0.1-0.2mm的装配间隙，避免注塑或3D打印的加工误差导致螺丝无法穿入；其次是摇臂的运动包络，一字摇臂在0-180度转动范围内的扫掠空间要完全预留，不能在扫掠区域内布置其他结构件，尤其是靠近舵机输出轴根部的位置，很多设计时容易忽略摇臂的厚度，导致转动时摇臂与安装面的加强筋发生剐蹭；第三是出线的弯折半径，22AWG的排线最小弯折半径不能小于线材直径的3倍，设计走线槽时要在线材出口位置预留足够的圆弧过渡，避免线材长期处于小半径弯折状态导致内部铜丝断裂，影响信号与供电稳定性。

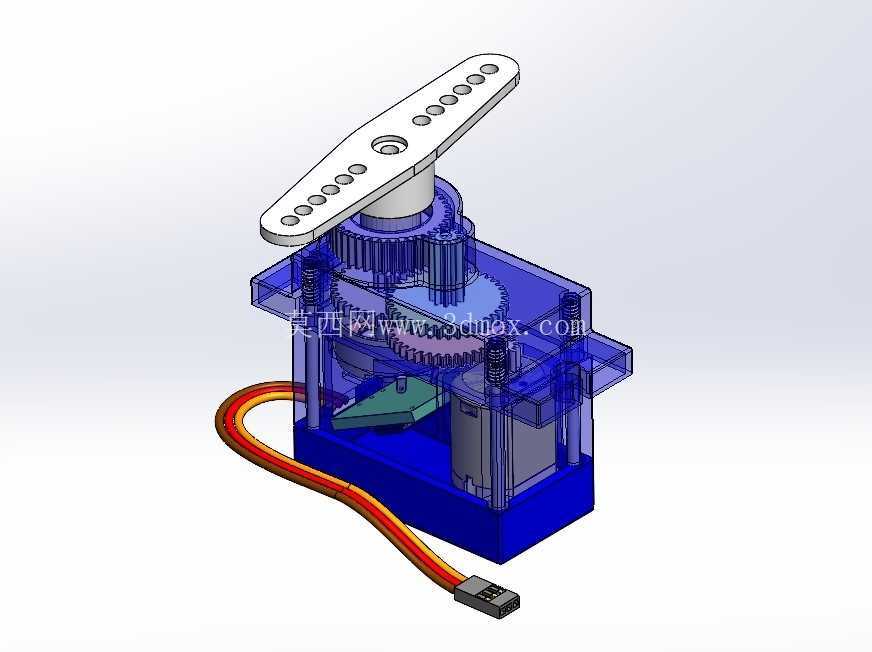

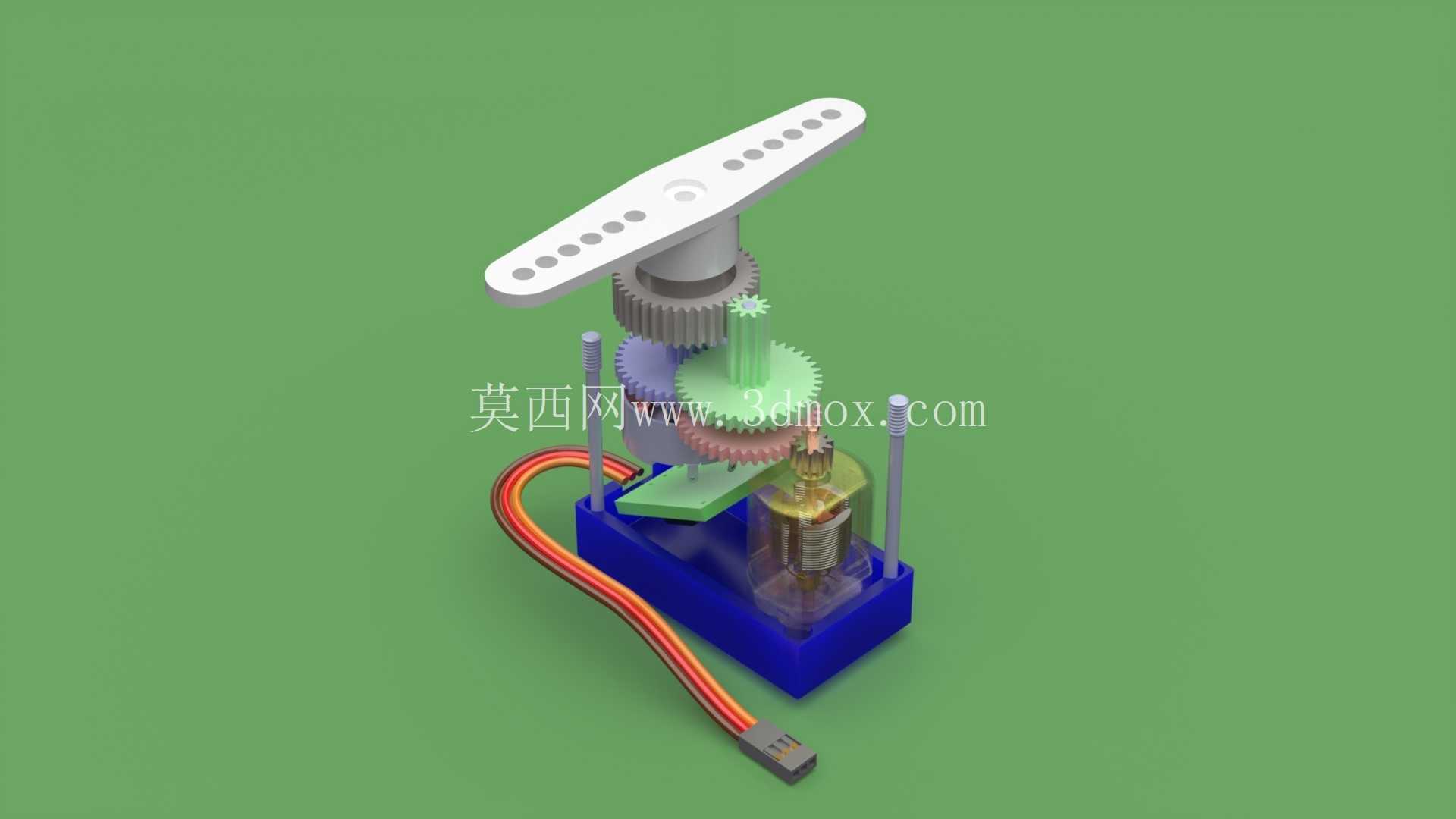

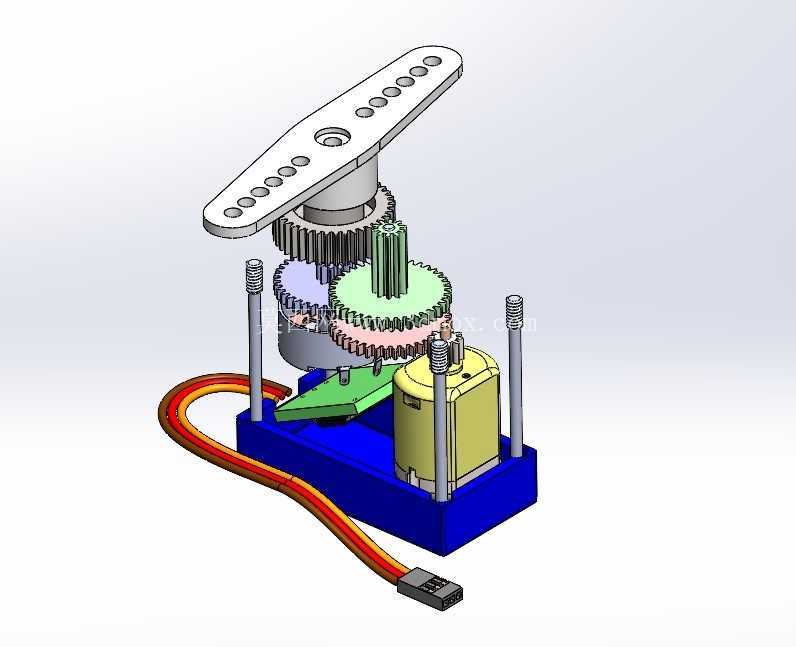

从设计思路来看，这个三维结构完整还原了舵机的内部装配关系：输出轴的轴承定位、齿轮组的啮合间隙、壳体的卡扣配合位置都做了1:1的还原，做运动仿真时可以直接模拟摇臂在不同转角下的位置，验证连杆机构的行程是否符合设计要求；如果需要做定制化改型，比如更换不同长度的摇臂、调整出线方向，也可以在这个模型的基础上直接修改，不需要从零开始测绘，能大幅缩短前期设计的测绘周期。另外要注意的是，这类微型舵机的输出轴为D型截面，摇臂与输出轴的配合为间隙配合，装配时需要用顶丝锁紧，设计摇臂上的顶丝孔时要对准D型轴的平面位置，避免锁紧时出现打滑的问题。

在实际选型搭配时，还要考虑舵机的输出扭矩与负载的匹配，虽然这个模型没有标注性能参数，但从结构尺寸来看属于9g级微型舵机，适合驱动1kg·cm以内的负载，如果负载超过这个范围，就需要更换更大规格的舵机，同时重新匹配安装孔位。另外，舵机的安装面要尽量设计成平面，避免壳体安装时出现受力不均导致的壳体变形，影响内部齿轮的啮合精度，缩短使用寿命。如果是用于户外场景的设备，还要在舵机壳体的合模缝位置增加密封结构，避免水汽进入内部导致齿轮锈蚀、电路短路。
