带内置编码器制动器1000W伺服电机结构

这款1000W功率等级的伺服电机，在数控加工设备、自动化装配产线、工业机器人关节驱动这类对位置控制精度、动态响应速度有严苛要求的场景中适配性极强，区别于普通异步电机仅能完成转速输出的特性，该款电机集成的内置编码器可以实时反馈转子的实时位置、转速数据，配合伺服驱动器形成闭环控制，能够实现微米级的位置定位精度，满足多轴联动加工、高速取放作业的控制需求。

从实际设备选型的角度来看，集成内置制动器的版本主要适配垂直轴安装、断电需要保持负载位置的工况，比如立式加工中心的Z轴驱动、桁架机械手的升降轴传动，避免断电后轴体因负载自重下滑造成设备碰撞、工件报废的问题，制动器的响应延迟控制在毫秒级，抱闸动作与驱动器的使能信号逻辑互锁，不会出现带载抱闸磨损或者溜车的问题。

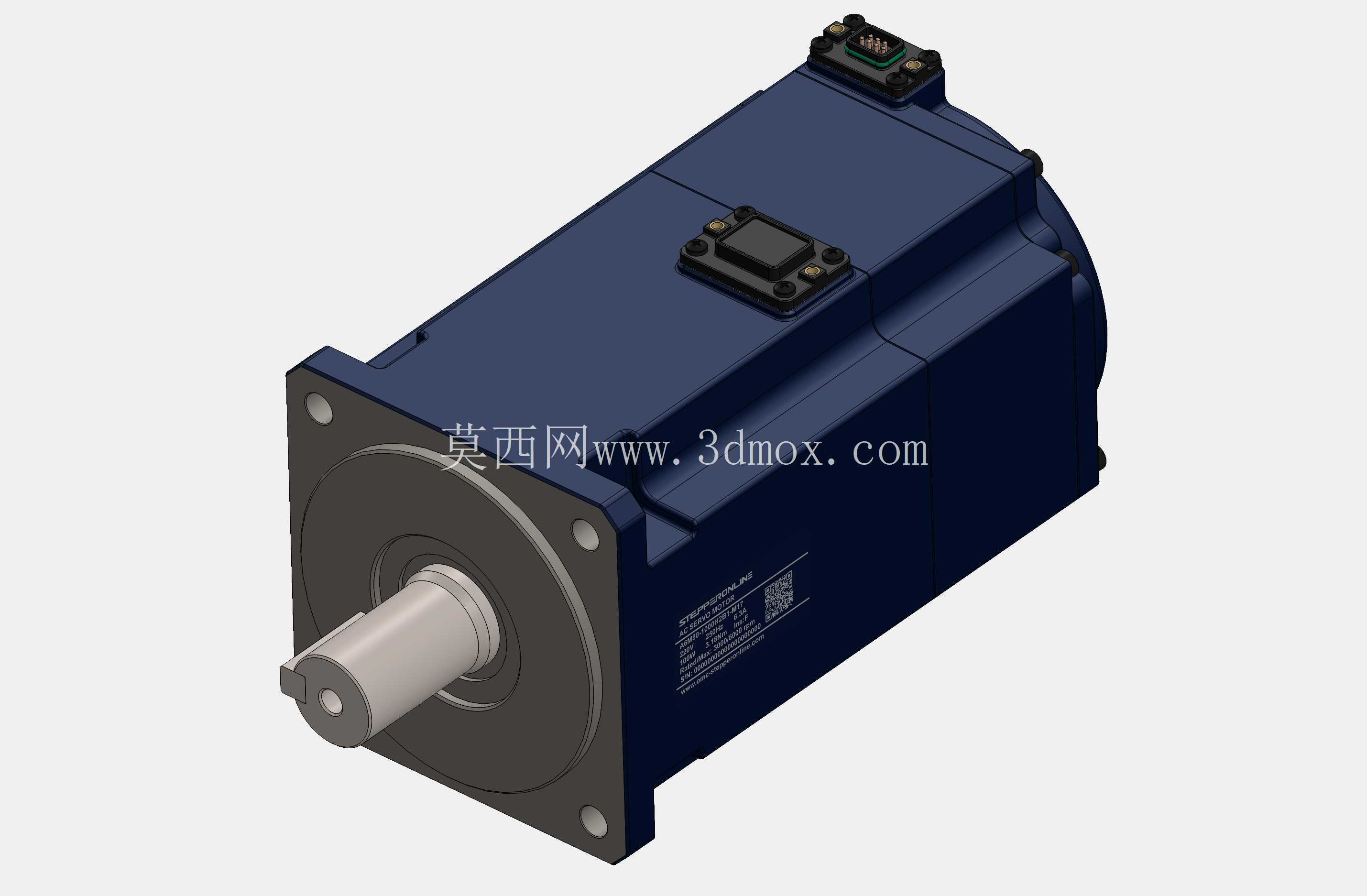

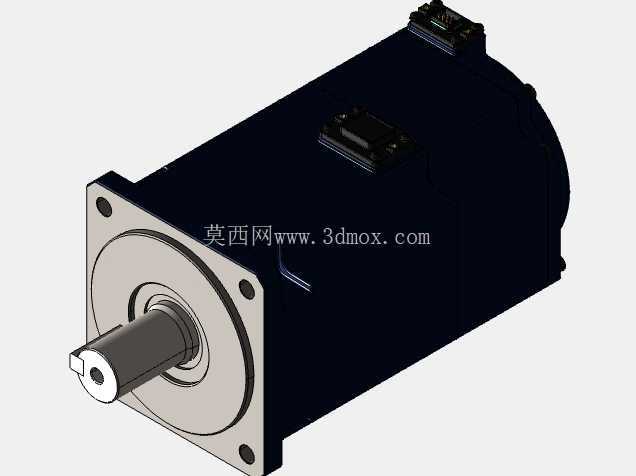

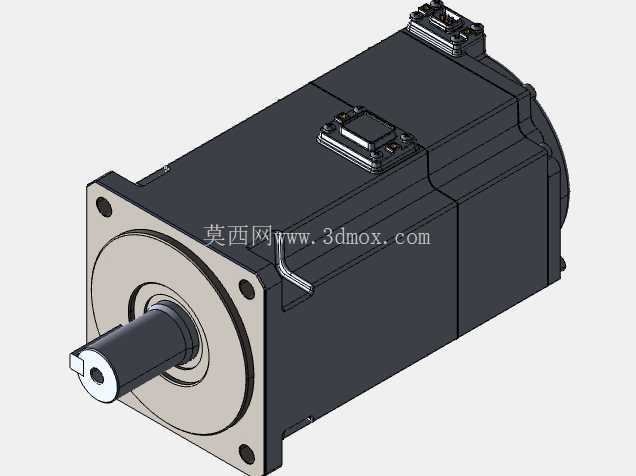

建模过程中优先还原了安装边界的关键尺寸：前端方形安装法兰的止口直径、安装孔位的孔距与通孔直径、输出轴的轴径、键槽尺寸与轴伸长度，这些尺寸是设备结构设计时做干涉检查、安装适配的核心参数，建模时没有做简化处理，完全按照实物的装配公差基准做几何约束，确保导入设备总装后可以直接用于安装板的孔位设计、联轴器的选型匹配。电机本体的外壳散热筋结构、顶部的接线盒与编码器接口位置、尾部的制动器安装腔体都做了1:1的结构还原，接线盒的防水密封槽、连接器的插针排布位置也做了细节刻画，方便电气设计人员做走线空间校核、线缆弯折半径的模拟验证。

结构设计上，电机的定子壳体采用高强度铸铝材质，表面的散热筋沿轴向排布，在高速连续运行时可以通过空气对流带走绕组产生的热量，保证额定工况下的温升控制在绝缘等级允许的范围内。输出轴采用合金钢材质，轴端的中心孔是加工时的工艺基准，也可以用于安装额外的外置检测元件，前端的轴承位采用双轴承支撑结构，能够承受径向与轴向的复合负载，适配皮带轮、同步带、联轴器等多种传动连接方式。编码器安装在电机非输出轴的尾部，与转子同轴连接，避免传动间隙造成的位置检测误差，制动器布置在编码器与后端盖之间，抱闸时直接作用于转子轴，制动扭矩匹配电机的额定输出扭矩，不会出现制动打滑的问题。

在做设备布局设计时，这款电机的本体长度、外径尺寸可以提前纳入空间校核范围，避免出现电机本体与设备护板、走线槽、周边其他运动部件的干涉问题，建模时保留了所有的外部安装特征，包括壳体上的接地螺钉位置、铭牌安装区域、吊环安装孔位，大规格功率段的电机安装时需要通过吊环完成吊装作业，这些细节特征的还原能够让总装设计的仿真验证更贴近实际装配场景，减少现场安装时的配改工作量。对于做伺服传动系统仿真的工程师来说，模型的质量属性、转动惯量参数都可以通过三维软件直接测算，匹配实际的负载惯量比做伺服参数的前期整定，缩短设备的现场调试周期。
