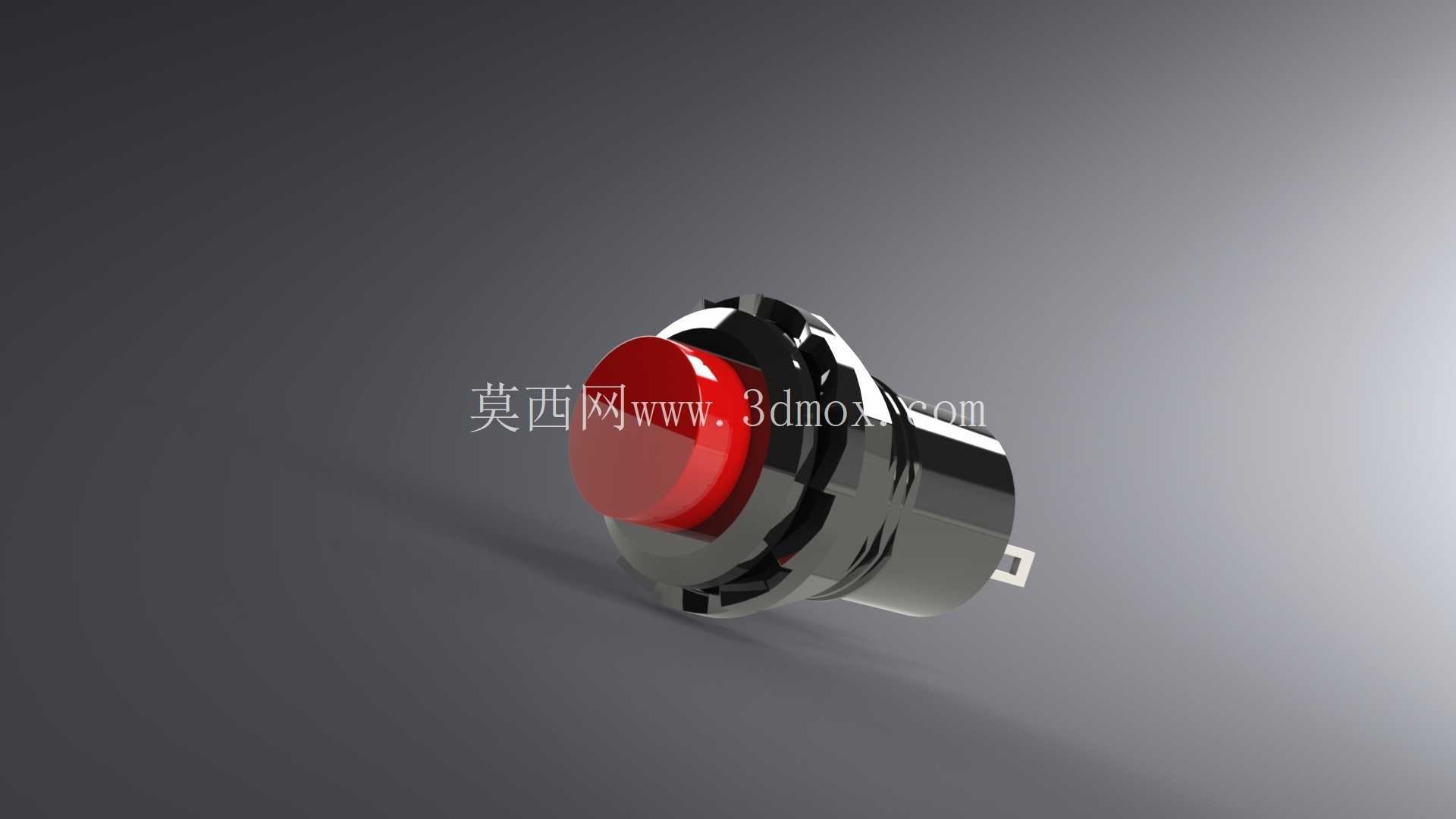

16毫米红色自复位瞬时按钮结构设计

这款16毫米规格的红色瞬时按钮，是工业控制回路里极为常见的主令操作元件，日常在小型控制柜面板、手持操作盒、测试治具台、小型机电设备的操作端都能见到它的身影，主要承担短时触发信号的功能，按下时触点闭合输出通断信号，松开后依靠内部复位弹簧自动回弹断开回路，不会保持锁定状态，适合点动控制、信号触发、复位清零这类需要瞬时操作的场景。

从结构设计逻辑来看，这款按钮采用了螺纹式安装结构，主体外壳为金属材质，表面做了镀镍防锈处理，既保证了安装后的结构强度，也能适配多数工业场景的防腐蚀需求，头部的红色按钮帽采用凸台圆弧设计，操作时手指接触的触感清晰，按压行程控制在合理范围内，不会出现行程过短误触发、或是行程过长操作费力的问题，按钮帽与主体之间做了防尘间隙设计，能阻挡日常环境中的浮尘进入内部触点腔，延长触点使用寿命。

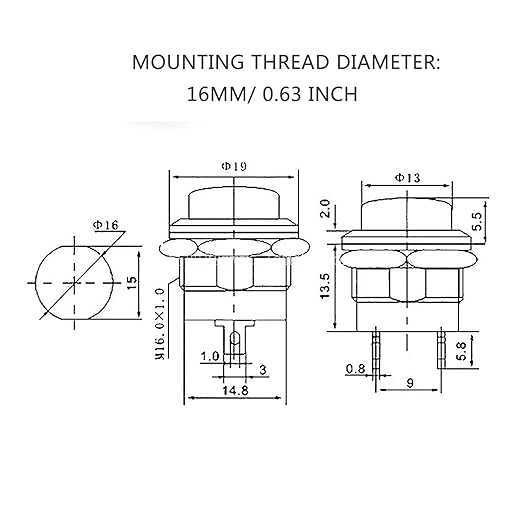

安装边界上，这款按钮适配16毫米直径的面板开孔，安装时从面板正面穿入，背面通过配套的锁紧螺母拧紧固定，不需要额外的固定卡扣，安装拆卸都十分便捷，面板适配厚度覆盖常规控制柜的1到5毫米板材，不管是薄铁皮柜、亚克力操作面板还是绝缘电木板都能稳固安装。尾部的接线端采用插片式接线结构，适配常规的6.3毫米冷压插簧，接线时不需要焊接，直接将压好线的插簧插入即可完成接线，后期维护更换时拔插也很方便，能大幅减少现场接线的工时。

功能特性上，这款瞬时按钮的触点采用常开式设计，默认状态下触点断开，按下时导通，能承受常规控制回路的额定电流，适配多数PLC输入回路、继电器控制回路的信号通断需求，红色的按钮头在工业配色规范里通常用于停止、触发、急停相关的操作标识，辨识度极高，操作人员在设备旁能快速定位到操作位置，减少误操作的概率。

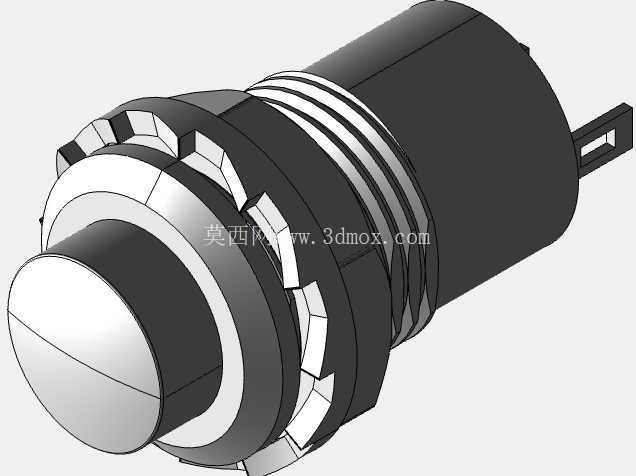

建模过程中，对按钮的各个配合间隙做了精准还原，包括按钮帽与外壳的滑动配合间隙、螺纹安装段的螺距参数、尾部插片的位置尺寸，都按照实际量产的五金件公差做了对应设置，导入装配体时不需要额外调整配合尺寸，就能直接完成虚拟装配，可直接用于控制柜面板的布局干涉检查、操作工位的人机工程模拟，也能用于小型设备的外观渲染展示，还原真实设备的操作部件细节。

在实际选型应用中，这类小尺寸瞬时按钮多用于空间紧凑的操作面板场景，比如小型桌面测试设备的操作区、便携式检测仪器的按键区、自动化设备的辅助操作位，相比大尺寸按钮，它占用的面板空间更小，排布时可以在有限的面板区域内布置更多功能按键，同时金属外壳的结构强度更高，相比塑料外壳的按钮更耐磕碰，适合车间环境下的频繁操作场景。内部的复位弹簧采用不锈钢材质，长期频繁按压也不会出现弹力衰减、卡滞的问题，能保证数万次操作后的回弹可靠性，触点部分采用银合金触点，导通时接触电阻小，不会因为频繁通断出现触点氧化接触不良的问题，适合长期在工业环境下稳定工作。
