齿轮连杆联动式夹持机械爪结构

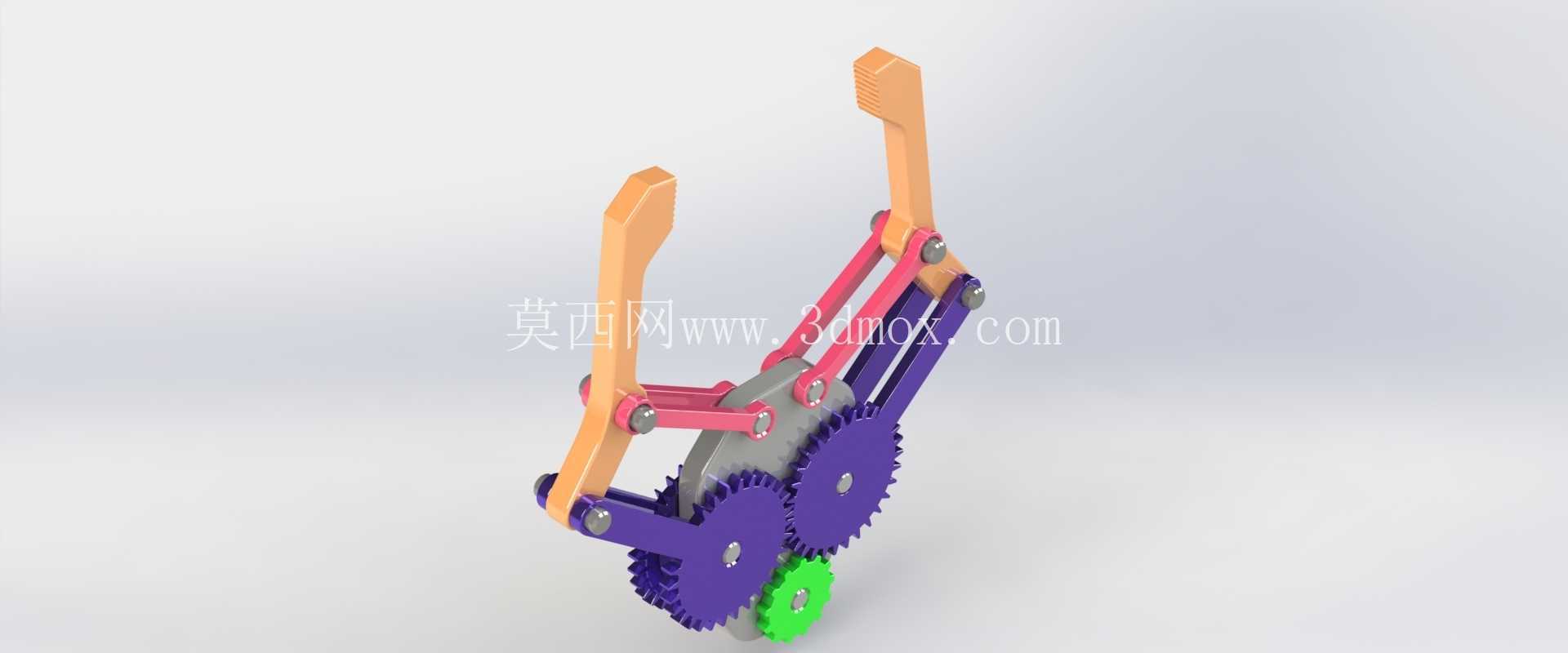

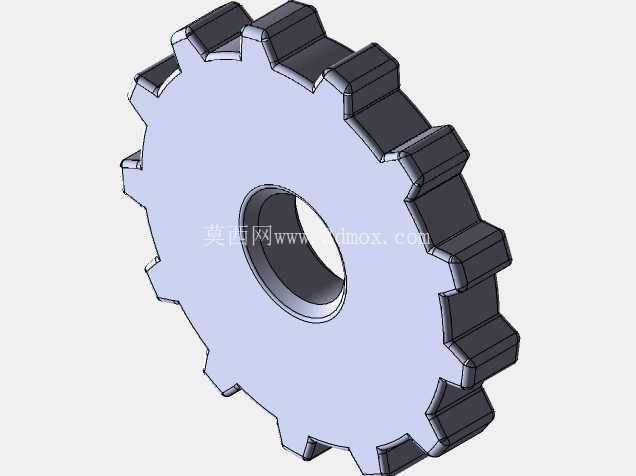

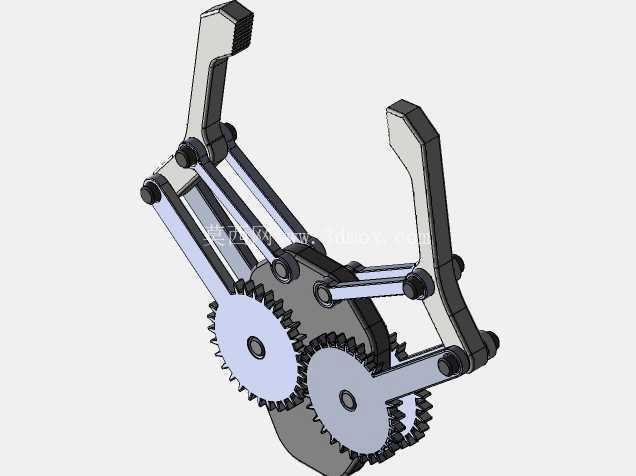

这套夹持末端采用齿轮啮合与连杆放大相结合的传动路线，核心目的是把单一旋转输入转化为两侧夹指的同步开合动作，适合在机器人装配、物料搬运、工位上下料等场景中完成规则工件的抓取与定位。从结构布置看，底部小齿轮作为动力输入端，与两侧大齿轮形成啮合传动；两个大齿轮分别带动同侧连杆组件，再通过多组铰接销轴把扭矩传递到上部夹臂。夹臂顶端加工有齿形夹持面，能够在闭合时增加接触摩擦，降低圆柱件、棒料或薄壁件滑脱的概率。

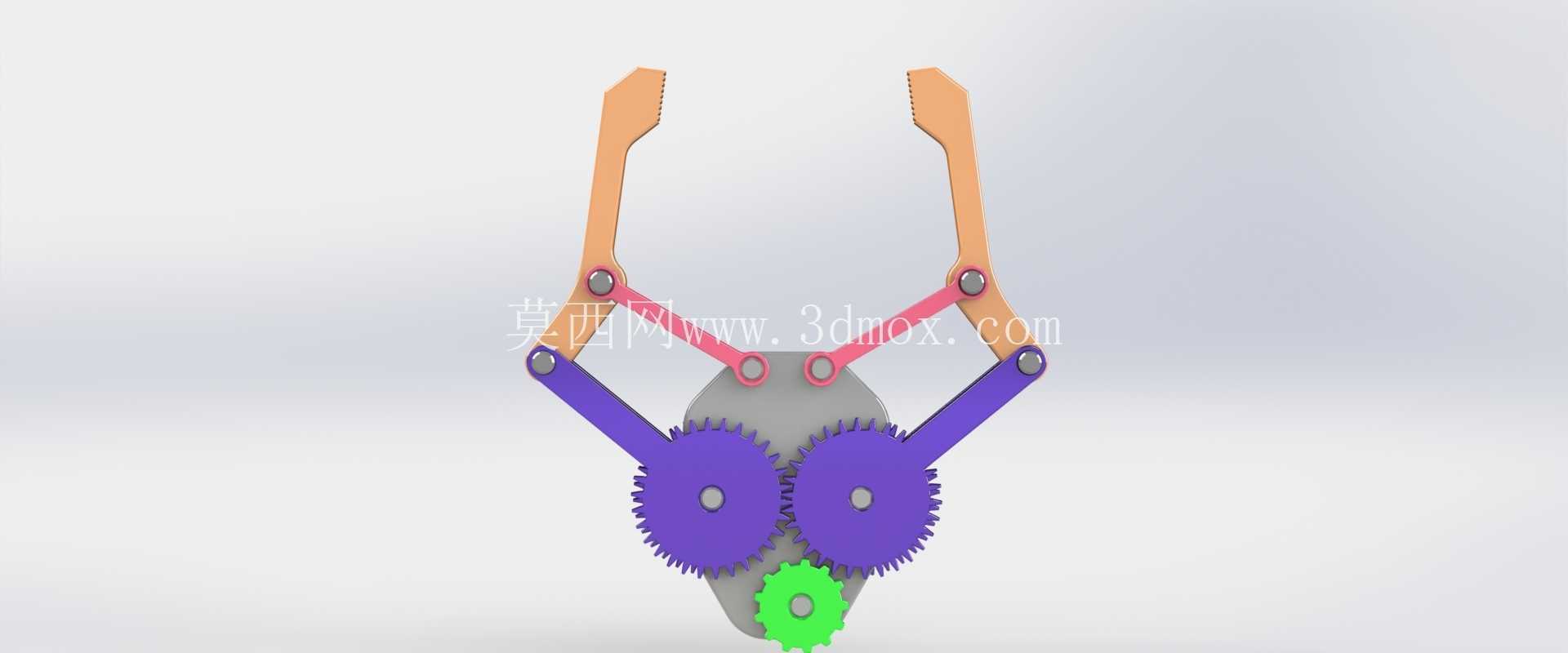

设计上没有采用独立气缸或双电机驱动，而是利用齿轮副保证左右动作的对称性。两侧大齿轮在输入齿轮转动时产生方向相反的角位移，使夹爪开合过程中夹持中心基本保持不变，这对机器人重复取放尤为重要。若两侧动作不同步，工件会在夹持瞬间被推偏，后续放入治具或装配孔位时就容易卡滞。齿轮连杆方案把同步约束放在机械结构内部，减少了对控制系统多轴协调的依赖。

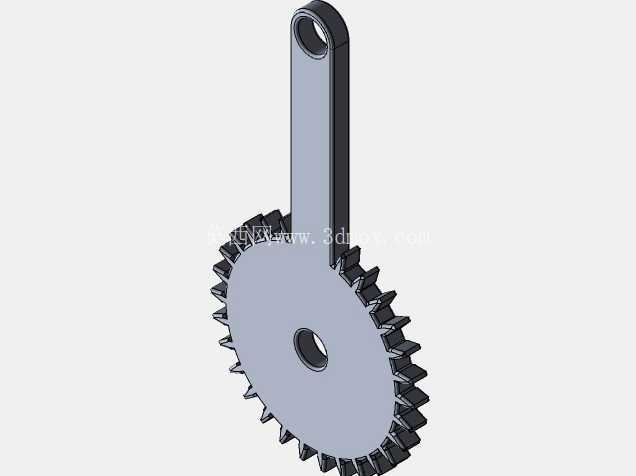

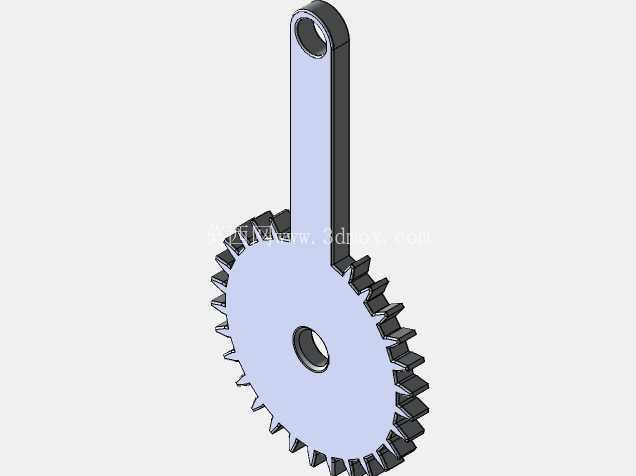

连杆部分采用多层铰接形式，下段与齿轮输出位置相连，中段通过红色连杆形成力传递，上段连接棕色夹臂。销轴位置决定了夹指开度与输入转角之间的关系：靠近齿轮端的小幅转动，经过连杆杠杆后可转化为夹指端较明显的开合位移；同时，在夹持闭合位置，连杆趋向稳定受力状态，能够提高夹持刚性。实际建模时需要重点检查各铰接点的运动包络，尤其是连杆在极限张开、极限闭合两个位置是否发生干涉，销轴端部、连杆侧面与齿轮轮毂之间是否保留足够间隙。

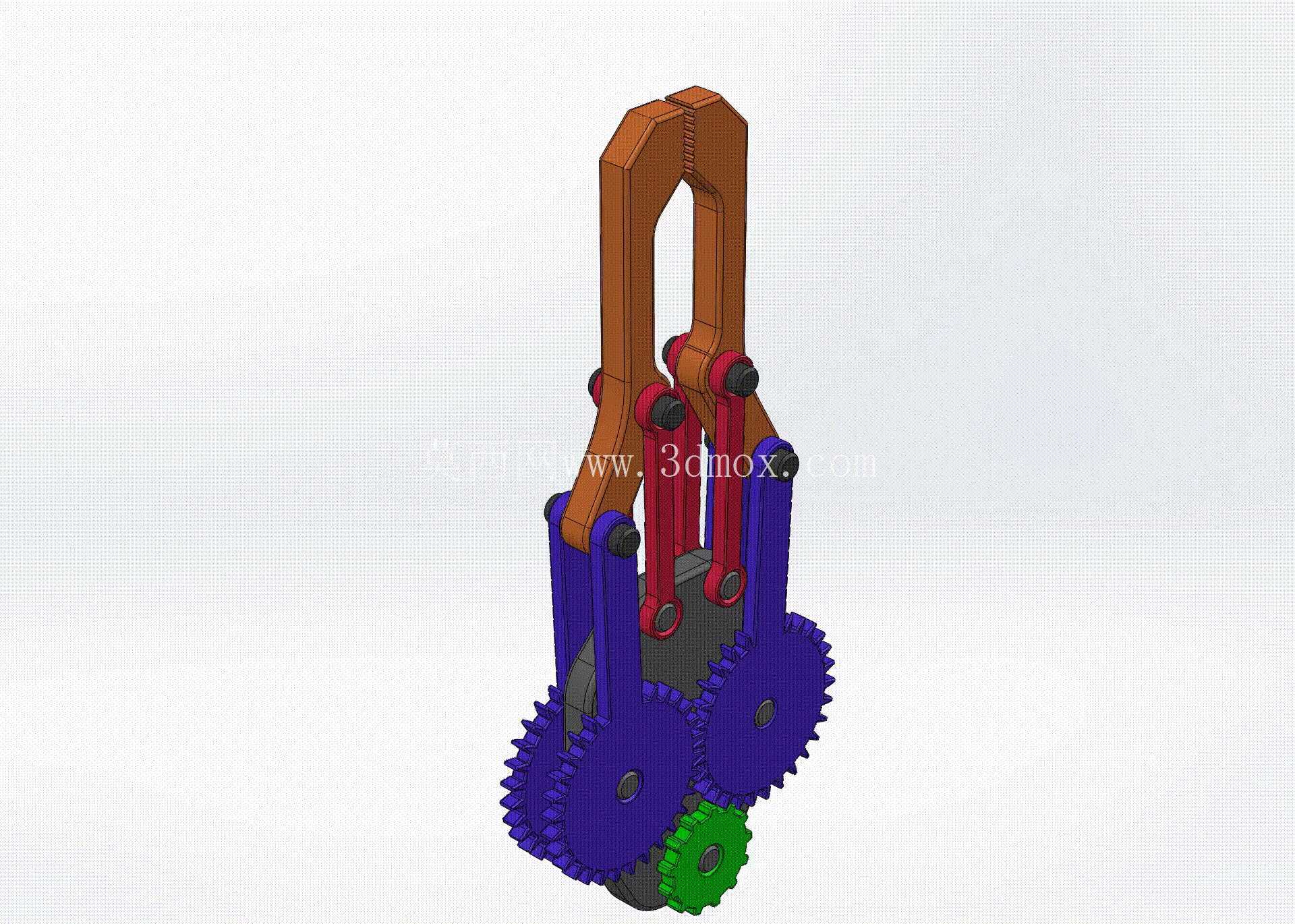

外形边界方面，该机构整体呈立式狭长布局，下部为齿轮传动区，宽度由两个大齿轮外径决定；中部为连杆交汇区，杆件在运动中会向两侧小幅摆动；上部为夹臂夹持区，两臂形成长槽形开口。安装时下部齿轮轴需要与驱动元件或减速器输出端对接，底座区域应预留轴承、轴套或法兰固定空间。若安装在六轴机器人腕部，除了关注爪体自身宽度，还要核对末端法兰到夹指尖端的高度，因为悬臂长度会影响机器人额定负载下的力矩裕度。

夹持面的齿形不宜理解为重载切削齿，它更接近防滑纹理。针对金属棒料，齿形可提供周向摩擦阻力；针对塑料件或易划伤表面，则应在夹指内侧增加软垫、可换夹块或圆弧衬套，避免压痕。夹指开口尺寸需要按目标工件直径范围设定：过小会限制上料公差，过大则会使连杆摆角增加，降低闭合后的机构稳定性。比较稳妥的做法是把夹指端部设计成可更换结构，通过更换不同圆弧槽宽的夹块来适配多品种生产。

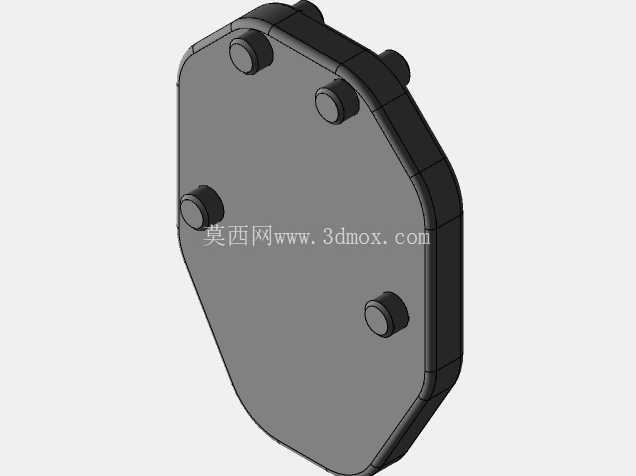

从受力路径看，工件反力先作用在上部夹臂，再经铰接销传递到连杆和齿轮副。齿轮不仅承担同步功能，也承受夹持反力产生的扭矩，因此齿宽、轮毂直径和销轴孔径需要匹配。若用于频繁启停的自动化产线，应在铰接处设置耐磨衬套，并在齿轮与侧板之间保留轴向定位，避免长期运行后出现侧隙增大。底座侧板作为所有轴系的支撑件，其孔位同轴度会直接影响齿轮啮合噪声和连杆转动灵活性。

在三维建模过程中，应先确定输入齿轮中心距、传动比和夹臂最大开度，再反推各连杆孔距。装配验证时不能只看静止状态，需模拟输入齿轮连续旋转，记录夹指尖端轨迹、夹持力方向变化和最小安全间隙。对于需要接入自动化生产线的场合，还应在输入端预留传感器检测位置，例如用原点开关或轴角反馈确认夹爪开合状态，使机器人能够根据信号判断抓取是否成功。整体结构紧凑、传动关系直观，既适合作为机器人末端执行器的原理方案，也可用于教学验证、轻量搬运工位和小型工件装配夹具的设计参考。
