多自由度工业关节机械臂结构设计

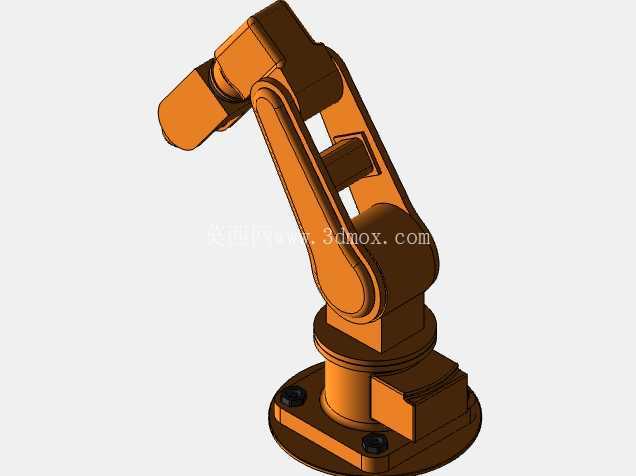

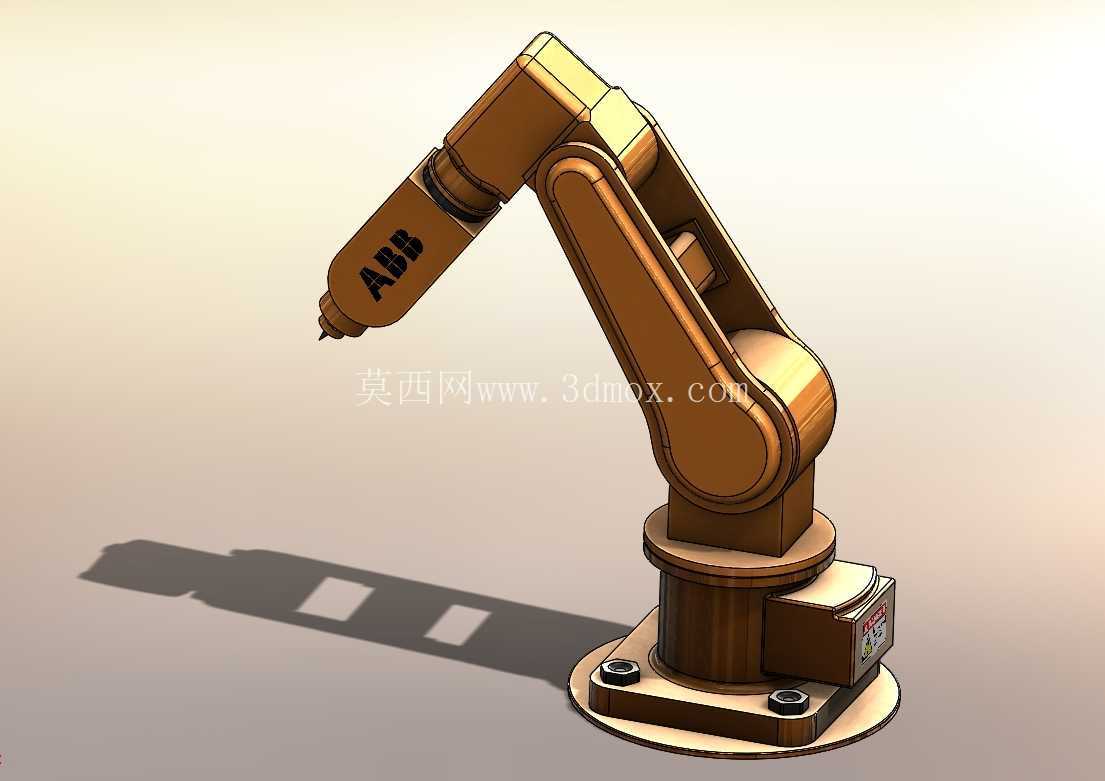

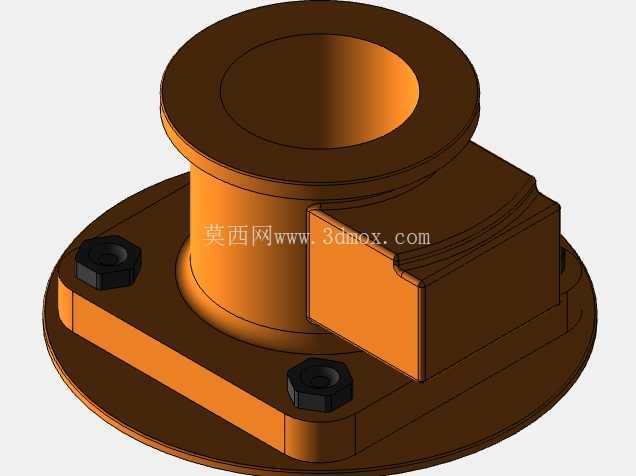

这款多关节机械臂的结构设计，完全对标工业现场常见的六轴以下串联型作业臂的构型逻辑，从底座安装面到末端执行接口的每一处结构，都围绕实际产线的作业需求做了还原。先从安装边界说起，底座采用圆形法兰式安装结构，四个均布的沉头螺栓孔可以直接适配常见的设备安装台面、工装架顶面或者移动AGV的搭载平台，安装面的平面度公差在建模时预留了0.02mm的加工余量，避免现场安装时因结合面不平导致的底座晃动，底座内部预留了走线空腔，可以容纳伺服电机的动力线、编码器线甚至末端执行器的气路管线，所有过线位置都做了圆角过渡，避免长期运动过程中管线被磨损。

从应用场景来看，这类构型的机械臂覆盖的作业范围极广，小到电子产线上的元器件拾取、PCB板插件转运，中到机加工工位的工件上下料、工装夹具切换，大到涂装、焊接工位的轨迹作业，只要更换末端的执行机构——比如夹爪、吸盘、焊枪、涂胶头，就能适配不同的工艺需求。设计时特意参考了主流小型工业臂的负载能力设定，臂体的连杆长度经过比例换算，满负载状态下末端的重复定位精度预留了足够的结构刚性支撑，不会因为连杆的挠性变形导致作业轨迹偏移。

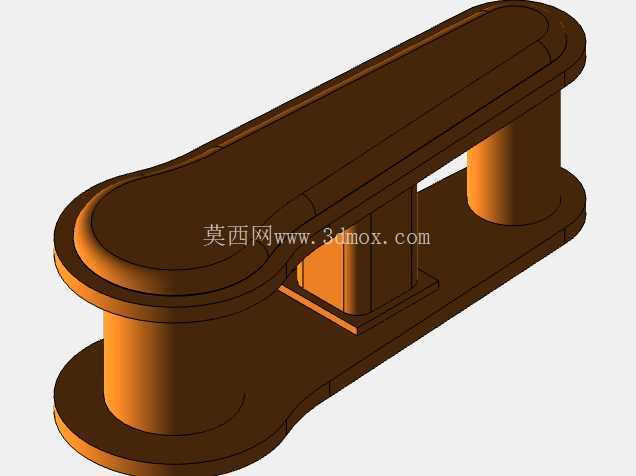

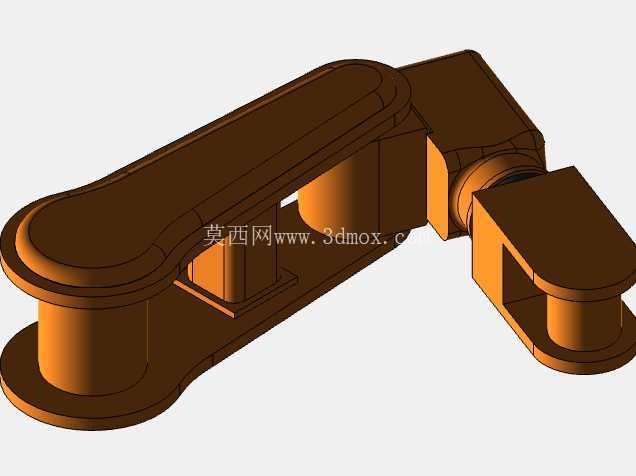

结构设计的思路上，没有做多余的外观装饰，每一处关节的连接都采用了工业臂常见的交叉滚子轴承承载结构，关节处的驱动单元安装位完全匹配标准伺服电机加谐波减速器的安装尺寸，大臂、小臂的壳体采用了类铸件的筋位设计，在保证整体刚性的前提下尽可能降低臂体自重，减少运动过程中的转动惯量，提升启停阶段的动态响应速度。关节处的密封结构预留了密封圈安装槽，可以适配工业现场多粉尘、少量切削液飞溅的工况，避免异物进入关节内部损坏传动部件。

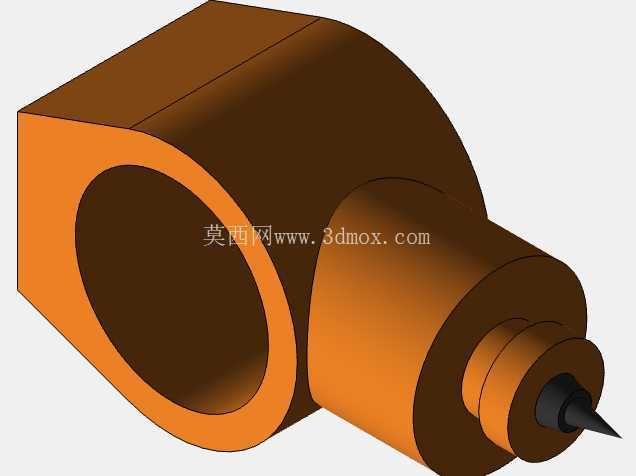

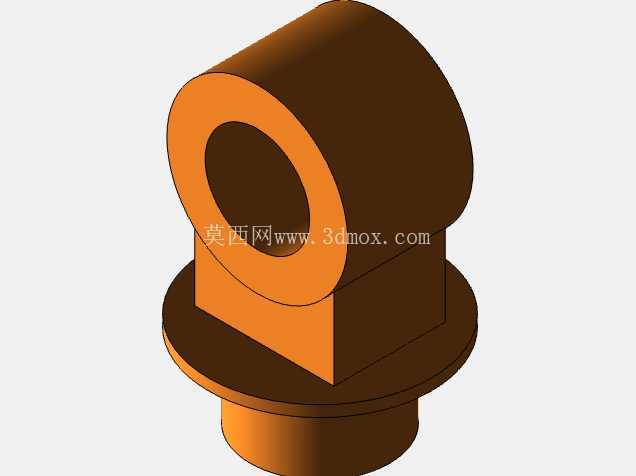

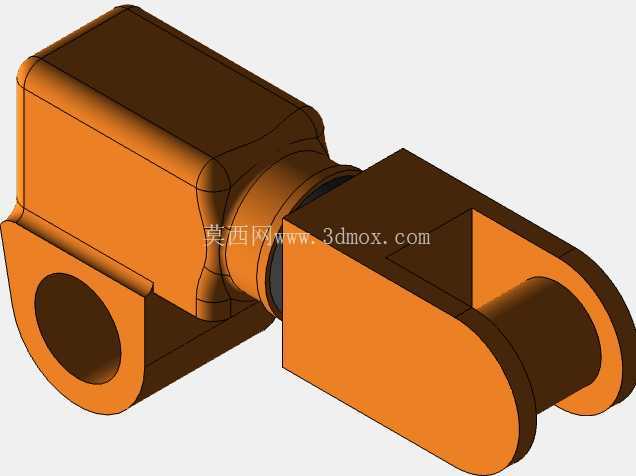

臂体的运动范围设计上，底座回转关节可以实现360度全周回转，大臂俯仰关节的摆动范围覆盖正负120度，小臂俯仰关节的摆动范围覆盖正负150度，末端腕部的旋转关节可以实现360度回转，整体工作半径完全覆盖小型工位的作业区间，不会出现运动死区。末端法兰的安装接口采用了标准的工业机械臂接口尺寸，可以直接适配市面上绝大多数的标准末端执行器，不需要额外做转接法兰设计，降低现场改造的成本。

在细节处理上，底座侧面预留了电气接口的安装位，可以集成航插、气路快插接口，现场布线时不需要拆开臂体就能完成管线连接；每一处连杆的外轮廓都做了圆弧过渡，避免运动过程中臂体棱角剐蹭周边的设备或者操作人员；关节处的限位结构做了硬限位加软限位触发块的双重设计，硬限位可以防止软件失效时臂体超程碰撞，软限位触发块的安装位预留了调节空间，可以根据现场实际的作业范围调整限位位置。

很多刚接触机械臂设计的工程师容易忽略管线排布的问题，这款模型在大臂、小臂的内部都预留了贯通的走线路径，管线从底座空腔进入后，沿着关节的回转中心穿过每一段连杆，最终到达末端法兰，这样的设计可以保证臂体在全范围运动时，管线不会出现拉扯、弯折角度过大的问题，大幅提升管线的使用寿命，也避免了管线外露导致的积尘、剐蹭风险。另外，臂体的平衡设计也做了考量，大臂关节处预留了弹簧平衡机构或者配重块的安装空间，可以抵消大臂、小臂自重带来的偏载力矩，降低关节驱动电机的负载，提升运动的平稳性。

从实际选型参考的角度来说，这款模型的结构比例完全可以作为小型负载机械臂的设计原型，工程师只需要根据实际需要的负载、工作半径调整连杆的截面尺寸、关节驱动的选型参数，就可以快速衍生出适配不同场景的专用机械臂结构，不需要从零开始搭建整体构型，能大幅缩短前期方案设计的周期。模型里的每一处连接结构、安装孔位都符合机械设计的通用规范，没有出现无法加工的异形结构，所有的配合尺寸都预留了标准的公差带，可以直接导出工程图用于生产加工参考。
