可移动工作台集成式协作焊接机械臂

这套集成式焊接作业单元，核心是将六轴协作机械臂与可移动焊接工作台做一体化整合，解决传统固定焊接工位作业半径受限、工位切换成本高的痛点。从应用场景来看，这类设备主要面向中小批量结构件焊接、多工位流转的钣金加工车间、小型五金制品生产线，也可用于职业院校焊接实训场景，相比传统落地式焊接机器人，它不需要做地基预埋，不需要划定大面积固定安全围栏区域，能根据产线排布需求快速转移作业位置，适配多品种小批量的柔性生产需求。

从功能特性上看，协作臂本体采用轻量化关节设计，末端搭载专用MIG/MAG焊枪，管线包沿臂体走线做了防焊渣飞溅包覆，避免焊接过程中高温焊渣灼伤线缆；臂体各关节带力矩反馈，当作业人员误触进入臂体运动范围时，能快速触发停机保护，不需要额外加装安全光栅就能满足人机协同作业的安全要求，这也是它和传统工业焊接机器人最核心的差异——传统焊接机器人必须在封闭安全围栏内作业，人员进入必须触发全线停机，而这套单元可以在人员近距离辅助上下料的同时完成焊接作业，大幅缩减上下料的等待空程时间。

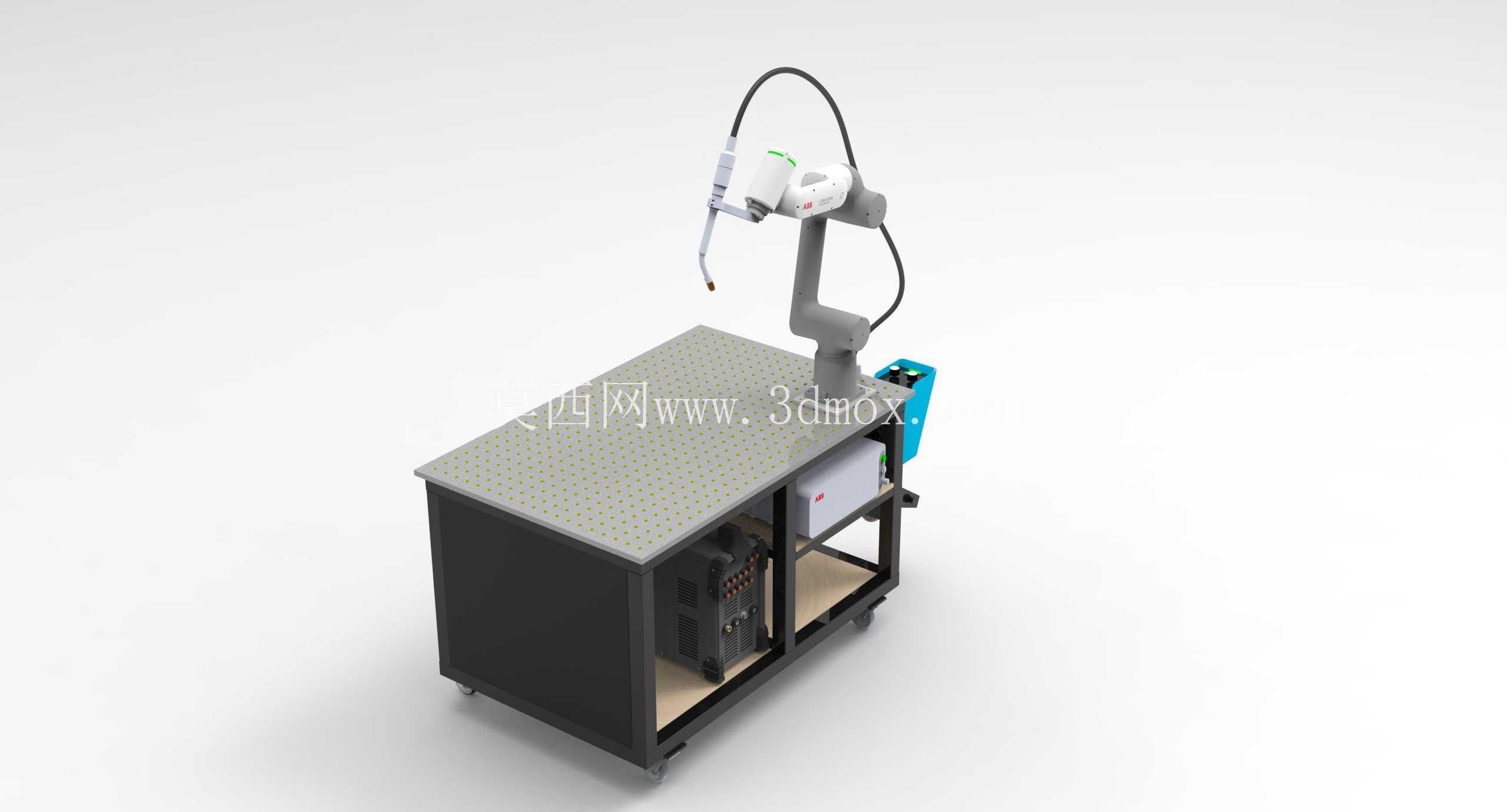

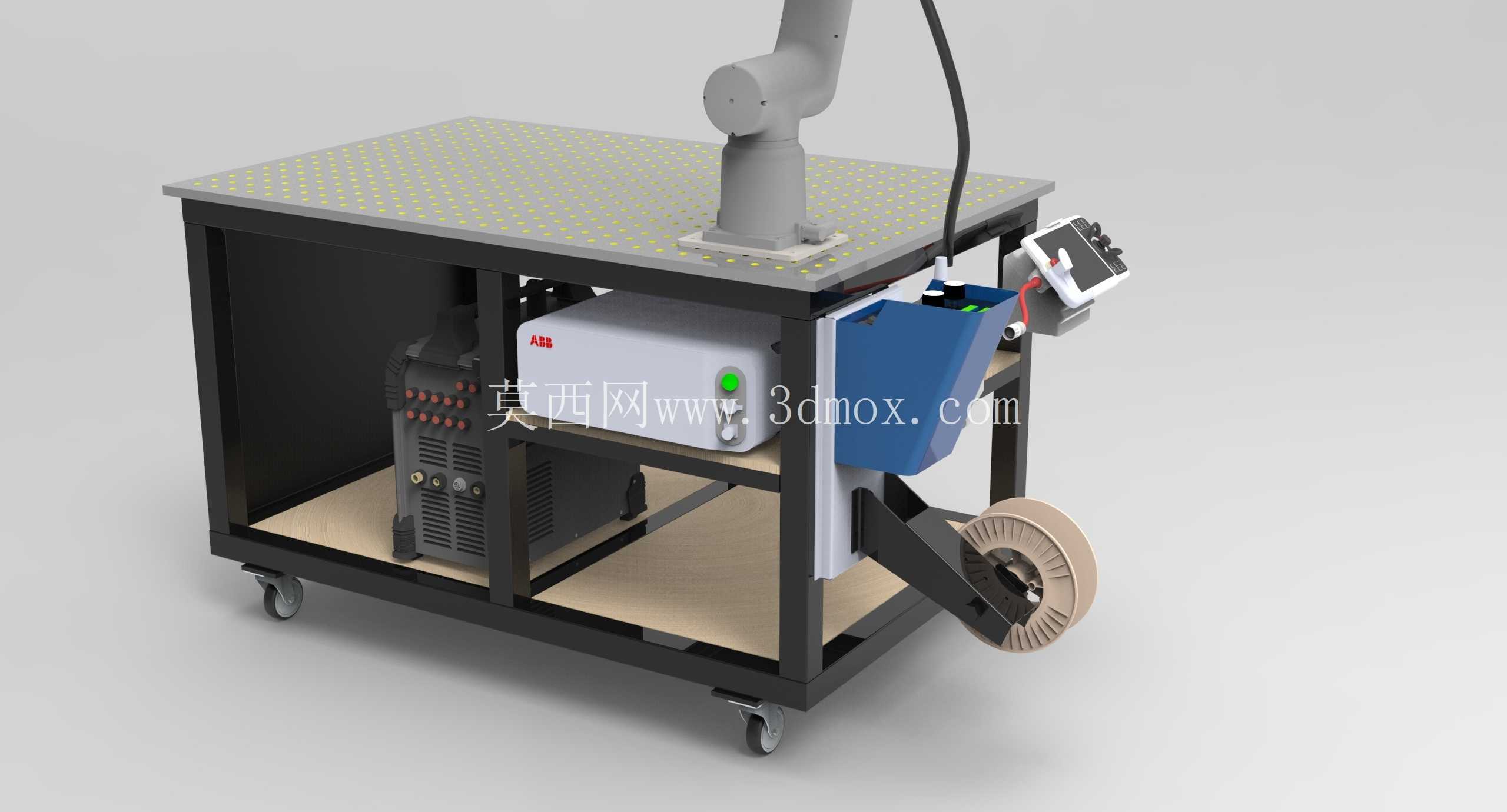

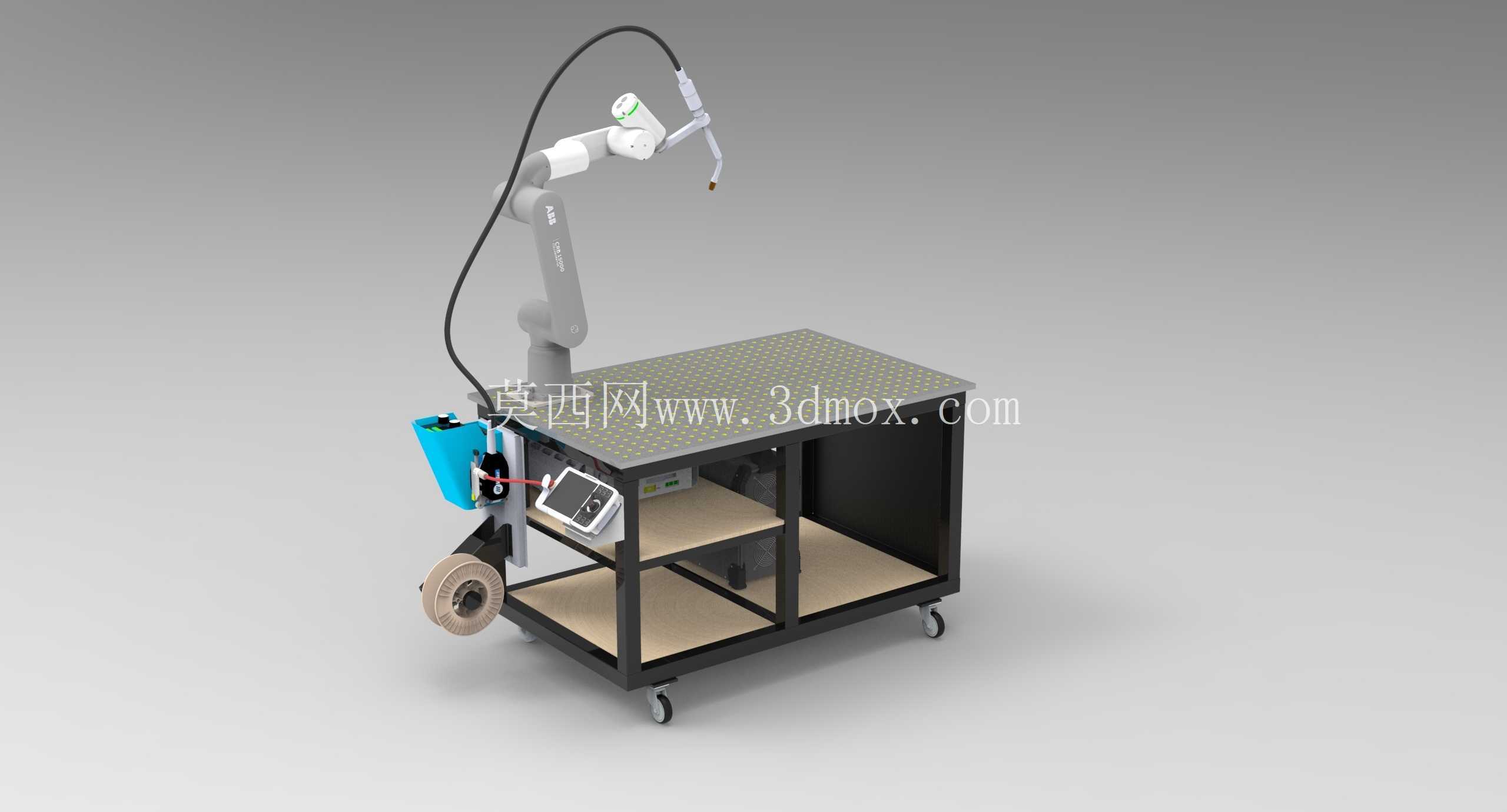

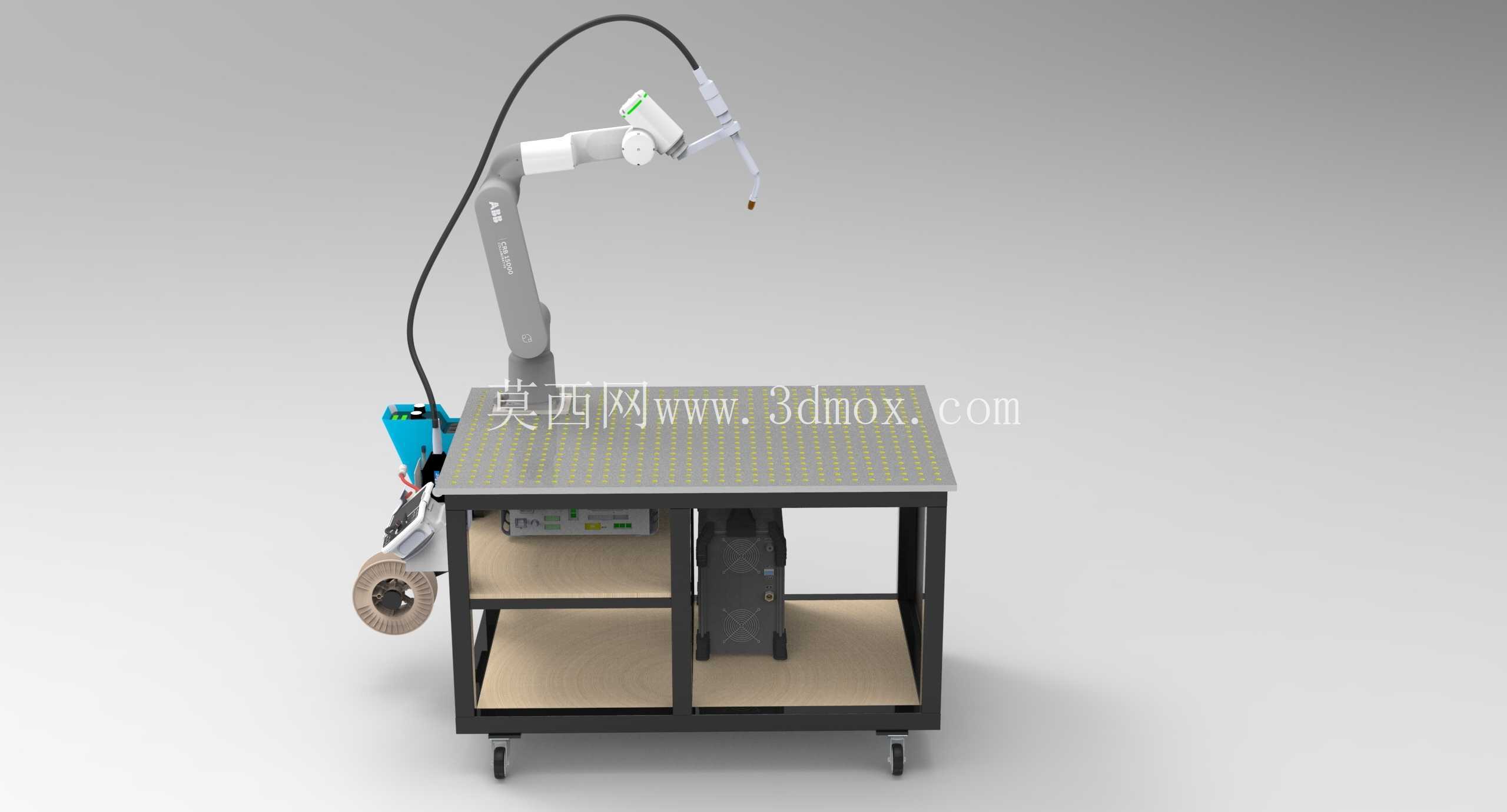

设计思路上，整套设备做了机电一体化集成：工作台台面采用多孔铸铁平台，孔位标准间距适配通用焊接夹具的快速装夹，台面下方的框架结构分两个功能舱，一侧放置焊接电源、送丝机构，另一侧预留气瓶放置位，所有线缆、气路都沿框架内部走线，外部无裸露管线，避免移动过程中管线勾挂；底部安装带刹车的重载脚轮，移动到指定工位后踩下刹车即可锁定位置，不需要额外做地脚固定。臂体安装位置选在工作台后侧边缘，这个安装位经过运动仿真验证：臂体全行程运动时，焊枪能覆盖整个工作台台面的所有装夹区域，不会出现作业死角，同时臂体零位姿态下不会超出工作台的外轮廓边界，移动过程中不会和通道周边设备发生碰撞。

从安装边界尺寸来看，工作台整体长宽控制在1.2m×0.8m，高度0.75m，符合人体站立作业的操作高度，协作臂展开最大作业半径1.4m，安装基座面距离台面高度0.2m，确保臂体下探时能完成台面低位工件的焊接，上抬时最高焊点距离地面1.8m，覆盖常规小型结构件的焊接高度需求；气路接口预留标准快插接头，电源接口采用工业防水航插，设备转移到新工位后，只需要连接电源、保护气、送丝管就能快速投入使用，单台设备转场调试时间不超过15分钟，远快于传统固定焊接机器人的部署周期。

结构细节上，工作台框架采用40×40工业铝型材拼接，连接处采用角件锁紧，兼顾结构强度和轻量化需求，侧面板采用薄钢板做喷塑处理，能阻挡焊接过程中焊渣飞溅到舱内的电源设备上，同时侧板做了快拆设计，设备维护时不需要整体拆解框架，拆开侧板就能完成焊接电源参数调整、送丝机构更换、气路密封性检查等日常维护操作。臂体末端的焊枪夹持机构做了角度可调设计，能根据不同焊缝的焊接角度要求，快速调整焊枪的夹持倾角，不需要更换额外的夹持法兰，适配平焊、角焊、立焊等多种焊接姿态需求。

在实际作业过程中，这套单元可以通过协作臂的示教器快速完成焊缝路径编程，针对同类型小型工件，只需要做一次路径示教，后续就能重复完成焊接作业，对于形状有小幅差异的工件，也可以通过力矩传感的拖动示教功能，操作人员直接拖动臂体走一遍焊缝路径就能完成编程，不需要专业的机器人编程人员操作，降低了设备使用的技术门槛，适合小型加工企业的人员配置现状。相比人工焊接，它的焊接路径重复精度能控制在0.1mm以内，焊缝成型一致性远高于手工作业，同时能长时间连续作业，避免人工焊接长时间作业产生的疲劳导致的焊接质量波动，也能减少焊接弧光、烟尘对作业人员的健康影响。
