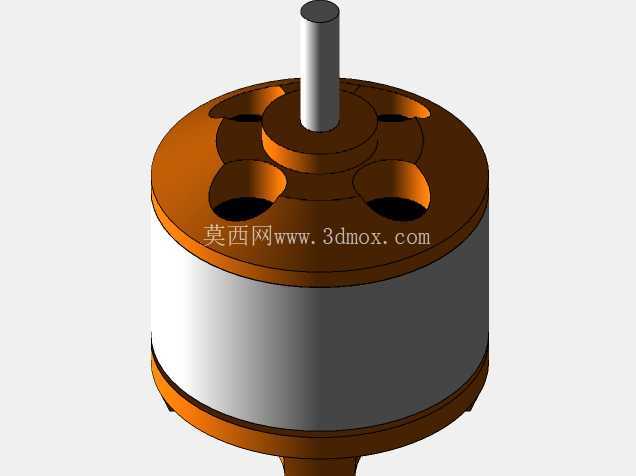

A2212外转子无刷动力电机三维结构

做航模动力配套、小型桌面级旋转设备选型的时候，A2212规格的外转子无刷电机是绕不开的选型选项，这次的三维结构完整还原了该款电机的装配关系与外形边界，能直接给结构设计阶段的安装校核提供参考。先从实际应用场景说，这类电机最早是在固定翼航模、四旋翼飞行器上作为主推进动力使用，后续因为扭矩密度高、转速区间宽，也被大量用到小型桌面CNC主轴、智能小车驱动、微型传送带动力端、手持小型打磨设备的动力输出单元上，甚至不少DIY的桌面风扇、小型云台旋转机构也会选用这个规格的电机，适配场景覆盖了低转速大扭矩到中高转速推进的多种需求。

从功能特性来看，外转子结构的设计本身就和内转子电机有明显区别，转子外壳直接随磁钢旋转，输出轴和转子端盖固定，相比同尺寸内转子电机，能获得更大的转动惯量与输出扭矩，不需要搭配大减速比的齿轮箱就能直接驱动螺旋桨或者小负载滚轮，减少了传动环节的间隙与能量损耗。模型里还原的端盖镂空结构，不是单纯的减重设计，实际使用中这些镂空槽是绕组散热的风道，电机高速旋转时，转子端盖带动空气流动，能直接把定子绕组产生的热量通过镂空槽带出去，避免长时间大负载运行时绕组过热退磁。上下端盖的定位止口做了等直径设计，装配的时候定子铁芯和两端轴承座的同轴度靠止口配合保证，不需要额外做定位工装就能把气隙控制在均匀范围内，这也是这类量产电机能保证运行平稳、低震动的核心设计点。

说回设计思路上的细节，输出轴的直径、伸出长度是按照常用的航模螺旋桨安装孔位做的匹配，轴上的扁位结构是用来和桨夹的锁紧螺丝配合，避免大扭矩输出时螺旋桨和输出轴之间打滑，轴伸端的台阶是用来限制桨夹的安装位置，保证螺旋桨的安装平面和电机端面保持固定间距，不会因为锁紧力过大导致桨夹蹭到电机端盖。定子部分的绕线空间在模型里也做了还原，实际生产中这个尺寸的定子槽数和转子磁钢极数是固定搭配，能保证换相顺畅，低速运行时不会出现明显的卡顿感。电机外壳的圆柱面是安装基准面，常用的安装方式是通过电机座的卡箍抱紧圆柱面，或者利用后端盖的四个安装孔位直接锁在设备安装板上，模型里完整还原了这两个安装基准的尺寸边界，做结构设计的时候可以直接提取圆柱面直径、安装孔孔距、轴伸长度这些关键尺寸，不用再反复核对样品参数。

安装边界这块需要特别注意，这类电机的出线是从后端盖的中心孔引出，做安装板设计的时候要在对应位置留出过线孔，避免线材被转子端盖磨破；输出轴的径向跳动公差在量产产品里控制在很小的范围，所以如果是用来做打磨主轴这类对跳动有要求的场景，安装座的配合面垂直度要和电机基准面匹配，不然会放大轴端跳动，影响加工精度。另外端盖上的镂空槽虽然能提升散热效率，但做设备防护设计的时候要注意不能让细小的金属碎屑通过镂空槽进到定子和转子的气隙里，不然会造成磁钢吸附碎屑，导致电机扫膛卡死，不少DIY设备里出现的电机异响问题，都是安装时没有考虑这个防护细节导致的。

从三维建模的角度来说，这个模型把所有装配干涉都做了规避，轴承的安装位、磁钢和定子的气隙间隙、端盖和转子外壳的配合长度都按照实际量产尺寸做了还原，不管是用来做设备整体装配的干涉检查，还是拆解学习外转子无刷电机的结构原理，都能直接复用，不需要再重新测绘结构。不少刚接触动力选型的工程师容易混淆外转子和内转子电机的安装方式，这个模型里可以直观看到，外转子电机的静止部分是中间的定子铁芯和后端盖安装座，旋转部分是外侧的壳体和输出轴，所以安装的时候固定结构只能连接静止的定子部分，不能干涉外侧旋转的壳体，这点在做外围结构设计的时候很容易被忽略，导致电机转起来的时候蹭到固定支架。
