42系列方形法兰混合式步进电机结构设计

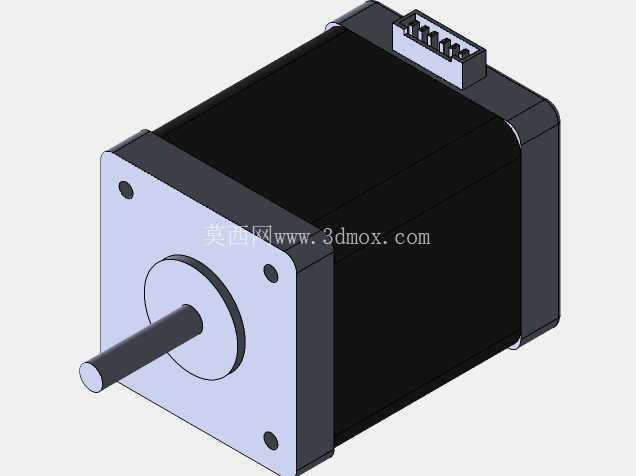

做自动化设备结构设计的同行都清楚，步进电机是离散运动控制场景里最常用的执行元件之一，这款方形法兰的混合式步进电机，是针对小负载高精度点位传动需求做的结构建模，建模过程中完全参照实际量产电机的安装边界做的尺寸约束，能直接用于设备装配干涉校验、传动链负载匹配验算。

从实际应用场景来看，这类步进电机的覆盖范围极广，小到桌面级3D打印机的XYZ轴进给、小型雕刻机的刀头位移驱动，大到自动化产线上的小型传送带工位送料、点胶设备的针头位移控制、非标检测设备的样品台分度转动，甚至是小型包装设备的膜料牵引、电子组装设备的元器件吸头移位，都能看到同规格电机的应用。和伺服电机相比，它不需要额外的编码器反馈就能实现开环点位控制，成本更低，接线调试更简单，对于负载稳定、速度要求不高、定位精度要求在0.1毫米级别的工位来说，选型适配的性价比极高。

从功能特性来看，这款电机属于两相混合式步进结构，区别于早期的反应式步进电机，它的输出扭矩更平稳，低速运行时的振动和噪音更小，不会出现明显的低频共振区，搭配对应的细分驱动器使用时，能将整步距角做进一步细分，最小运行分辨率能满足绝大多数轻载传动的精度要求。电机尾部的接线端子采用直插式排针设计，和常见的PH2.0规格接插件匹配，接线时不需要额外焊接，直接压接端子就能插入，现场装配的效率更高，同时端子座做了凸起的定位筋，能避免接插件插反导致的绕组接错烧机问题。

设计建模的时候，首先确定的是安装法兰的尺寸边界，这款电机采用标准NEMA17规格的方形安装法兰，法兰边长42毫米，四个安装孔的中心距为31毫米，安装孔为M3螺纹通孔，输出轴的直径为5毫米，轴伸长度24毫米，轴端做了平扁位处理，方便安装同步轮、联轴器的时候顶丝锁紧，避免传动过程中出现轴孔打滑的问题。电机本体的截面尺寸和法兰一致，机身长度根据扭矩等级不同有多个规格，建模时参照的是48毫米机身长度的常用规格，对应的额定输出扭矩在0.4N·m左右，能匹配绝大多数小型传动工位的负载需求。

建模过程中对安装边界的处理格外注意，电机输出轴的同轴度、法兰安装面的平面度都做了公差约束，在做整机装配的时候，只要安装板的对应安装孔位按照模型尺寸加工，就能保证电机轴和传动部件的同轴度，避免因为安装偏心导致的轴承磨损加快、传动噪音变大的问题。电机本体的外壳采用拉伸铝型材工艺，表面做黑色氧化处理，建模时还原了铝型材外壳的散热筋结构，实际运行时绕组产生的热量能通过铝外壳快速散出，保证长时间运行时的扭矩输出稳定，不会因为过热出现扭矩衰减。前端盖和后端盖采用镀锌钢板冲压成型，和铝型材外壳通过卡扣加螺丝的方式固定，装配简单，结构强度足够应对常规的工业使用场景。

在做设备选型匹配的时候，要注意这款电机的径向负载和轴向负载的限值，输出轴的悬臂负载不能超过额定值，否则会加速前端轴承的磨损，缩短电机使用寿命。如果是带动同步轮做传动，要尽量让同步轮靠近法兰安装面，减小悬臂长度；如果是通过联轴器连接丝杠，要保证丝杠和电机轴的同轴度误差在允许范围内，避免给电机轴施加额外的径向力。另外电机的绕组参数匹配对应的驱动器电流，选型时要保证驱动器的输出电流和电机额定电流匹配，避免电流过大导致电机过热，或者电流过小导致输出扭矩不足。

整个模型的结构细节完全还原量产实物的特征，包括接线端子的引脚间距、外壳的倒角、安装孔的沉头深度、输出轴的卡簧槽位置都做了1:1还原，结构工程师在做设备设计的时候，可以直接将这个模型导入装配体，不需要再重新测绘建模，能节省大量的测绘时间，同时能提前校验电机和周边结构件的安装间隙，避免实际加工装配时出现干涉问题。比如在设计电机安装板的时候，可以直接参照模型的法兰尺寸、安装孔位、出线位置，预留足够的接线空间和安装操作空间，不用等到零件加工完才发现接线端子被其他结构挡住、或者安装螺丝没有操作空间的问题。

很多刚入行的结构工程师在做步进电机选型的时候，容易只看扭矩参数忽略安装尺寸的匹配，实际上同扭矩等级的步进电机可能有不同的法兰规格、轴径规格、出线方向，直接用准确的三维模型做装配校验，就能避免选型时出现尺寸不匹配的问题。比如这款电机的出线方向是在电机尾部的侧面，建模时还原了端子座的突出高度，在做结构布局的时候就要预留出端子和接线的空间，不能把电机尾部紧贴其他结构件安装，否则会导致接插件无法插入，或者接线被挤压破损。
