57BYGH56-3004型23规格步进电机结构

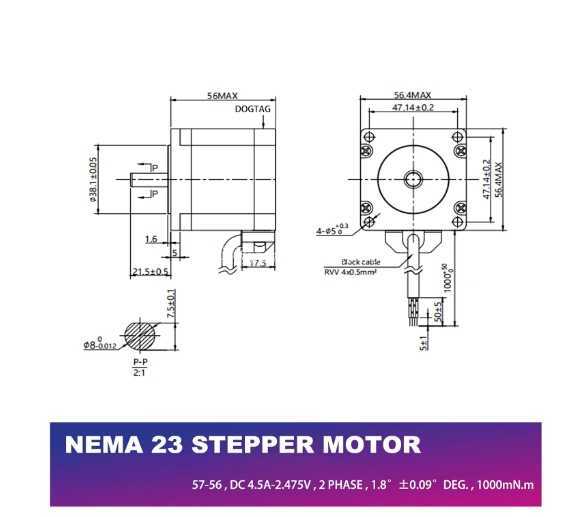

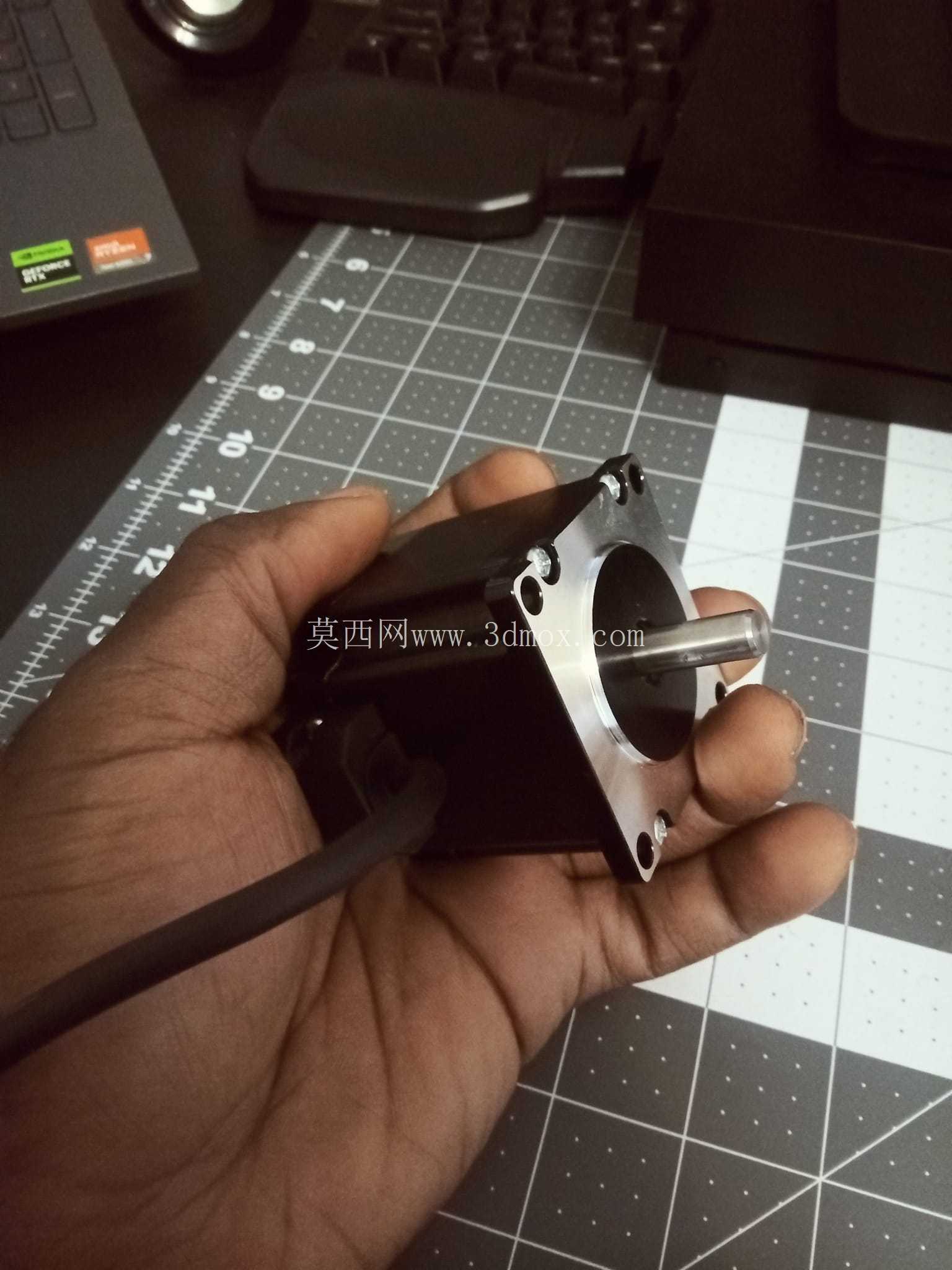

做非标设备结构设计快十年，经手的步进电机选型没有上百也有八十，57规格也就是NEMA23的机型，几乎是中小型自动化设备里用得最普遍的动力执行件，这次梳理的这款23HS2430B也就是57BYGH56-3004机型，是很多桌面级设备、小型传动机构里的常客。先从安装边界说起，这类NEMA23规格的电机安装法兰遵循统一的行业安装尺寸，法兰边长为57mm见方，安装孔位的中心距是47.1mm，采用M5的安装螺丝孔，输出轴的直径为8mm，轴端带铣扁位，方便配套联轴器、同步轮或者齿轮做周向固定，避免传动过程中出现打滑丢转的问题。机身长度方向的尺寸为56mm，这个长度对应的是该系列里扭矩适中的档位，既不会像短机身款那样输出扭矩不足，也不会像加长机身款那样占用过多的安装纵深空间，在设备布局的时候，只要预留出法兰安装面后方60mm左右的纵深，加上出线侧的线缆弯折空间，就能满足安装要求，不会和周边的型材、传感器、走线槽产生干涉。

从实际应用场景来看，这款电机的适用范围非常广，桌面级3D打印机的Z轴升降、小型雕刻机的XY轴进给、点胶设备的位移平台驱动、自动送料机构的辊轴传动、小型传送带的动力输出，甚至是一些智能门禁的闸机驱动、摄影器材的电动滑轨传动，都能看到同规格电机的身影。它的核心功能是把控制系统发出的脉冲信号转化为固定角度的角位移，每接收到一个脉冲信号，就会转动一个固定的步距角，通过控制脉冲的数量就能精准控制转动的角度，从而实现精准的定位控制，同时通过控制脉冲的输出频率，就能调节电机的转动转速，实现调速的需求，这种开环控制的特性，让它不需要额外加装编码器就能实现不错的定位精度，整套驱动方案的成本比伺服电机低很多，对于精度要求在0.1mm级别的中小型设备来说，性价比非常突出。

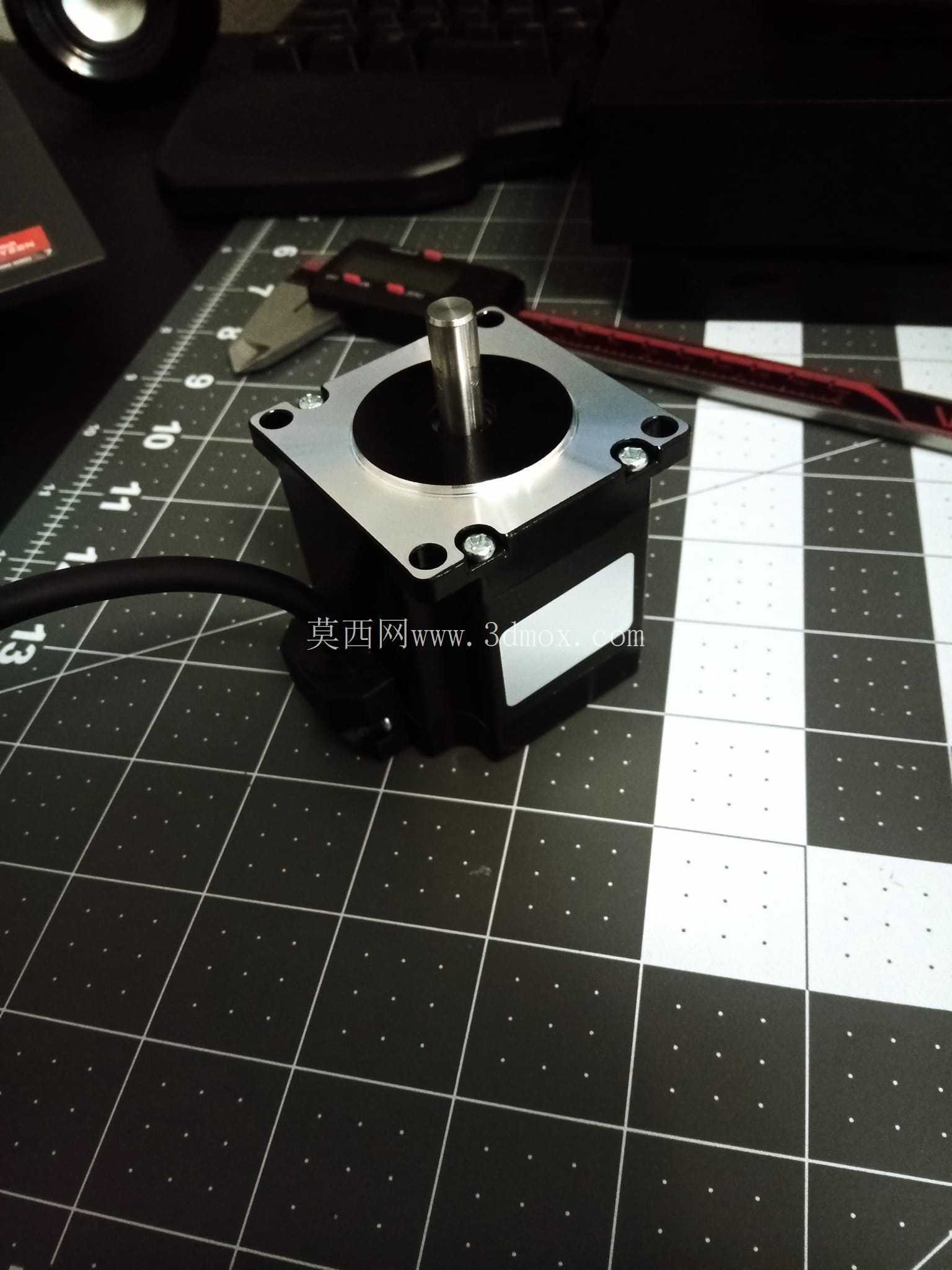

从设计思路上拆解这款电机的结构，前端盖采用压铸铝合金材质，既保证了安装法兰的结构强度，又能通过铝合金材质的导热性，把电机运行过程中定子绕组产生的热量快速散发出去，端盖内部嵌有含油轴承，支撑输出轴的转动，不需要频繁加注润滑脂就能满足长时间运行的耐磨需求。定子部分采用硅钢片叠压而成，绕组采用耐高温漆包线绕制，保证长时间通电运行的时候不会因为过热出现绝缘层老化的问题。转子部分采用永磁体材质，和定子的励磁磁场配合产生转矩，机身后端的端盖同样采用铝合金材质，和前端盖通过长螺丝拉紧，把定子铁芯牢牢夹在中间，保证整体结构的刚性。机身侧面引出的动力线采用耐弯折的护套线，出线位置做了防拉拽的固定结构，避免设备运行过程中线缆反复弯折出现断线的问题，线缆的线序按照行业通用的两相四线定义，适配市面上绝大多数的两相步进驱动器，不需要额外改线就能直接对接使用。

在做结构设计选型的时候，要特别注意几个安装边界的细节：首先是输出轴的轴向窜动和径向跳动量，这款电机的轴跳控制在0.02mm以内，配套刚性联轴器的时候要注意不要给轴端施加过大的轴向力，避免端盖内部的轴承出现过早磨损；其次是电机的安装面要保证平面度，不要出现翘曲的情况，不然锁紧安装螺丝的时候会导致端盖变形，卡住转子导致电机运行阻力变大、发热严重甚至堵转；另外要注意电机的出线方向，在布局的时候要给线缆留出足够的弯折半径，不要把线缆折成死弯，不然长期运行容易出现内部线芯断裂的问题。还有一个容易被忽略的点，就是电机运行的时候的共振区间，这款电机的步距角为1.8度，也就是整步运行的时候一圈是200步，在低转速区间容易出现共振，设计传动结构的时候要注意通过加减速设置避开共振转速区间，或者搭配细分驱动器使用，把步距角细分之后，不仅能提升运行的平稳性，还能降低低速运行的噪音和震动。

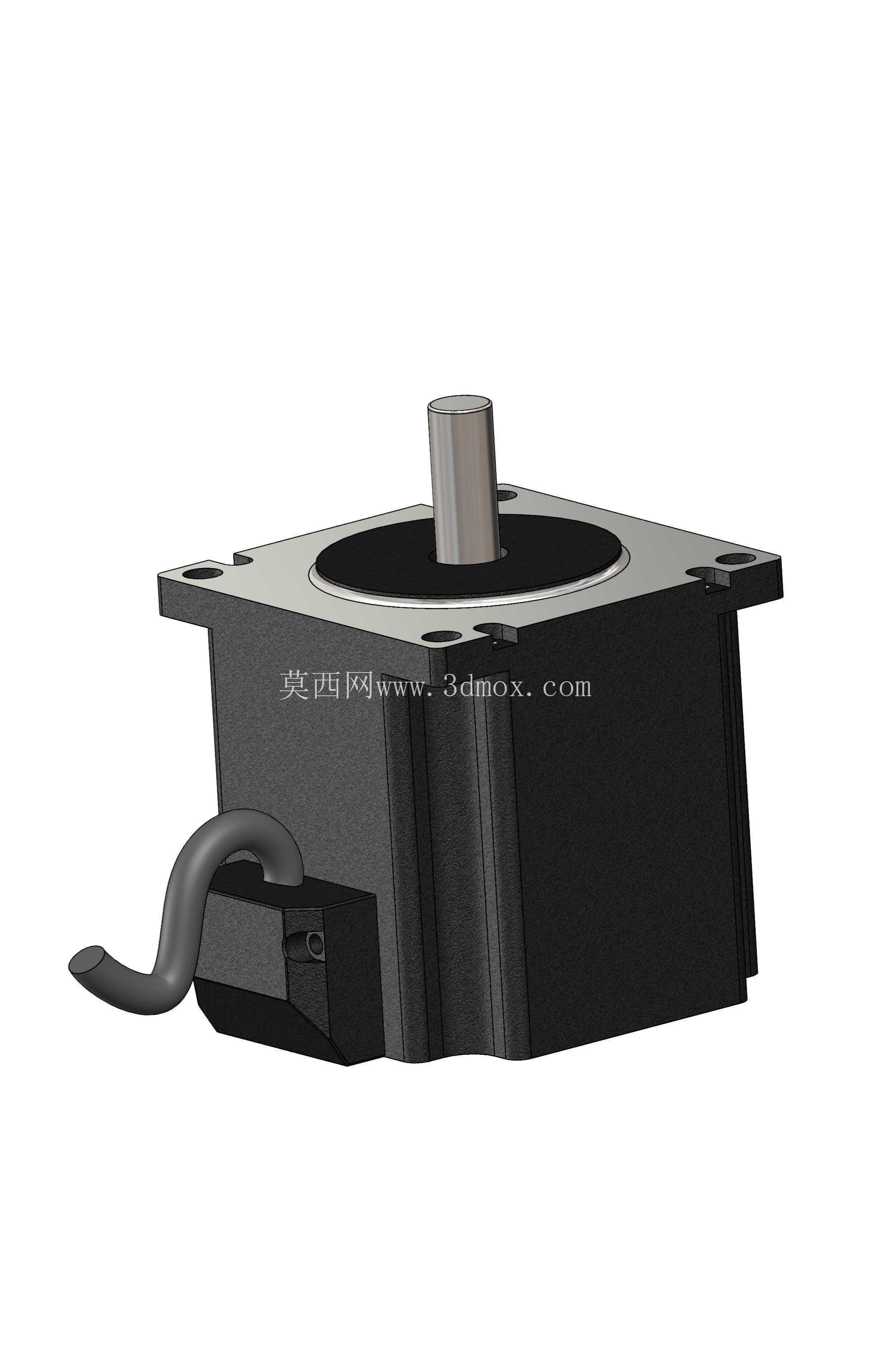

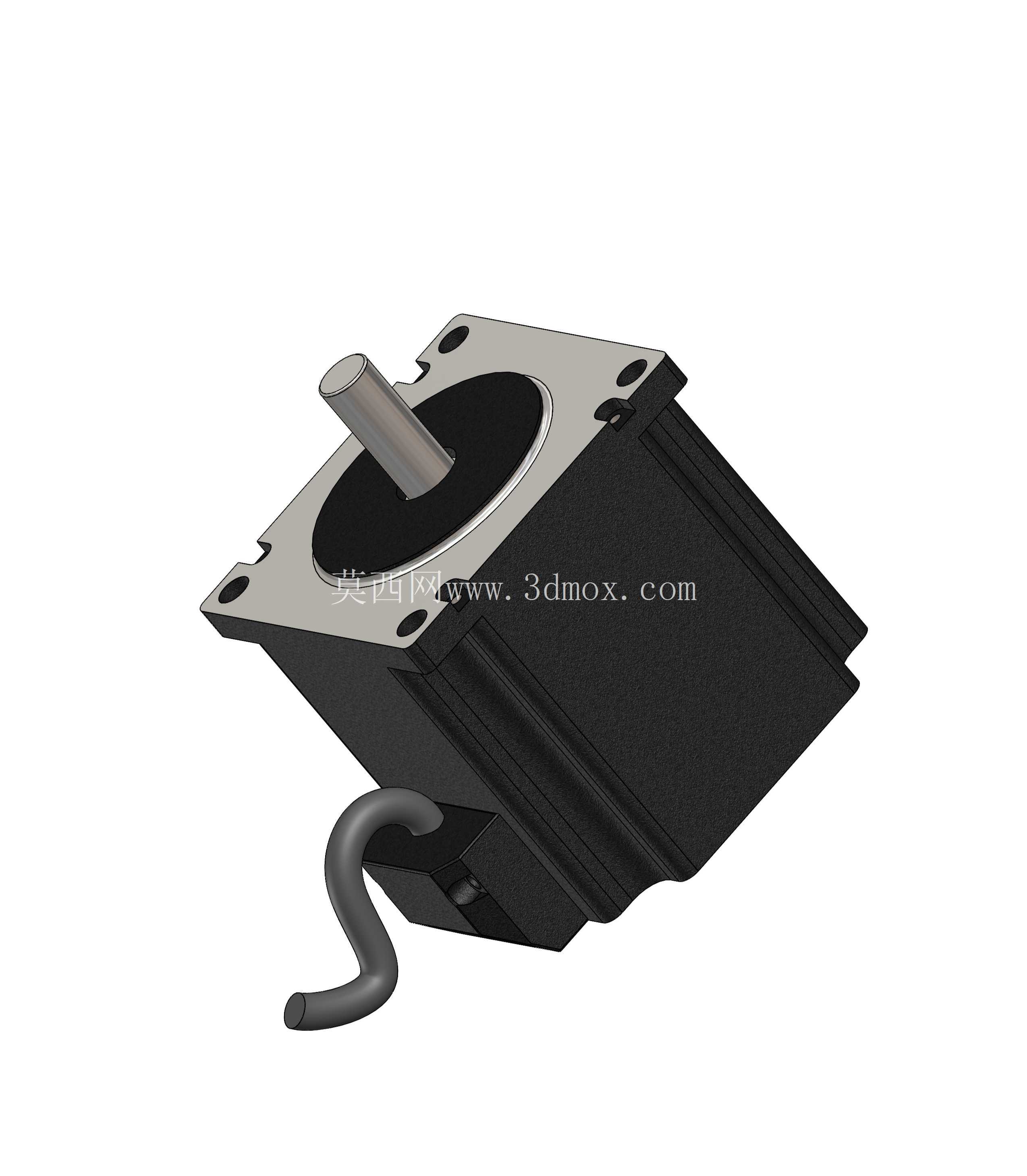

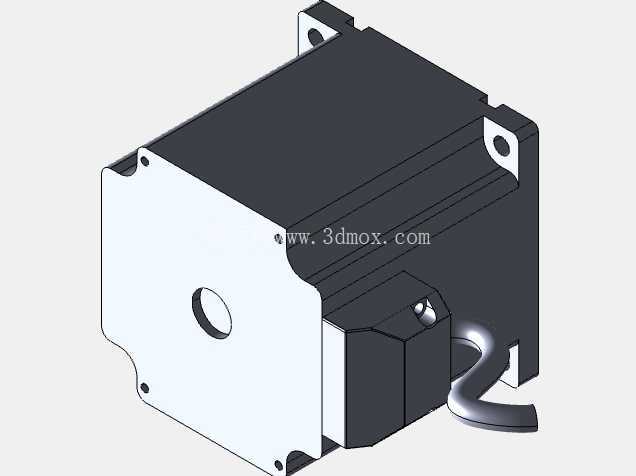

从实际使用的反馈来看，这个规格的电机在搭配合适的驱动器、供电电压和散热条件下，输出扭矩可以满足0.9N·m到1.2N·m区间的负载需求，足够驱动大多数10kg以内的直线运动负载，或者直径100mm以内的辊筒传动负载。在做三维建模的时候，这款模型把安装孔位、轴伸尺寸、机身倒角、出线位置这些关键的装配尺寸都做了还原，导入设备装配体之后，可以直接用来做干涉检查、安装空间预留、走线布局规划，不需要自己再从零开始测绘建模，能节省不少前期设计的时间。建模的时候也特意还原了电机表面的安装沉孔深度、轴端的铣扁尺寸、机身的散热筋结构，这些细节在做装配的时候都是会影响实际安装的关键尺寸，比如沉孔深度如果建模不准，就会导致选的安装螺丝长度不对，要么螺丝太长顶到内部绕组，要么螺丝太短锁不紧导致电机运行的时候松动；轴伸的铣扁尺寸如果不对，配套的联轴器顶丝就没法顶在铣扁面上，传动的时候容易出现打滑丢步的问题。
