双轴可调式太阳能电池板跟踪支撑装置

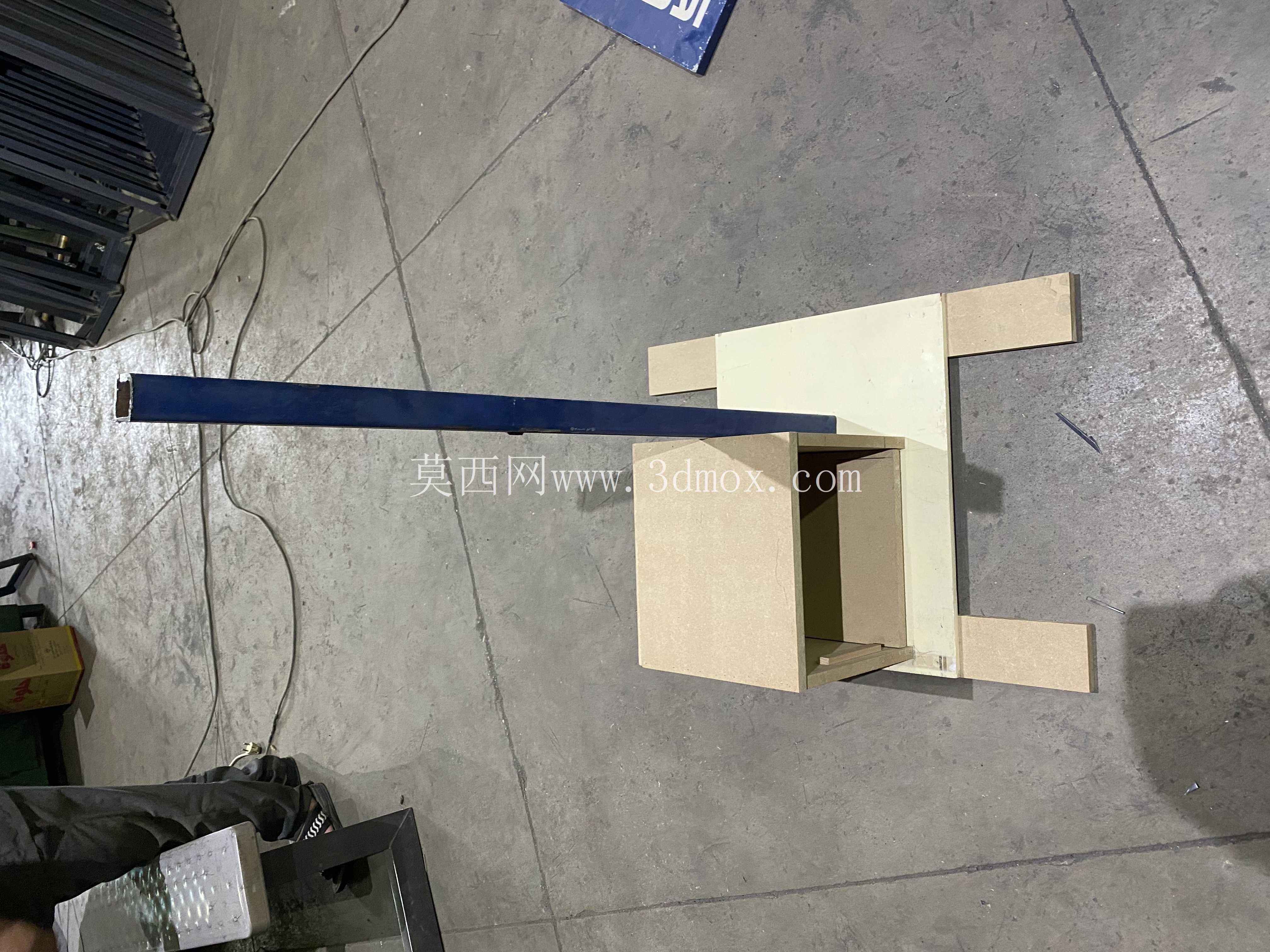

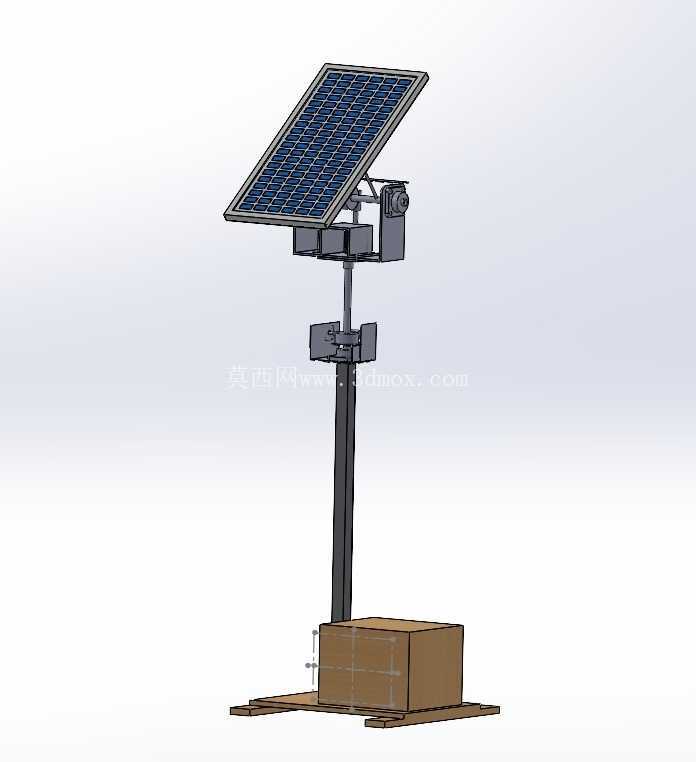

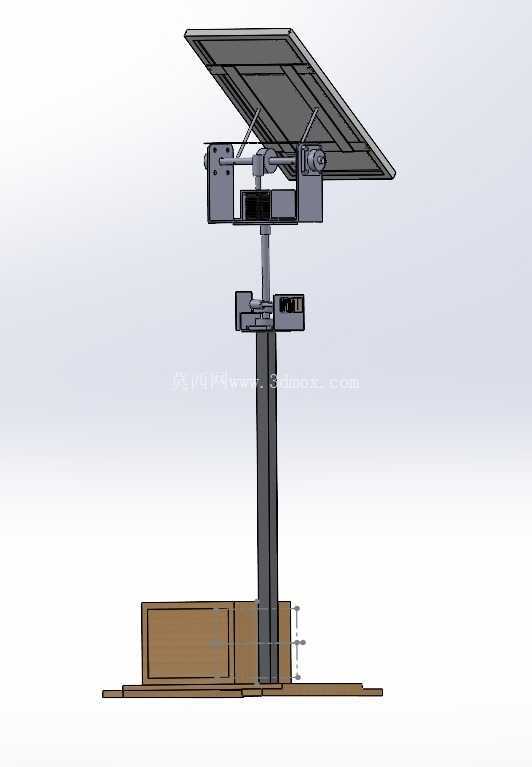

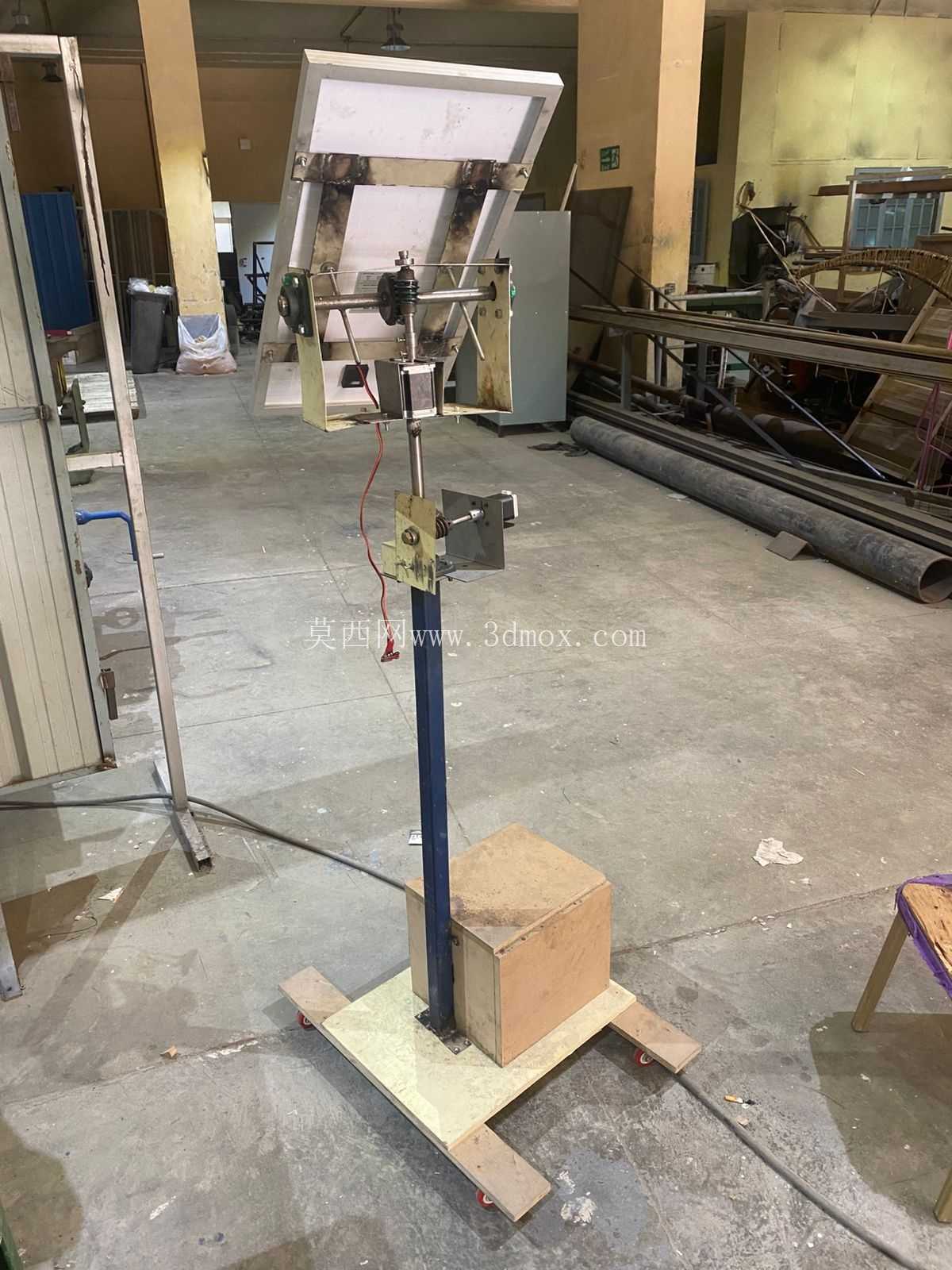

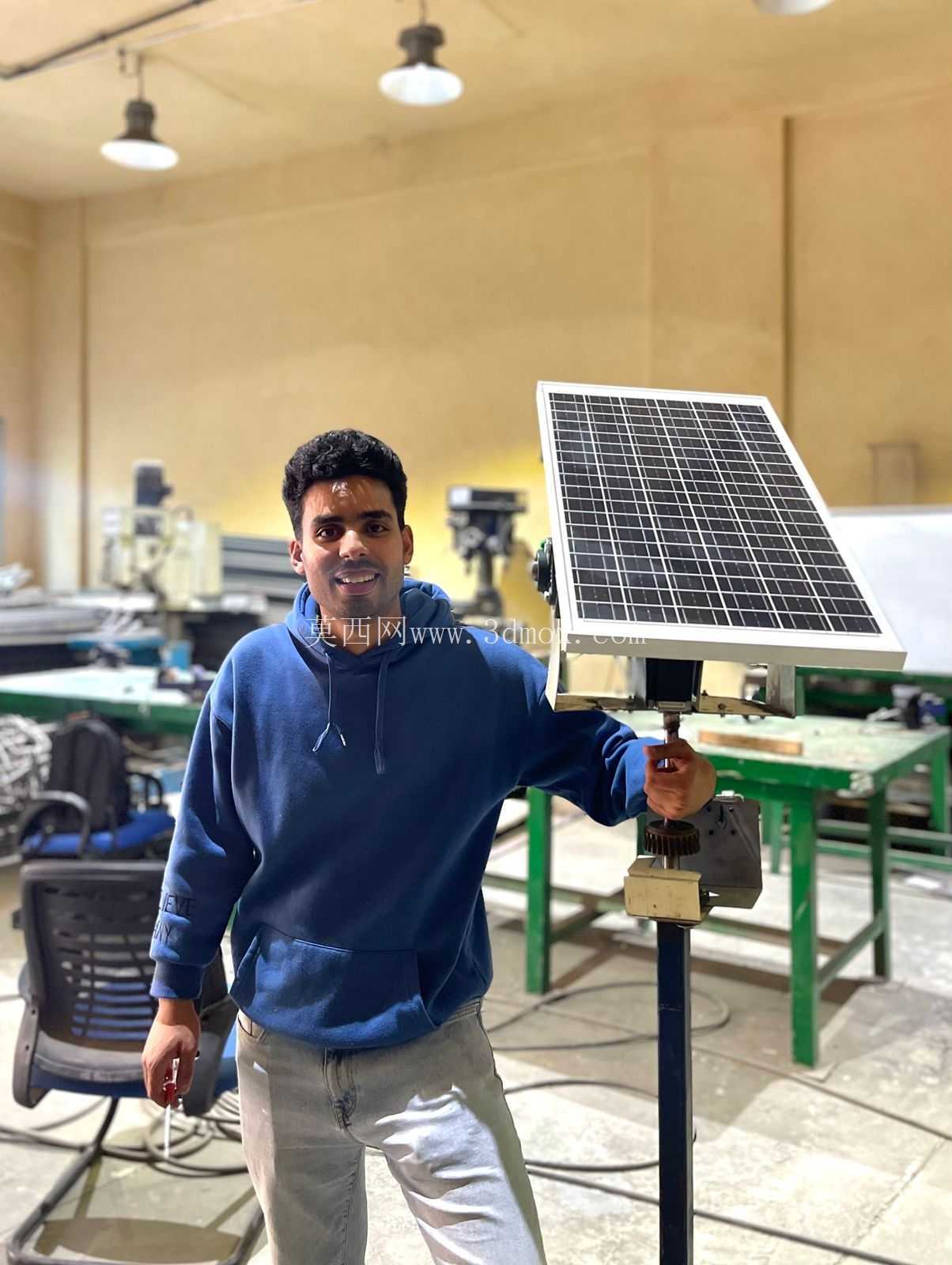

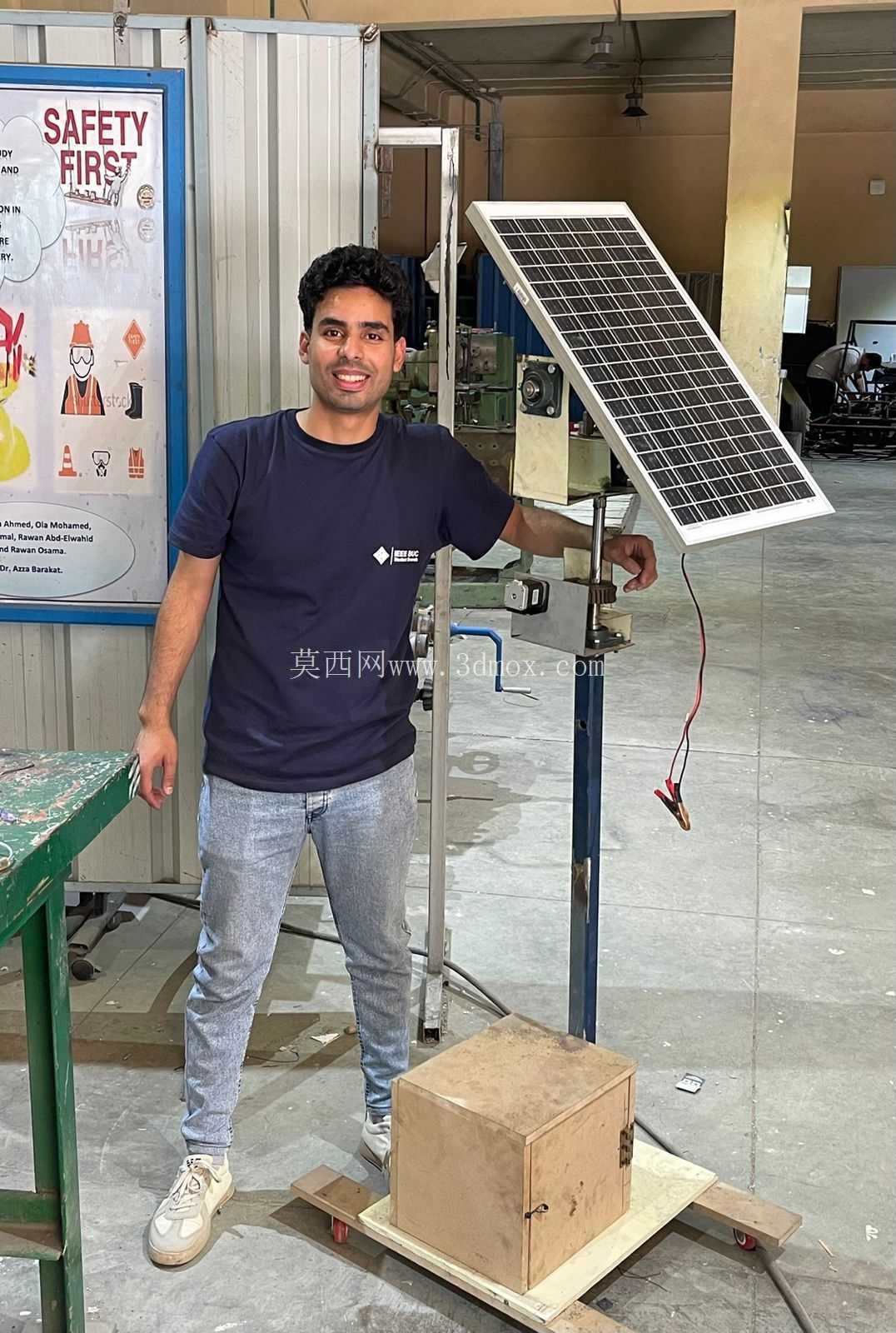

　　在分布式光伏电站、离网型光伏供电系统、户外独立光伏监测站点等场景中，固定倾角安装的光伏板受太阳高度角、方位角随季节与时段变化的影响，全年接收的太阳辐照量存在明显折损，而双轴跟踪结构的支撑装置，可通过两个正交维度的角度调整，让光伏板受光面始终保持与入射光线垂直的状态，从机械结构层面解决固定安装的辐照接收短板。这套装置的结构设计围绕户外长期服役的可靠性展开，底部采用带安装孔的平板式基座，可直接通过膨胀螺栓固定在混凝土硬化基础、钢结构平台或者预制配重底座上，基座上方设置独立的电气容纳舱，用于放置控制模块、驱动电源与接线端子，舱体做折边防水结构，配合密封胶条可满足户外露天使用的防雨防尘要求，避免内部电气元件受雨水侵蚀。

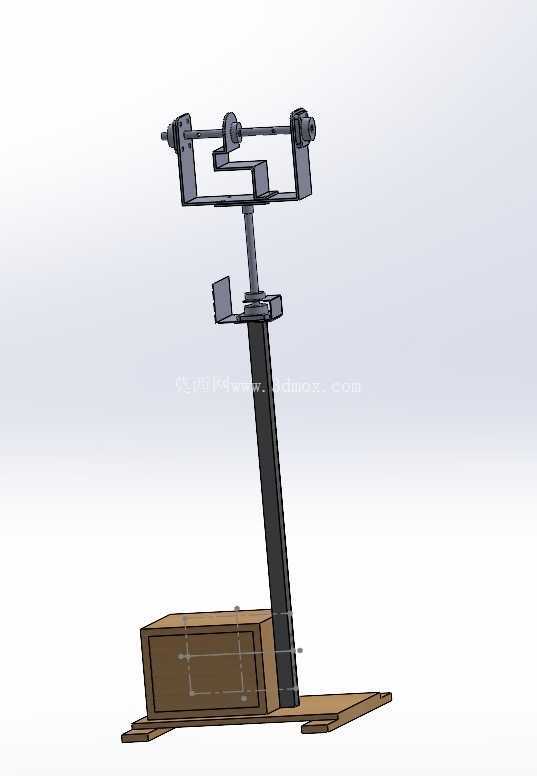

　　立柱采用矩形截面型钢加工，作为整套装置的主承载构件，上下两端分别连接水平回转机构与底部基座，立柱中部设置走线通道，所有驱动与传感线路均从型材内部穿行，避免线路外露带来的老化、剐蹭风险。水平回转机构承载整个俯仰调节架与光伏板组件的重量，采用蜗轮蜗杆传动结构，具备反向自锁特性，即使在大风天气下也不会出现方位角自行偏移的问题，回转角度覆盖0-360度范围，可根据太阳方位变化实时调整水平朝向。

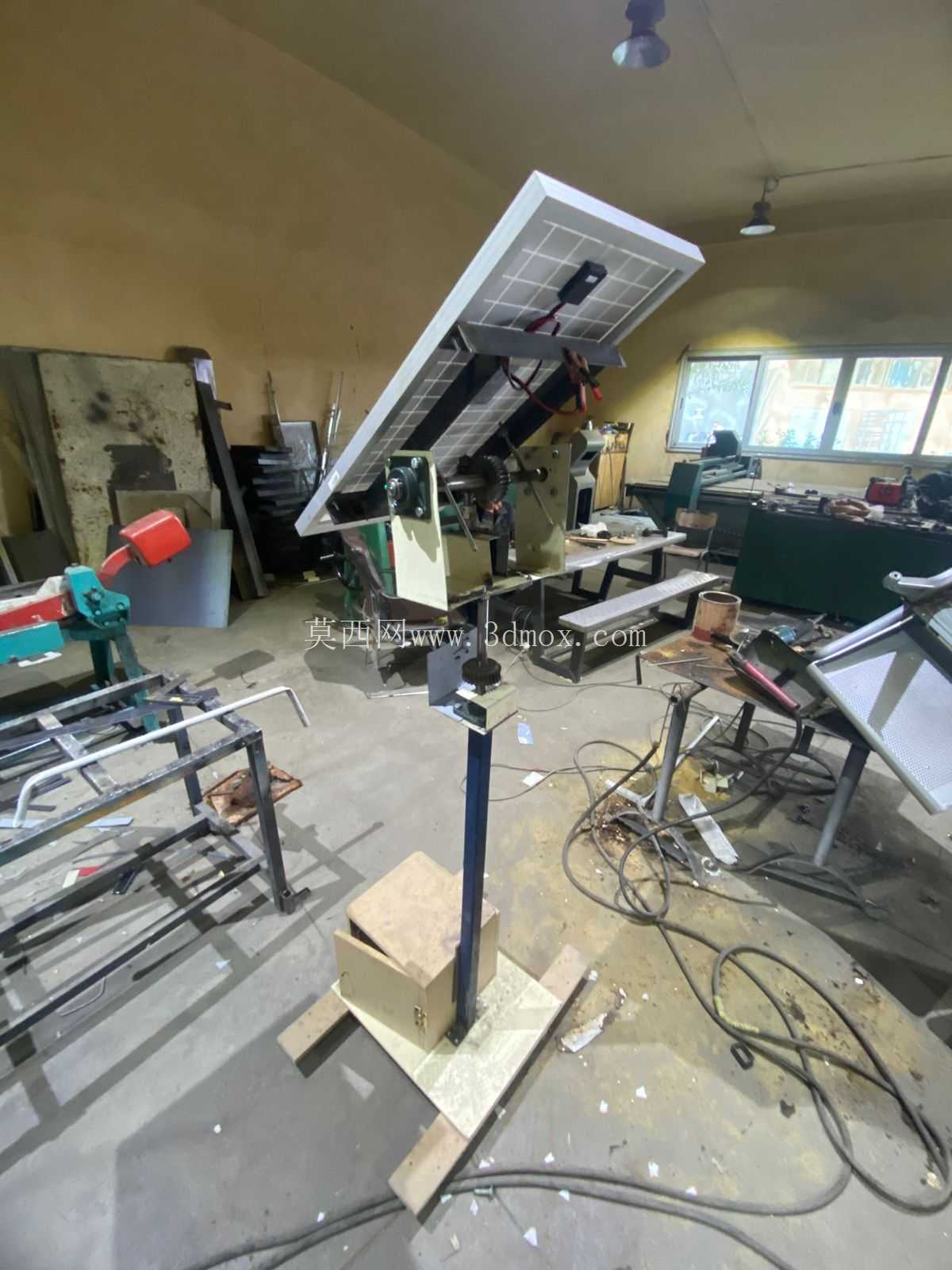

　　俯仰调节架采用框架式焊接结构，与光伏板接触的安装面预留多组长条安装孔，可适配不同尺寸规格的晶硅光伏组件，无需额外打孔改造即可完成板件固定，俯仰驱动采用直线推杆结构，调节范围覆盖0-90度，可匹配不同纬度地区的太阳高度角变化范围，推杆两端均采用铰接连接，可抵消安装与运动过程中的同轴度误差，避免驱动部件出现卡滞。整套装置的传感模块安装在光伏板框架的上沿位置，采用多向光敏电阻阵列，可实时采集不同方向的光照强度差值，将信号传输至控制单元后，控制单元输出驱动信号分别控制水平回转与俯仰调节的驱动部件动作，直到光照强度差值处于设定阈值范围内，即完成一次角度校准。

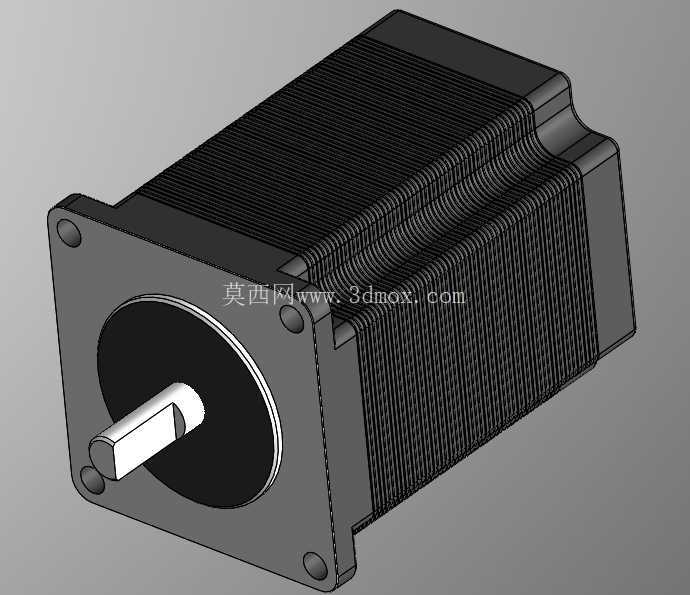

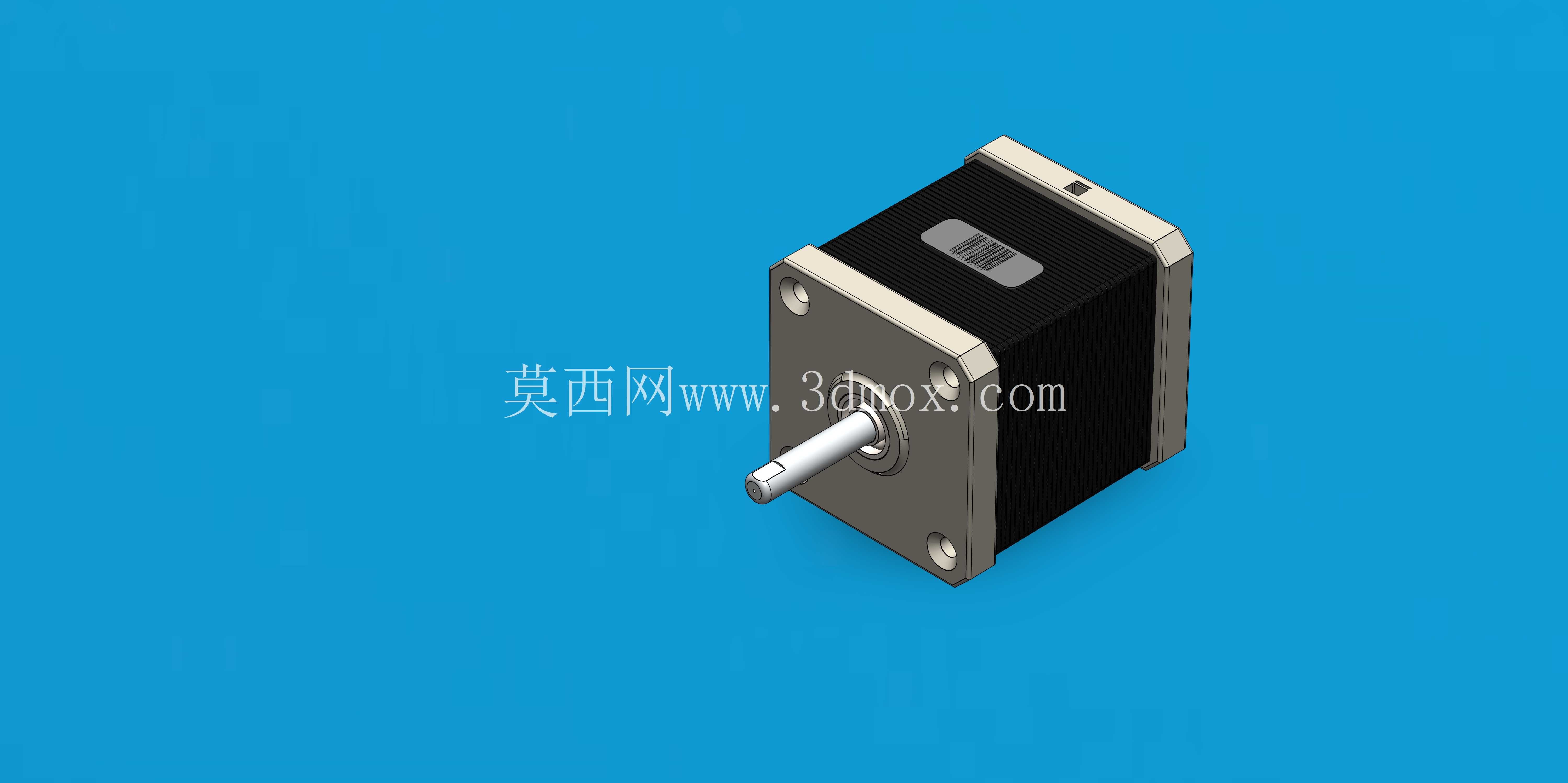

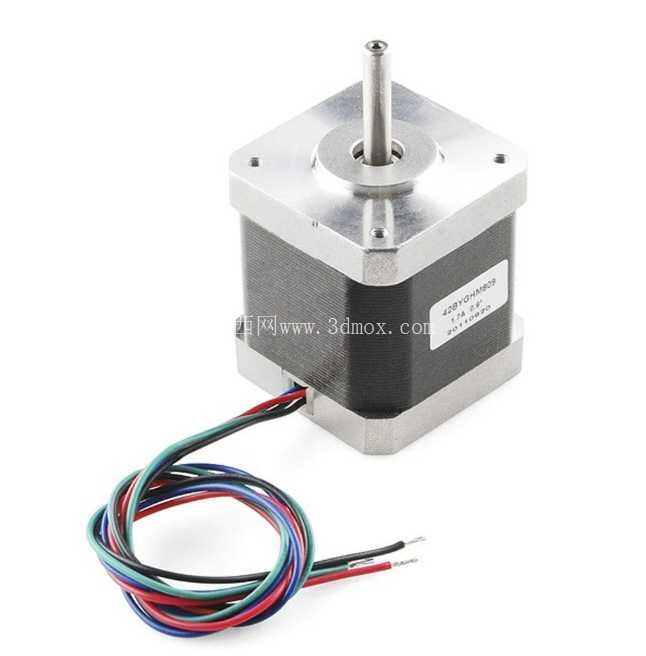

　　在结构强度校核阶段，整套支撑结构按照12级风载的工况做受力仿真，立柱与框架的型材壁厚、焊接节点强度均满足极端天气下的承载要求，安装时需保证基座水平度偏差不超过2度，避免回转机构长期偏载磨损，同时电气舱的进出线口需做防水密封处理，防止凝露或者雨水渗入。不同于大型光伏电站使用的连片式跟踪支架，这套独立式双轴跟踪装置更适合单块或者小功率组串的光伏板使用，可应用在户外通信基站供电、偏远地区户用离网发电、光伏路灯、野外监测设备供电等场景，相比固定安装方式，在相同光伏板功率的前提下，全年发电量可提升三成以上，结构上所有转动副均设置自润滑轴套，日常维护仅需定期清理光伏板表面灰尘即可，无需频繁加注润滑脂，降低了户外场景的运维成本。设计过程中特意将驱动模块与承载框架做模块化拆分，更换部件时无需拆解整个支架结构，仅需拆卸对应模块的连接螺栓即可完成替换，适配不同功率等级的驱动部件，可根据安装区域的风载等级、光伏板重量灵活选配对应扭矩的驱动电机，无需重新设计整体支架结构。
