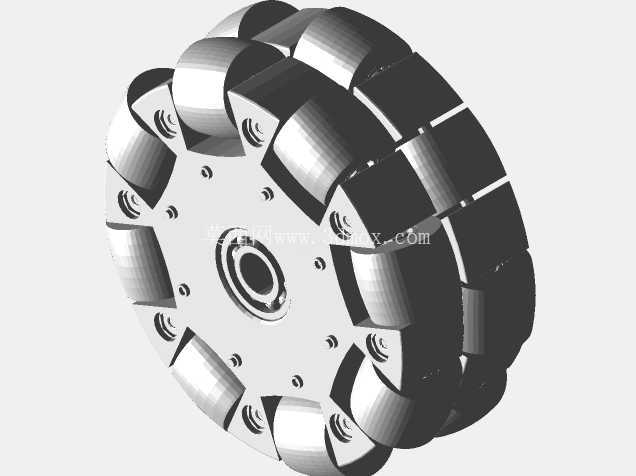

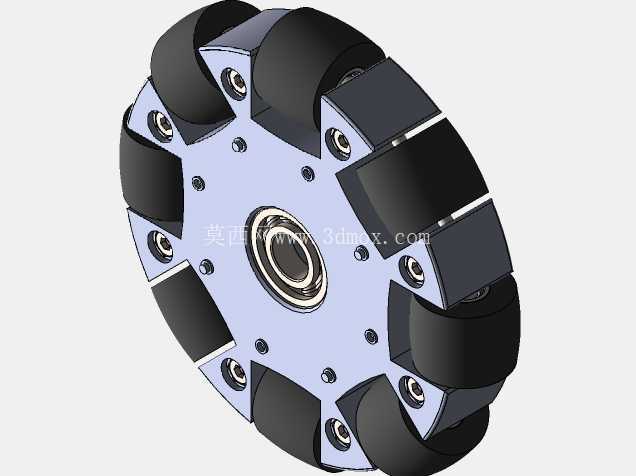

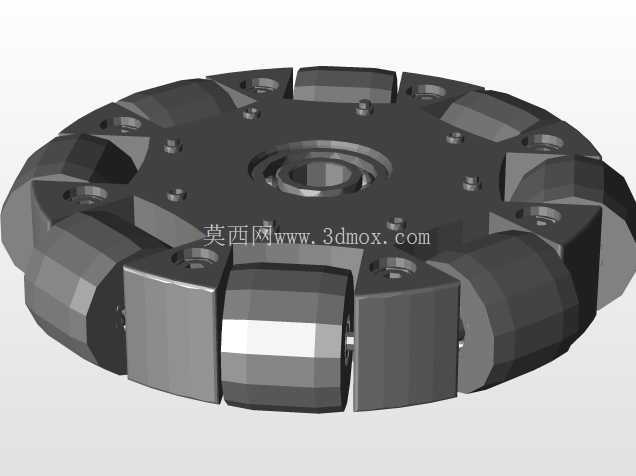

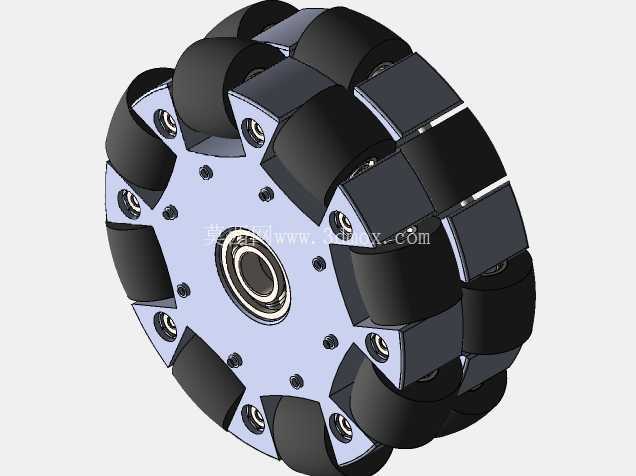

100毫米八行星全向移动轮结构

该行走轮采用八组行星小轮沿主轮毂周向均布的布局形式，主轮公称外径为100mm，属于中小载荷全向移动平台的典型执行部件。区别于普通定向脚轮仅能沿轮面切线方向滚动的运动特性，该轮在主轮毂旋转提供纵向行进动力的同时，周向排布的从动小轮可绕自身斜置/径向轴线自由回转，能够被动释放垂直于主轮行进方向的横向滑移自由度，多轮组合搭载在AGV底盘、竞赛机器人、仓储分拣小车、教学实训移动平台上时，通过各轮主驱动的差速协同，可实现整车直行、横移、原地零半径回转、任意角度斜向平移等复杂运动，无需配置转向舵机即可完成传统轮系无法实现的全向位姿调整，在窄通道仓储转运、精密工位对接、机器人竞赛场地等对转向空间要求严苛的场景中适配性极强。

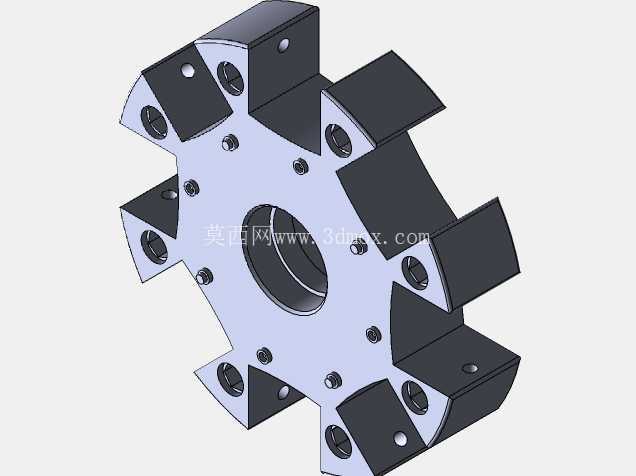

从结构设计逻辑来看，主轮毂采用分体式盘状承载结构，中部预留标准轴承安装位与驱动轴连接接口，可直接适配常规直流减速电机、伺服电机的输出轴端，安装法兰面的孔位沿圆周对称分布，保证扭矩传递过程中载荷均匀分散，避免单侧受力偏载引发的轴系磨损。周向八个行星小轮通过独立销轴铰接在主轮毂的轮架卡槽内，小轮外圈采用高摩擦耐磨橡胶材质，既保证与地面接触时的附着系数，降低驱动打滑概率，也能缓冲小幅路面颠簸带来的冲击；小轮内部自带微型回转支承，转动阻尼经过匹配设计，既不会因阻尼过大导致横向滑移卡滞，也不会因阻尼过小在启停过程中出现不必要的自由窜动。

安装边界层面，该轮外径100mm，轴向厚度控制在紧凑区间，底盘布置时单轮的径向安装空间只需略大于轮体外径即可，轴向预留间隙需保证小轮回转过程中不与底盘框架、相邻轮体发生运动干涉；轮体中心安装孔的同轴度公差在建模阶段已做约束，装配后主轮的径向跳动量可控制在移动平台允许的范围内，避免整车行走过程中出现上下颠簸、轨迹偏移的问题。地面适配方面，该轮在平整环氧地坪、PVC竞赛场地、硬质光滑瓷砖表面运动表现最优，不建议在大颗粒碎石、凸起落差超过5mm的不平整路面长期使用，防止小轮销轴受冲击载荷发生变形卡滞。

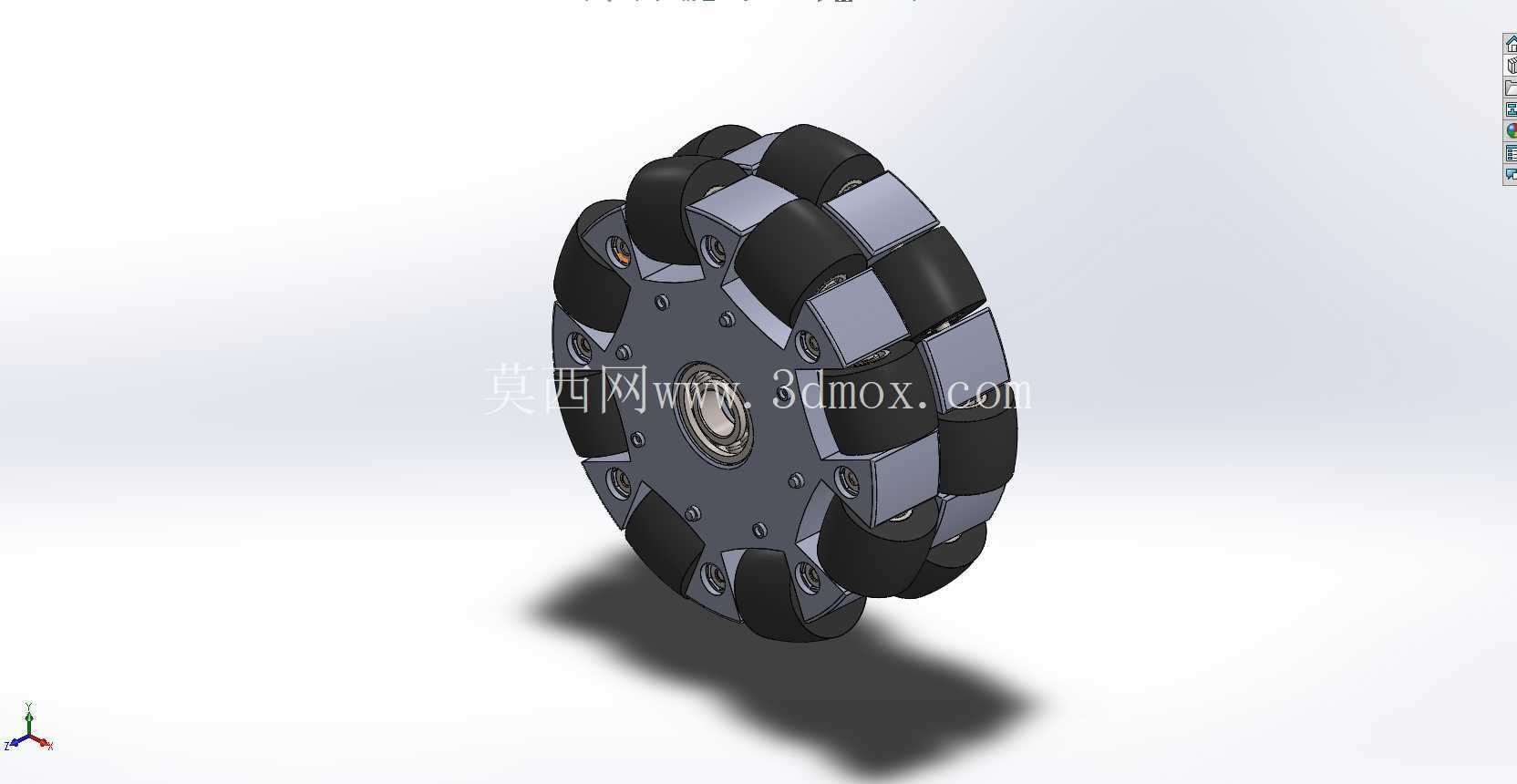

建模过程中完整还原了所有零部件的装配关系：主轮毂的减重开孔在保证结构刚性的前提下降低了轮体自重，轮架与小轮的配合间隙、轴承的装配位姿、紧固件的排布都按照实际加工装配逻辑搭建，既可以作为移动机器人底盘选型的参考样件，也可直接用于全向移动设备的行走机构设计验证，帮助结构工程师快速完成多轮布局的运动干涉校验与底盘空间排布。
