卡丁车传动用参数化链轮结构设计

这类参数化链轮主要面向小型竞速赛车、娱乐卡丁车的链传动系统设计场景，作为动力传递的核心从动部件，承担着将发动机输出扭矩通过链条啮合传递至后轮轴、调整整车传动速比的关键作用，在场地卡丁车、业余改装赛车的传动布局中应用十分广泛。区别于标准规格的工业链轮，这类适配卡丁车的链轮在设计时优先考虑轻量化需求与安装兼容性，整体采用大直径薄辐板结构，在保证轮齿啮合强度的前提下尽可能降低转动惯量，适配赛车频繁加减速的动态工况。

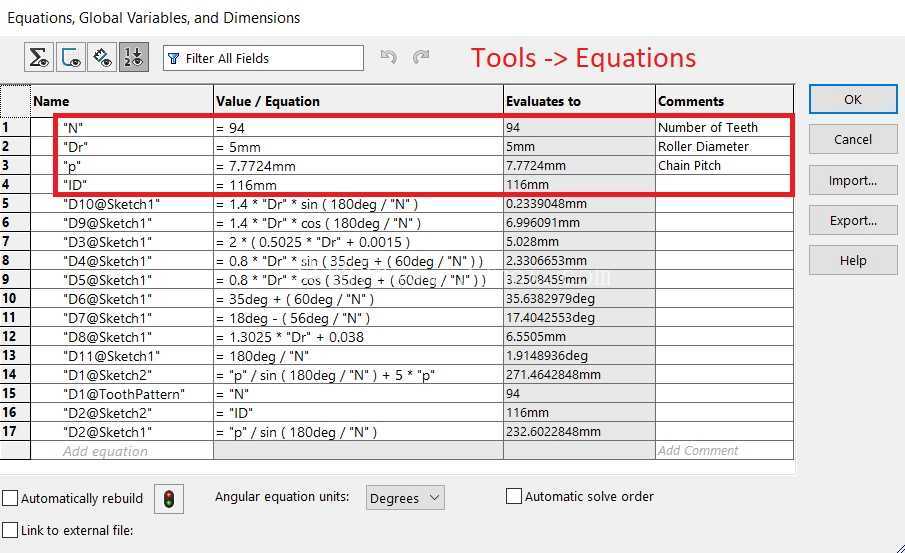

从结构设计逻辑来看，建模时首先以链传动啮合原理为核心，将齿数、滚子直径、链条节距设置为可变驱动参数，通过参数关联自动生成渐开线齿形与齿根过渡曲线，无需重复绘制齿廓即可快速生成不同速比匹配的链轮规格，大幅缩短改装选型阶段的建模周期。齿形部分严格遵循滚子链啮合的包络轨迹，保证与标准滚子链啮合时的接触应力均匀，避免出现跳齿、咬链的工况问题，齿顶与齿侧预留了合理的啮合间隙，适配链条运转时的轻微抖动余量。

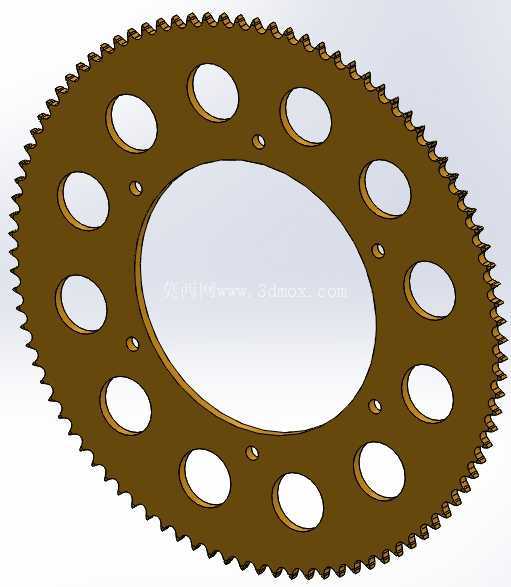

辐板部分的减重孔采用圆周均布设计，共设置10个大尺寸圆形减重孔，在孔边缘做了等厚度的翻边强化处理，平衡轻量化需求与辐板的抗扭刚度，避免大扭矩传递时辐板出现翘曲变形。中心安装区域采用6孔圆周均布的安装孔布局，孔位尺寸完全匹配标准赛车卡丁车的6孔链轮座安装边界，安装孔周边设置了小尺寸的定位凹点，装配时可快速与链轮座的定位凸点对齐，降低装配对位难度。中心大孔的直径与链轮座的定位轴径做间隙配合设计，配合公差控制在合理范围，保证装配后链轮的径向跳动量满足传动精度要求，避免高速运转时出现链条偏磨的问题。

在安装边界的参数适配层面，模型将中心孔直径、安装孔分度圆直径、安装孔孔径、链轮整体厚度、齿顶圆直径均设置为可关联调整的参数，设计人员仅需输入对应链轮座的实际安装尺寸，即可快速生成适配的链轮模型，无需重新搭建整体建模框架。齿部的热处理工艺预留结构也在建模时做了考量，齿面的硬化层深度对应的结构余量在齿廓生成时同步预留，可直接对接后续的加工工艺图纸输出。

实际应用中，这类参数化链轮可覆盖不同排量卡丁车的速比调整需求，通过调整齿数即可改变整车的终传比，适配不同场地的赛道特性：小齿数链轮可提升车辆的极速表现，适合长直道较多的场地；大齿数链轮可提升低速扭矩输出，适合多弯的小型赛道。辐板的减重设计不仅降低了簧下质量，提升车轮的动态响应速度，均匀分布的减重孔还可在运转时带动周边空气流动，对后轮刹车系统起到一定的辅助散热作用。建模过程中对齿根的应力集中区域做了圆角过渡处理，避免长期交变载荷下出现齿根断裂的失效问题，轮齿的厚度根据链条的极限拉伸载荷做了匹配设计，保证在发动机最大扭矩输出时轮齿的剪切强度满足安全系数要求。
