HTD-3M型80齿11AF同步带轮结构设计

在轻工自动化、3C电子装配、小型输送线这类对传动同步精度有要求的设备场景里，同步带轮的选型与适配一直是结构设计环节容易踩坑的点——很多标准件库内的带轮要么齿形公差预留不足，要么安装法兰的尺寸和设备内部的安装边界冲突，尤其是HTD-3M节距的圆弧齿同步带轮，当齿数为80齿、适配11mm宽度同步带的AF型结构，很多现成模型要么省略了挡边的拔模斜度，要么轴孔的配合公差没有按照常用的过渡配合预留加工余量，直接调用往往会在装配阶段出现带体跑偏、齿面啮合卡滞的问题。

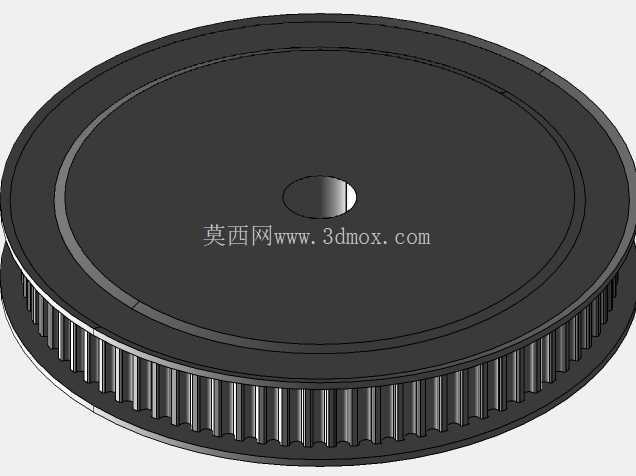

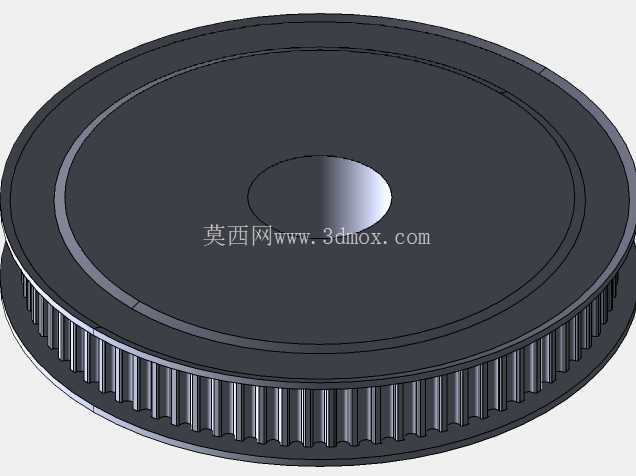

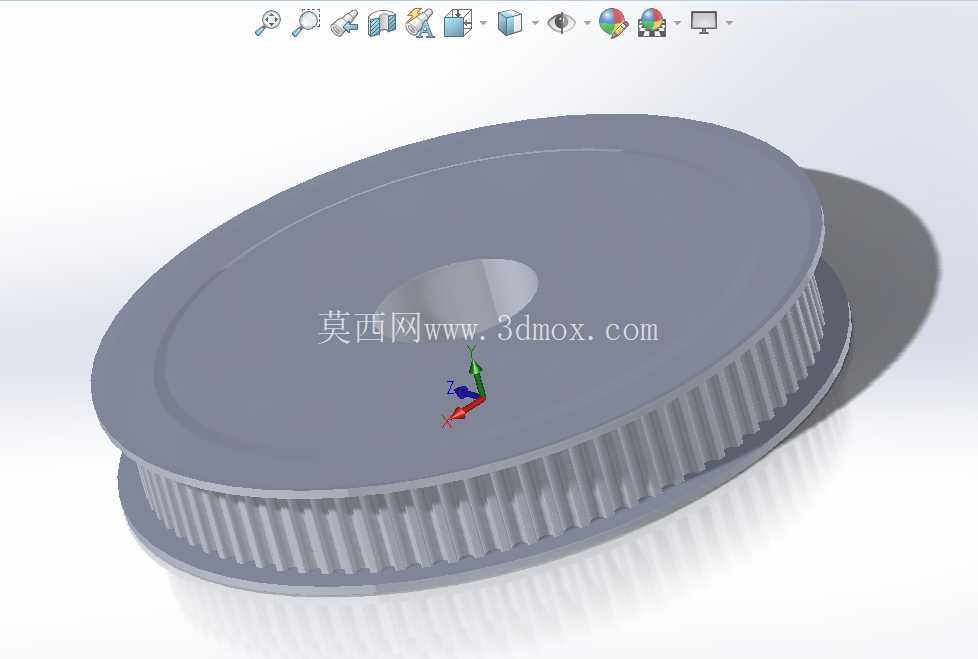

这款带轮的设计核心围绕圆弧齿同步传动的啮合特性展开，HTD-3M齿形的齿顶圆弧、齿根过渡圆角完全按照啮合包角要求做了参数化约束，保证带轮转动时齿面和同步带的齿槽能实现面接触，相比梯形齿同步轮，能有效降低传动过程中的应力集中，减少高速运转下的带体磨损。整体结构采用双侧带挡边的AF形式，挡边的高度略高于带齿顶面，安装后能限制同步带在运转过程中的轴向窜动，即使是中心距存在少量安装误差、或者带体张紧力存在小幅不均的情况，也不会出现皮带脱轮的故障，适配11mm宽度的3M同步带，带轮的齿宽尺寸预留了0.3mm的侧向间隙，避免带体侧面和挡边发生持续摩擦生热。

从安装边界来看，带轮的中心轴孔按照常用的电机轴、传动轴配合尺寸做了适配设计，轴孔端面没有多余的凸台结构，能直接贴合安装面实现轴向定位，不需要额外加装调整垫片。带轮的轮体辐板采用等厚圆盘结构，没有做减重镂空，一方面是80齿规格的带轮整体外径不大，实心结构的转动惯量完全在小型传动系统的允许范围内，另一方面实心辐板能更好地保证轮体的圆跳动公差，在3000rpm以内的转速工况下，不会因为辐板刚度不足出现径向振摆，保证传动的平稳性。

实际应用中，这类带轮常被用在桌面级自动化设备的进给传动、小型输送线的动力传递、3D打印设备的轴系传动等场景，设计时特意将挡边的外圆边缘做了小圆角过渡，避免安装过程中锐边割伤同步带的带基，同时齿面的粗糙度参数按照传动件的常规要求做了约束，不需要额外做表面处理就能满足常规工况的使用需求，如果是用于有腐蚀环境的场景，也可以直接在这个模型基础上调整材质参数，更换为铝合金或者工程塑料材质做适配，不需要重新调整齿形和安装尺寸。

很多工程师在设计这类带轮时容易忽略挡边和齿顶的间隙预留，要么间隙过小导致带体被挡边摩擦，要么间隙过大起不到轴向限位的作用，这款模型在设计时将挡边和带齿侧面的间隙控制在0.2-0.4mm之间，既保证了带体的活动余量，又能有效限制轴向窜动。另外轮体的所有过渡位置都做了圆角处理，没有应力集中的锐角结构，不管是采用机加工方式制作铝合金材质的带轮，还是采用注塑方式批量生产塑料带轮，都能满足加工工艺的要求，不会出现脱模困难或者加工应力集中导致的轮体变形问题。在传动精度方面，80齿的规格配合3M节距的同步带，能实现很小的进给分辨率，搭配伺服电机使用时，能满足大部分需要精确定位的传动需求，不需要额外加装减速机构就能实现稳定的动力传递。
