多向移动麦克纳姆轮结构设计

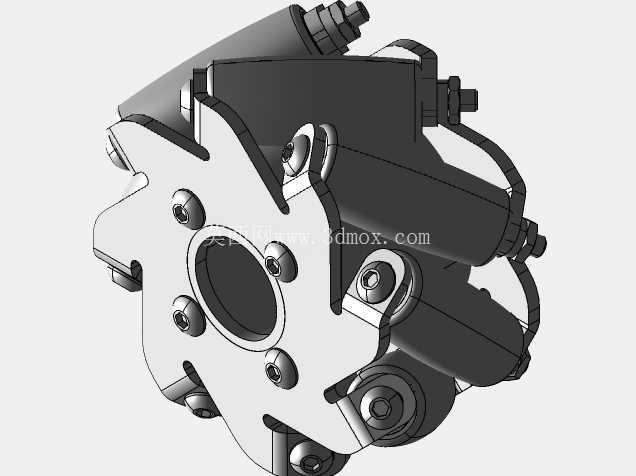

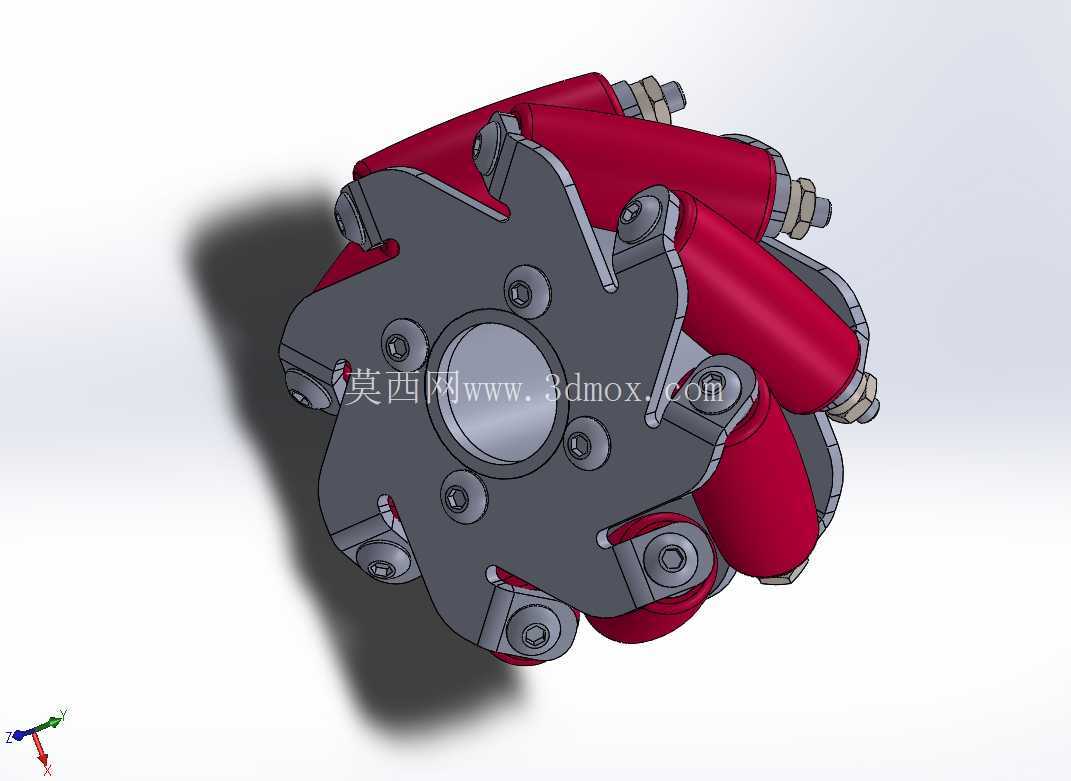

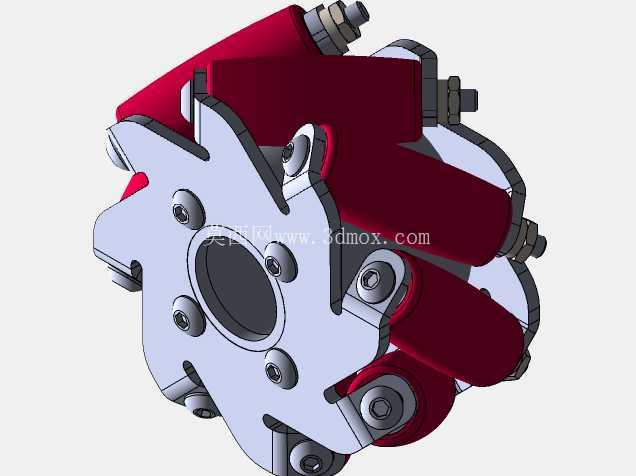

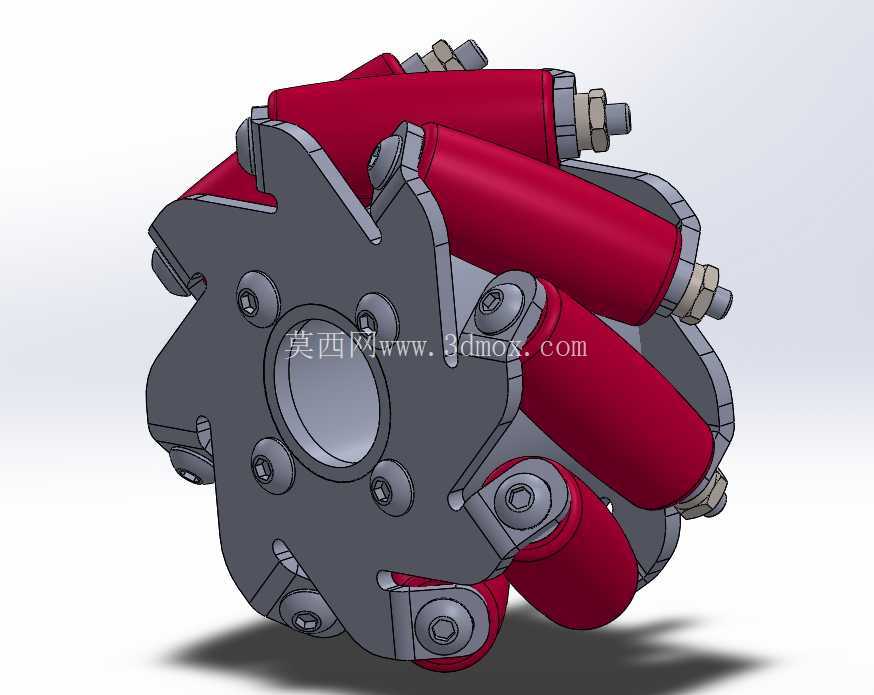

　　在AGV仓储转运、车间物料周转、窄空间作业平台的行走机构选型中，麦克纳姆轮是实现全向移动的核心部件，无需传统转向机构即可完成横向平移、原地旋转、斜向行进等复杂动作，适配空间受限的作业场景，比如密集仓储货架间的货物转运、自动化产线旁的工位对接、特种巡检设备的小范围移动，相比传统舵轮转向方案，能大幅缩减设备的转弯半径需求，提升空间利用率。这款麦克纳姆轮采用分体式轮毂搭配周向分布辊子的结构，轮毂主体为星型辐板设计，中心设置安装轴孔，轴孔周边均匀分布螺栓过孔，用于和驱动电机输出法兰、轮轴支座完成刚性连接，安装时需保证轮毂端面与电机输出轴的垂直度，避免辊子接地受力不均导致的行走抖动。

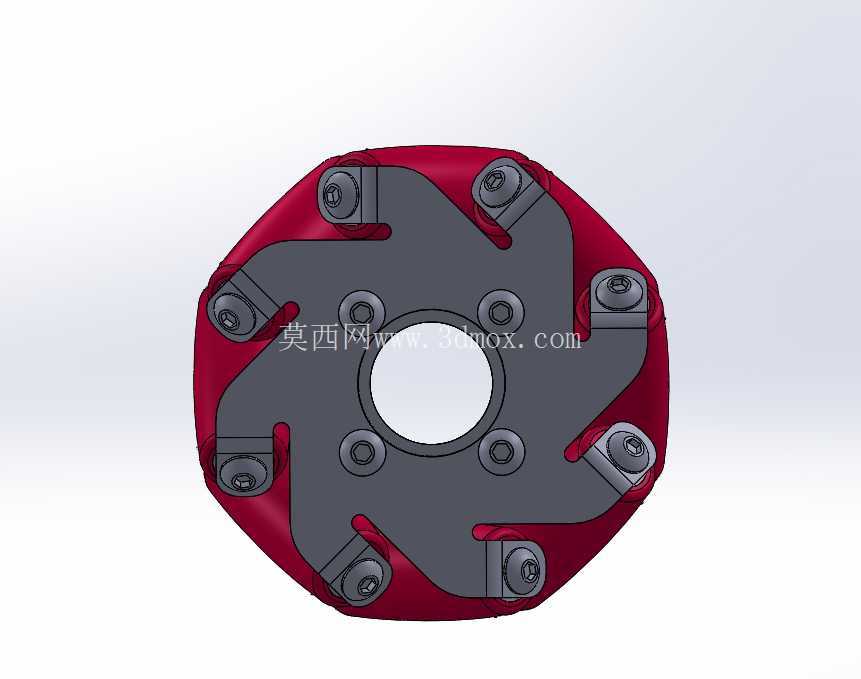

　　周向排布的辊子轴线与轮毂主轴线呈固定夹角，辊子外层采用高弹性耐磨橡胶材质，内部通过芯轴与轮毂支架连接，每个辊子可绕自身轴线自由转动，当轮毂被驱动旋转时，辊子与地面接触产生的摩擦力会分解出沿轮毂切线方向与垂直于切线方向的两个分力，通过调整不同轮子的转速与转向组合，即可合成任意方向的合力，实现平台的全向移动。设计过程中需重点校核辊子的排布间隙，既要保证相邻辊子在转动过程中无运动干涉，也要确保任意时刻至少有两个辊子与地面保持接触，避免行走过程中出现颠簸、载荷突变的问题；轮毂的辐板结构做了等强度优化，在保证安装刚度的前提下尽可能去除非承载区域的材料，降低轮体自身转动惯量，提升驱动响应速度。

　　辊子与轮毂支架的连接采用螺栓加防松螺母的固定方式，芯轴与支架孔位采用小间隙配合，既保证辊子转动顺滑无卡滞，也能限制辊子的轴向窜动，避免长期运行后出现辊子偏磨、异响的问题。安装边界方面，轮毂中心安装孔的公差需匹配所选驱动轴的配合精度，周边安装孔的孔位分布圆直径要和标准驱动法兰的安装尺寸适配，轮体整体外径决定了平台的最小离地间隙，设计选型时需结合作业地面的平整度、平台额定载荷来确定辊子的直径与排布数量，载荷较大的场景需适当增加辊子数量，分散单个辊子承受的接地比压，降低橡胶层的磨损速率。

　　日常应用中，这类轮子对地面平整度有一定要求，过于粗糙或存在凸起障碍物的地面会加剧辊子的磨损，同时需要定期检查辊子芯轴的润滑情况、连接螺栓的预紧力，避免因部件松动导致的行走精度下降。不同于传统的定向轮、万向轮，麦克纳姆轮的受力方向更为复杂，设计时不仅要考虑径向承载能力，还要兼顾辊子受到的轴向分力对支架结构的影响，轮毂支架的折弯角度、焊接强度都需要通过受力仿真验证，确保在急启急停、带载转向的工况下不会出现结构变形。辊子的橡胶层硬度也需要根据应用场景调整，室内平整环氧地面可选用硬度稍高的橡胶材质，降低滚动阻力，提升行走效率；如果是在有轻微油污、少量碎屑的车间地面使用，则需要选用耐油、防滑性能更好的橡胶配方，保证摩擦力输出稳定，避免轮子打滑导致的移动轨迹偏移。
