SFX-100开源DIY线性执行器结构设计

这款SFX-100线性执行器面向DIY运动装置开发场景设计，核心定位是为个人创作者、小型项目开发者提供可复用、可搭配3D打印零件组装的直线运动输出部件，区别于工业级高成本集成电缸，它采用标准化现成组件搭配可定制3D打印结构件的组合思路，大幅降低了小型运动装置的搭建门槛，在桌面级小型试验设备、DIY运动模拟平台、小型自动化送料机构、创客教育实训装置这类场景中都能适配使用。

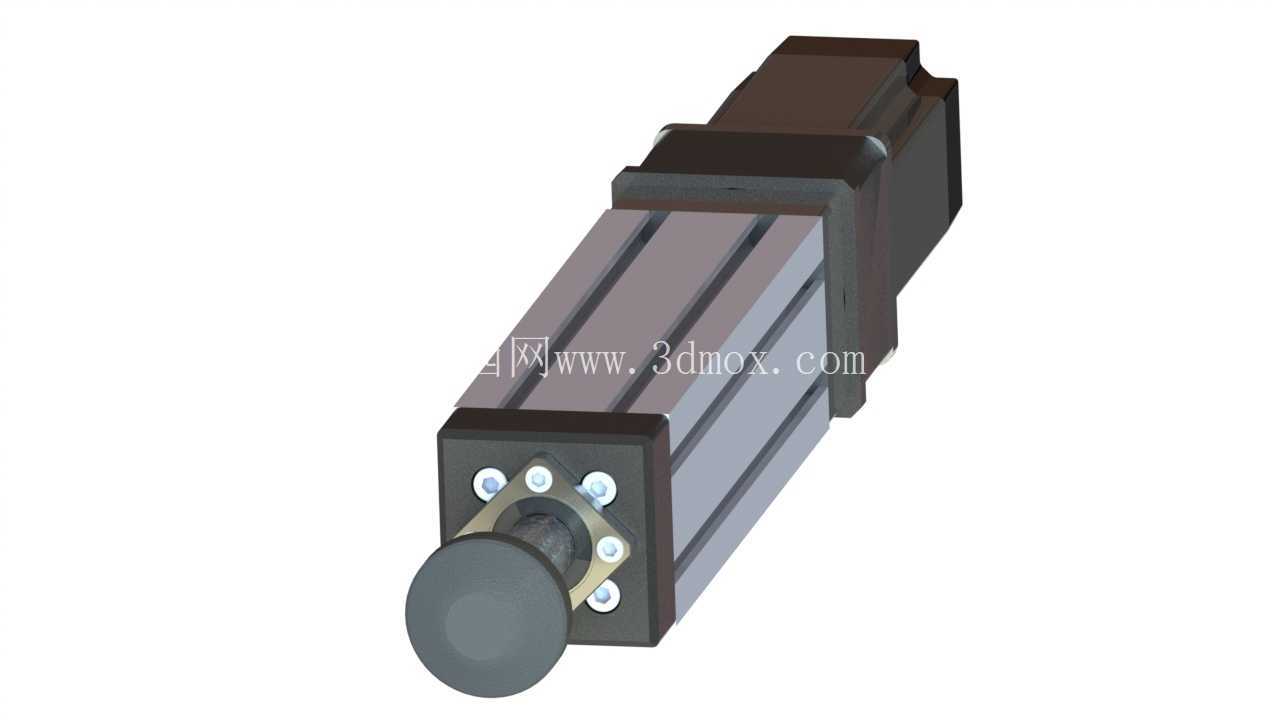

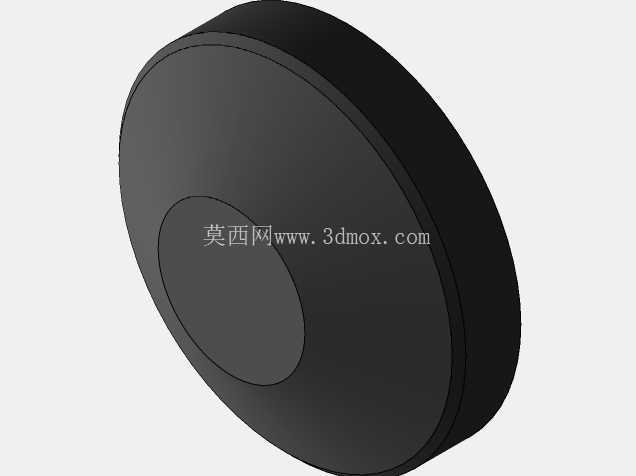

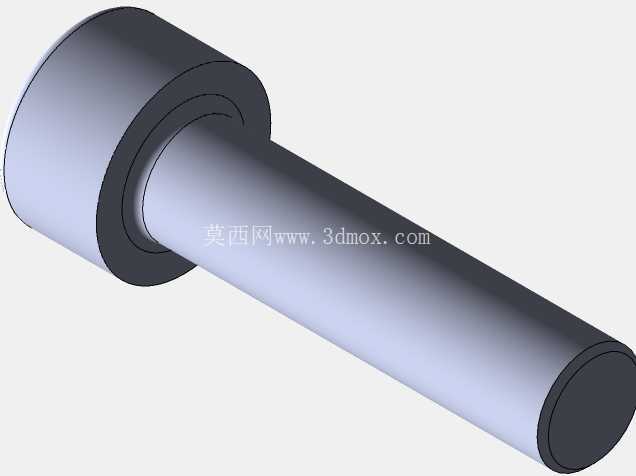

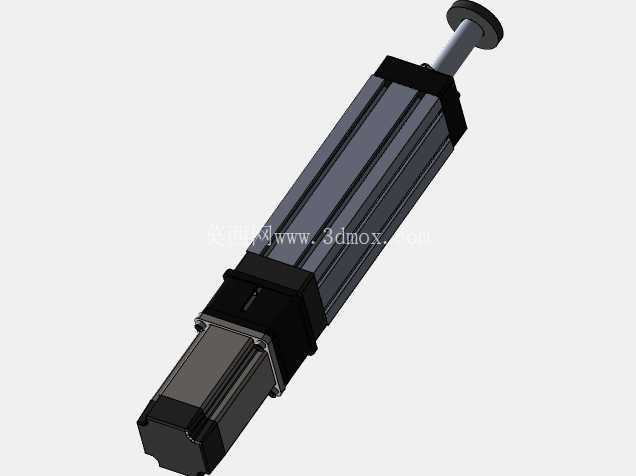

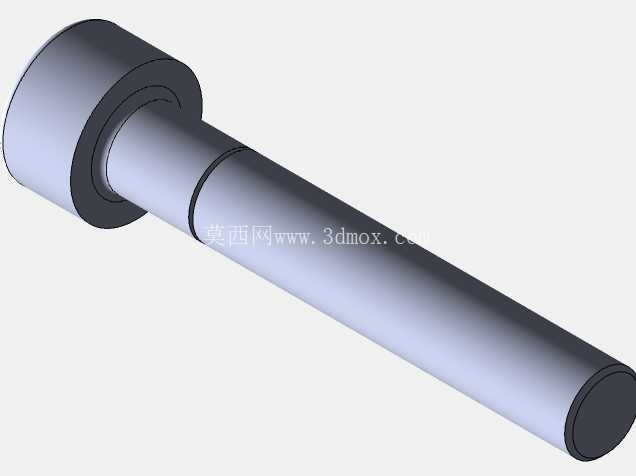

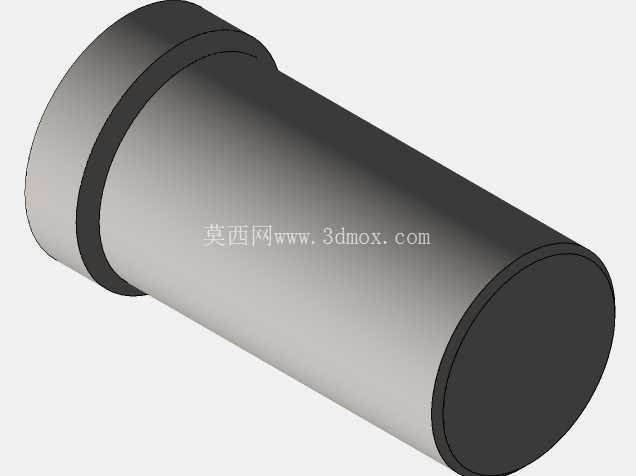

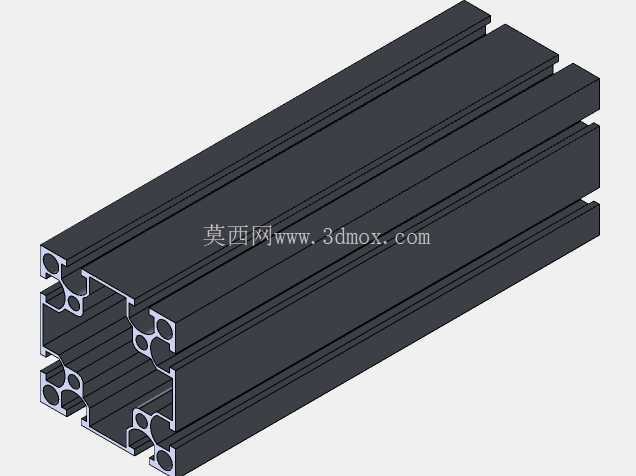

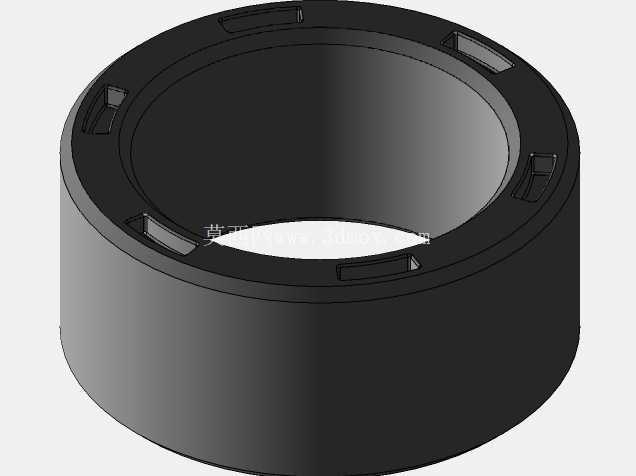

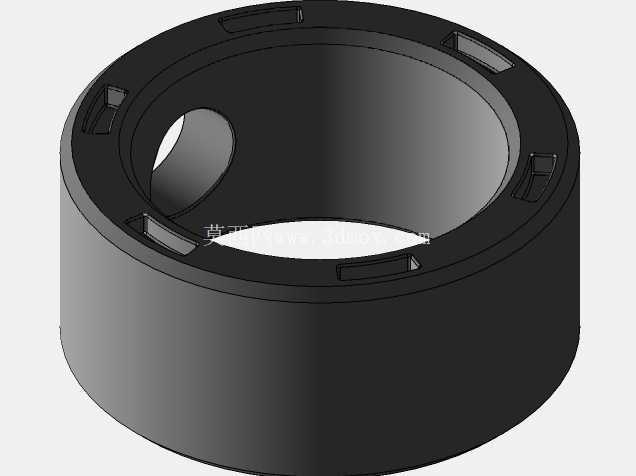

从功能特性来看，该执行器可实现稳定的直线往复运动输出，主体采用多根平行铝型材作为主体承载框架，型材自带的槽道可直接兼容标准紧固件安装，无需额外加工定制安装基板，能根据实际项目需求灵活调整安装点位，适配不同的行程拓展需求。驱动端采用标准伺服电机直连传动结构，省去了复杂的外置传动转接部件，传动链路短，反向间隙可控，能满足DIY项目里对运动位置精度的基础要求，输出端的推杆头部采用平面接触式设计，可根据实际负载连接需求加装不同的接头配件，适配推压、顶升、往复位移等不同的动作需求。

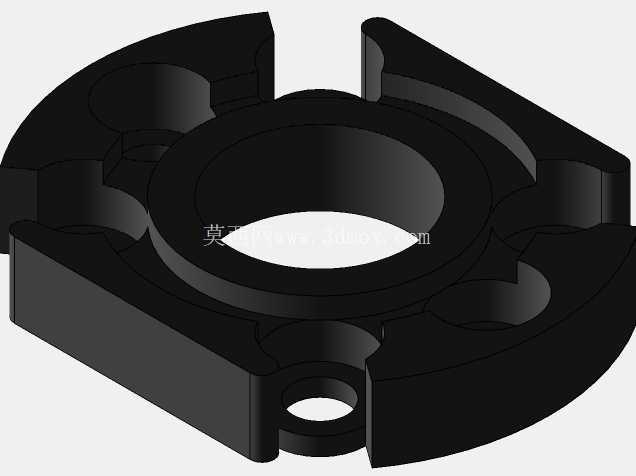

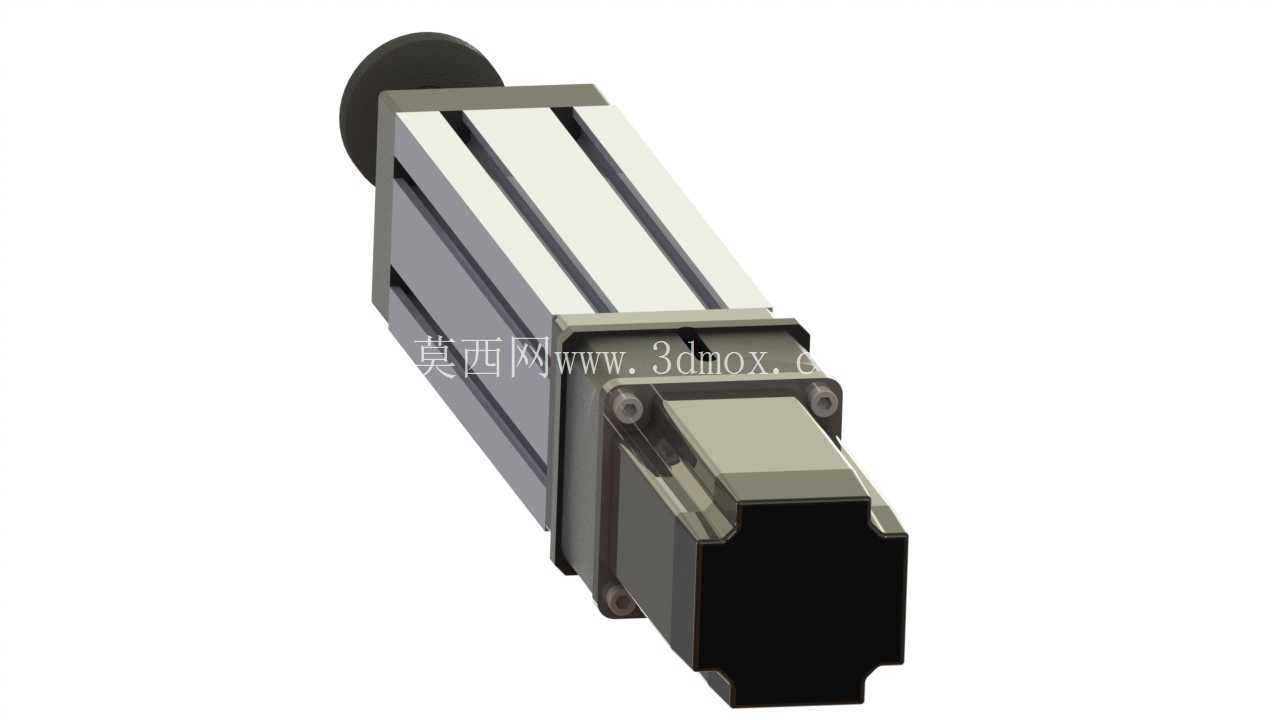

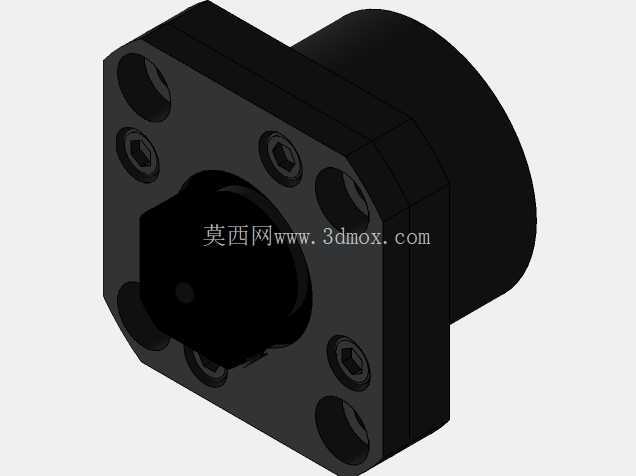

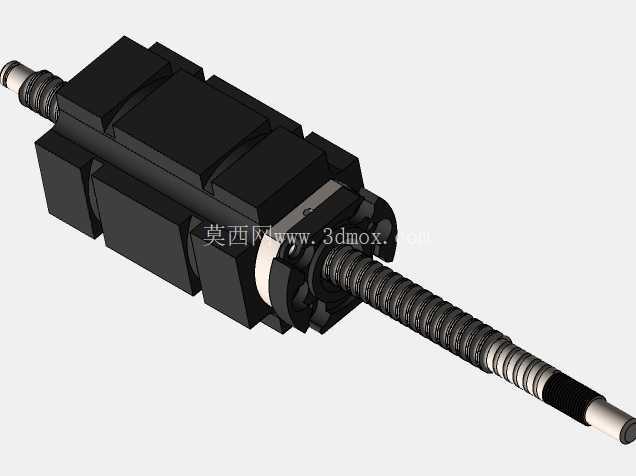

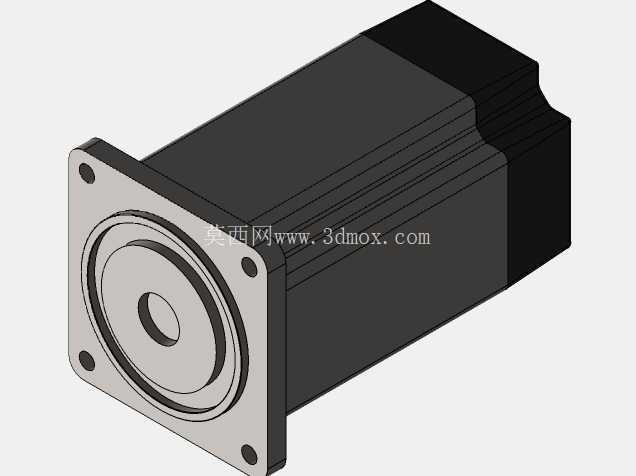

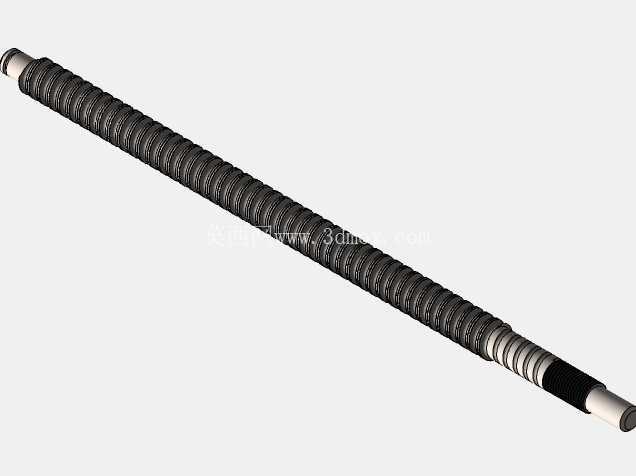

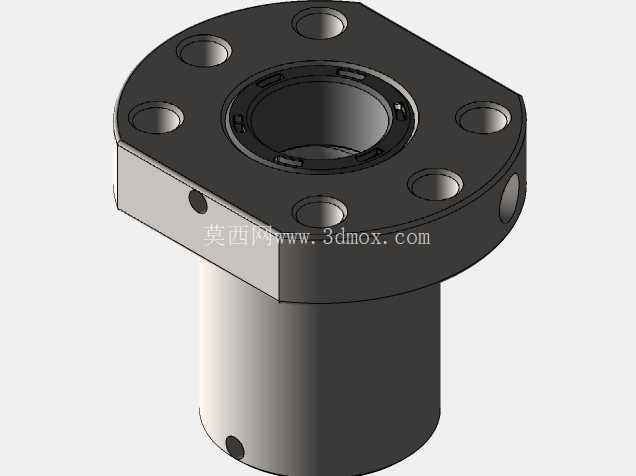

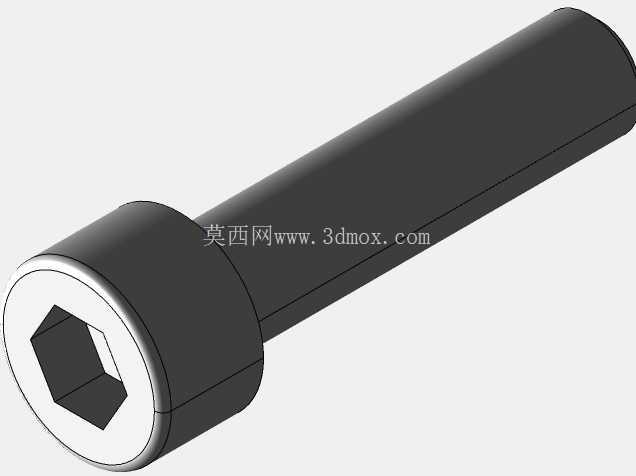

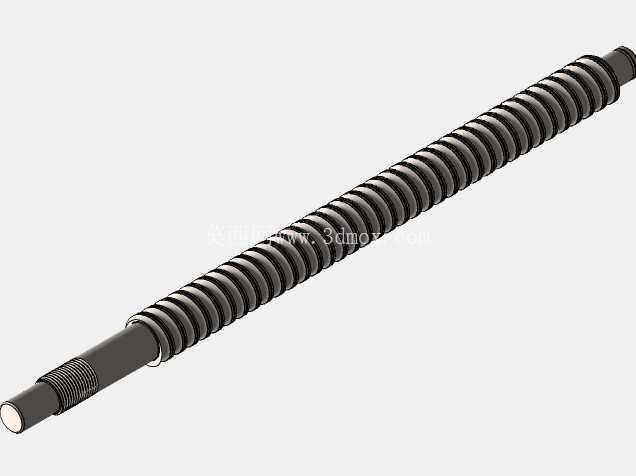

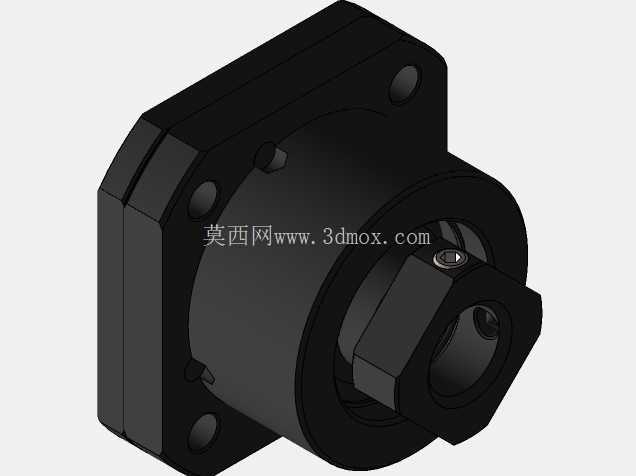

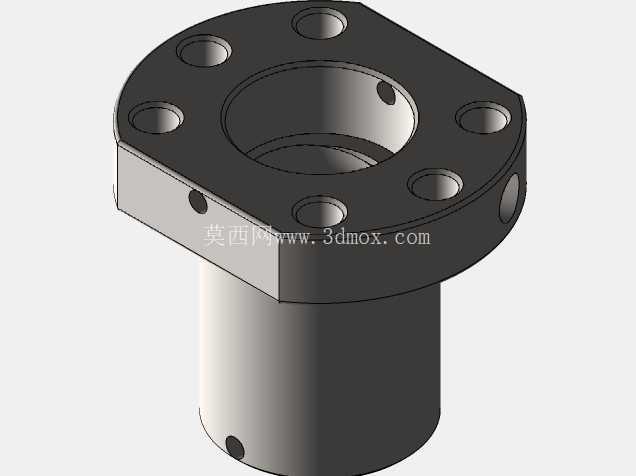

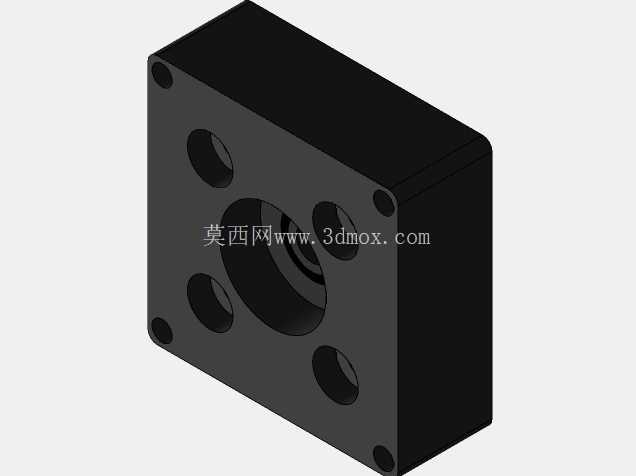

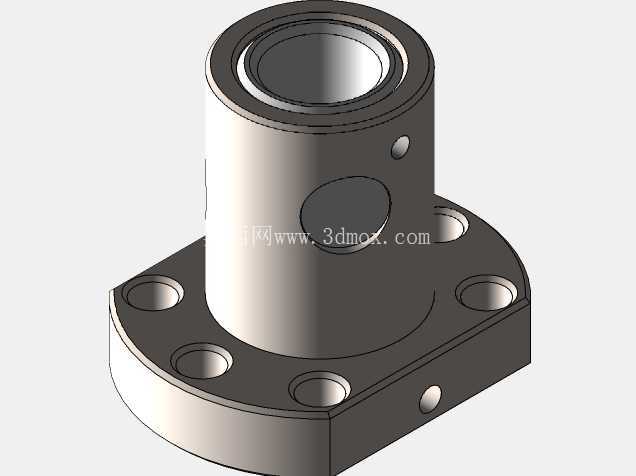

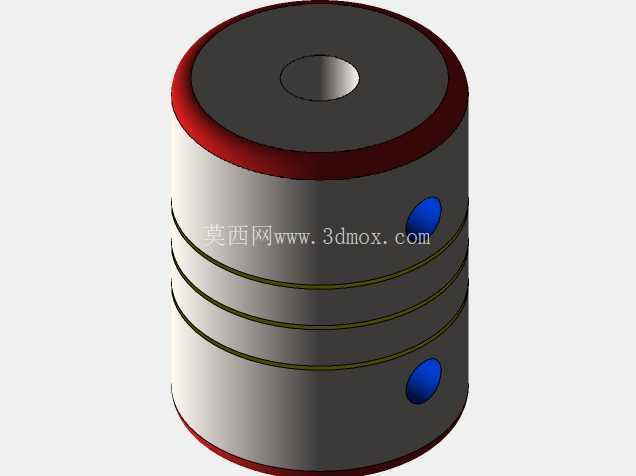

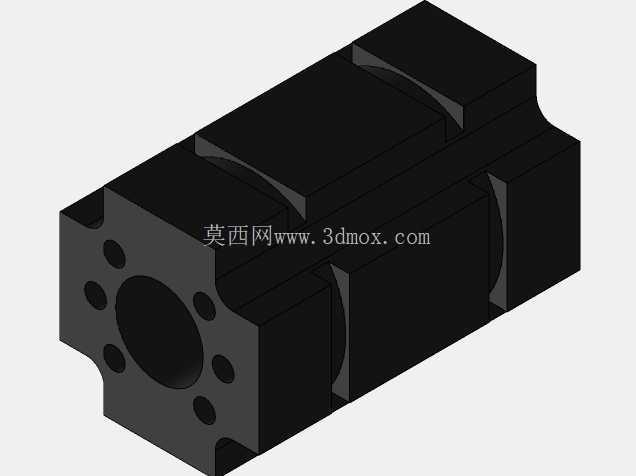

设计过程中优先考虑了组件的易获取性与组装便捷性，所有非3D打印的标准件都采用市面通用规格，创作者无需定制特殊加工件就能凑齐组装所需的全部零件，型材框架的拼接结构采用模块化设计，不同长度的行程需求只需要更换对应长度的铝型材与传动丝杆，不需要重新设计整体连接结构，能大幅缩短项目的开发周期。传动部分的丝杆组件采用内嵌式安装在型材框架内部，外侧通过型材槽道安装防护盖板，既可以避免灰尘、杂物落入传动副影响运动顺畅度，也能防止运动过程中人员接触到传动部件造成安全隐患，驱动电机与框架的连接采用转接法兰结构，法兰的安装孔位兼容市面常见的42、57系列伺服与步进电机，创作者可以根据自己的扭矩、转速需求灵活更换驱动部件，不需要修改主体框架的安装结构。

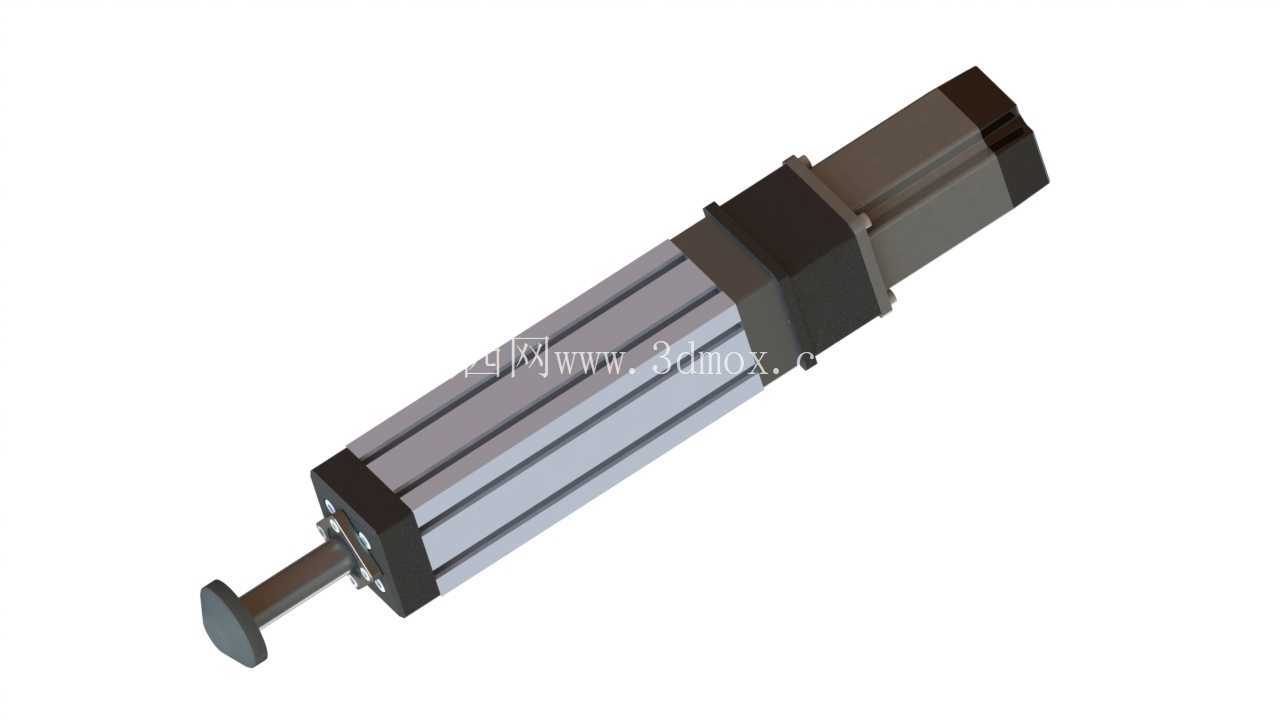

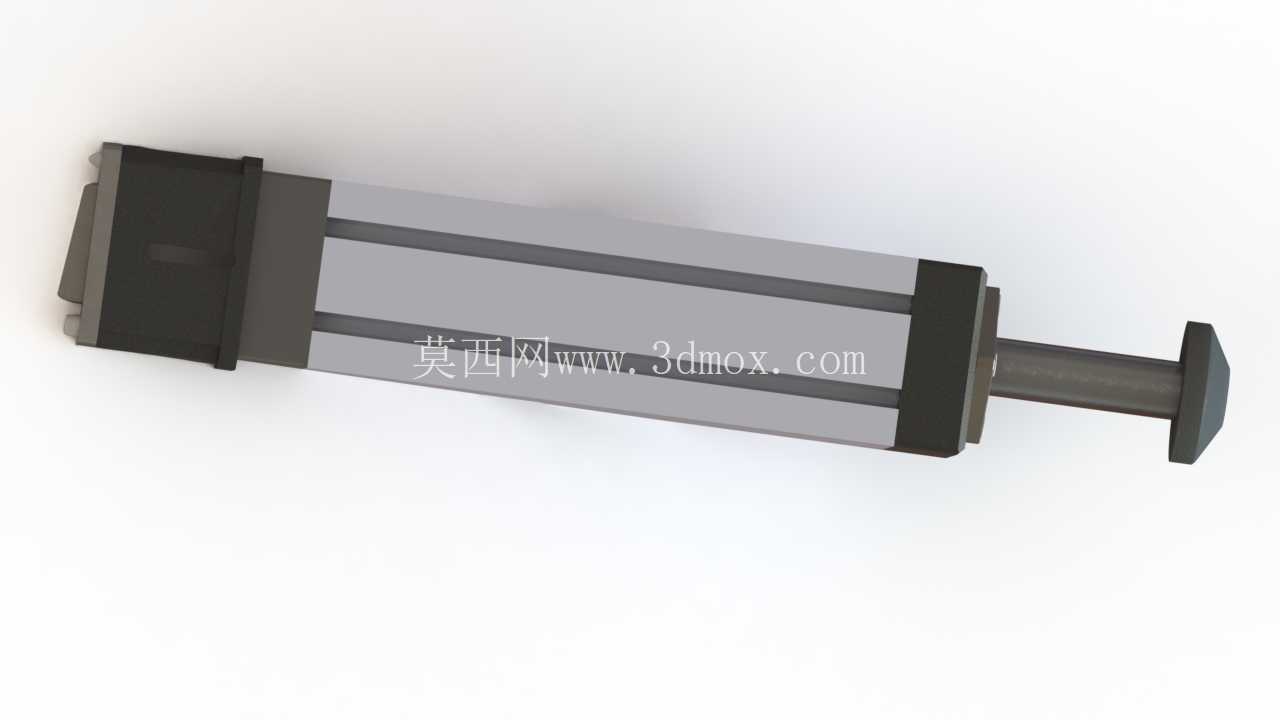

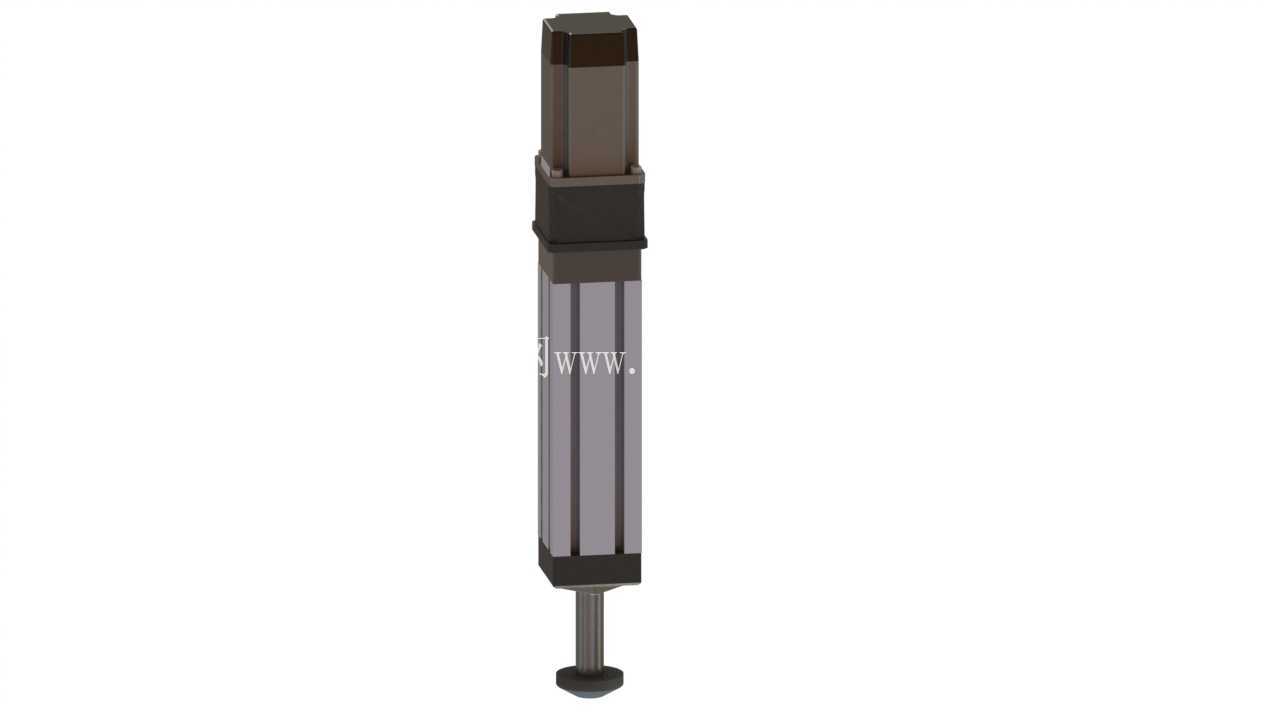

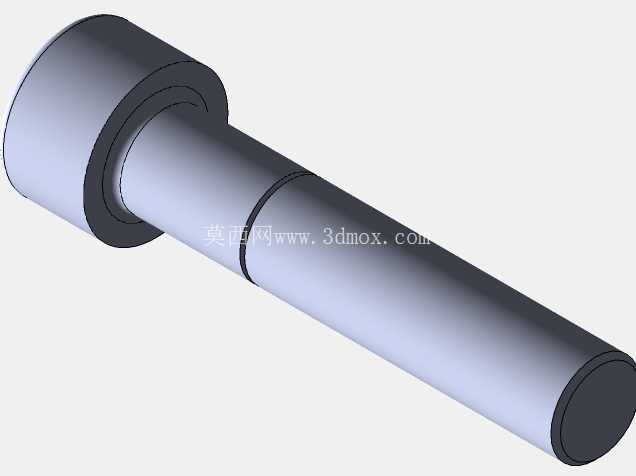

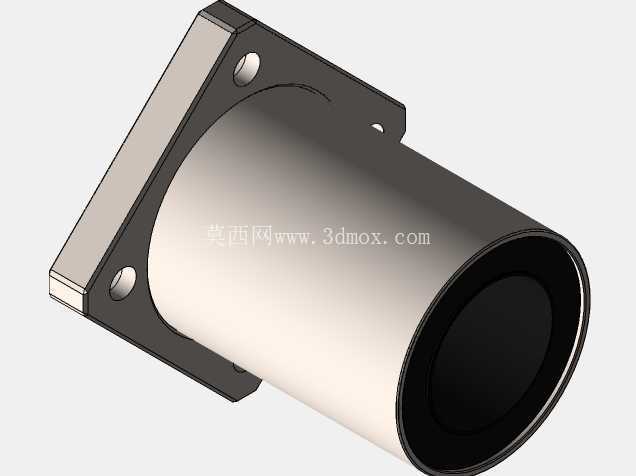

安装边界方面，该执行器的主体截面为规整的矩形结构，型材外沿尺寸统一，安装时可以采用侧面槽道螺母固定、端面法兰固定、底部支座固定多种方式，不需要预留额外的不规则安装空间，推杆伸出方向与主体框架同轴，运动过程中不会产生额外的偏摆力矩，对安装面的平面度要求较低，即使是采用3D打印的安装支架也能满足固定强度要求。输出端的推杆行程可根据型材长度灵活调整，常规配置下的伸出端径向负载满足小型DIY项目的使用需求，运动过程中推杆的导向依靠框架内部的直线导轨结构实现，侧向受力时不会出现推杆卡滞的问题，在做往复循环动作时运行平稳，没有明显的顿挫感。

在实际项目适配中，这款执行器可以单轴使用，也可以多轴组合搭建多自由度运动平台，比如搭配三个同型号执行器就能组成三自由度运动模拟平台，用于小型驾驶模拟、飞行模拟装置的动作输出，也可以单轴用于小型设备的仓位推拉、工件顶升、物料推送等工位。由于整体结构的零件拆分逻辑清晰，每个连接部位的尺寸都做了通用化设计，创作者在建模过程中可以直接调用各部分的标准零件模型，根据自己的项目需求修改局部连接尺寸，不需要从零开始绘制整体结构，能有效提升三维建模的效率，组装调试过程中也可以根据实际运行情况调整传动副的预紧力，适配不同负载下的运动精度要求，不需要额外增加复杂的调整机构。
