参数化直齿圆柱齿轮结构设计

在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的动力传递构件，从普通的轻工输送设备、小型工装夹具的动力传输，到中端工业设备的减速、增速传动单元，都能见到这类构件的身影。和固定参数的齿轮模型不同，这个带参数控制逻辑的齿轮设计，核心是把齿形生成的几何逻辑和关键设计参数做了绑定，设计人员不需要逐段绘制渐开线齿廓，只需要调整对应参数就能快速生成符合设计要求的齿轮结构，能大幅缩短传动方案迭代的周期。

实际做传动结构选型时，很多场景下初始设计的齿数、齿宽都需要根据传动比、负载扭矩反复调整，比如给小型输送线做动力端设计时，一开始算的传动比可能因为电机选型变化需要调整齿轮齿数，要是用固定参数的齿轮模型，每次调整都要重新绘制齿形、校核齿顶圆和齿根圆的尺寸，很容易出现齿形干涉、啮合间隙不对的问题。这个参数化设计的齿轮，把齿宽、齿数、齿形压力角这些核心参数做成了可直接修改的驱动项，修改齿数的时候，模型会自动按照渐开线生成逻辑重新计算每个轮齿的轮廓位置，同步更新齿顶圆、齿根圆、分度圆的对应尺寸，不会出现手动改尺寸导致的齿形错位问题。

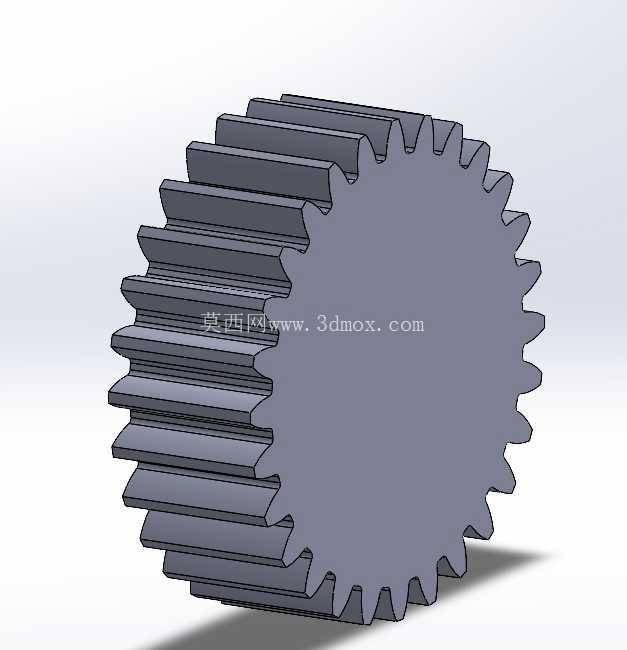

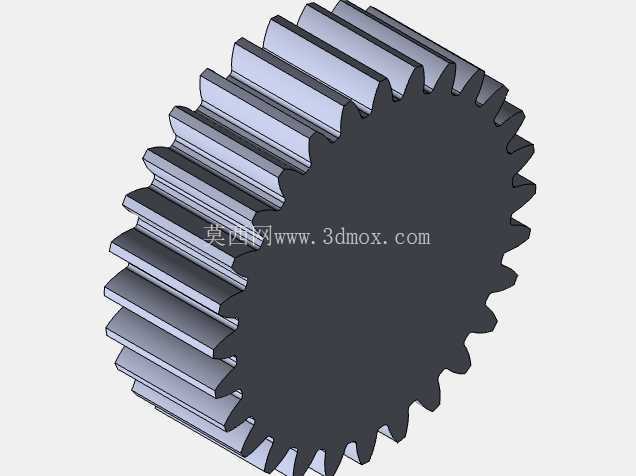

从结构特性来看，这个直齿轮采用的是标准渐开线齿廓设计，轮齿沿轴向等宽分布，没有斜齿的轴向力问题，适合用在对轴向载荷有严格限制的传动场景，比如小型通讯设备的内部调节机构、精密工装的进给传动单元，这类场景本身传递的扭矩不大，但对传动的平稳性、安装空间的边界要求很高。设计这类齿轮的时候，首先要明确安装边界：齿轮的内孔直径要和匹配的传动轴径做公差配合，齿顶圆直径不能超出安装腔的内壁间隙，齿宽要和啮合齿轮的齿宽保持对应，通常主动轮齿宽会比从动轮宽1-2mm，避免安装错位导致的啮合接触面积不足。

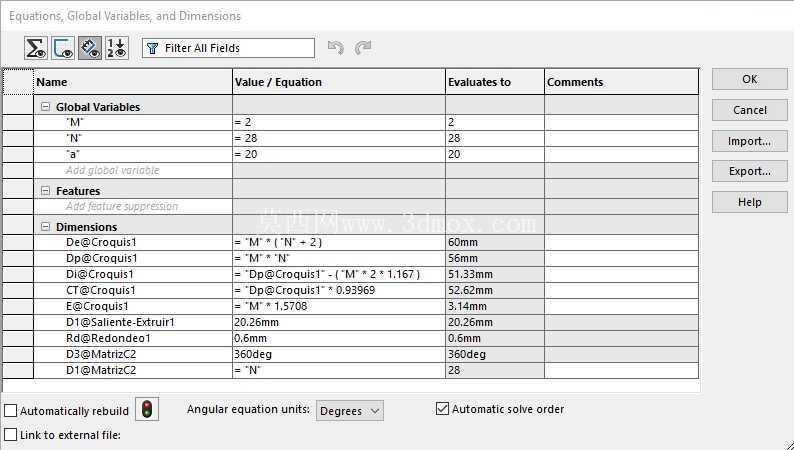

在建模逻辑上，这个齿轮的设计没有采用简单的拉伸切除方式做齿形，而是通过方程驱动渐开线的生成路径，从齿根过渡曲线到齿顶的渐开线段都完全符合齿轮啮合的几何原理，不会出现简化齿形导致的运动干涉问题。很多新手做齿轮建模的时候，习惯用圆弧代替渐开线，做出来的模型看起来和真实齿轮差不多，但实际做运动仿真的时候就会出现传动比不准、轮齿卡滞的问题，尤其是在做精密传动的场景下，齿形的微小误差都会导致传动噪音变大、轮齿磨损加快。这个参数化模型的齿形生成逻辑完全贴合机械设计的齿轮标准，调整参数后的齿形精度能满足常规工业设备的传动需求，不管是做3D打印的样件验证，还是做后续的工程图导出、加工工艺编制，都能直接作为设计基础使用。

从实际应用的角度说，这类参数化齿轮模型最适合用在非标设备的快速设计环节，很多非标项目的设计周期很紧，传动部分的齿轮往往需要根据现场的安装空间、负载要求做定制化调整，有了参数化的齿轮模型，设计人员只需要输入计算好的模数、齿数、齿宽参数，几分钟就能生成符合要求的齿轮模型，剩下的只需要根据安装需求补充键槽、顶丝孔这类固定结构就行，不用把时间花在重复的齿形绘制上。另外在做传动系统的运动仿真时，参数化调整的特性能快速验证不同齿数配比下的传动比、中心距是否符合设计要求，不用反复更换模型重新装配，能有效提升方案验证的效率。

需要注意的是，使用这类参数化模型做实际加工设计时，还是要根据具体的应用场景补充对应的精度等级、公差配合要求，比如高速传动场景下需要对齿面做硬化处理，重载场景下要校核齿根的弯曲强度，模型本身提供的是精准的几何结构基础，具体的工艺和性能参数还是要结合实际工况做调整。对于刚接触机械设计的从业者来说，拆解这个齿轮的参数化建模逻辑，也能更好地理解渐开线齿廓的生成原理、齿轮各参数之间的几何关系，避免只会调用标准件库、不懂齿形设计逻辑的问题。
