Maxon RE40直流有刷电机三维结构模型

这款RE40系列有刷直流电机的三维结构还原，完全围绕实际工程选型与装配需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的真实尺寸边界。从应用场景来看，这类小功率高扭矩密度的直流电机，常被用在小型自动化设备的进给驱动、医疗检测仪器的样本传送机构、服务机器人的关节驱动、精密云台的姿态调整单元里，相比同功率段的其他驱动部件，它的扭矩波动更小，低速运行时的转速稳定性更优，能满足对位置控制精度有一定要求的轻载传动场景。

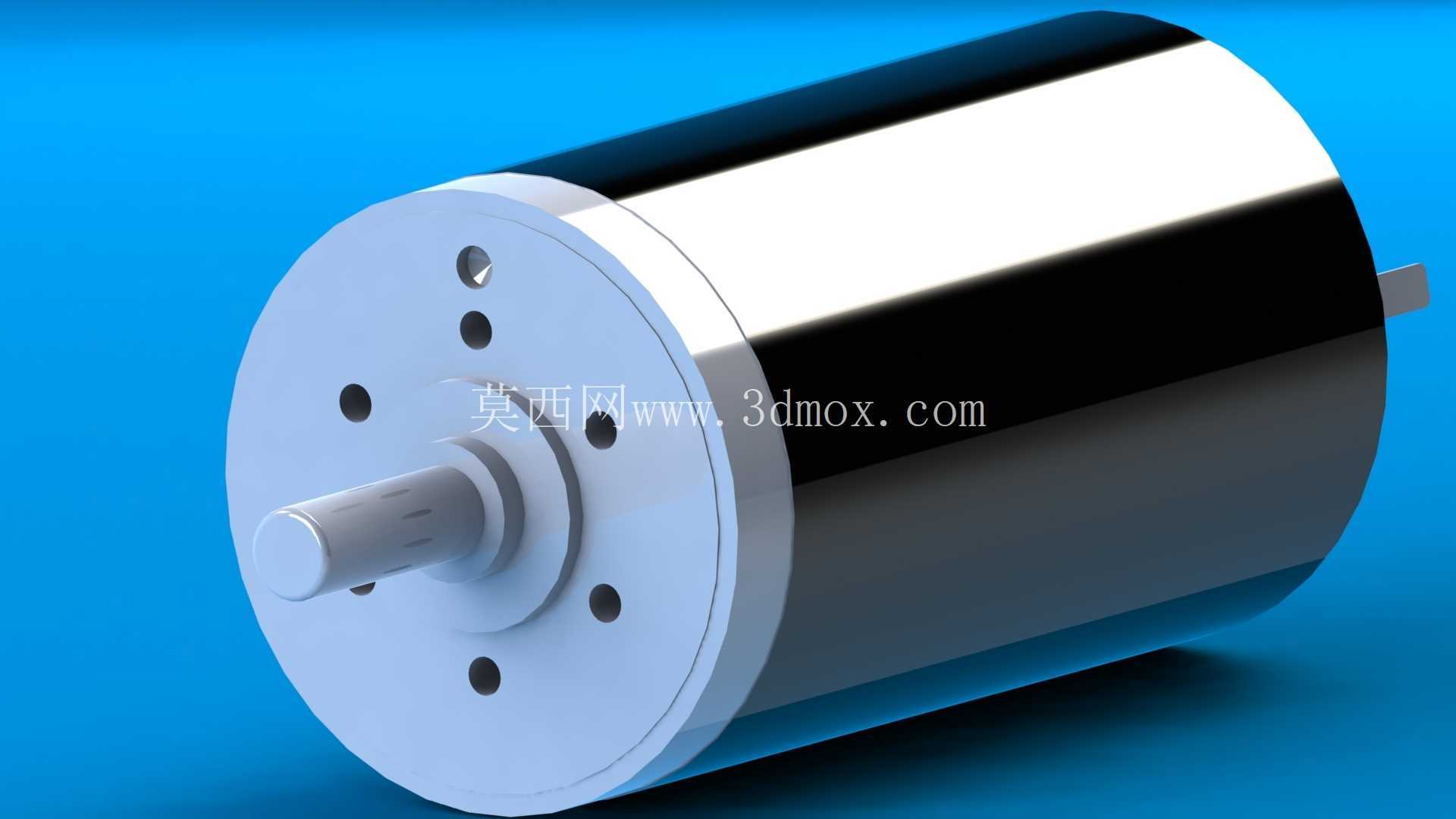

从结构设计逻辑来看，模型完整还原了电机的三大核心装配段：前端的安装法兰段、中部的定子机壳段、后端的出轴与换向段。前端法兰采用标准的圆形安装止口设计，法兰面上均匀分布6个安装孔，孔位的节圆直径、孔的深度与攻丝规格都完全匹配实物的安装要求，设计时特意保留了止口的配合公差带参考，方便工程师在做装配设计时直接匹配安装座的配合尺寸，不用再反复核对样本参数。中部机壳采用光亮的金属外壳结构，模型还原了机壳的壁厚特征，以及机壳与前后端盖的配合扣合结构，机壳的外径尺寸控制在40mm标准规格，长度方向的尺寸边界也严格对应量产型号的实际参数，在做设备布局时可以直接参考这个外轮廓做干涉检查，避免出现装配时的空间冲突。

出轴部分的设计还原度很高，轴端采用D型切边结构，方便与联轴器、同步带轮或者小齿轮做周向固定，防止传动时出现打滑，轴的伸出长度、轴径尺寸都和实物一致，轴肩的位置也做了准确还原，方便设计时匹配轴承的安装位以及轴用挡圈的卡槽位置。模型里还还原了电机内部的定子磁钢、转子绕组的占位结构，虽然没有做完全的内部细节拆分，但已经足够支撑热仿真、重量估算这类前期设计工作，不需要额外再做简化处理。

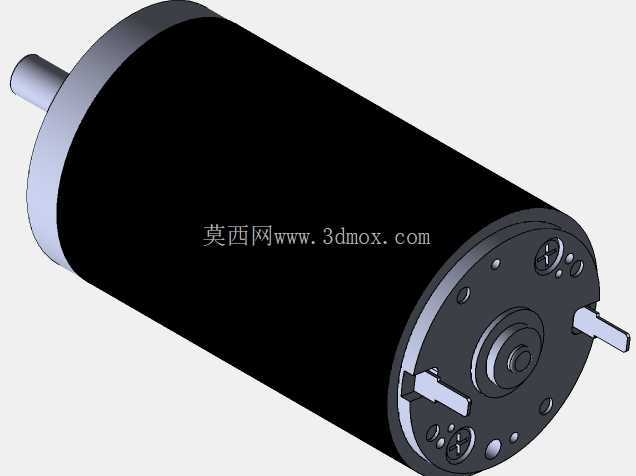

在实际选型搭配时，这款电机可以配套对应的行星齿轮减速器、编码器组件使用，模型的前后端接口尺寸都预留了配套部件的装配基准，工程师在做整机传动链设计时，可以直接把配套的减速器、编码器模型和这个电机模型做装配配合，快速搭建完整的驱动单元三维总成，不用再重新绘制接口部分的结构。从安装边界来看，电机的出线端位置也做了准确还原，出线方向、出线口的尺寸都和实物一致，在做设备布线设计时，可以提前预留出线的弯折空间，避免装配时线缆被机壳或者安装座挤压破损。

不同于很多只做外观示意的电机模型，这个结构模型把所有影响装配的特征都做了准确还原，包括法兰面的平面度要求对应的结构基准、安装孔的倒角特征、出轴的表面粗糙度要求对应的加工面标识，这些细节都是实际结构设计中必须考虑的要素，能帮结构工程师减少大量的样本核对时间，在方案设计阶段就可以直接调用模型完成布局，提升设计效率。对于做小型自动化设备、精密仪器设计的工程师来说，这类准确的驱动部件模型，能有效避免后期装配时出现的尺寸不匹配、干涉等问题，减少样机修改的次数，缩短整个项目的开发周期。
