小型碳纤维四旋翼遥控飞行器结构设计

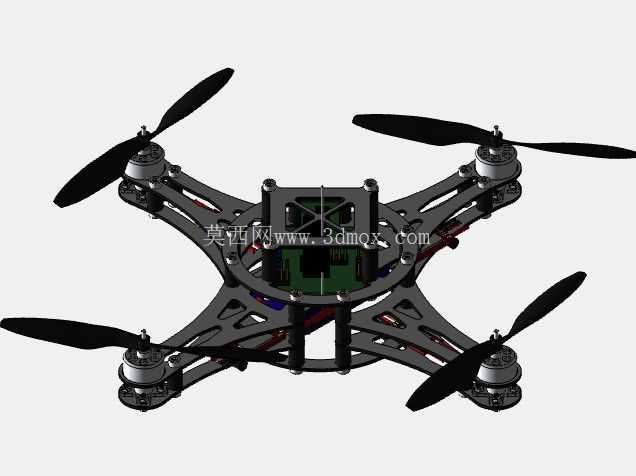

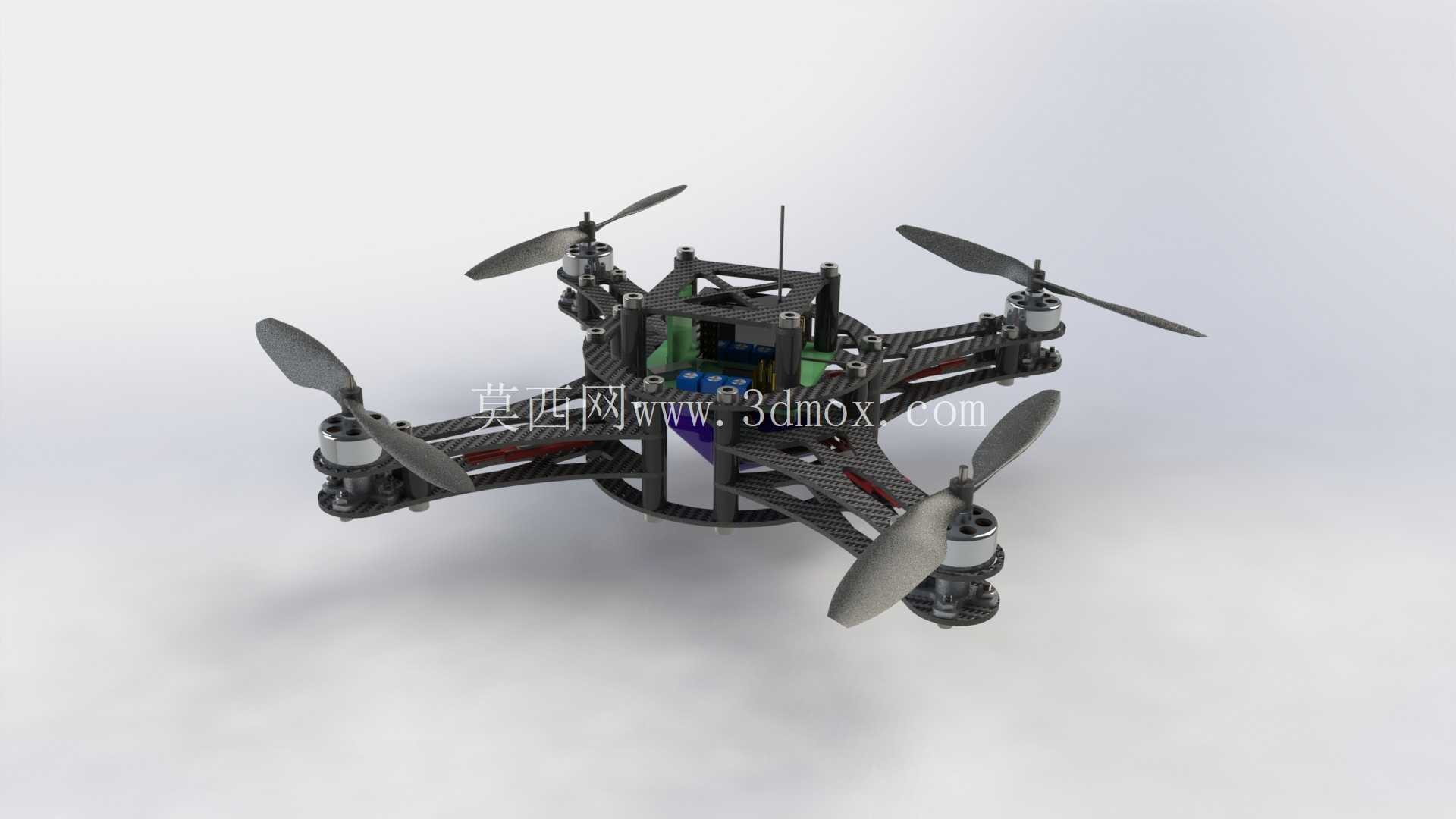

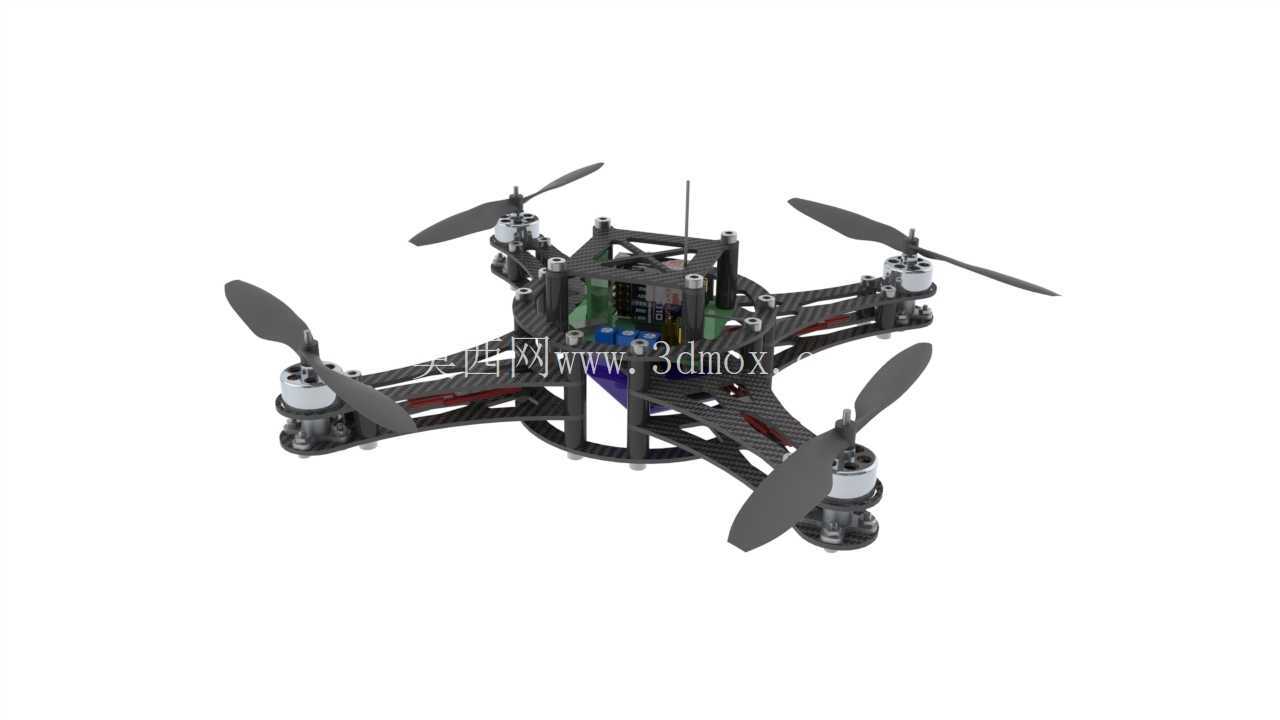

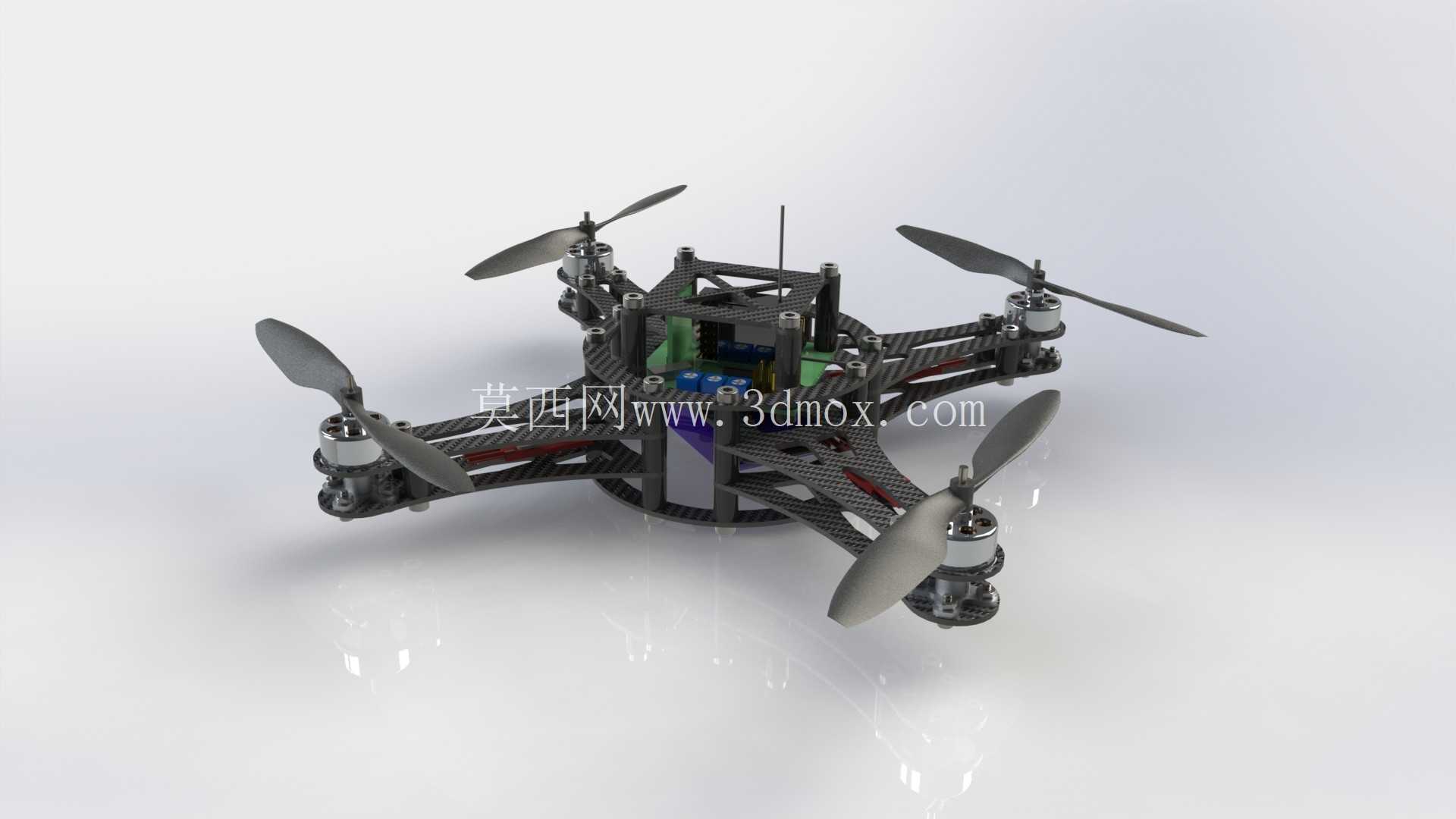

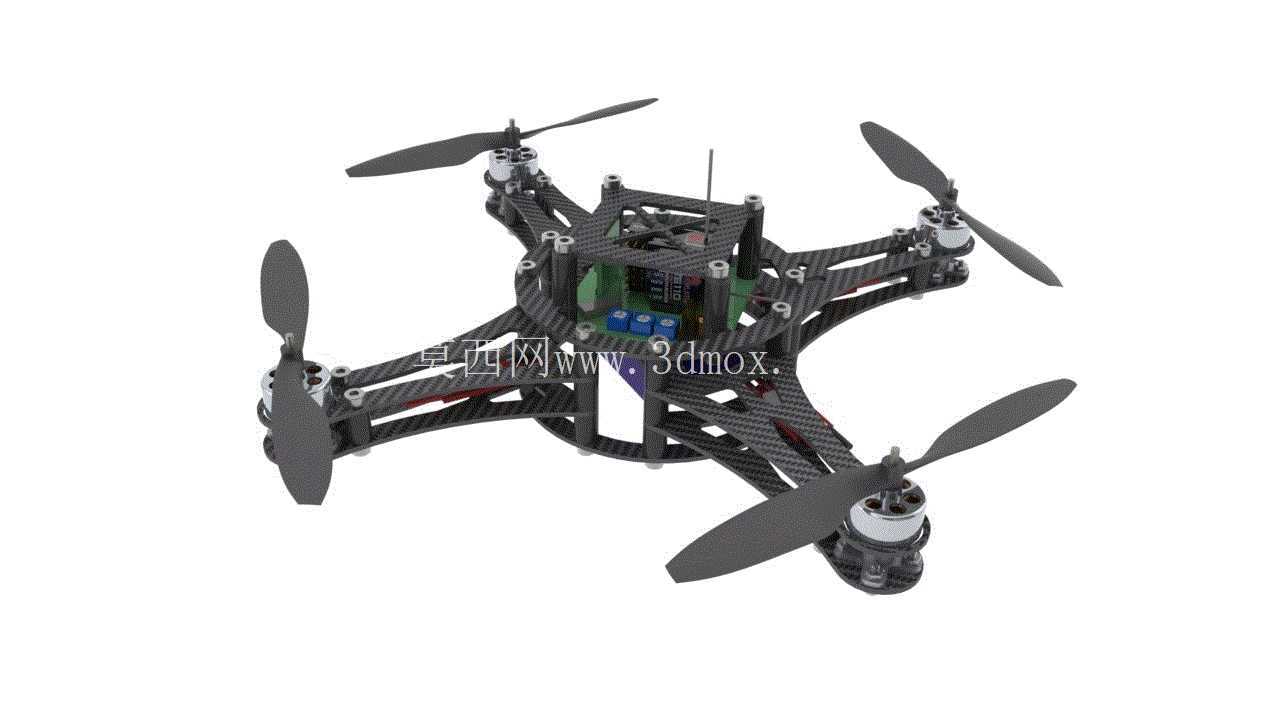

这款小型四旋翼飞行器的机架采用碳纤维板材叠层装配结构，核心设计目标是在保证机架刚性的前提下尽可能降低整机自重，适配小容量动力电池实现短距室内外低空飞行需求。整机外轮廓尺寸控制在165x165x52毫米，不含电池与螺旋桨的裸机架重量仅200克，紧凑的尺寸让它既可以作为航模爱好者的入门练习机型，也能搭载微型摄像模块完成小范围的低空巡检、狭小空间探查类作业任务。

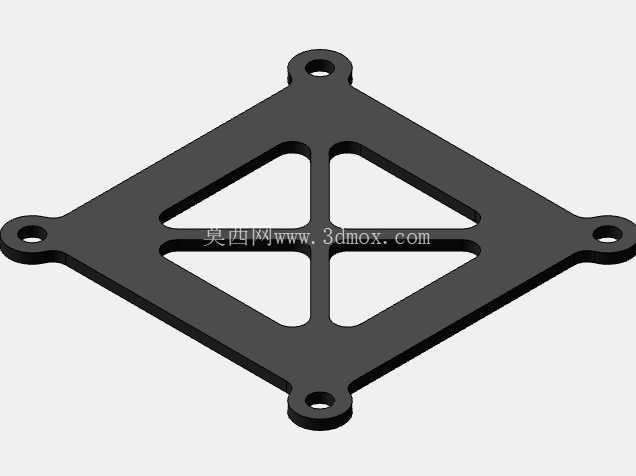

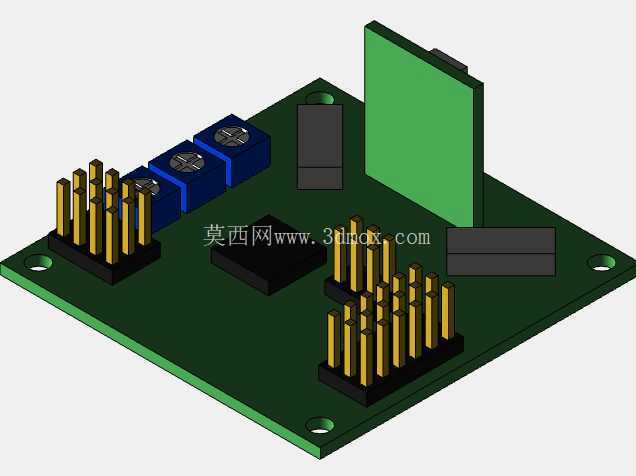

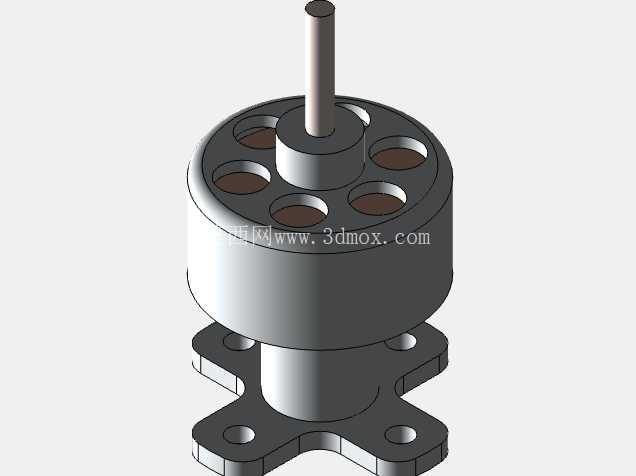

动力系统的选型完全匹配机架的载重边界，搭配2S规格850mAh容量动力电池，选用18x11尺寸规格、2000kv值的外转子无刷电机，配合5英寸规格螺旋桨，能够在整机全装配状态下提供足够的升力冗余，预留出约20克的载荷余量用于搭载额外的功能模块。飞控板安装位预留了50x50毫米的标准安装空间，四个安装孔采用M3规格螺纹孔，孔位中心距为44x44毫米，完全适配市面上主流的微型开源飞控硬件，不需要额外制作转接板就能完成装配，降低了后期改装的加工成本。

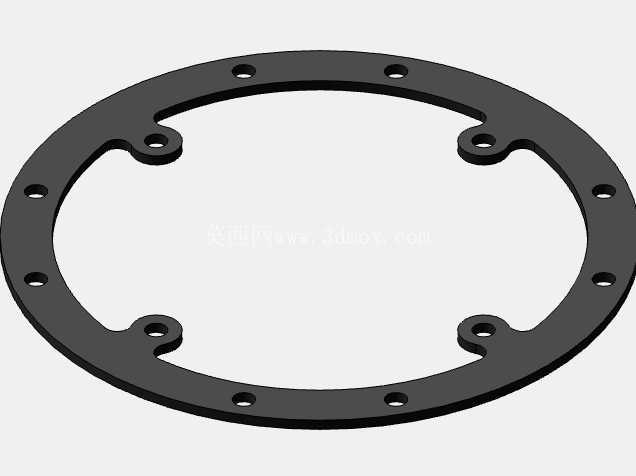

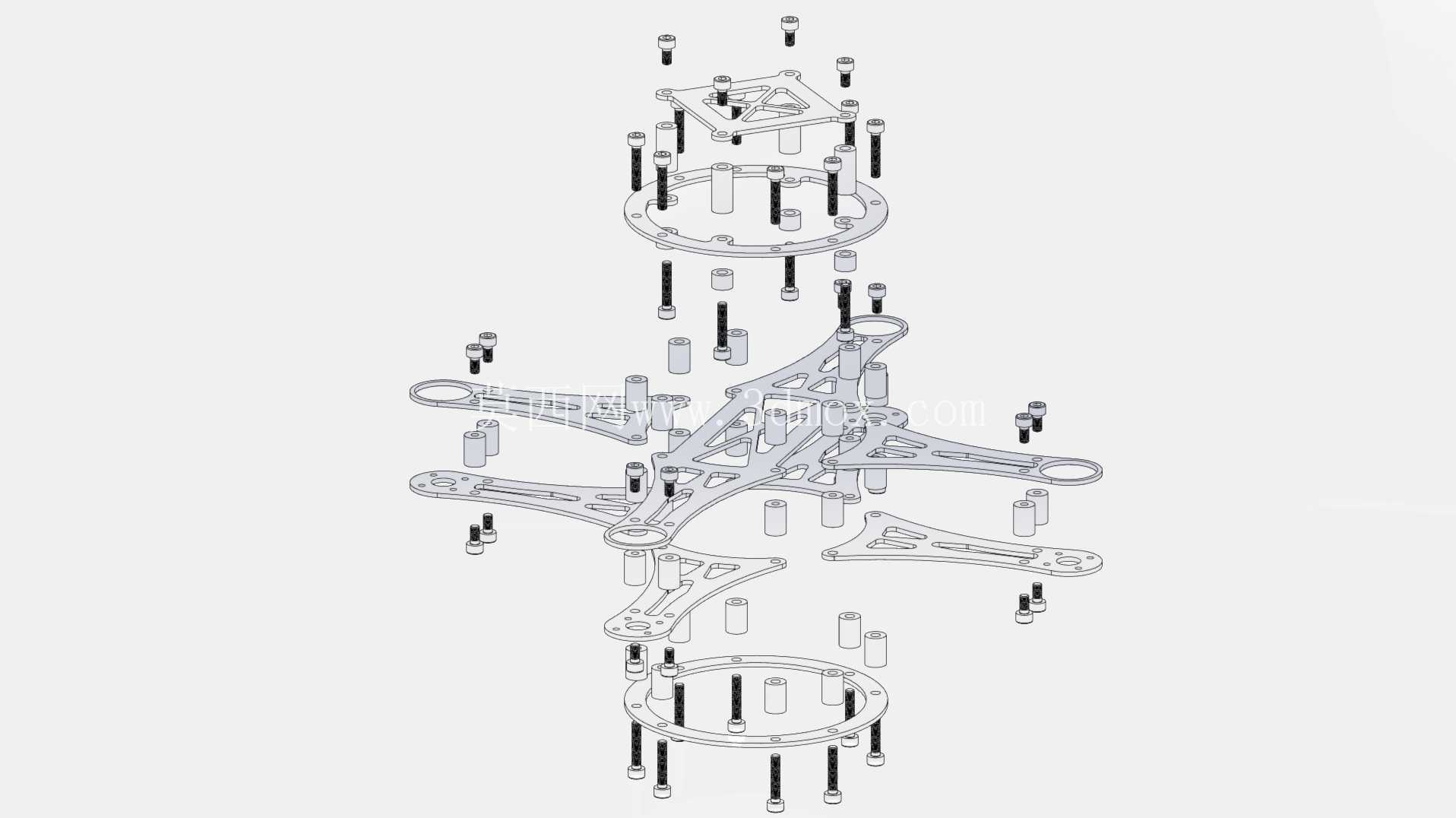

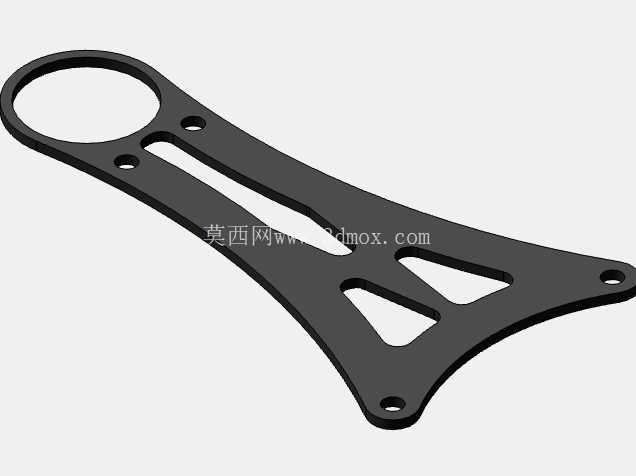

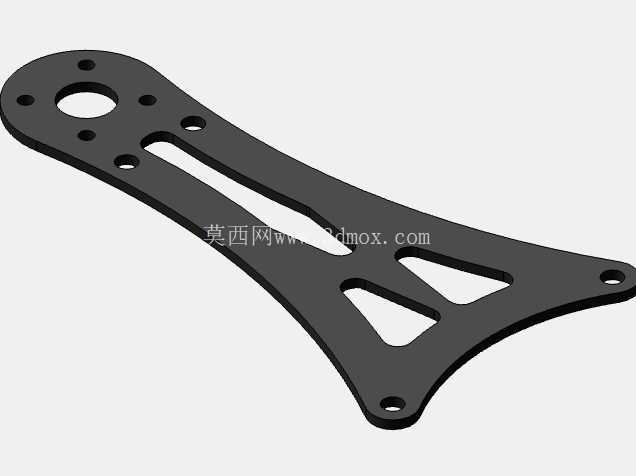

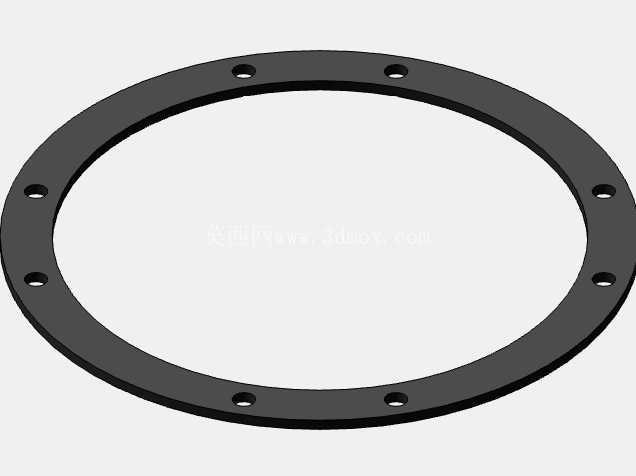

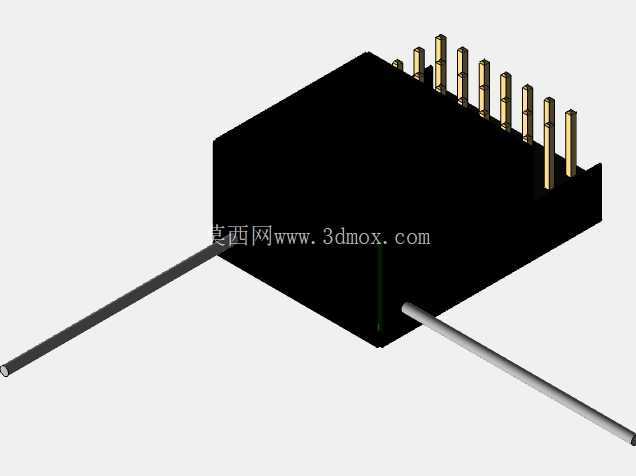

机架的机臂采用一体化碳纤维切割成型，四个机臂从中心底板向外对称延伸，电机安装座直接与机臂末端一体成型，减少了额外的连接固件数量，既降低了装配复杂度，也避免了多段连接带来的振动累积问题。中心区域采用上下两层碳纤维板夹装的结构，中间预留的空腔用于放置电池、电调、飞控等电子元器件，层间通过铝合金柱进行支撑固定，既保证了中心结构的抗扭刚性，也能给电子元器件留出足够的散热空间，避免长时间飞行时热量堆积影响元器件工作稳定性。

在实际飞行场景中，这款机型的定位偏向轻量化近距作业，不含电池的状态下整机重心严格控制在机架几何中心位置，装配电池后可以通过调整电池的前后位置微调重心，保证四个机臂的动力输出负载均衡，实测在标准载荷下的连续飞行时间约6分钟，能够满足短时间的航模飞行练习、室内场景航拍、狭小管道内部探查等场景的使用需求。机架的螺旋桨安装位预留了足够的安全间隙，相邻两个螺旋桨的旋转平面不会产生干涉，即使飞行过程中出现小幅的机体形变，也不会出现桨叶打桨的故障。

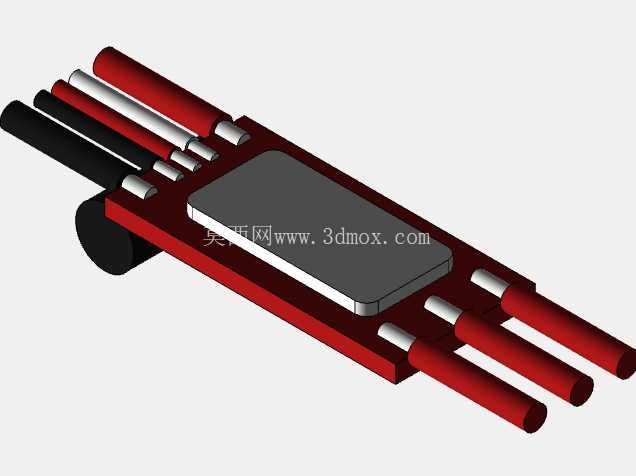

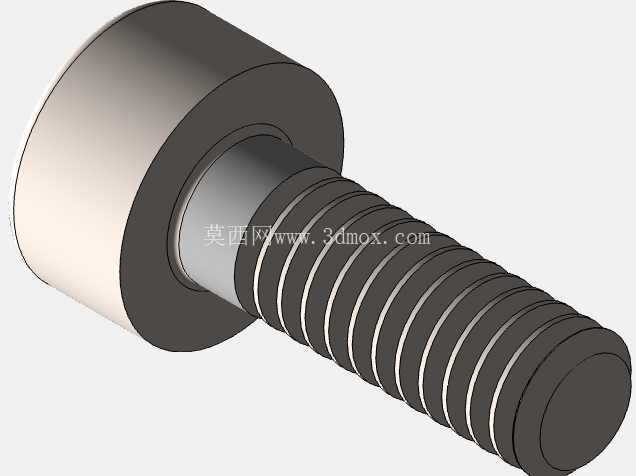

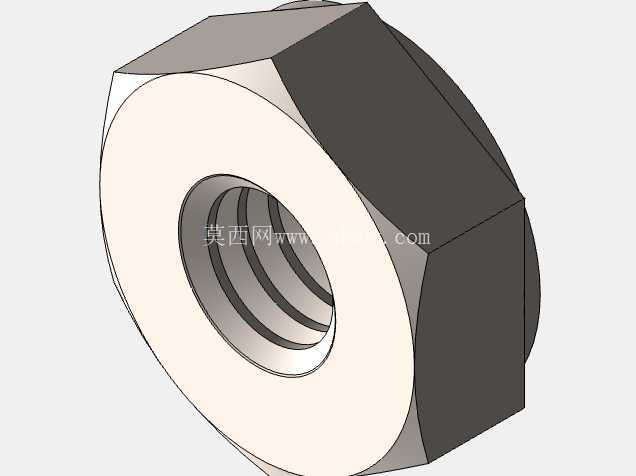

设计过程中充分考虑了日常维护的便捷性，所有连接紧固件都采用标准规格的M2、M3内六角螺丝，不需要特殊工具就能完成整机的拆装维护，机臂如果出现碰撞损坏，也可以单独更换单个机臂部件，不需要更换整个机架，降低了后期的使用维护成本。中心底板上预留了额外的布线槽位，电调的信号线、电源线可以沿着槽位规整布置，避免飞行过程中线材晃动干扰螺旋桨旋转，也能减少线材杂乱带来的电磁干扰问题，提升飞控系统的工作稳定性。起落部分没有额外加装独立起落架，直接利用机臂下方的结构高度提供离地间隙，能够在平整地面完成平稳起降，52毫米的整机高度可以保证底部搭载的微型摄像头不会在起降时接触地面，同时也进一步控制了整机的自重。
