折叠式四旋翼竞速无人机结构设计

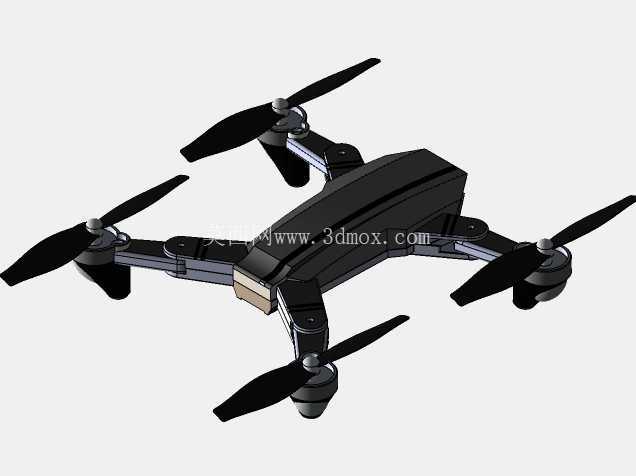

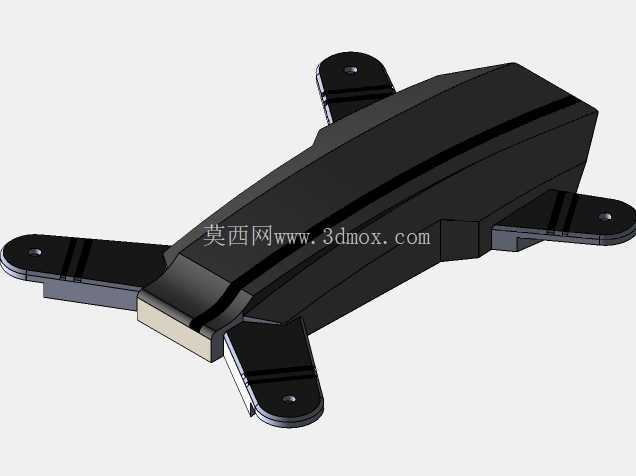

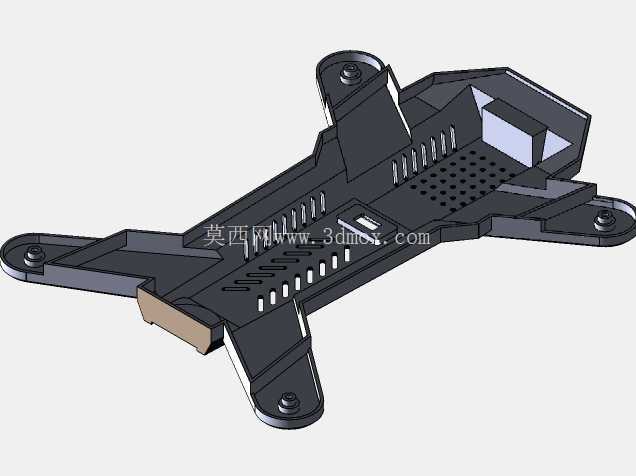

　　这款折叠式四旋翼竞速无人机的结构设计，首先围绕高速穿越飞行的核心需求展开，机臂采用折叠铰接结构，在非作业状态下可将四个带动力单元的机臂向机身主体方向收拢，大幅缩小收纳占用空间，方便户外作业时的携带与转运，展开后机臂与机身主体通过定位卡扣实现刚性锁止，避免高速飞行过程中机臂出现晃动偏移，保障动力输出的同轴度精度。机身主体采用流线型上盖设计，上盖曲面沿飞行前进方向做渐收处理，能够降低高速前飞时的空气阻力，同时上盖与机身内部的电池仓、飞控安装位做了适配性的结构避让，内部预留的安装空间可同时容纳飞控板、电调、电池以及图传模块，各模块的安装位均设置了定位柱与走线槽，避免飞行过程中模块移位，同时规整内部走线减少信号干扰。

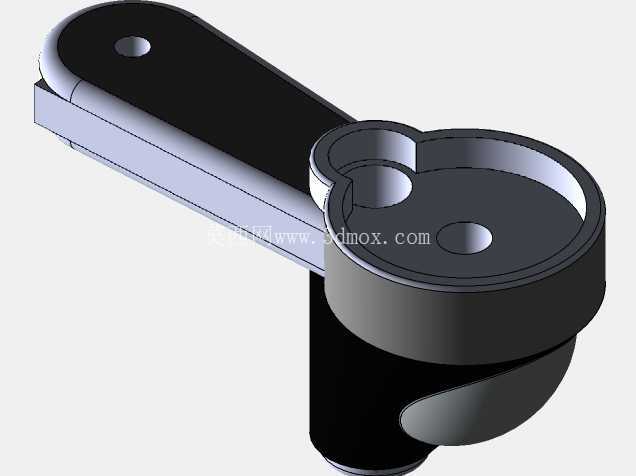

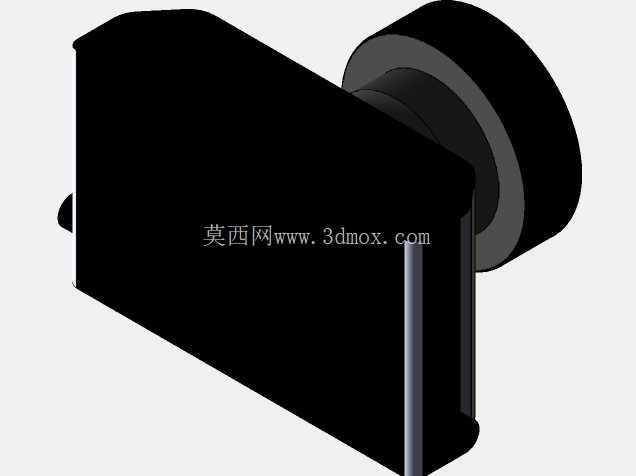

　　四个旋翼动力单元对称分布在机臂末端，电机安装座与机臂采用一体化结构设计，减少装配连接环节带来的振动传递，桨叶采用快拆式安装结构，可在户外作业时快速更换受损桨叶，无需额外工具辅助。起落部分未设置额外的突出脚架，而是利用机臂末端的电机座底部做圆弧凸起处理，在降落时可提供支撑，同时避免突出结构增加飞行风阻，也能减少穿越狭窄空间时的结构干涉。从安装边界来看，机臂完全展开后，旋翼的旋转平面不会超出机身横向与纵向的安全边界，相邻旋翼的旋转范围留有足够安全间隙，避免高速飞行时桨叶出现打桨风险；机身底部预留了摄像头安装位，可适配第一视角飞行的摄像头模块，安装位的角度可根据飞行需求做小范围调整，满足竞速飞行时的视角需求。

　　结构设计上，整机的重心落在四个旋翼形成的升力中心正下方，电池安装位靠近重心位置，更换不同容量电池时不会造成整机重心出现大幅偏移，保障飞行姿态的稳定性。机臂的铰接部位做了阻尼与限位设计，展开到位后可自动锁止，收拢时只需按压锁止卡扣即可操作，铰接轴采用耐磨材质，可承受多次反复折叠展开的磨损，不会出现松旷问题。机身外壳的拼接缝隙采用错位止口设计，既可以提升外壳的拼接刚性，也能在小雨天气下阻挡少量雨水溅入机身内部，保护内部电子元件。

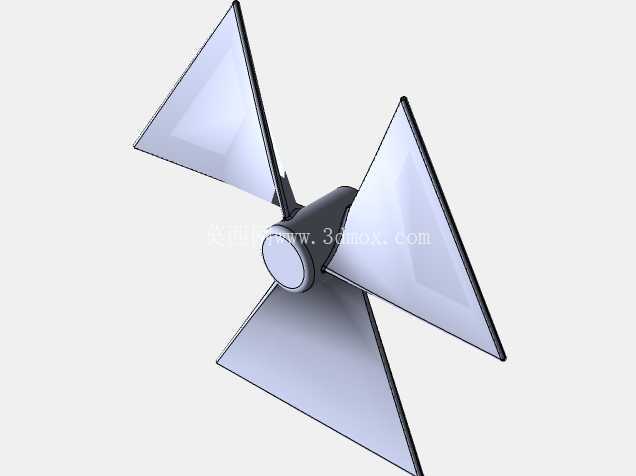

　　在实际应用场景中，这类竞速无人机可用于户外穿越飞行训练、航模赛事竞速作业，也可搭载轻量化的拍摄设备完成狭小空间的快速巡检作业，比如厂区管道外部的快速巡查、林区狭窄区域的快速踏勘等场景，依靠其灵活的机动性能与较小的收纳体积，可快速抵达作业区域完成任务。动力单元的安装座预留了散热间隙，飞行时的迎面气流可直接穿过间隙带走电机与电调工作产生的热量，避免长时间大油门飞行时动力单元出现过热问题。机身内部的电池仓设置了弹性压片，可固定不同厚度的锂聚合物电池，适配不同续航需求的电池配置，电池接口位置预留了足够的插拔空间，更换电池时无需拆解机身外壳，可快速完成电池更换提升作业效率。整机的结构件拆分充分考虑了后期维护的便利性，上盖通过几颗螺丝即可与机身框架分离，内部的飞控、电调等模块均可单独拆卸更换，机臂部分如果出现碰撞损坏，也可单独更换单个机臂组件，无需更换整个机身主体，降低后期维护成本。旋翼的桨叶采用低风阻翼型设计，在高转速下可提供足够的升力，同时桨叶的根部做了加强处理，减少急加速、急转向时桨叶根部的应力集中，避免大机动飞行时桨叶出现断裂问题。
