小型四旋翼航拍巡检飞行器结构设计

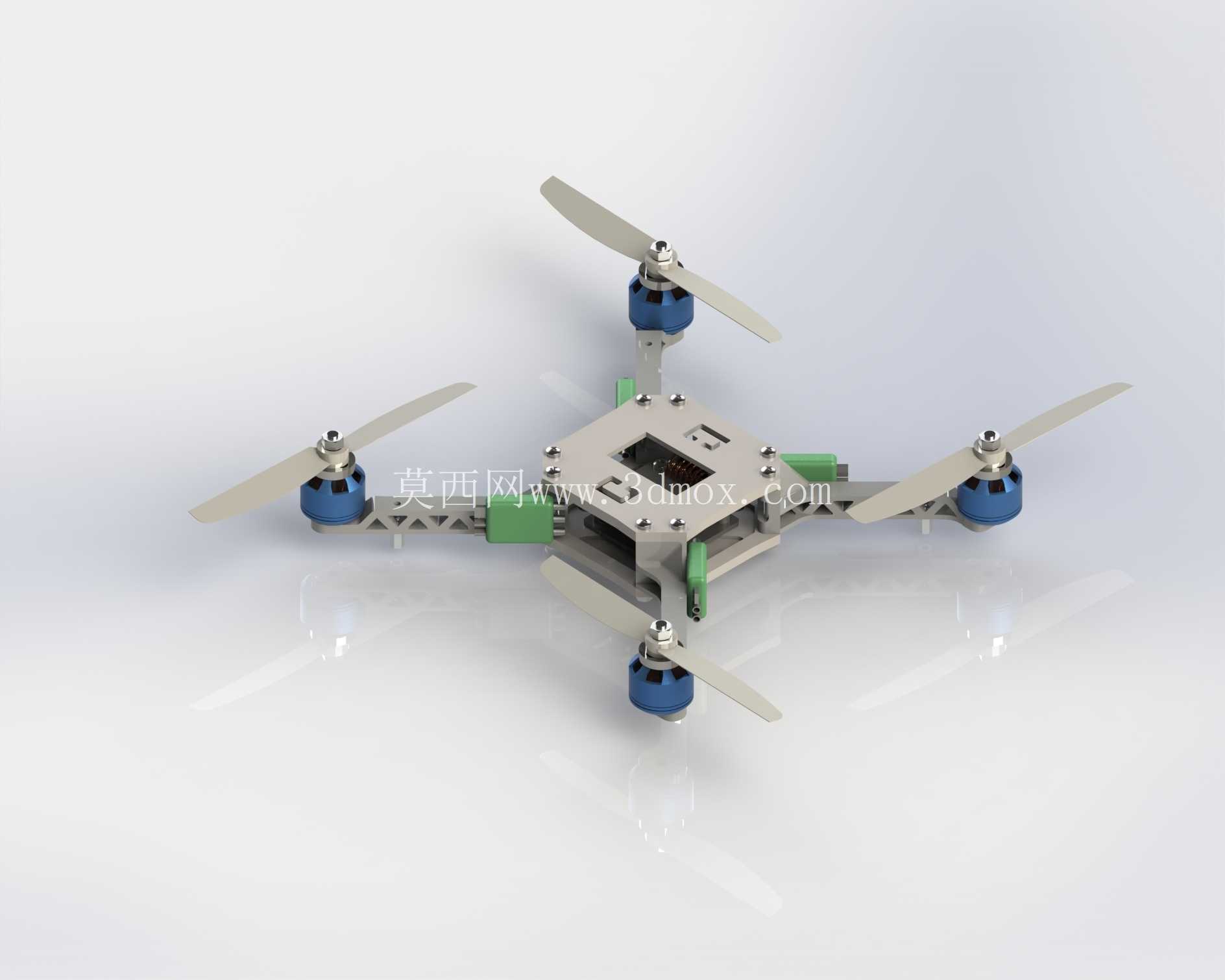

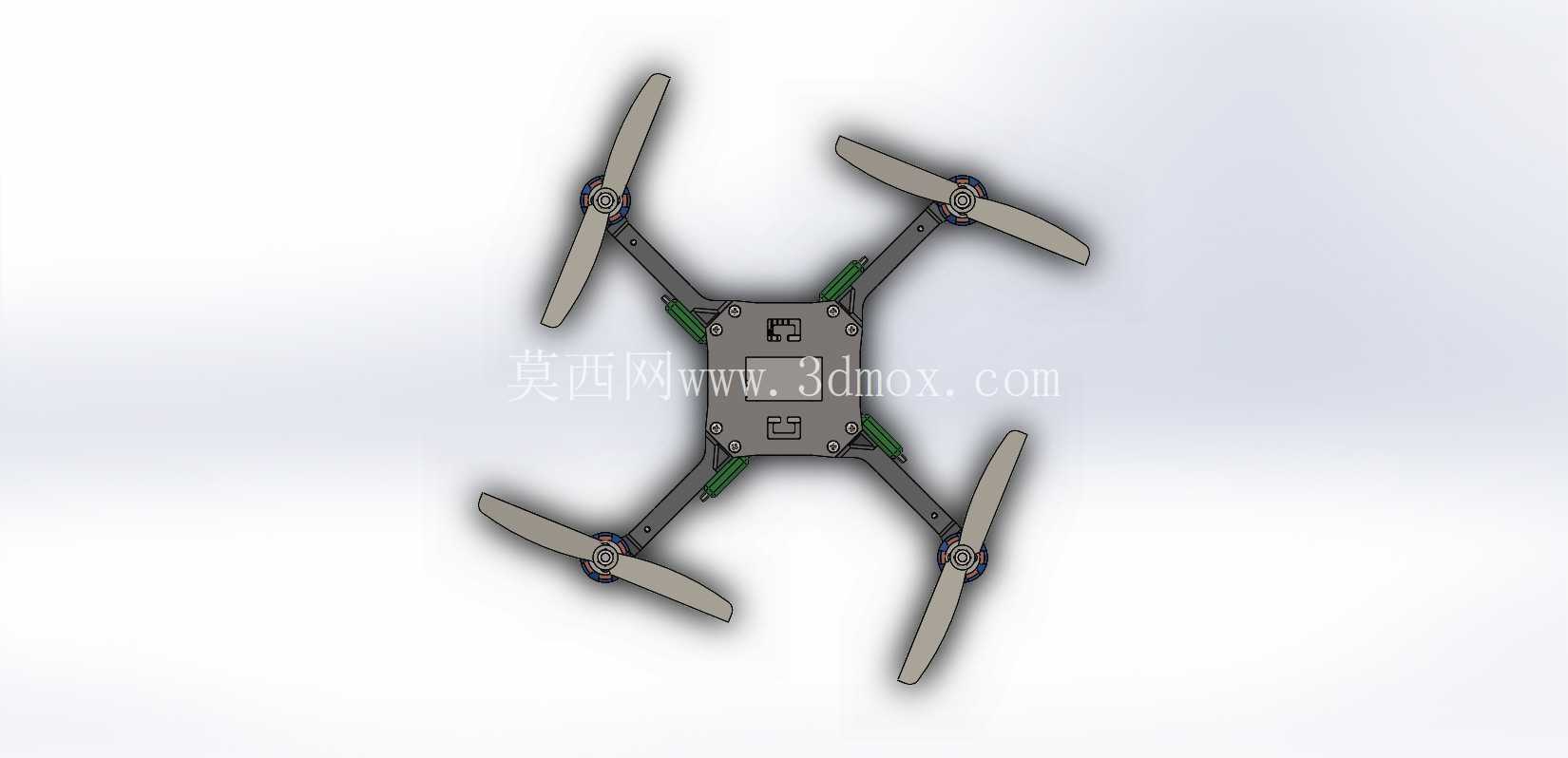

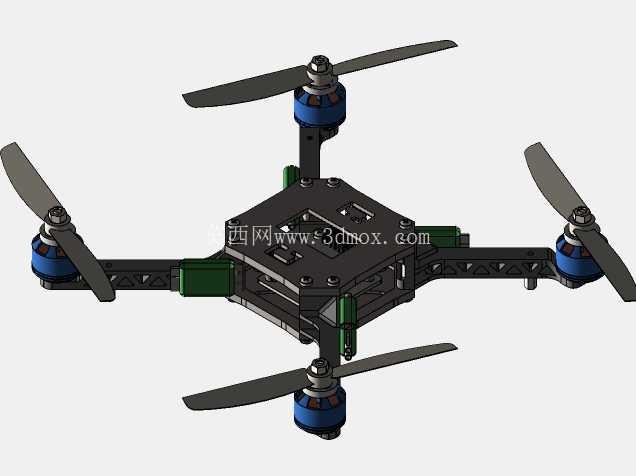

　　这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的载荷适配需求展开，日常可覆盖园区安防巡检、农林小范围植保取样、低空航拍摄影、轻量物资短途转运等多个民用作业场景，机架的载荷冗余预留了150g的安装空间，可根据作业需求快速更换高清摄像头、微型气体采样模块、小型抛投装置等不同功能组件，无需对主体机架做打孔、切割等二次改装。从结构布局来看，采用了经典的X型旋翼排布，四个机臂采用等长对称设计，单个机臂长度从中心安装板边缘到电机座中心为120mm，整机对角旋翼轴距控制在330mm，这个尺寸边界既保证了旋翼转动时不会产生气流干涉，也能让整机收纳后可放入常规尺寸的双肩背包侧袋，满足外业作业的便携携带需求。

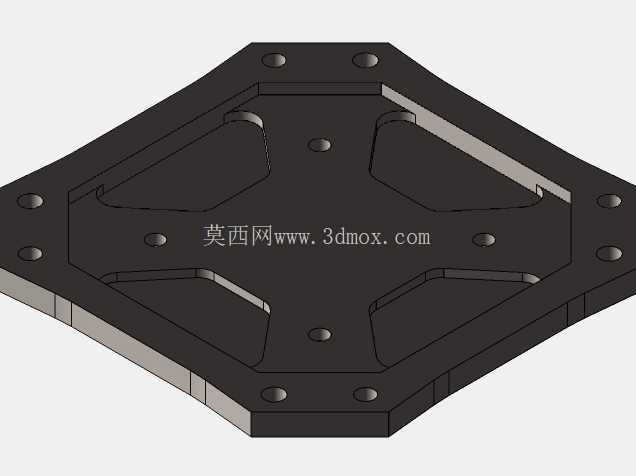

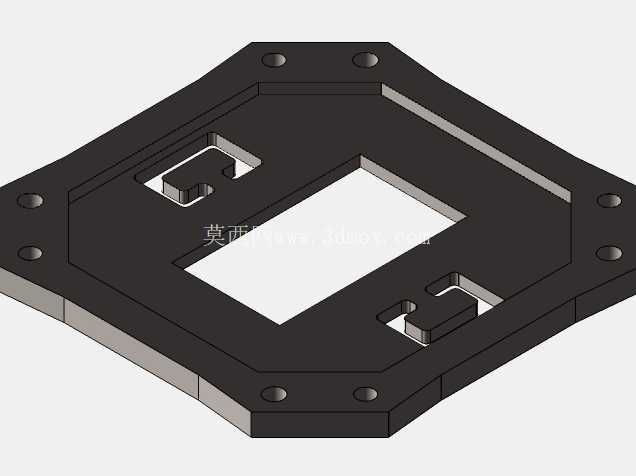

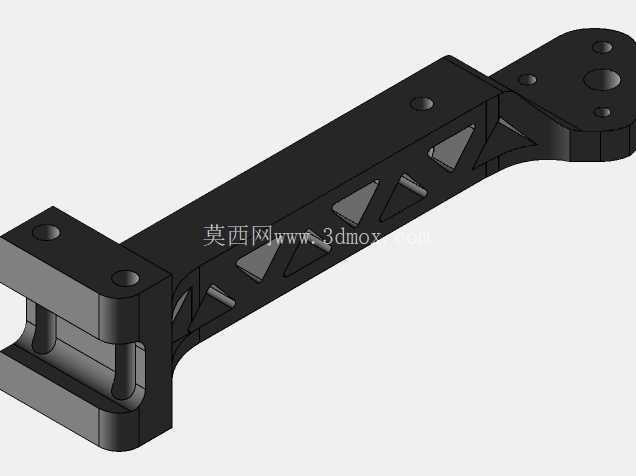

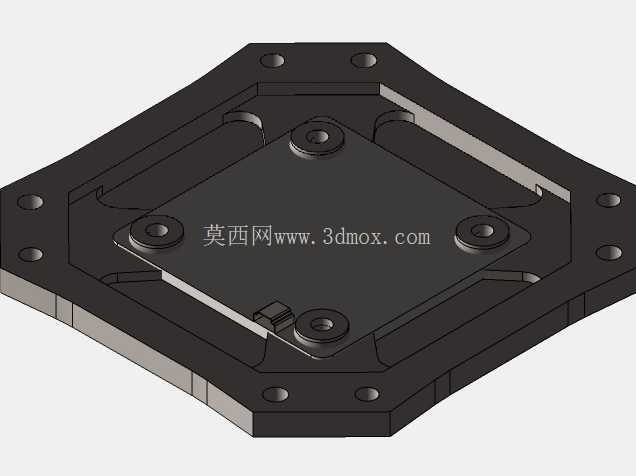

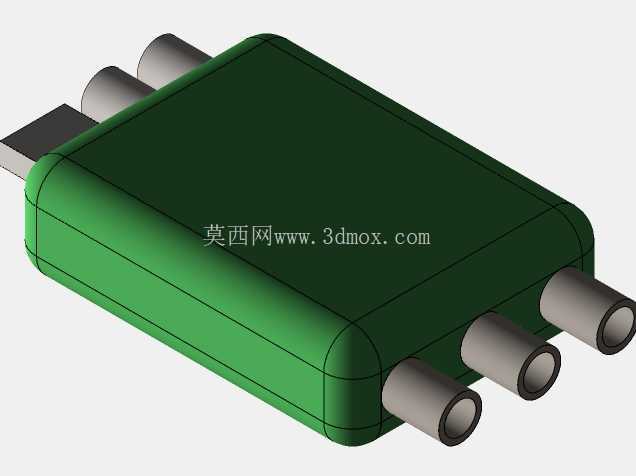

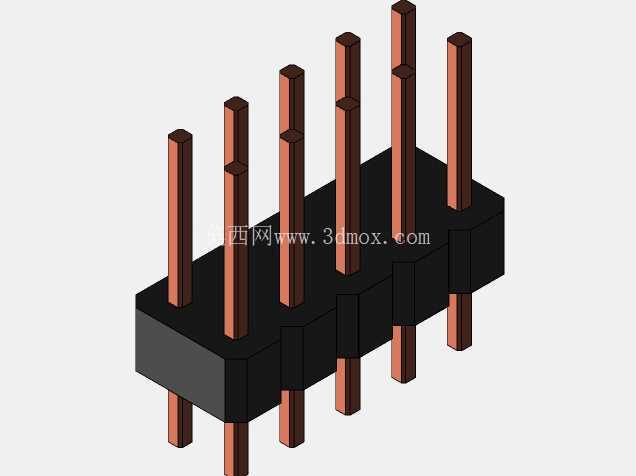

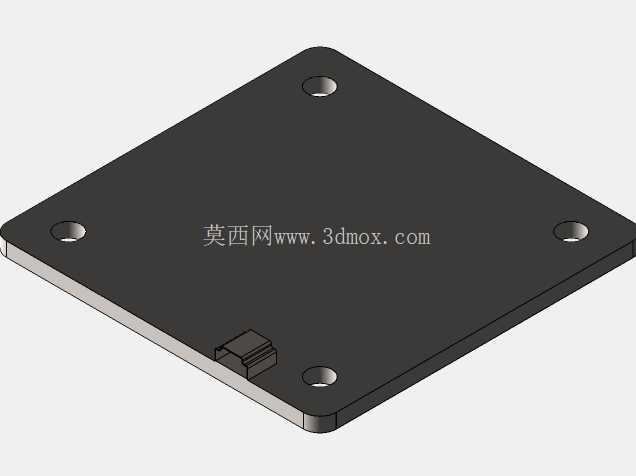

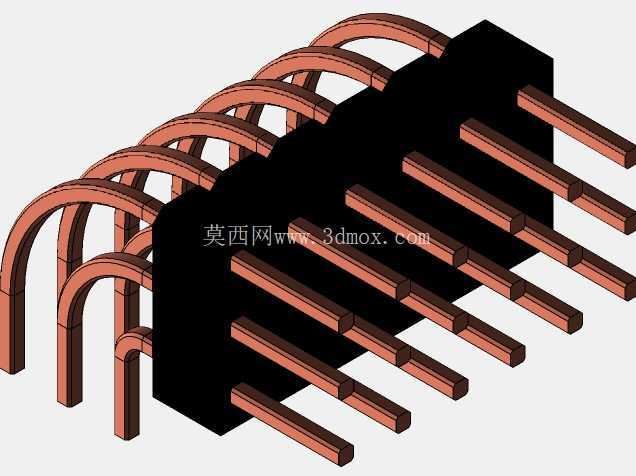

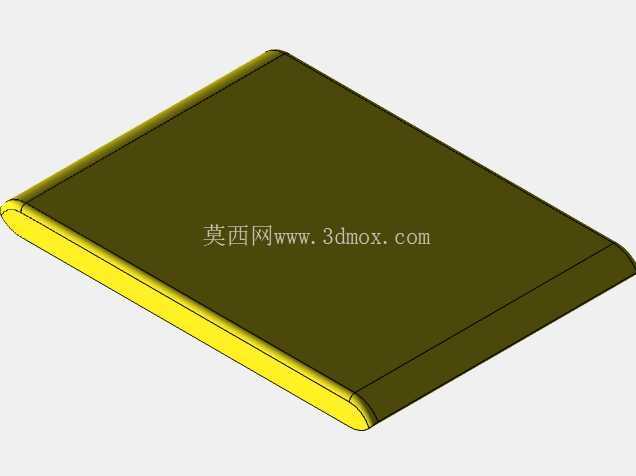

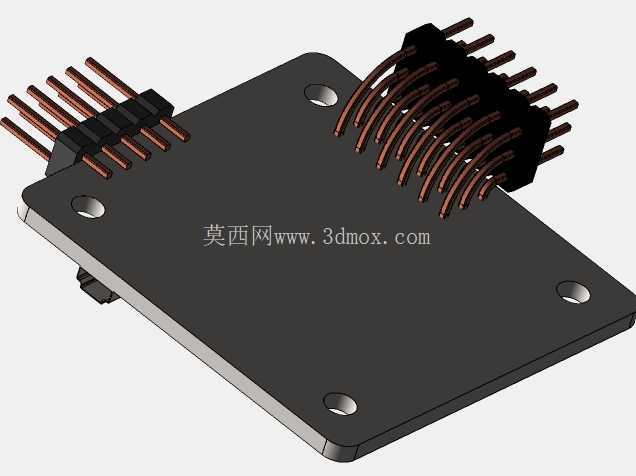

　　机臂与中心主板的连接采用快拆式卡扣结构，卡扣的配合公差控制在0.1mm以内，既可以避免飞行过程中机臂出现晃动偏移，也能在机臂受撞击损坏时快速更换备件，无需拆解整机组装结构。中心承载板采用分层式设计，上层预留飞控模块、GPS模块的安装定位孔，孔位间距兼容市面上主流的开源飞控安装尺寸，中层为电池仓，可适配2S到3S的锂聚合物电池，电池仓设置了弹性绑带固定位，可兼容不同厚度的电池安装，下层预留了功能载荷的安装滑轨，载荷模块可沿滑轨滑动调整重心位置，保证整机重心始终落在旋翼升力的中心交点处，降低飞控的姿态修正功耗，提升飞行续航表现。

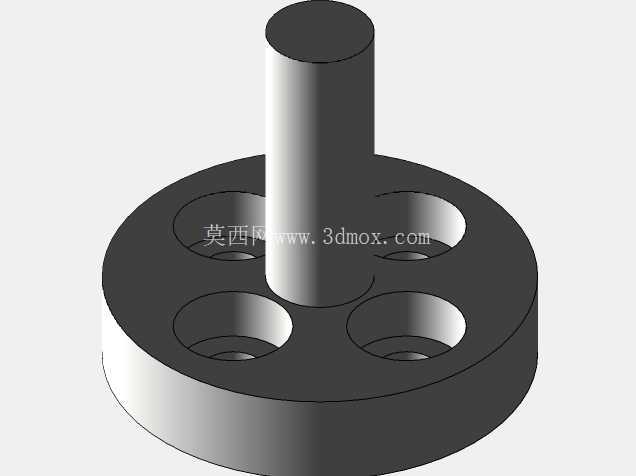

　　旋翼动力座的安装位置做了1.5度的内倾角度设计，这个微小的倾角可以让旋翼产生的升力形成向内的分力，提升飞行器悬停时的姿态稳定性，尤其是在3-4级风的户外作业场景下，能明显降低姿态修正的频率，减少动力损耗。每个机臂的末端都设置了防撞凸台，凸台高度略高于旋翼旋转平面的最低点，在飞行器意外触地或者碰到障碍物时，凸台会先接触障碍物，避免旋翼直接撞击硬物导致炸机。整机的走线全部采用内嵌式设计，机臂内部预留了直径4mm的走线孔，电调与电机的连接线全部从机臂内部穿过，既可以减少飞行时的风阻，也能避免线材外露被旋翼打到造成短路故障。从安装边界来看，中心板的上层安装区域尺寸为60mm60mm，可兼容最大尺寸为55mm55mm的飞控主板安装，电池仓的内部尺寸为80mm40mm25mm，可容纳最大容量为2200mAh的3S锂聚合物电池，下层载荷滑轨的有效安装长度为70mm，可固定重量不超过180g的功能模块。起落架采用轻量化的弧形支脚设计，支脚高度为35mm，这个高度既可以保证下层安装的载荷模块不会在降落时接触地面，也能在降落时起到缓冲作用，支脚的弧度设计可以在飞行器以小角度倾斜触地时分散冲击力，避免硬冲击直接传递到中心板损坏飞控元件。

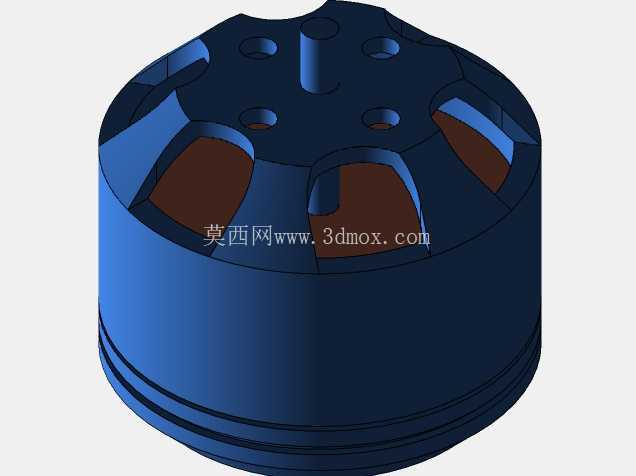

　　整个机架的结构受力经过了优化，机臂与中心板的连接位置做了加强筋设计，加强筋的厚度为2mm，可承受最大5kg的瞬时冲击力，在飞行器做急停、急转弯等大机动动作时，机臂不会出现形变导致旋翼平面偏移。旋翼采用两叶式设计，旋翼长度为8英寸，螺距为4.5，这个参数搭配2204型号的无刷电机，可在保证足够升力的前提下降低转动噪音，适合在居民区、园区等对噪音敏感的场景作业。整机的所有连接螺丝都采用内六角防松螺丝，螺丝孔位都做了沉头设计，螺丝安装后不会突出结构表面，减少飞行时的风阻。在做结构建模的时候，特意把所有配合面的公差都做了分级标注，定位面的公差控制在0.05mm，安装孔的位置度公差控制在0.1mm，保证加工出来的零件可以直接组装，不需要额外的锉修调整。机臂的材质设计选用碳纤维复合板材，中心板采用玻纤增强尼龙材质，既保证了结构强度，也把整机空机重量控制在180g以内，搭配2200mAh电池时整机起飞重量为420g，单块电池的悬停续航可达到18分钟，满足单次外业作业的时长需求。
