ESP系列开发板适配防护外壳结构设计

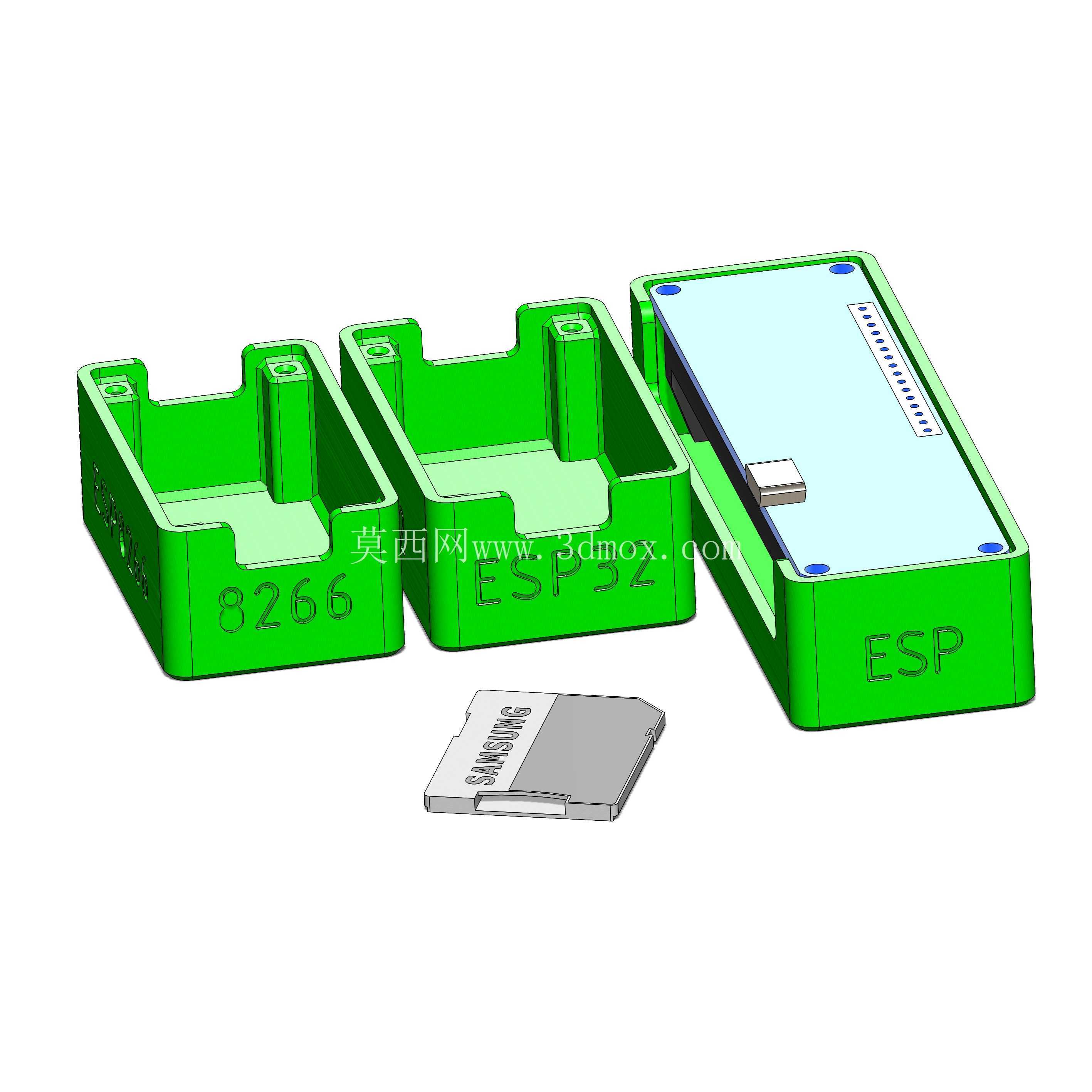

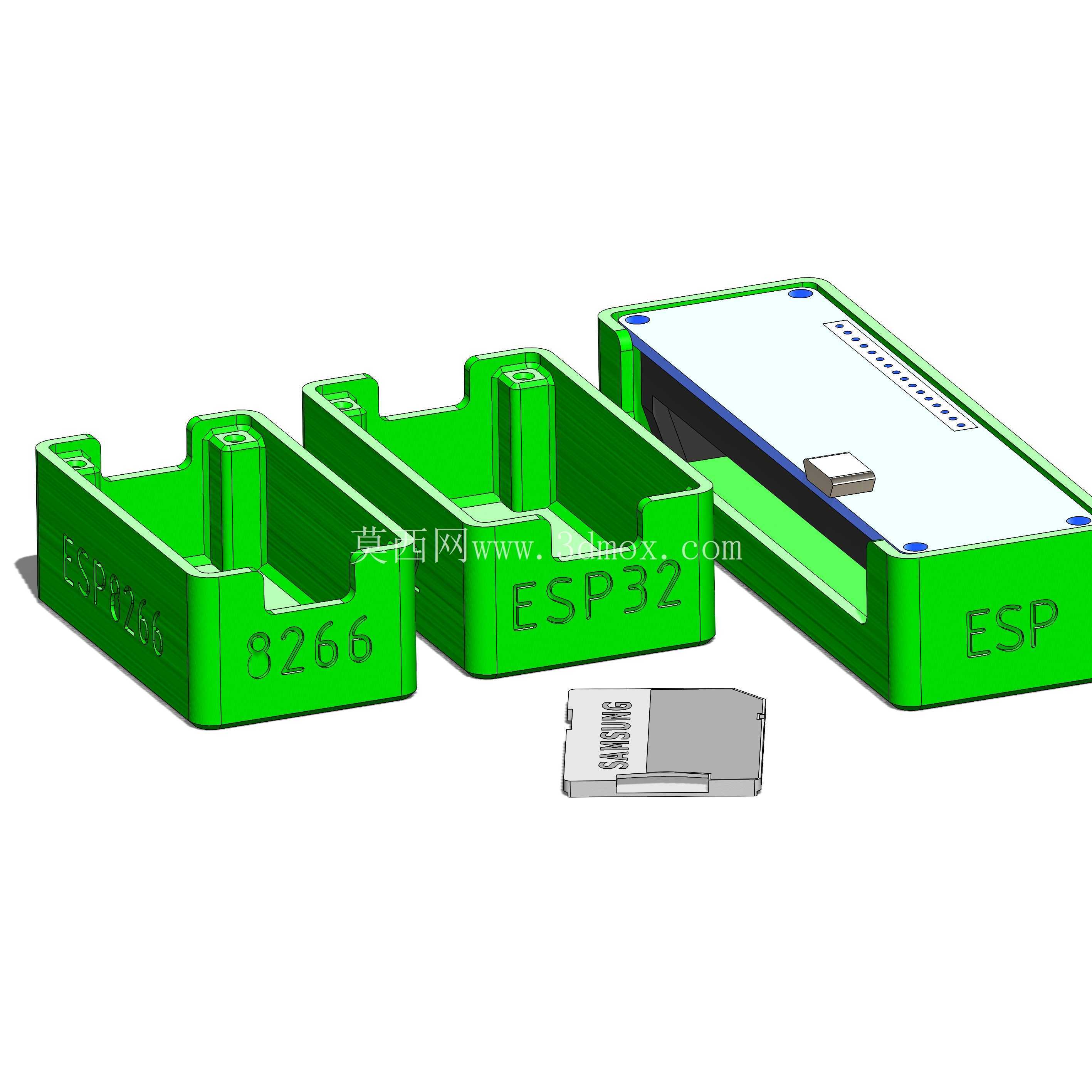

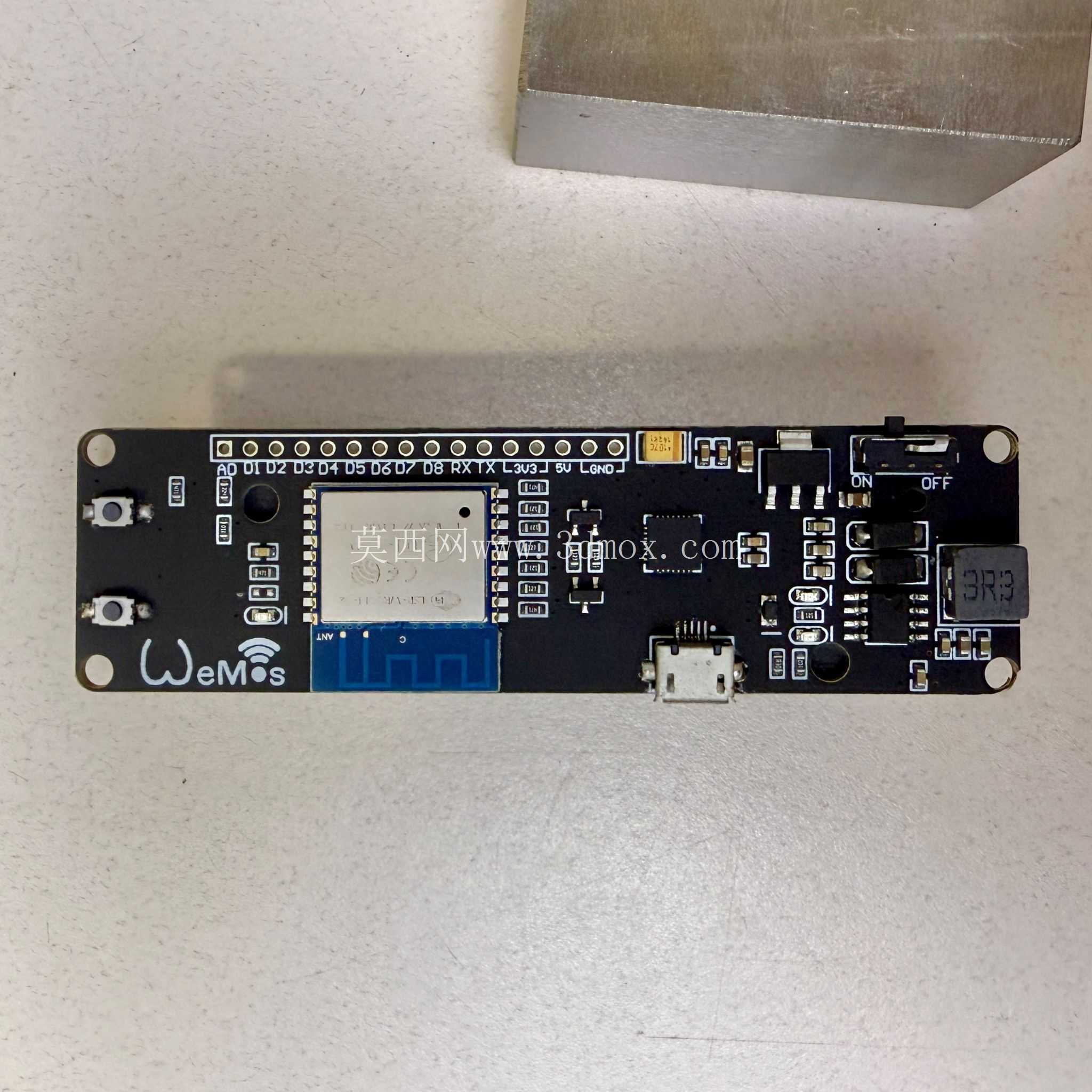

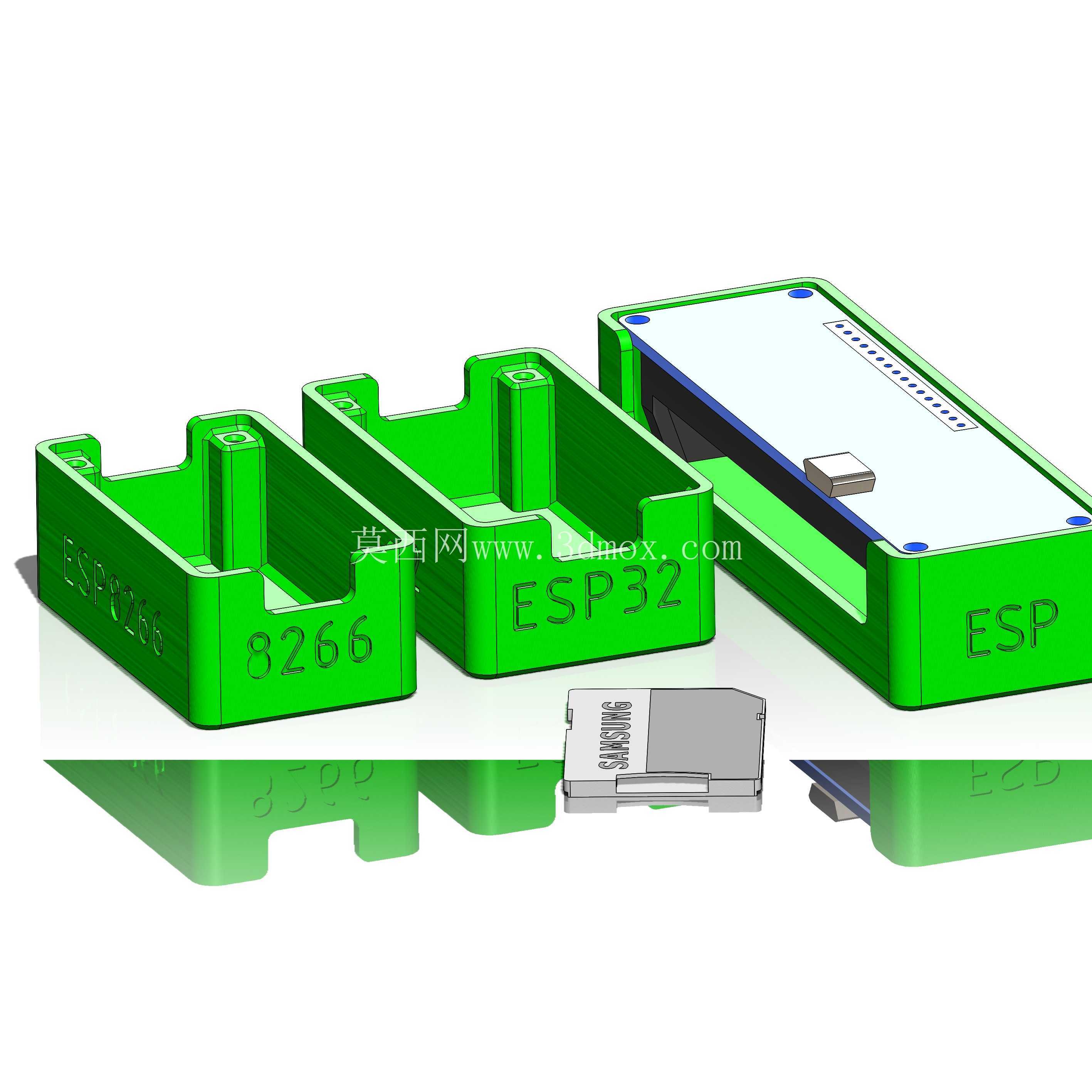

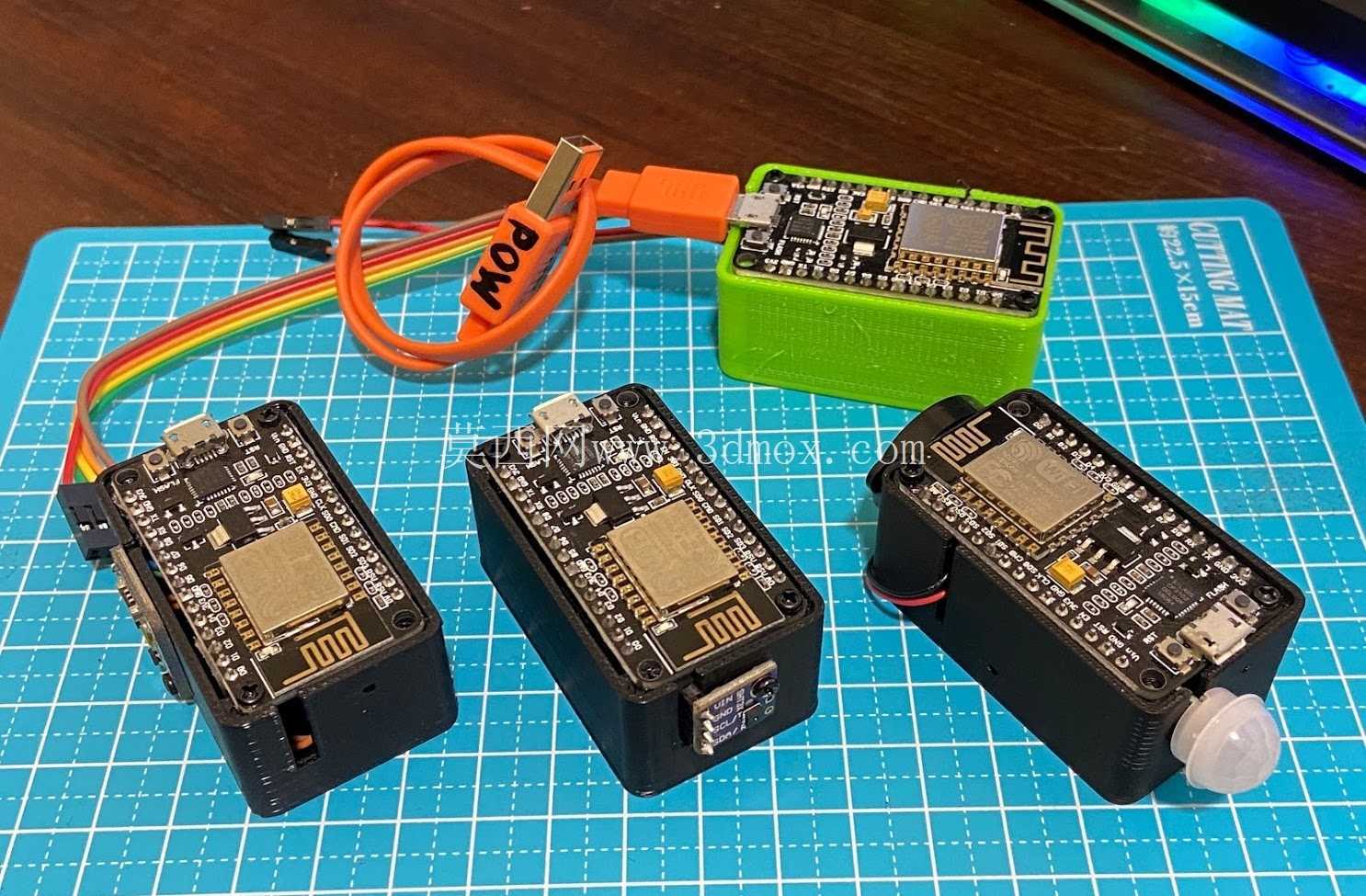

在嵌入式开发、物联网原型验证的日常作业场景里，开发板的裸板使用始终存在引脚弯折、电路短接、外力磕碰损坏的隐患，尤其是在多设备联调、现场传感器部署、临时功能测试的过程中，没有外壳防护的开发板很容易因为桌面杂物堆积、接线拉扯、误触导电物件出现故障，拖慢项目验证进度。这款适配ESP系列开发板的防护外壳，正是针对这类实际工程痛点设计的结构件，覆盖ESP8266、ESP32、ESP-WROOM、NodeMCU、ESP-12E等多款主流常用开发板的安装尺寸，不需要额外修改板卡结构就能完成装配。

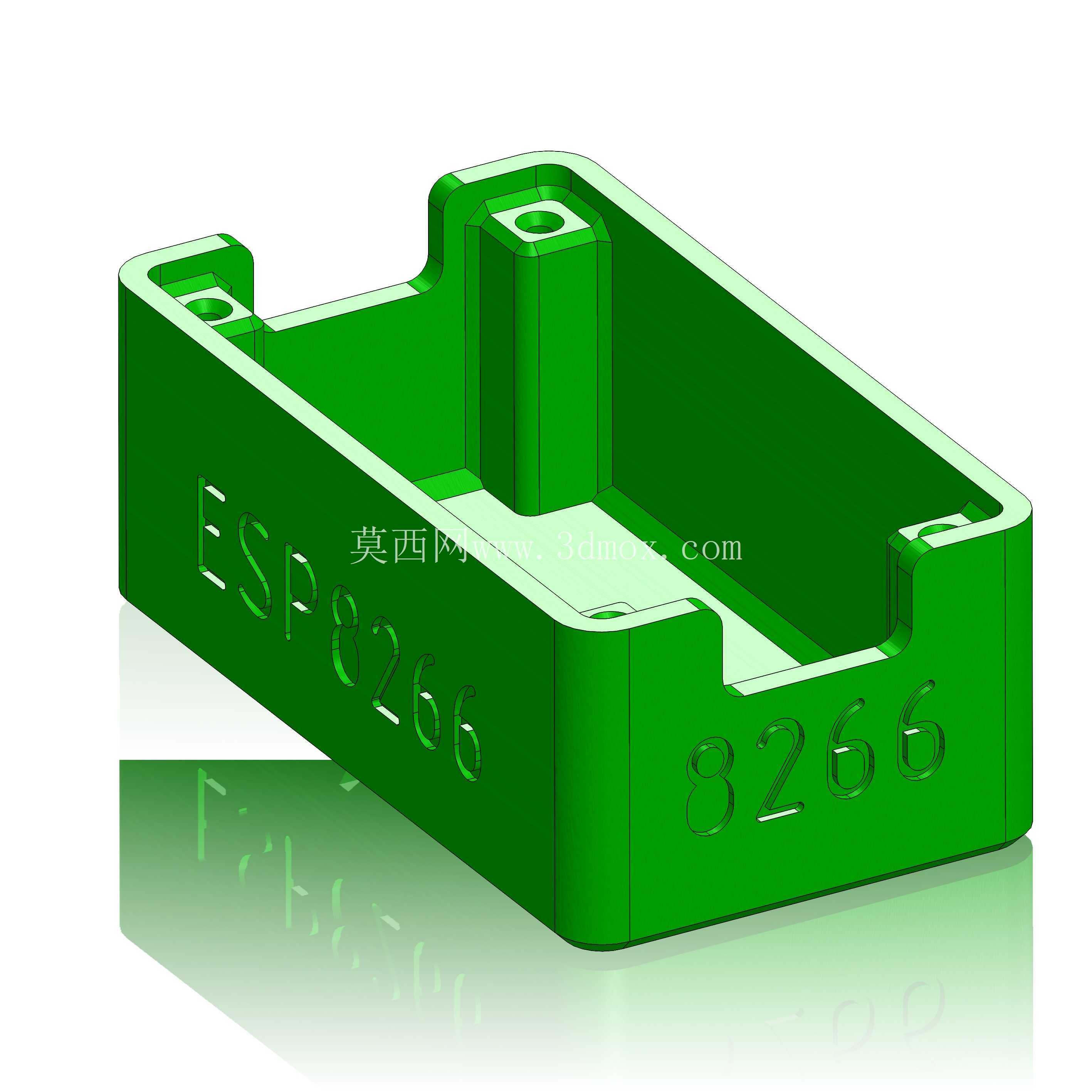

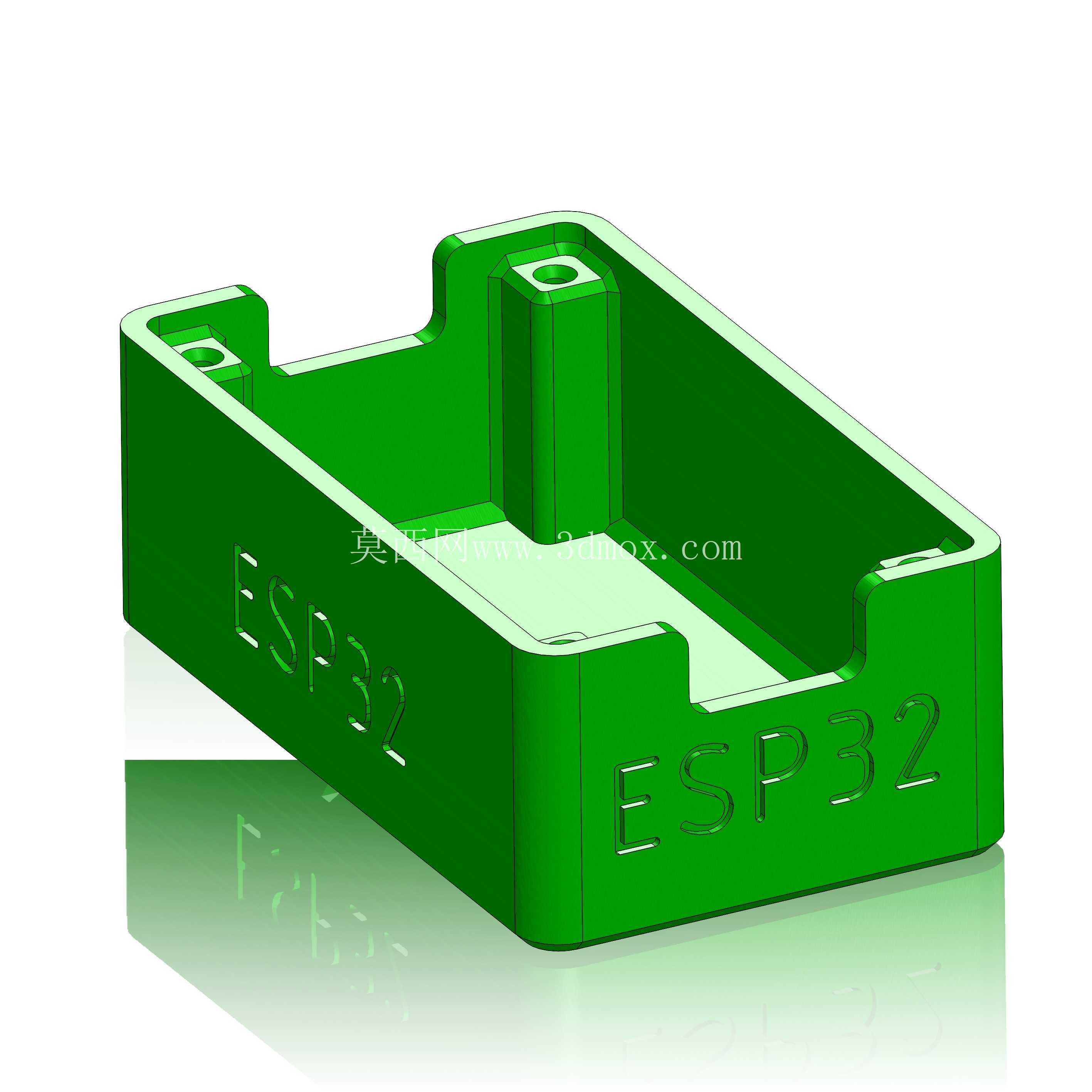

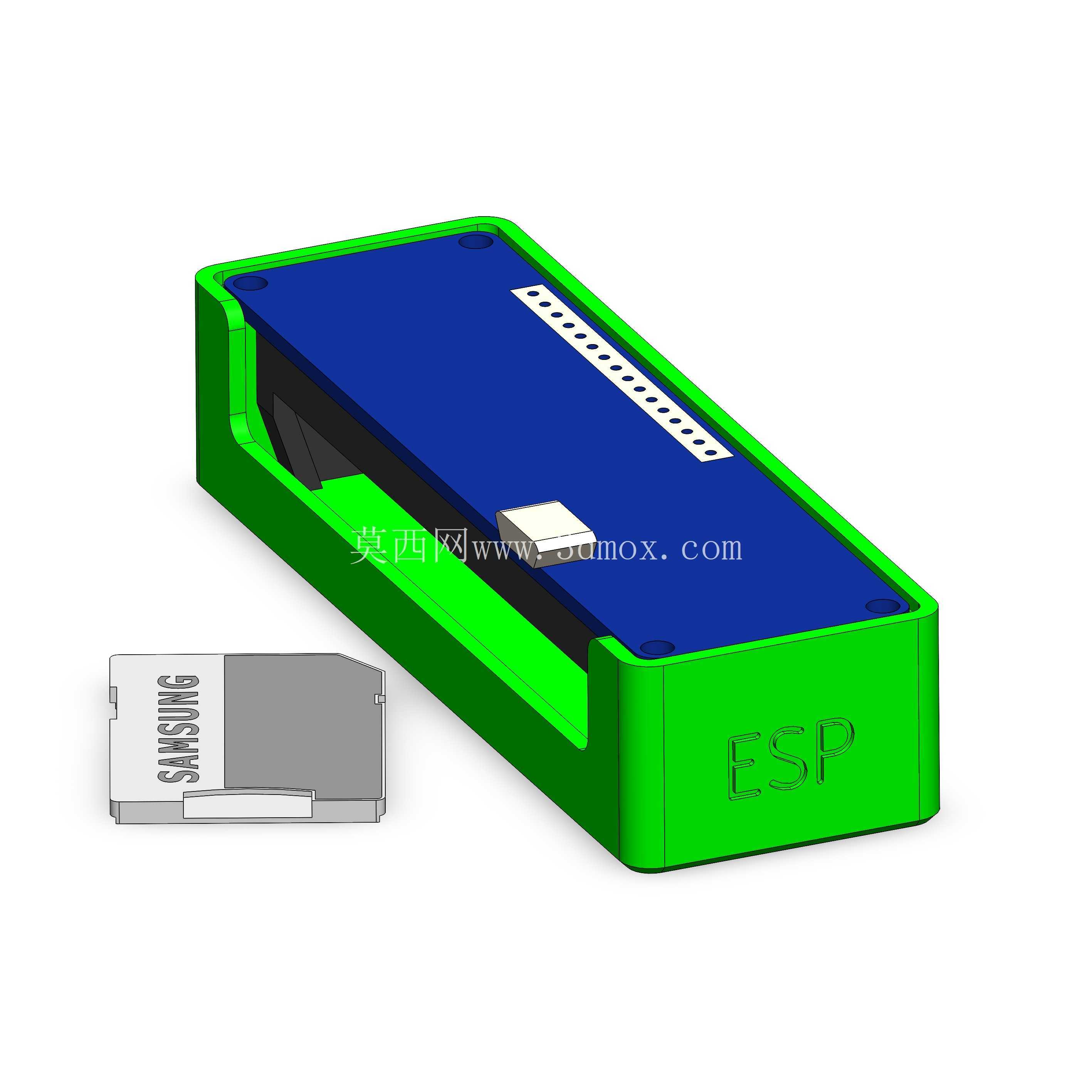

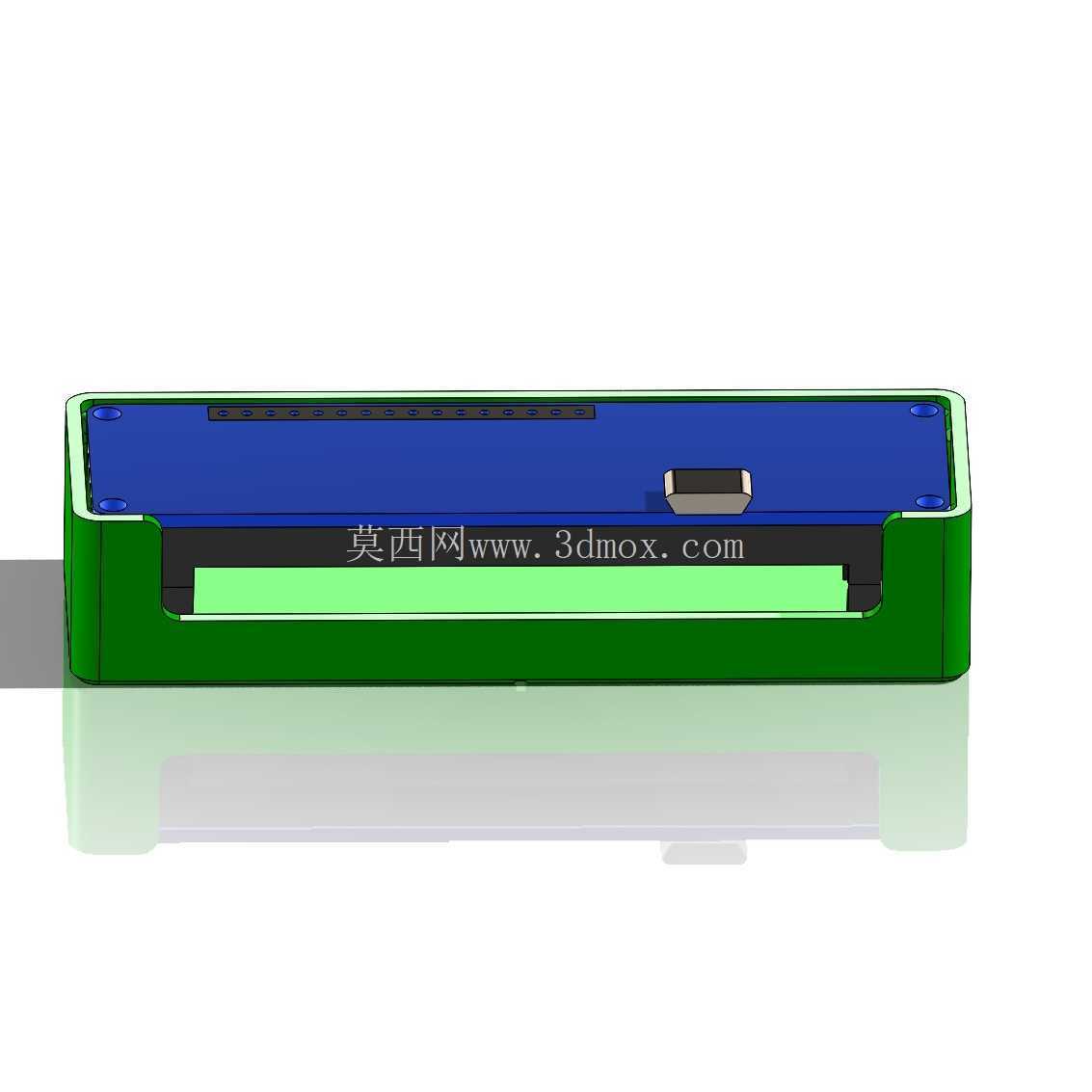

从结构设计思路来看，这款外壳没有采用全封闭的冗余设计，而是在保证核心电路板防护能力的前提下，预留了足够的操作空间：壳体内部做了对应板卡边缘的定位卡槽，装入开发板后不会出现横向窜动，不需要额外打胶固定，后期拆取板卡也十分方便。壳体侧壁专门设计了电线穿出的插槽，外接传感器、电源、通讯线的时候，可以直接从插槽位置规整走线，避免多股线材在壳体内部缠绕拉扯，同时也能对线材起到一定的固定作用，减少接线端子因为外力拉扯松脱的概率。壳体的上盖部分预留了对应板载指示灯、按键的对位缺口，盖上外壳之后依然可以直接观察板卡运行状态、触发板载功能按键，不需要频繁拆开外壳操作。

安装固定方面，这款外壳采用M2x6mm的自攻螺钉完成上下壳体的锁紧装配，螺钉孔位做了沉台设计，锁紧之后螺钉头不会突出壳体表面，放置在桌面或者固定在安装支架上的时候不会出现凸起干涉。壳体的内部高度经过精准核算，刚好可以容纳开发板的插针引脚，不会出现引脚顶到上盖、或者压到板载贴片元件的问题，同时也不会因为内部空间过大导致板卡在壳体内晃动。针对3D打印的加工特性，壳体的壁厚做了均匀化处理，最小壁厚满足FDM打印的成型要求，打印过程中不需要添加过多支撑结构，常规打印参数下15分钟左右就能完成单套壳体的打印成型，小批量制作或者单件打样的成本都很低。

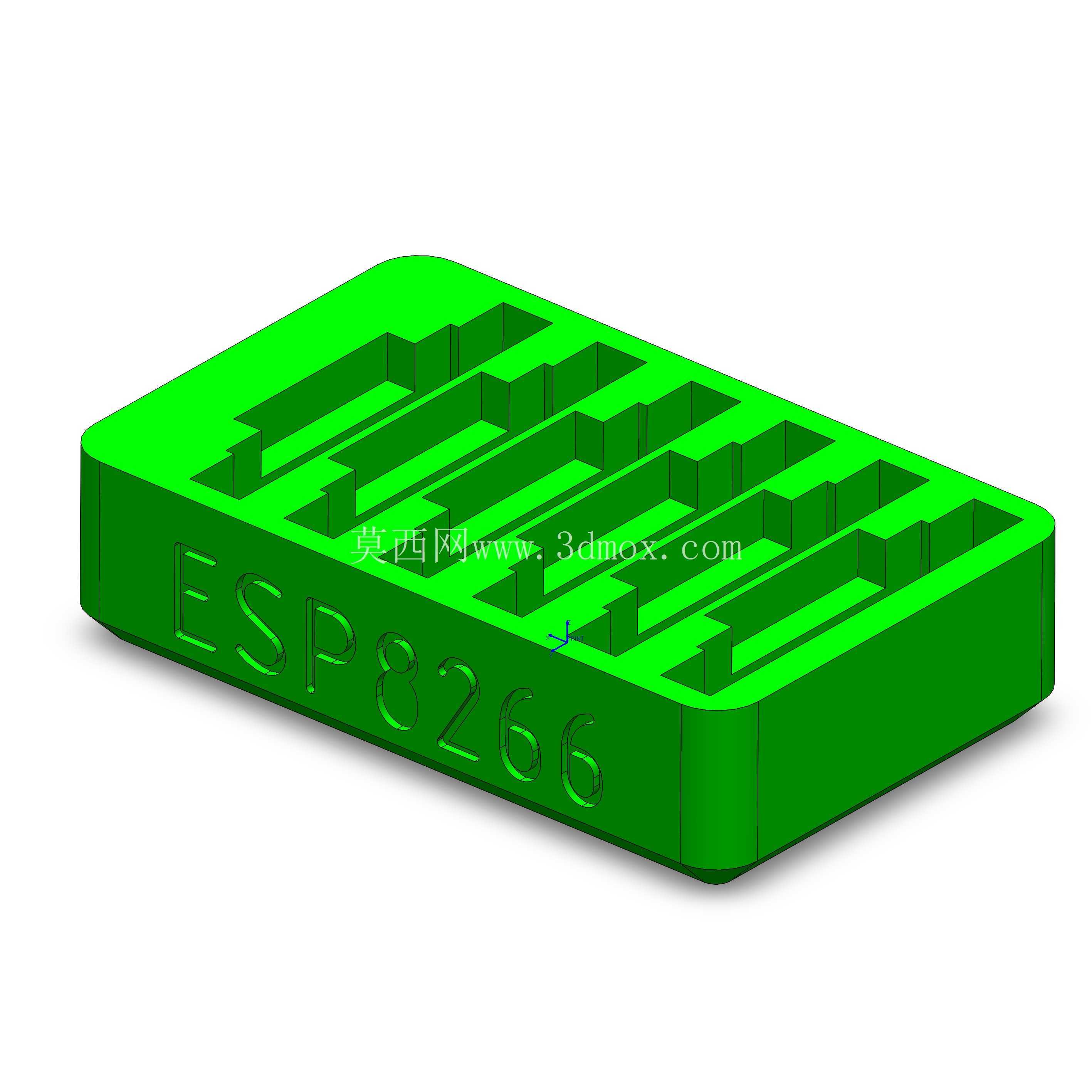

实际使用场景中，这款外壳既可以用于实验室环境下的开发板日常防护，避免调试过程中焊锡渣、导线头掉落在板卡上造成短路，也可以用于物联网项目的现场部署，将装好外壳的开发板直接固定在设备机架、墙面安装位上，抵御现场的灰尘、轻微溅水、外力磕碰，提升原型设备的运行稳定性。外壳表面预留的标识区域，可以直接标注对应板卡的型号、功能，在多设备并行调试的时候能够快速区分不同功能的开发板，减少错拿错接的问题。针对不同型号的开发板，壳体内部的定位筋做了差异化适配，同一款基础壳体可以兼容多款同尺寸系列的ESP开发板，不需要针对每一款板卡单独重新设计外壳结构，提升了零件的通用率，也降低了3D打印的模型准备成本。

在接线作业的时候，侧壁的走线槽可以将电源线、信号线分开排布，减少强电线路对弱通讯信号的干扰，对于需要长时间运行的测试节点，壳体的底部还预留了细微的散热间隙，板卡运行产生的热量可以通过间隙自然散出，不会因为全封闭结构导致积热，影响板卡的运行稳定性。外壳的边角位置都做了圆角过渡处理，没有尖锐的棱角，在现场安装、手持调试的时候不会划伤操作人员，也不会刮伤连接的线材外皮。
