在嵌入式控制、小型智能设备的人机交互链路里,字符型液晶显示模块是承担基础信息输出的核心部件,16x4规格的LCD屏凭借适中的显示容量、极低的驱动功耗,在工业控制终端、小型检测设备、教学实验装置、智能家居控制面板里有着极高的普及率。做这类模块的三维建模,核心目标不是还原外观视觉效果,而是把所有会影响装配、干涉的结构边界精准复刻,给后续整机结构设计提供可直接调用的参考基准,避免结构设计阶段出现安装孔位错位、接插件干涉、屏幕视窗对位偏差这类低级问题。
从实际使用场景来看,这类16x4LCD模块大多采用直插排针与主控板连接,排针的伸出长度、引脚间距直接决定了板间堆叠的最小距离,建模时需要严格还原单排16个引脚的中心距、引脚直径、排针塑料基座的高度,不能只做外观示意。模块的PCB基板是整个结构的承载主体,绿色阻焊层只是外观标识,真正需要关注的是基板的长宽厚尺寸、四个角安装孔的孔径与孔位坐标、孔边到基板边缘的安全距离,这些参数直接决定了模块在设备面板上的安装方式——不管是采用铜柱螺接固定,还是直接卡入面板预留的卡槽,都需要精准的孔位与板边尺寸做支撑,差0.5mm就可能出现装不上的情况。

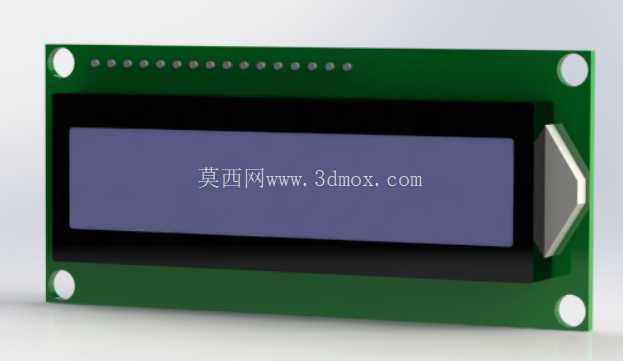

屏幕的黑底液晶显示区域是视窗对位的核心,建模时需要明确区分显示有效区、黑边密封区的边界,有效区的尺寸要和面板上预留的透明视窗尺寸匹配,密封黑边要完全被面板的非透明区域遮挡,避免从视窗边缘漏出内部结构影响外观。屏幕表面与PCB基板的高度差、背光组件的厚度也不能忽略,很多新手建模时会把屏幕做成和PCB齐平,实际装配时就会发现屏幕高出PCB一截,面板如果按齐平尺寸预留凹槽,就会出现屏幕顶到面板、甚至压坏液晶层的问题。
建模过程里的特征处理完全围绕结构还原展开:基板上的安装凸台采用拉伸凸台特征做出,要还原凸台的高度与倒角,避免安装时螺接应力集中导致基板开裂;排针引脚的切割拉伸要保证每根引脚的同轴度,还原引脚端部的轻微倒角,方便装配时插入母座;基板边缘、屏幕边角的圆角处理要符合实际加工工艺,PCB板的边角圆角半径、屏幕封装的边角圆弧都要和实物一致,不能做尖锐直角,否则既不符合实际生产的工艺要求,也会在装配时刮伤连接线或者操作人员。
从安装边界来看,这类模块的背部没有过高的元器件,整体厚度较薄,适合在空间紧凑的设备内部安装,排针的排布方向决定了走线方向,建模时要保留排针周围的操作空间,方便插装接线。模块侧面的对比度调节电位器是容易被忽略的结构,这个电位器突出基板侧面一定高度,建模时要还原它的外形与位置,避免结构设计时在电位器位置布置加强筋或者其他结构件,挡住调节孔导致后期无法调整屏幕对比度。
在工业现场的设备里,这类LCD模块往往常年连续运行,结构设计时还要考虑安装的牢固性,四个安装孔的位置要保证受力均匀,避免长期震动后基板变形导致引脚脱焊。建模时还原的所有结构细节,最终都是为了让结构工程师在做整机设计时,能够直接调用模型完成干涉检查、安装位设计、视窗对位,不用再反复核对实物尺寸,减少打样迭代的次数,缩短产品开发周期。很多刚入行的工程师做这类电子配件模型时,往往只做个大概的方块示意,忽略了排针、安装孔、电位器这些细节,等到实际装配时才发现各种干涉问题,既耽误进度也增加了改模成本,精准的结构建模本质上是把后期可能出现的装配问题提前在设计阶段排除。
