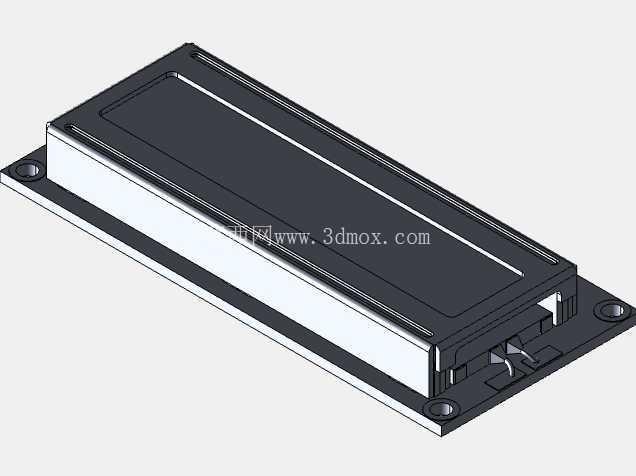

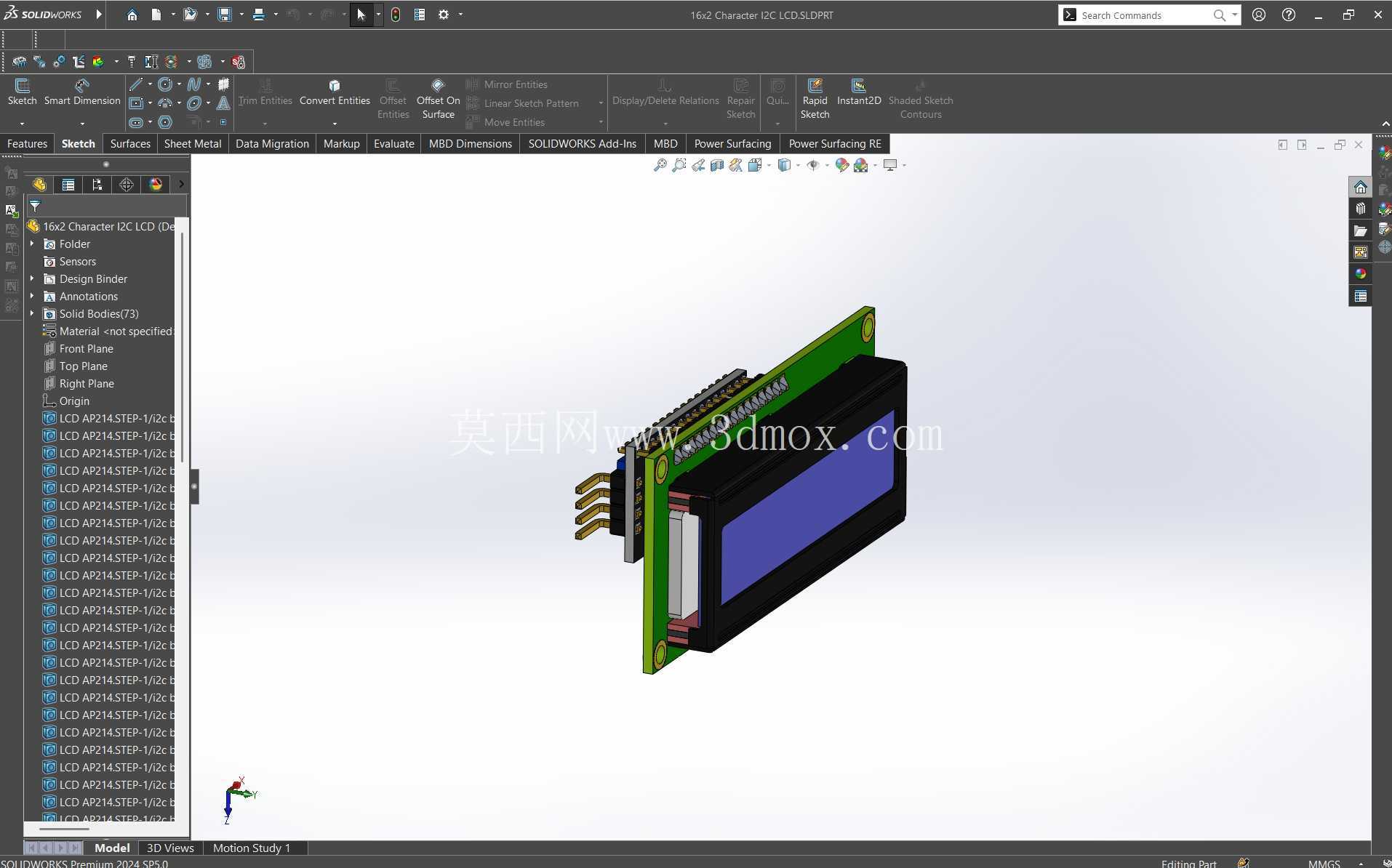

在嵌入式开发与小型智能设备的结构设计工作中,显示模块的选型与安装适配是经常需要处理的环节,16x2字符型I2C液晶模块是入门级项目、小型工控终端、传感器数据显示节点里应用极广的一款显示组件,很多工程师在做外壳设计、安装位排布时,往往因为缺少精准的三维结构数据,需要反复打样调整安装孔位、避让空间,拖慢整体项目进度。这款三维结构完整还原了模块的全部装配细节,从最外层的液晶保护边框、蓝色背光显示区域,到背后叠装的I2C扩展板、排针引脚的排布间距,都按照实物实际尺寸做了1:1还原,能直接导入到整机装配文件里做干涉检查,不用再手动测绘尺寸。
从实际应用场景来看,这类模块常被用在Arduino开源项目、小型环境监测终端、3D打印机操作面板、小型工控设备的参数显示单元、智能小车的状态显示模块上,因为采用I2C通信协议,相比传统并行接口的1602液晶屏,能大幅减少主控芯片的IO口占用,只需要两根通信线就能完成数据传输,对于IO资源紧张的小型主控板来说适配性极强。做结构设计的时候,首先要考虑的就是模块的安装边界,这款模型完整呈现了模块的整体外形尺寸,包括液晶本体的长宽高、背后扩展板超出本体的部分尺寸、排针伸出的长度,在设计设备外壳的显示窗口时,可以直接参考模型里的蓝色显示区尺寸来开窗,预留合适的装配间隙,避免窗口开得过大露出内部边框,或是开得过小遮挡显示字符。
设计思路上,模型拆分了液晶本体、I2C扩展板、排针引脚三个核心部分,还原了实际产品的叠装结构,扩展板上的PCF8574芯片位置、板上元件的高度都做了还原,在做内部结构排布时,可以准确预留出板上元件的避让空间,避免装配时元件和外壳筋位、其他电路板发生干涉。排针部分的引脚间距、排针长度都按照标准2.54mm间距做了建模,在设计主板对接的排座位置时,可以直接对齐坐标,不用再反复核对引脚间距参数,减少接线错误的概率。
很多工程师在做这类小型电子模块的装配设计时,容易忽略背后扩展板的厚度,以为整个模块就是单块液晶屏的厚度,结果打样后发现扩展板顶到内部的其他元件,或是外壳深度不够盖不上,这款模型把两层板的叠装高度、固定孔位的位置都做了精准还原,模块四个角的安装固定孔尺寸、孔位间距都和实物一致,不管是采用铜柱固定、螺丝直接锁附,还是用卡扣结构固定,都可以直接参考模型上的孔位来设计对应的固定结构。另外,模块的对比度调节电位器位置、背光供电的走线区域也在模型上有对应的体现,在设计外壳的时候,可以在对应位置预留调节孔,不用拆开设备就能直接调节屏幕对比度,提升后期调试的便利性。
从机械仿真的角度来说,这款模型的各部分材质区分清晰,液晶面板的玻璃区域、塑料边框、PCB板、金属排针都做了独立的实体划分,导入仿真软件后可以直接赋予对应的材料属性,做跌落仿真、装配应力仿真的时候能得到更贴近实际的结果。对于做电子装置可视化展示的场景,模型的显示面做了分色处理,蓝色背光、黑色字符区域的视觉效果和实物一致,在做产品渲染、装配动画演示的时候,能直观呈现模块安装后的实际显示效果,不用再后期单独处理显示区域的贴图。
在做整机布线设计时,模型的排针引脚位置可以作为布线的参考基准,提前规划好杜邦线或是排线的走线路径,预留足够的弯曲半径,避免装配时排线被挤压在模块和外壳之间,造成接触不良或是线皮破损。对于需要做外壳防尘设计的场景,可以参考模型和外壳窗口的配合间隙,设计对应的防尘泡棉槽,在屏幕和外壳之间加装防尘泡棉,既可以阻挡灰尘进入设备内部,也能起到缓冲作用,避免设备震动时屏幕和外壳硬接触造成损坏。
- 全部评论(0)
- 模板大小: 29.55 MB
- 售价:5金币
- 下载次数: 372
- 系统要求: SOLIDWORKS,Rendering,STEP / IGES
- 软件分类: 通讯工具类
