PZEM-004T多功能电参数传感模块结构设计

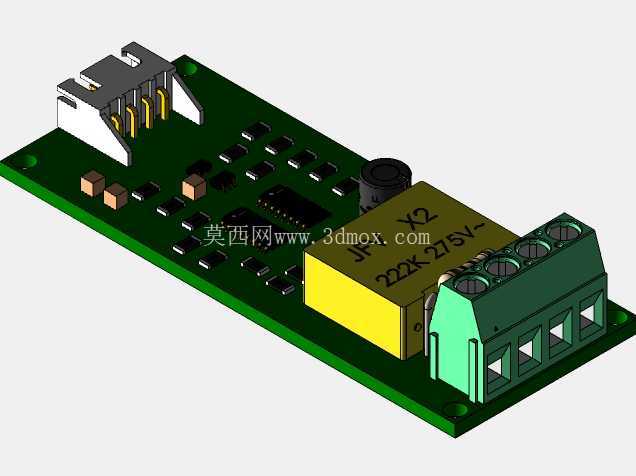

　　在低压配电监测、小型用电设备能耗统计、嵌入式电源管理系统的开发场景中，这类集成化电参数采集模块的应用覆盖度正在持续提升，不同于传统分体式的电流互感器、电压采样电路的零散搭建方案，该模块将采样、信号调理、隔离输出等功能全部整合在单块PCB板上，能够直接接入被测交流回路完成多维度电参数的实时采集，省去了开发人员自行搭建采样电路、校准参数的大量重复工作。从结构设计层面看，整块PCB采用标准环氧玻纤基材，板载元件布局严格遵循强弱电分离的布线原则，左侧预留的插接式接口用于连接主控通讯线路，接口引脚做了防呆倒角设计，避免现场接线时出现反插损坏模块的问题；右侧的绿色栅栏式接线端子直接接入被测交流回路，端子的爬电距离满足低压电器的安全规范要求，相邻端子之间设置了隔离挡片，能够防止接线毛刺、积尘引发的极间短路故障。

　　板载的黄色安规电容跨接在强电回路与信号侧之间，配合周边的阻容元件完成信号滤波与电气隔离，电容的选型耐压值留足了1.5倍以上的冗余量，能够应对电网短时的电压波动冲击，避免元件击穿引发的安全隐患；顶部的黑色圆柱形元件是功率型电阻，用于电流采样回路的信号分压，布局时特意远离信号处理芯片区域，减少电阻工作发热对芯片采样精度的影响。模块的安装边界充分考虑了嵌入式集成的需求，PCB四个边角预留了标准安装孔位，孔位周边做了露铜接地处理，既可以通过铜柱配合螺丝固定在设备内部的安装立柱上，也可以采用背胶方式直接粘贴在绝缘壳体的内壁，安装孔的中心距尺寸适配常规的低压配电盒、智能插座、能耗监测终端的内部安装空间，不需要额外定制转接支架。

　　在功能实现上，该模块能够同步完成回路电流、电压、有功功率、累计电能的实时测量，采样信号经过板载芯片的运算处理后通过通讯接口向外传输数据，不需要外接额外的信号转换电路，信号输出的电平兼容主流单片机、PLC的IO口电平标准，能够直接对接各类主控设备。设计过程中针对现场应用的常见干扰问题做了对应的结构优化，强电走线区域与弱电信号走线区域之间预留了足够的安全间距，板载的隔离元件完全切断强弱电之间的电气直连路径，避免电网侧的浪涌、尖峰脉冲串入信号侧损坏后端主控设备；元件的排布高度做了统一管控，最高元件的顶面与PCB底面的净空距离满足紧凑壳体的装配要求，不会出现元件顶壳、装配干涉的问题。

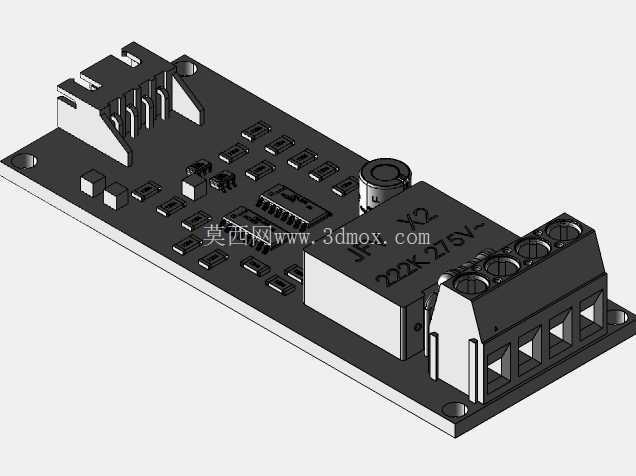

　　对于需要做设备能耗监测、用电安全防护的开发场景来说，这类集成化模块的结构设计已经充分考虑了现场安装、接线、抗干扰的各类实际需求，三维建模过程中完整还原了每一个板载元件的外形尺寸、安装位置、接口引脚定义，能够直接导入到整机设备的装配模型中做干涉检查、安装空间校核，也可以用于模拟接线走线的路径规划，提前发现结构设计中存在的接线不便、安全距离不足等潜在问题，大幅缩短整机开发的结构验证周期。
