重载平板万向脚轮三维结构设计

该万向脚轮主要用于各类需要频繁移位、转向和定点承载的工业设备底部，常见于工装台车、自动化线边料车、小型移动机架、检测设备机柜、仓储周转车以及车间辅助工作台。它的核心作用不是单纯让设备“能滚动”，而是在有限安装高度内承担竖向载荷，同时通过回转结构改变行进方向，使设备在狭窄通道、工位之间或设备维护区域内能够被灵活推移。

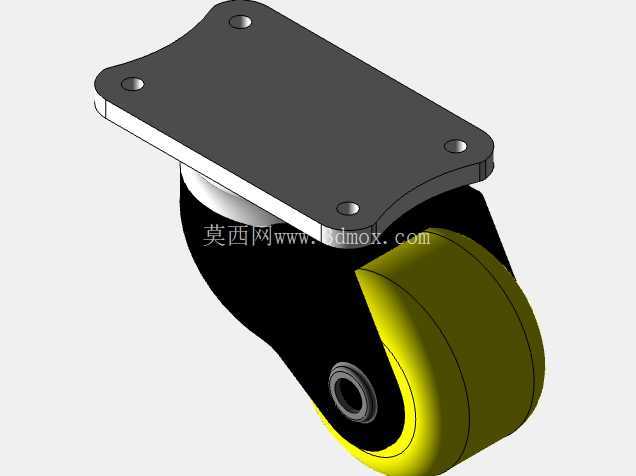

从结构组成看，模型包含顶部矩形安装板、回转支承区域、叉架式支架、轮体、轮毂及中心轴套等部分。顶部安装板采用四角开孔方式，与设备底框或焊接支架通过紧固件连接。板件轮廓带有圆角过渡，既减少尖角磕碰，也有利于应力在板边均匀扩散。四个安装孔分布在板的端部区域，孔位避开中间回转轨迹，使螺栓装配后不会与转向运动发生干涉。安装板下方设置回转连接结构，使轮架能够相对固定板绕竖直轴线旋转，从而实现万向转向。

轮架部分采用半包式叉形结构，两侧支承臂夹住轮体，并通过轮轴形成转动副。这种布置的优点在于载荷路径比较直接：设备重量经安装板传入回转结构，再由叉架两侧传递到轮轴，最终由轮体接触地面承担。叉架靠近轮体上方形成弧形避让空间，保证轮子在滚动和转向时不会与支架发生摩擦。轮体宽度较大，适合降低接触压强，在工厂环氧地面、水泥地面或平整铺装地面上移动时更稳定。轮缘采用圆弧过渡，可减少转向时边缘刮地现象，也能降低小角度偏转带来的阻力。

建模时需要重点控制几个边界关系。首先是安装板孔距与设备底梁的匹配，孔位既要满足螺栓穿装，也要保留扳手操作空间；其次是安装板底面到轮底的总高度，该尺寸直接决定设备离地间隙和整体重心高度；再次是回转半径，即轮体绕竖直轴线旋转时所占的最大平面范围，若设备底部有支腿、线缆拖链或邻近脚轮，需确认转向过程中不发生碰撞。轮轴中心与回转中心之间存在偏距，这是万向脚轮能够自动跟随推行方向的重要结构原因。偏距过小，转向回正和跟随性会变差；偏距过大，则会增加回转半径和支架受力弯矩，因此设计中需要在灵活性与结构强度之间取得平衡。

轮体中部设置轮毂与轴套结构，轴套孔用于穿装轮轴，也可作为后续选配轴承、衬套的位置。若用于低速、短距离移动设备，可采用耐磨衬套形式；若用于频繁推动、承载较高的场景，则可在轮毂内配置滚动轴承，以降低滚动阻力和轴孔磨损。轮体材料通常根据使用环境选择，硬质聚氨酯轮面兼顾耐磨和保护地面，尼龙轮适合较高载荷和一般工业环境，橡胶轮则在减震和降噪方面更有优势。模型中轮面与轮毂区域采用不同结构表达，便于在详细设计时拆分材料和装配关系。

在实际选型中，不能只看单轮直径。脚轮承载能力受轮面宽度、轮毂长度、轴径、支架厚度、安装板厚度以及回转结构强度共同影响。对于四轮布置的设备，理论总承载不能简单按单轮额定值乘以四，因为地面不平、推动冲击和偏载会使某个脚轮瞬时承担更大载荷，工程上通常需要保留足够安全系数。若设备重心较高或运行地面有接缝、坡度，还应关注脚轮的侧向稳定性，避免轮架在转向时产生过大扭转。

该三维结构把安装界面、转向机构、轮体支撑和轴系位置完整表达出来，适合用于移动设备底部支撑方案校核。设计人员可以在此基础上检查安装孔位、总高、转向包络、轮轴直径和支架间隙，也可以将其放入整机设备中进行布局干涉分析。对于需要固定工位的设备，还可在同系列结构上增加刹车机构，通过制动轮面或锁定回转方向来满足停放要求。整体结构紧凑，承载传递路径清晰，适用于工业台车和通用移动支撑部件的设计参考。
