150mm全向移动麦克纳姆轮辊轮总成

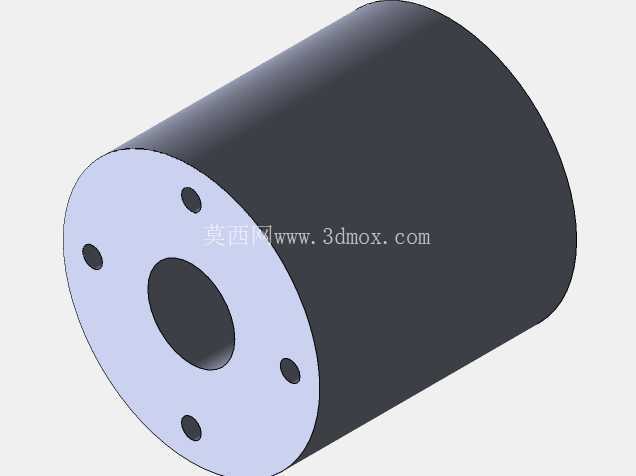

　　这套150mm规格麦克纳姆轮的整体结构围绕承载、辊子随动、安装对接三个核心需求展开，主体采用双侧辐板夹持周向辊子的布局，轮毂中心开设同轴安装孔，周边预留多组螺栓过孔，可直接对接标准驱动轴法兰或减速电机输出端，安装面的孔位分布兼顾常见小型移动底盘的轴端连接尺寸，在做底盘布局时，轮体轴心高度、安装法兰贴合面到轮体外缘的距离都可直接作为行走系边界参考，避免轮组转动时与底盘侧板、线缆桥架发生运动干涉。在仓储AGV、车间巡检机器人、竞赛移动平台以及狭小空间内需要完成横移、斜行、原地零半径转向的全向行走设备里，普通差速轮受运动学约束，无法直接实现侧向平移，而麦克纳姆轮通过周向均布的斜置从动辊，把轮毂旋转的驱动力分解到辊子轴向与周向，四轮配合不同转速与转向组合，即可在平面内完成三个自由度的独立运动，这也是该类行走轮在密集产线、窄通道搬运场景中被大量选用的核心原因。

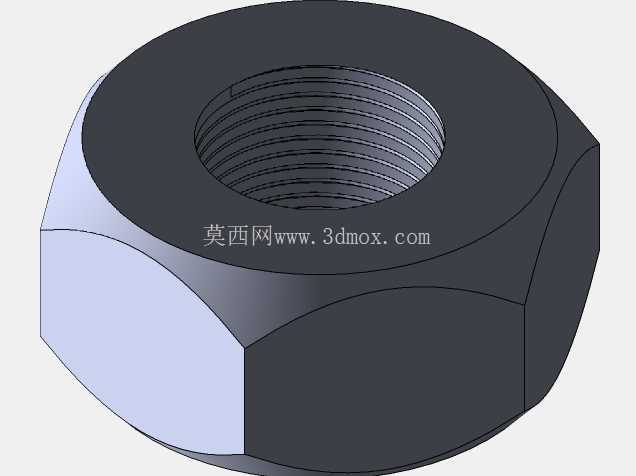

　　周向排布的从动辊是整套轮体实现全向运动的关键，每根辊子的轴线与轮毂主回转轴线呈固定夹角，辊子自身可绕自身轴自由转动，轮体压接地面时，接地处的辊子会随地面摩擦被动旋转，将轮体的驱动扭矩拆分为纵向行进分量与侧向滑移分量；建模过程中每根辊子的外轮廓都按照接地包络面做了拟合，保证轮体在旋转一周的过程中，接地高度始终保持一致，不会出现普通多边形轮行走时的上下颠簸问题。辊子两端通过带座轴承与轮毂侧支架连接，紧固件采用内嵌螺栓加防松限位的结构，辊子端部的铰接座单独做了加厚处理，承受设备启停时的冲击载荷，避免长期交变受力后支架出现开裂。

　　从实际选型适配的角度看，150mm的轮径属于中小型全向移动平台的常用规格，既可以保证越过车间地面常见的接缝、小坡度门槛，又不会因轮径过大抬高底盘重心，影响设备加减速时的姿态稳定性；轮体宽度方向的尺寸在底盘并排布置四轮时，可预留出足够的悬架浮动空间，即便地面存在轻微不平整，配合独立悬挂摆臂也能保证四个轮体始终贴合地面，不会出现单轮悬空丢步的问题。设计阶段针对辊子的排布角度做了运动学校核，相邻辊子在圆周方向的搭接位置没有出现接地间隙，轮体无论旋转到任何角度，都至少有一根辊子与地面接触，行走过程中动力输出不会出现断续。

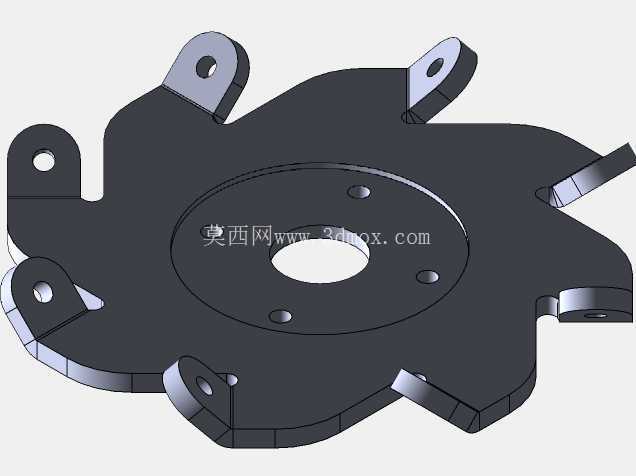

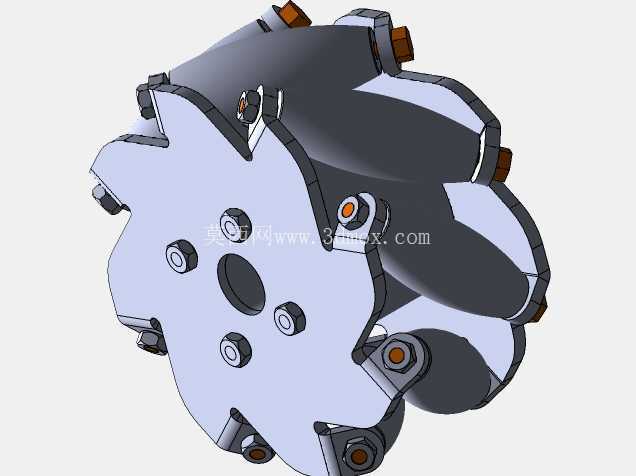

　　轮毂两侧的辐板采用轻量化镂空形态，在保证整体扭转刚度的前提下削减了不必要的实体重量，降低驱动电机的转动惯量负载，让底盘的启停响应更加灵敏。辐板上预留的多个装配孔既用于固定辊子支架，也可作为后期加装轮速编码器、阻尼抱闸的扩展接口，结构拓展性较强。在产线实际应用中，这类轮组常配套四轮差速全向底盘使用，通过导航系统分别控制四个轮子的转速与转向，设备无需预留转弯半径，就能在两排货架之间的窄通道内完成侧方位停靠、直角平移对位，大幅提升仓储空间的利用率；在教育机器人与竞赛平台场景中，该轮组稳定的运动学特性也能降低底盘调试难度，让运动控制算法的解算结果可以精准转化为平台的实际位移。整套三维结构完整还原了轮体、斜置辊、铰接支座、紧固连接件的全部装配关系，各配合部位的轴孔间隙、轴承安装位、螺栓沉孔都按照实际加工装配逻辑搭建，结构工程师在做全向底盘设计时，可直接参考轮体的外轮廓尺寸确定底盘离地高度、轮舱开孔范围，也可基于现有辊子排布逻辑调整安装孔位，适配不同扭矩的驱动单元，完成定制化全向行走设备的结构开发。
