重载双自由度工业万向脚轮结构设计

项目分类:脚轮 发布时间:2026-01-20 ID:1124151
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计
  • 重载双自由度工业万向脚轮结构设计

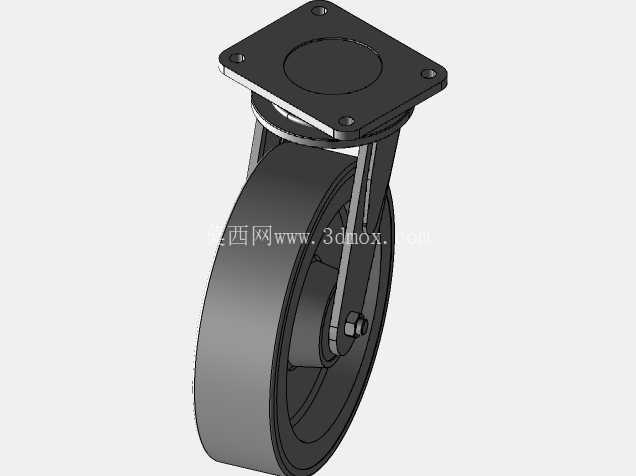

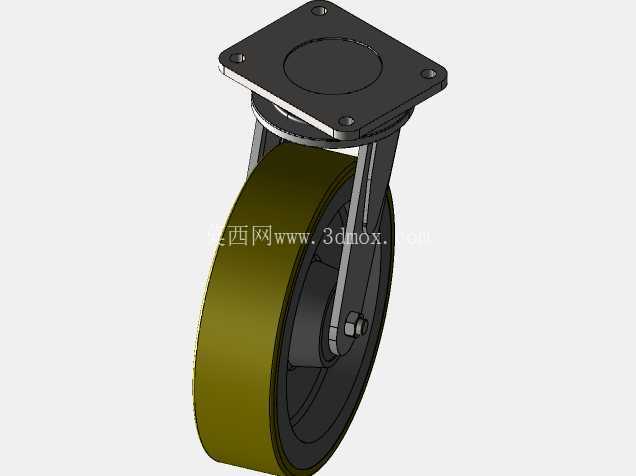

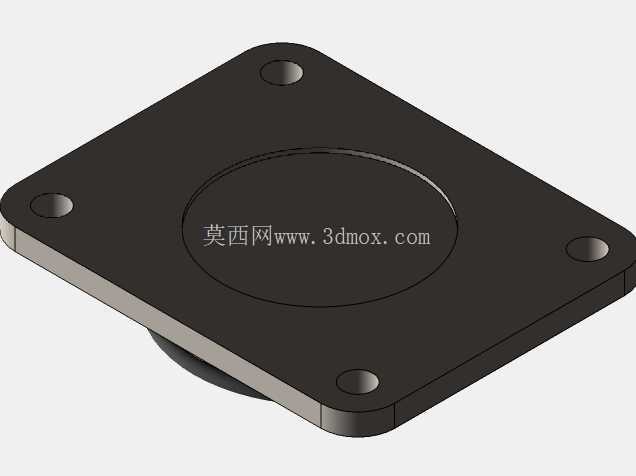

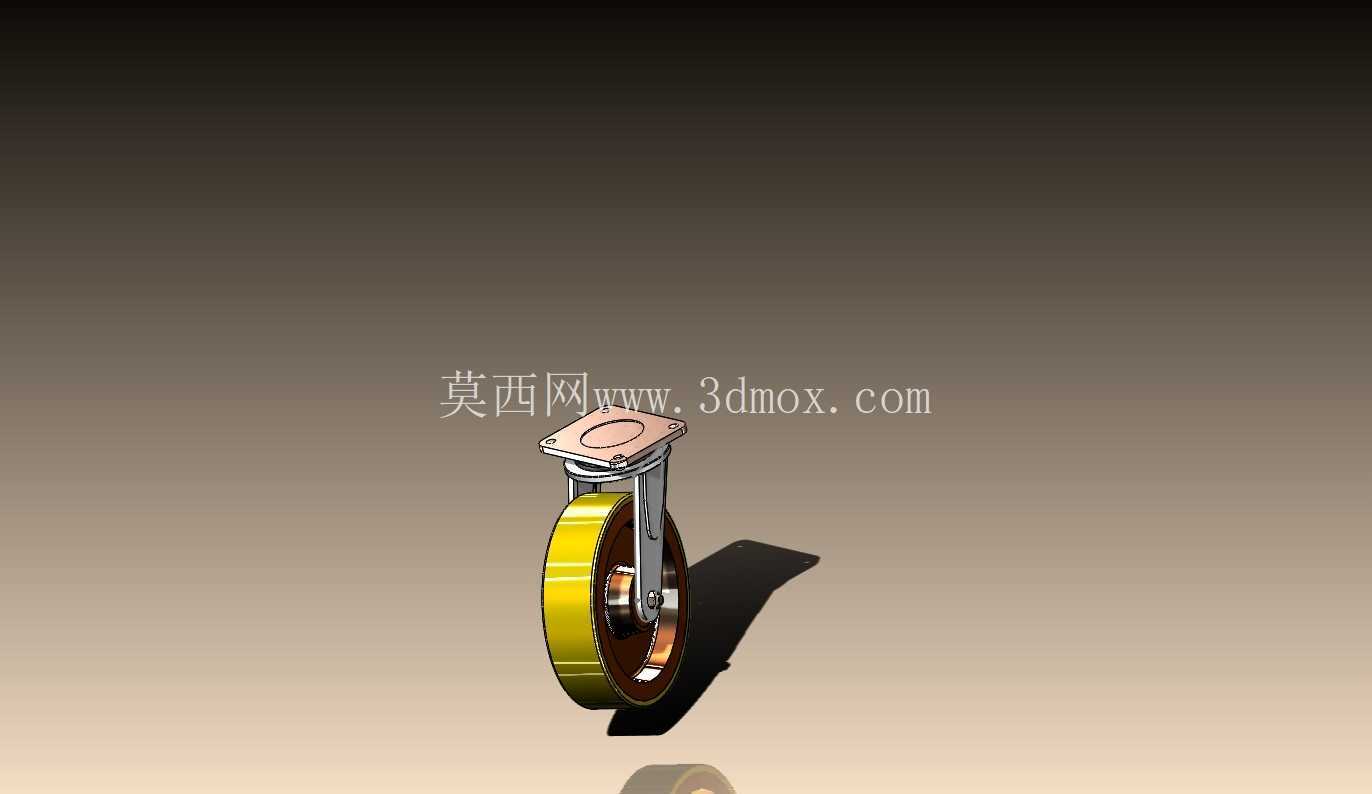

  在车间物流周转、自动化产线接驳、重型设备移位、商用柜体移动等场景里,脚轮是决定移动部件操控性与负载稳定性的核心基础件,这款双自由度万向轮的设计,正是针对中重载移动场景的实际使用痛点做了结构优化。不同于普通定向轮仅能沿固定方向行进,这款万向轮具备两个独立自由度,一个自由度对应轮体自身绕轮轴的滚动,负责实现行进方向的位移,另一个自由度对应支架绕顶部安装法兰中心竖轴的回转,负责实现行进方向的灵活转向,两个自由度的运动互不干涉,能在狭小空间内完成零半径转向,适配车间通道狭窄、设备排布密集的使用环境。从结构组成来看,整个轮组共拆分五个独立部件,分别是顶部安装法兰、回转支架、轮轴、轮体、轴向限位组件,各部件在装配时通过轴孔配合、紧固件锁紧实现定位,没有多余的冗余结构,既控制了整体重量,也降低了后期维护的拆装难度。顶部安装法兰采用平板式安装结构,安装面预留标准螺栓孔位,安装时可直接通过螺栓与设备底部的安装基面锁紧,不需要额外加工转接件,安装边界适配市面上多数工业设备、周转台车的底部安装尺寸,法兰盘的厚度经过载荷校核,能在额定负载下避免安装面变形导致的回转卡滞。

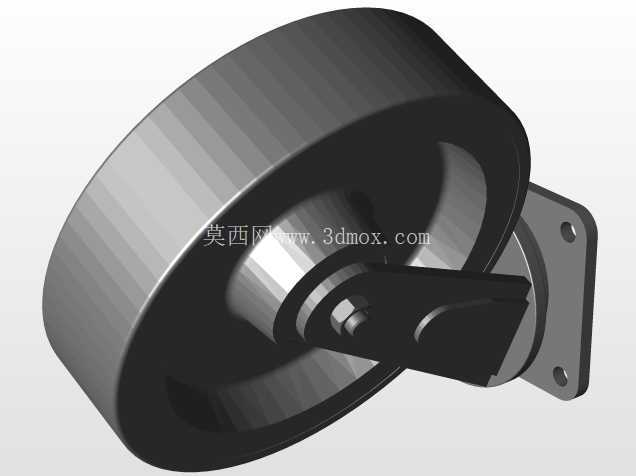

  回转支架采用双侧支撑板结构,两块支撑板平行布置,上端与回转中心的轴套部分焊接为一体,下端通过轮轴夹持固定轮体,这种双侧支撑的结构相比单侧悬臂支架,受力更均匀,在承受偏载、冲击载荷时不会出现支架变形、轮轴弯折的问题,轮轴与支架的配合处预留润滑间隙,可定期加注润滑脂降低回转阻尼,避免长期使用后出现转向卡顿、异响的问题。轮体部分采用金属轮毂加外层耐磨材质的复合结构,金属轮毂承担主要的径向载荷,外层材质具备一定的弹性,能在行进过程中吸收地面不平整带来的冲击,既可以保护地面不被硬轮划伤,也能降低移动过程中的震动,避免设备上的精密元器件受震动影响精度。

  轮体内部集成了滚动轴承,轴承内圈与轮轴过盈配合,外圈与轮毂过盈配合,将轮体转动时的滑动摩擦转化为滚动摩擦,大幅降低行进阻力,操作人员推移重载设备时不需要施加过大的推力,也能避免轮体长期滑动摩擦导致的过早磨损。在设计过程中,回转中心的位置做了针对性的偏心距优化,偏心距的尺寸经过反复校核,既保证转向时轮体能自动回正、不会出现转向死点,也不会因为偏心距过大导致转向时需要施加过大的操作力,同时在设备直行时能保持方向稳定,不会出现轮体左右摆振的问题。所有转动副的位置都设计了防尘密封结构,能阻挡车间内的粉尘、铁屑、杂物进入转动配合面,避免杂质磨损配合面导致的转动阻尼增大、零件过早失效,延长脚轮的整体使用寿命。

  这款万向轮的适配场景十分广泛,既可以用于重型工具柜、配电柜的底部移动支撑,也可以用于AGV小车、物流周转台车的行走轮组,还可以作为小型生产设备、检测仪器的移动支撑部件,在需要频繁移位、转向的使用场景下,能大幅降低操作人员的劳动强度,提升设备移动的灵活性。在建模过程中,所有零件的配合公差都按照机械设计标准设定,回转副的间隙控制在合理范围内,既不会因为间隙过小导致装配后转动卡滞,也不会因为间隙过大导致轮体晃动、运行不稳,每个零件的结构都考虑了实际加工的工艺性,支架板材可通过激光切割、折弯、焊接成型,轮体、法兰、轴类零件都可通过常规机加工工艺实现量产,不需要特殊的加工设备,能有效控制生产制造成本。
