NEMA17步进电机直线模组转接安装板

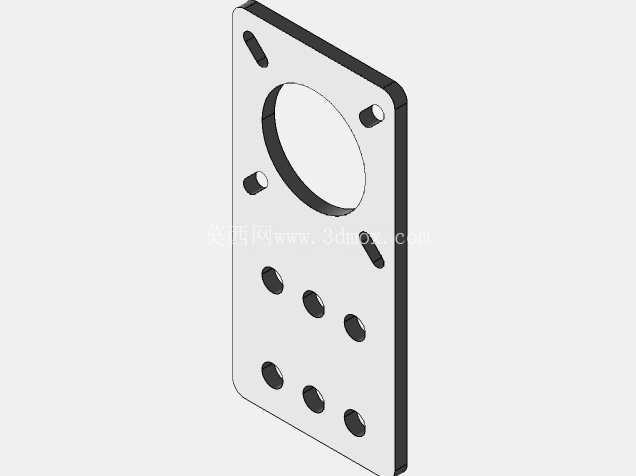

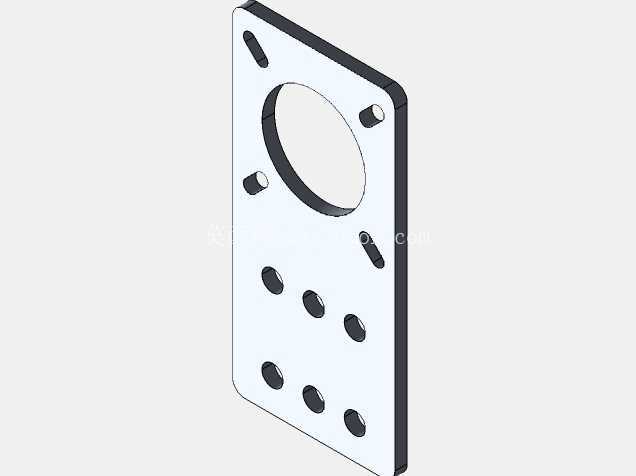

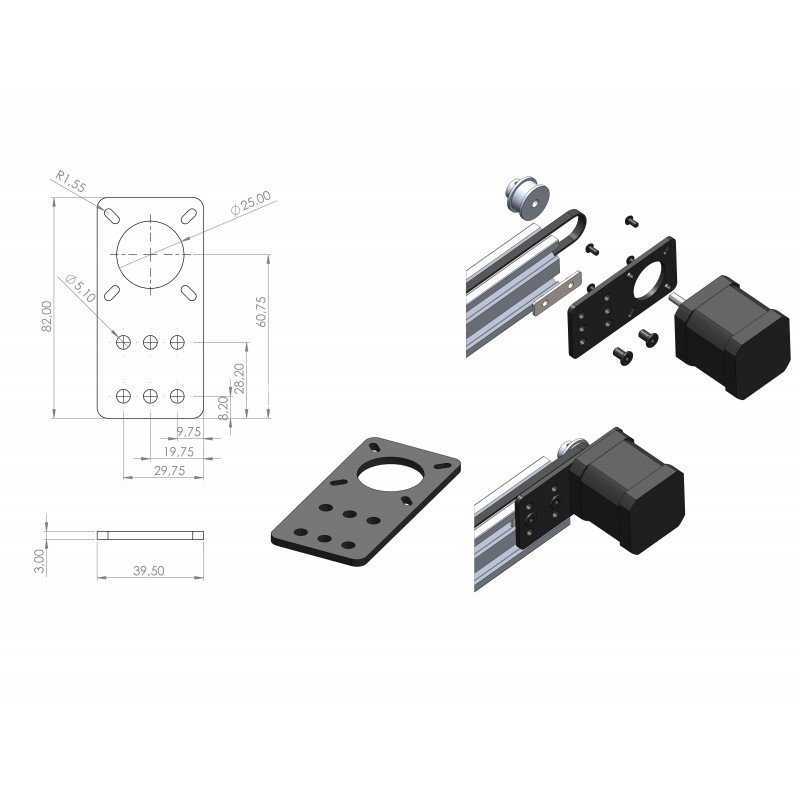

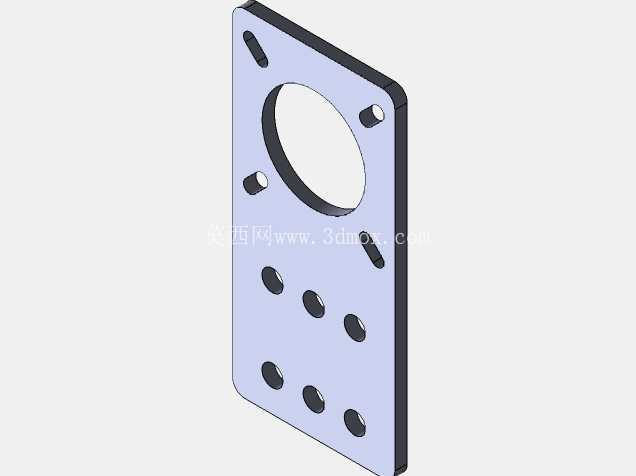

　　在小型自动化线性传动机构的搭建过程中，步进电机与线性滑台的转接固定一直是容易被忽略却直接影响传动精度的细节环节，这款适配NEMA17规格步进电机的安装板，正是针对42系列步进电机与同步带型线性滑台的装配需求设计的转接构件。日常做桌面级小型自动化设备、3D打印传动组件、小型点胶位移平台、实验室采样位移机构的结构设计时，经常会遇到标准NEMA17电机安装孔位与铝型材线性滑台端面孔位不匹配的问题，若直接采用电机悬空对接或者随意打孔固定，很容易出现电机输出轴与同步带轮同轴度偏差，长期运行会带来同步带偏磨、传动阻力增大、丢步甚至同步带跳齿的问题，这款转接板的设计就是为了消除这类装配误差，给电机提供刚性足够的安装基准。从结构设计逻辑来看，安装板整体采用平板式镂空结构，中心开设大尺寸圆孔用于避让电机输出轴与同步带轮的装配空间，避免板件与转动部件发生运动干涉；板件上的孔位分为两组，一组是对应NEMA17步进电机端面的标准安装孔位，孔位间距严格匹配42步进电机的31mm安装孔距，保证电机安装后输出轴的中心位置与滑台传动中心完全重合；另一组孔位对应线性滑台端面的固定孔位，孔位位置经过公差匹配，装配时不需要额外扩孔或者修配，直接使用标准内六角螺丝即可完成锁紧。

　　板件边缘做了切角处理，一方面是减少安装时与滑台侧边铝型材轮廓的干涉，另一方面也能降低板件的整体重量，对于对负载重量敏感的小型位移轴来说，减少运动端的无效重量能够有效降低电机的负载惯量，提升动态响应性能。从安装边界尺寸来看，这款安装板的整体轮廓尺寸适配20系列铝型材搭建的小型滑台，板厚经过刚性校核，在保证螺丝锁紧后不会发生形变的前提下尽可能做薄，不会额外增加滑台的总长度尺寸；板件上的安装孔全部采用沉头设计，螺丝锁紧后头部不会突出板件表面，避免与周边的传感器、线槽等辅件发生碰撞。

　　在实际装配场景中，这款安装板不需要额外加工定制，直接可以将NEMA17步进电机先固定在转接板上，再将转接板整体锁紧到线性滑台的端面，装配过程中可以通过微调转接板的位置来保证同步带的张紧度与平行度，相比直接将电机固定在滑台端面上的方式，这种转接结构能够留出足够的同步带张紧调整空间，不需要额外设计张紧机构，简化了整体滑台的结构。针对同步带传动的特性，安装板的平面度做了严格控制，电机安装面与滑台安装面的平行度公差控制在0.05mm以内，能够保证电机输出轴与滑台导轨方向的垂直度，避免同步带轮出现偏角导致的带边磨损。

　　在一些需要将NEMA17电机与其他线性传动组件对接的场景，比如梯形丝杠滑台、微型导轨传动机构，这款安装板也可以作为通用转接件使用，只要对应组件的端面安装孔位匹配，就可以实现快速装配，不需要单独设计定制转接件，能够大幅缩短小型自动化设备的结构设计周期，减少非标零件的加工成本。在做三维建模装配时，这款安装板的模型可以直接调入装配体中，配合标准NEMA17电机模型、线性滑台模型完成整体机构的干涉检查，提前验证装配空间是否足够，避免实际加工装配时出现孔位不对、部件干涉的问题。板件上的所有孔位都标注了详细的尺寸公差，在实际加工或者选型时，可以直接参考模型中的尺寸参数进行校验，保证零件的互换性，对于做标准化小型模组设计的工程师来说，这类通用转接件的标准化模型能够直接复用在不同的设备设计中，减少重复建模的工作量，提升设计效率。
