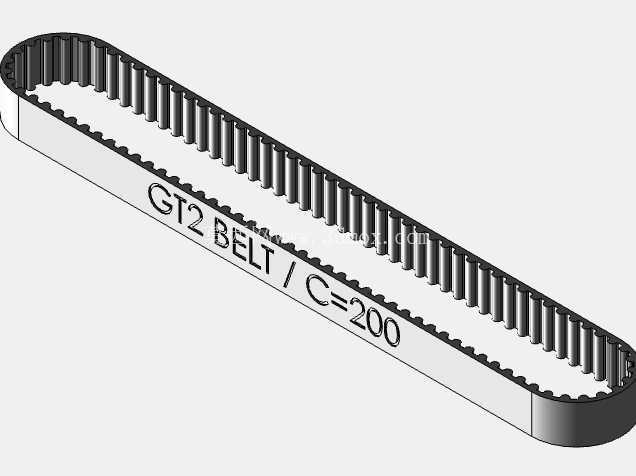

GT2标准型周长200mm宽度6mm同步带

　　这款同步带的带宽设定为6mm，是小型精密传动场景里最常用的带宽规格，既可以满足轻载场景下的拉力需求，又不会因为带宽过大增加不必要的运动惯量，适配市面上绝大多数标准的6mm宽GT2带轮、张紧轮的安装槽宽，安装的时候不需要额外对带轮做切削或者垫片调整，直接卡入槽位就能保证带身和带轮的啮合面完全对齐，不会出现偏磨导致的皮带提前老化失效。周长设定为200mm，对应的是中心距较小的紧凑传动布局，很多小型直线滑台、桌面雕刻机的短行程传动组，还有3D打印机的挤出机送料传动结构，都会用到这个周长规格的皮带，建模的时候齿距严格按照GT2齿形的2mm节距来做，整圈刚好100个齿，和配套20齿带轮啮合的时候，传动比的计算可以直接通过齿数比换算，不会因为齿距偏差导致传动比误差。在桌面级3D打印机、小型自动化滑台、精密检测位移平台这类对传动精度有较高要求的轻载传动场景里，GT2齿形的同步带一直是应用占比极高的传动部件，这次建模的这款同步带，就是针对20齿GT2带轮配套开发的标准规格产品。做这类小规格同步带的建模，首先要把安装边界的尺寸卡准，毕竟同步传动是啮合传动，齿形的匹配度、周长的公差、带宽的适配性直接决定了传动过程会不会出现跳齿、背隙过大、运行异响这些常见问题。

　　设计的时候特意还原了GT2齿形的圆弧齿廓，这种齿形和梯形齿相比，啮合的时候齿面的接触应力更均匀，带轮切入切出的时候不会有明显的冲击，哪怕是在高速往复运动的场景下，也能把传动背隙控制在很小的范围内，满足精密位移的定位要求。带身的结构也做了写实还原，背部的平层和内部的强力层、齿面的耐磨层都做了区分，实际生产中这类同步带一般是用氯丁橡胶或者聚氨酯作为基体，内部嵌入玻璃纤维线绳作为抗拉层，保证皮带在长期张紧使用的过程中周长伸长量控制在极小的范围内，不会因为长期拉伸导致张紧力下降、传动精度丢失。

　　建模的时候还特意把齿面的细节做了还原，齿根的圆角过渡都按照实际生产的工艺标准做了处理，避免应力集中导致的齿根断裂问题，在实际选型的时候，这个规格的皮带适合传递扭矩在1N·m以内的轻载传动场景，安装的时候要注意张紧力的调整，张紧力过大会加剧带轮轴承的磨损，也会让皮带的使用寿命缩短，张紧力过小则容易在正反转切换的时候出现跳齿，影响定位精度。很多做小型自动化设备开发的工程师在做短距离传动布局的时候，经常会忽略同步带的周长公差对传动精度的影响，这款模型的周长尺寸严格按照节线长度来设定，在装配仿真的时候，可以直接模拟实际安装的张紧量，计算出合适的中心距调整范围，不用再反复修正尺寸。

　　另外这个宽度的皮带，自身的横向刚度足够，在带轮平行度有微小安装误差的时候，也不会轻易出现跑偏掉带的问题，对安装调试的容错率更高，很适合学生做课程设计、创客做小型设备开发的时候作为标准传动件调用，也可以作为标准件导入到整机装配里，做干涉检查、运动仿真的时候能更真实地还原传动过程的实际状态，不会因为模型简化导致仿真结果出现偏差。在实际应用场景里，除了常见的3D打印机、小型雕刻机，很多桌面型的点胶机、小型送料机构、精密检测仪器的位移传动组，也会大量使用这个规格的GT2同步带，它的静音效果比梯形齿同步带更好，运行过程中没有明显的啮合噪音，适合对运行噪音有要求的桌面级设备使用。建模的时候没有对带身做过度简化，带身表面的细微纹理、齿面的成型细节都做了还原，既可以用于装配结构验证，也可以用于产品宣传的渲染图制作，不需要再额外做细节补全。
