全向移动麦克纳姆轮结构设计

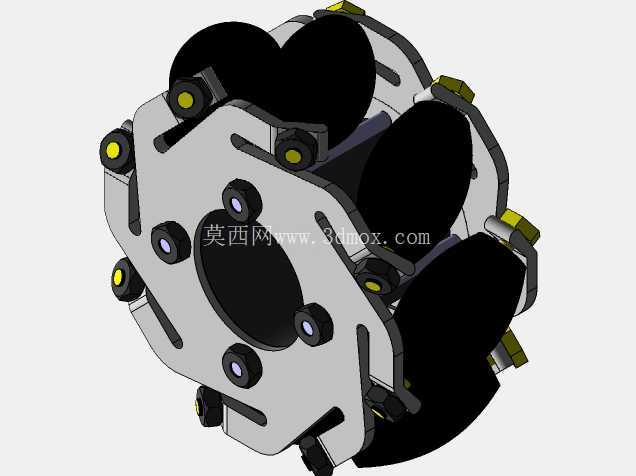

　　在仓储AGV、智能巡检机器人、窄通道作业转运平台的设计选型中，麦克纳姆轮是实现全向移动功能的核心执行部件，区别于传统差速轮、舵轮只能实现前进后退、转弯半径受限的问题，这种轮组依靠辊子的偏置布局，可在不改变轮体自身朝向的前提下，完成横向平移、斜向移动、原地自旋等复杂运动，适配空间局促、对移动灵活性要求高的作业场景。这款轮组的设计围绕330毫米的标称外径展开，轮毂采用分体式拼接结构，中心设置标准安装法兰孔，孔位分布匹配常规伺服减速电机的输出轴安装尺寸，安装端面预留了足够的螺栓沉头空间，可保证轮组与驱动轴连接后无突出干涉，轮体整体轴向宽度控制在合理区间，安装时不会超出常规移动底盘的侧边边界，适配底盘框架的型材安装间距。

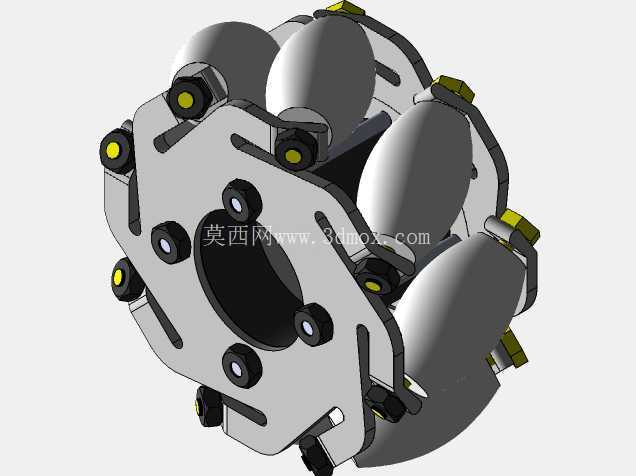

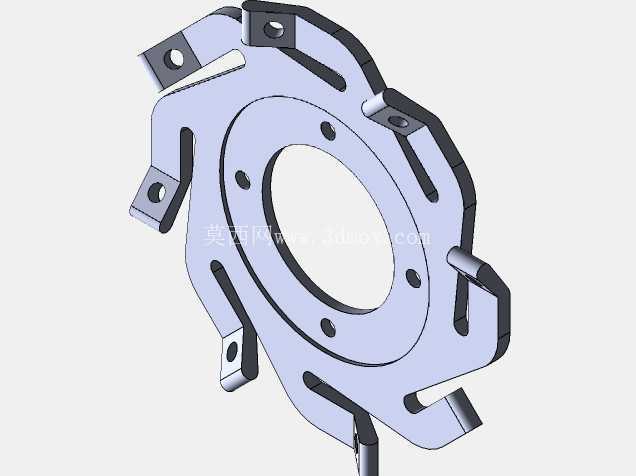

　　轮体周向均匀分布的鼓形辊子是实现全向运动的核心，每个辊子的轴线与轮体主轴线呈45度夹角偏置，辊子外层采用高摩擦系数的聚氨酯包覆材质，既可以保证与地面接触时的抓地力，又能缓冲地面不平整带来的振动，辊子两端通过带防尘密封的微型轴承与支架连接，支架通过螺栓固定在轮毂的周向安装位上，每个固定位都设置了定位止口，可保证辊子安装后的角度精度，避免因装配误差导致轮组运动时出现打滑、运动解算偏差的问题。设计过程中需要重点考虑辊子的排布连续性，要保证轮体转动过程中任意角度都至少有两个辊子与地面接触，避免出现轮组转动到特定角度时的悬空冲击，这款轮组的辊子数量经过排布优化，相邻辊子的接触区域存在合理重叠，可保证运动过程中的受力连续性，减少运行时的顿挫感。

　　轮毂主体采用铝合金材质加工，在保证结构强度的前提下尽可能降低轮体自身转动惯量，可降低驱动电机的负载扭矩需求，轮毂上的减重孔经过力学仿真优化，避开了应力集中的安装受力区域，不会因开孔导致轮体承重能力下降。在实际应用场景中，这类麦克纳姆轮通常四个为一组搭配使用，通过四个轮组不同的转速与转向组合，可解算出任意方向的合力，实现平台的全向移动，比如在仓储货架之间的窄通道中，搭载该轮组的AGV不需要转弯掉头，可直接横向平移完成货物的对接转运，大幅提升仓储空间的利用率；在精密设备的巡检场景中，搭载该轮组的巡检机器人可在设备间隙中灵活调整位置，精准对准检测点位，不需要预留大半径的转弯空间。

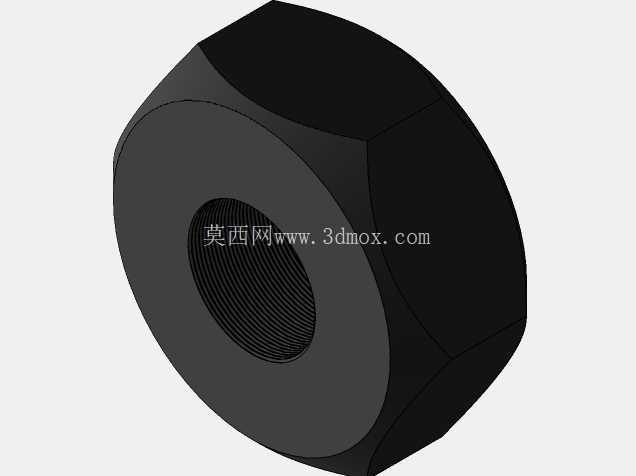

　　设计时还需要考虑轮组的承重匹配，单轮的静态承重、动态承重参数要与平台整体重量匹配，辊子的材质硬度也要根据使用地面的材质调整，比如在环氧地坪的室内场景可选用硬度稍低的聚氨酯辊子，在水泥地面的室外场景则需要选用硬度更高、更耐磨的辊子材质，同时轮组的安装高度要考虑底盘的离地间隙，避免底盘过低剐蹭地面，或是过高导致平台重心不稳。这款轮组的各个零部件都采用模块化设计，辊子、轴承、固定螺栓都采用标准件规格，后期维护时可单独更换磨损的辊子，不需要整体更换轮组，降低后期运维成本，轮毂上的安装孔位可根据不同的电机输出法兰做适配调整，不需要重新设计整个轮体结构，可快速适配不同载重等级的移动平台需求。在三维建模过程中，所有配合面都按照实际加工公差设置了合理的配合间隙，轴承安装位采用基孔制过渡配合，保证轴承安装后不会出现窜动，辊子与轴的配合间隙控制在合理范围，既保证辊子可自由转动，又不会出现过大的旷量导致运动精度下降，整个轮组的装配过程完全按照实际装配顺序搭建，可直接用于生成工程图纸指导加工生产，也可导入运动仿真软件中，模拟不同转速组合下的轮组运动轨迹，验证全向移动的运动解算逻辑是否正确，提前排查设计中存在的干涉问题。
