小型移动机器人GT2同步带轮

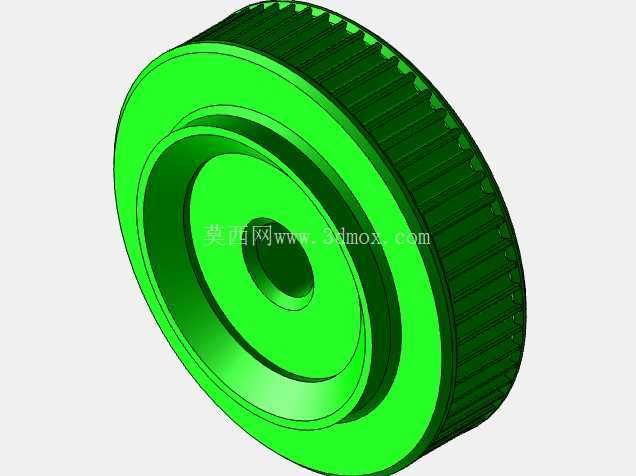

该零件面向小型轮式移动机器人的同步带传动系统，核心作用是把驱动端的旋转运动通过GT2同步带传递至行走轮或执行机构，同时依靠带齿与轮齿的啮合降低打滑风险。结构上采用带挡边的盘式带轮外形，外缘布置细密齿形，齿距按2mm节距体系设计，适合小载荷、紧凑空间内的精密传动；中部设置同轴安装孔和环形台阶，用于与电机轴、轮轴或联轴器配合，保证回转中心与传动中心一致。

从实际装配边界看，带轮外径、齿圈宽度和挡边高度需要与所选GT2同步带宽度匹配，挡边的存在可约束皮带在高速启停、换向或轻微偏载时的轴向窜动，减少皮带越齿、脱带的概率。轮体内部采用阶梯凹腔而非实心圆盘，一方面减轻转动惯量，使小型驱动电机在频繁加减速时响应更快；另一方面为轴端紧固件、联轴器外轮廓或相邻支架留出避让空间，避免装配后发生干涉。

设计思路上，齿形区域重点保证节圆、齿顶圆和齿根过渡的连续关系，齿槽不能过尖，否则皮带齿根在弯曲和挤压下容易磨损；挡边与齿面之间保留合理导向间隙，既便于皮带装入，又能在运行中形成侧向限位。中心孔周围的环形凸台承担轴向定位功能，安装时可贴靠轴肩或轮毂端面，使带轮在轴向上有明确基准；若用于3D打印制作，孔位、薄壁和齿顶尺寸需要结合材料收缩、层厚及喷嘴直径进行校核，避免细小齿形因成型极限出现缺料或强度不足。

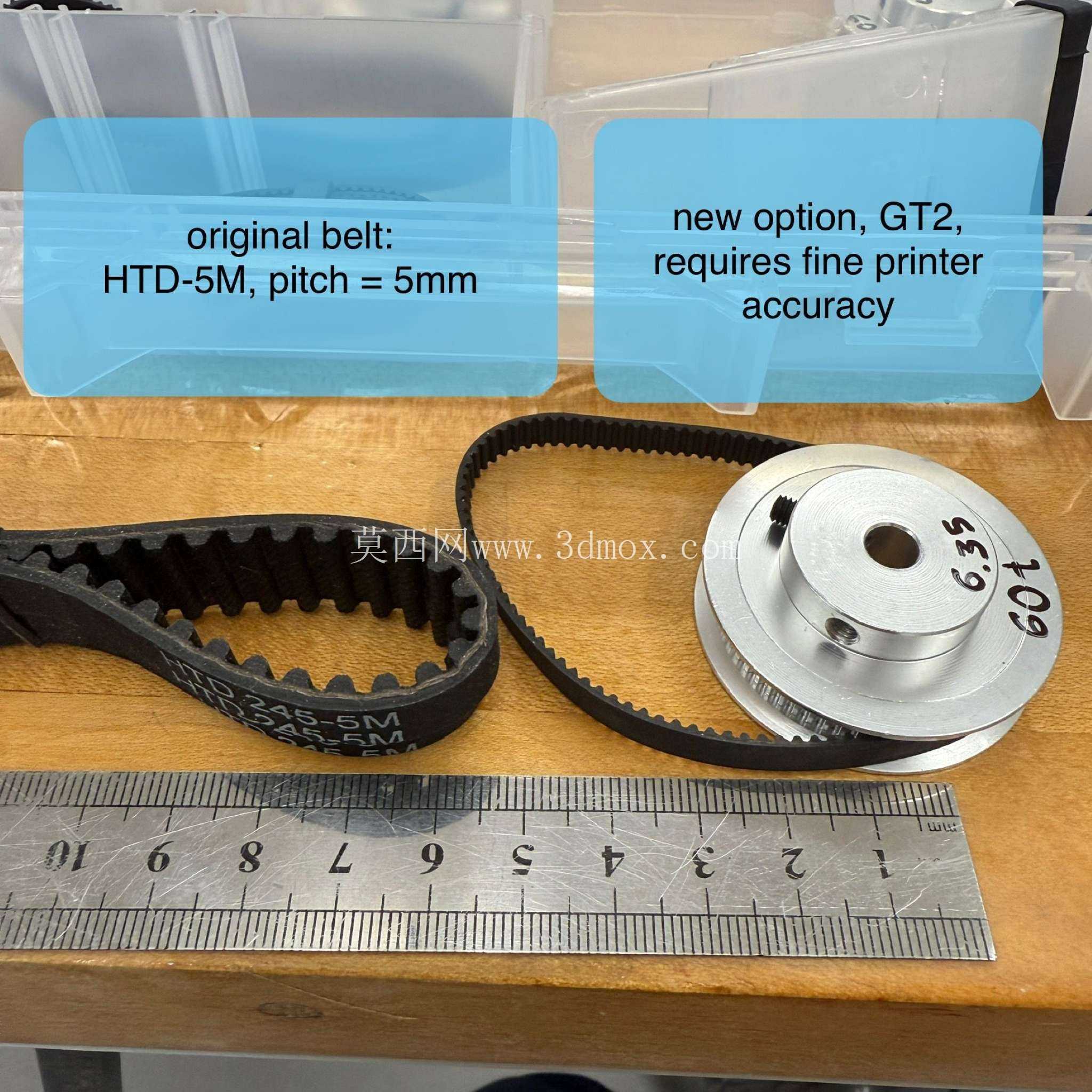

在机器人底盘场景中，这类带轮通常布置在电机输出端与行走轮之间，也可用于轻量机械臂、云台或张紧机构。工作时，电机带动带轮旋转，轮齿推动同步带齿面完成动力传递，两侧挡边维持皮带轨迹，中心台阶则保证带轮与轴系的同轴度。相比依靠摩擦的光轮传动，GT2带轮在低速定位、往复运动和小空间布置中更能保持相位关系；相比大节距带轮，2mm齿距在相同外径下可提供更细密的啮合步进，运行噪声和冲击也更小。

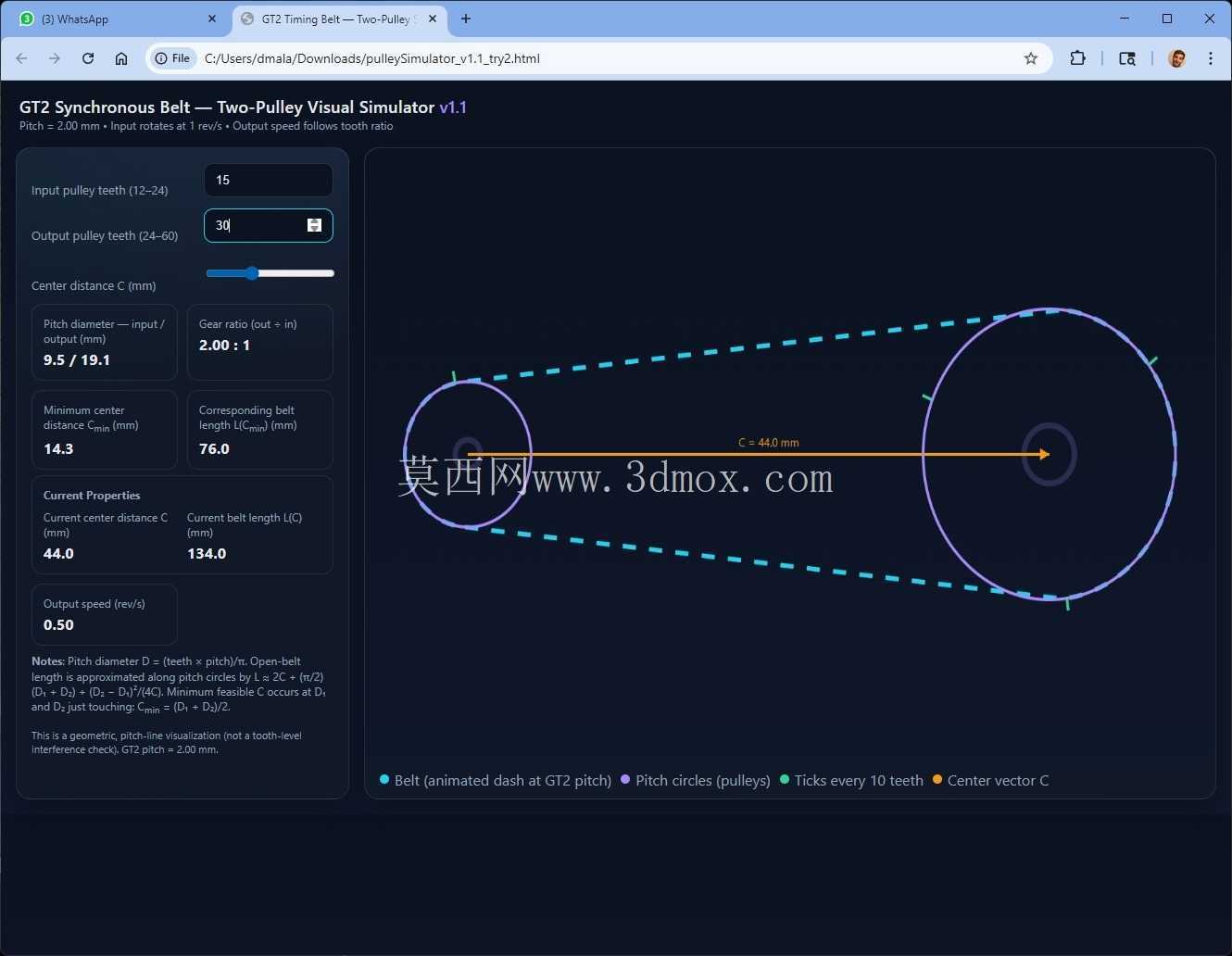

建模时应先按传动比确定节圆直径，再展开齿圈、挡边、轮毂和减重凹腔。齿面与挡边交接处宜保留小圆角，以降低打印层间应力集中；安装孔需根据轴径、键连接或顶丝固定方式补充对应特征。整体结构兼顾传动可靠性、轻量化和增材制造可行性，适合作为小型机器人底盘动力传递、教学样机验证以及紧凑型自动化设备中的同步带传动零件使用。
