双足连杆式行走腿机械结构

这套行走腿结构以平面连杆传动为核心，将髋部、膝部、踝部三个运动区段拆分为多组刚性杆件与铰接支点，主要用于教学演示、仿生移动平台验证、小型步行装置原理开发以及机械原理课程中的机构分析。实际工程里，类似腿式结构常出现在低速越障平台、科普展品、步态实验台和简易仿生机器人中；相比轮式底盘，它对台阶、沟槽、不平地面的适应逻辑更直观，能够通过杆件相位变化完成抬腿、摆腿、落腿和支撑转换。

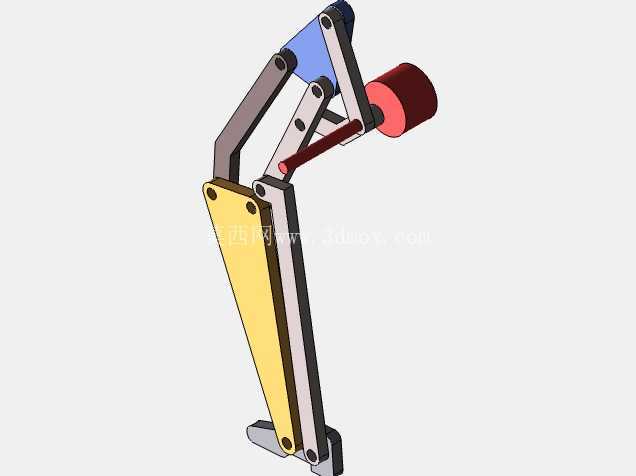

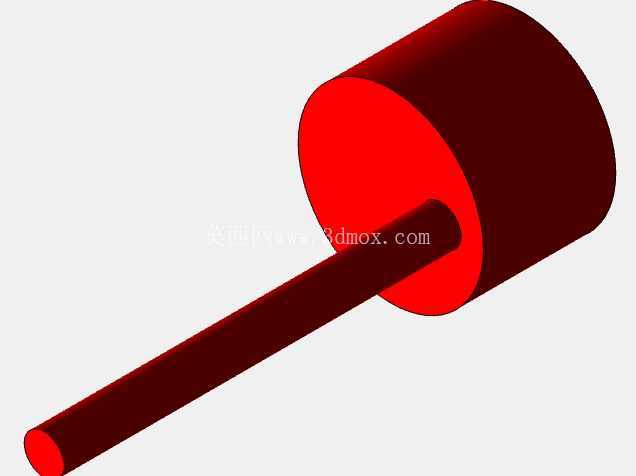

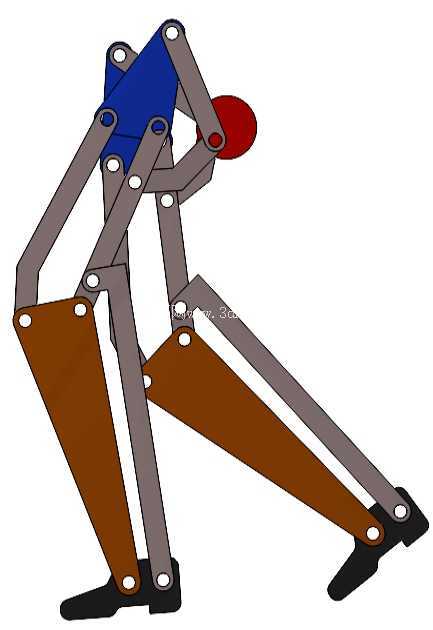

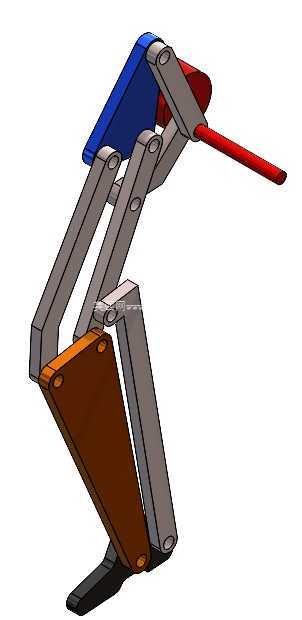

从功能上看，机构并不依赖复杂的外置控制逻辑来形成全部轨迹，而是利用连杆长度、铰接孔位和曲柄回转之间的几何约束，使足部在一个运动周期内形成近似迈步的闭合路径。髋部主动件提供连续转动，红色轮盘类构件作为动力输入或配重示意，动力经由侧板、长连杆和三角加强板向膝部传递；膝部铰链承担大腿段与小腿段的相对折展，踝部则通过下段连杆限制足部姿态，使脚掌在支撑相尽量保持平稳接触。这样的布置适合用来观察死点位置、传动角变化、杆件干涉范围以及步幅与抬腿高度之间的权衡。

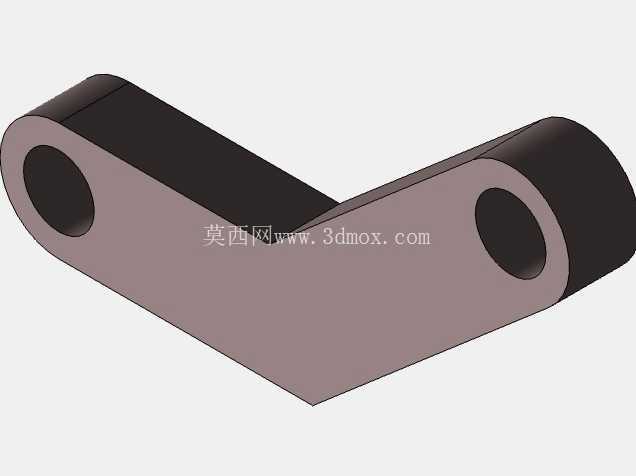

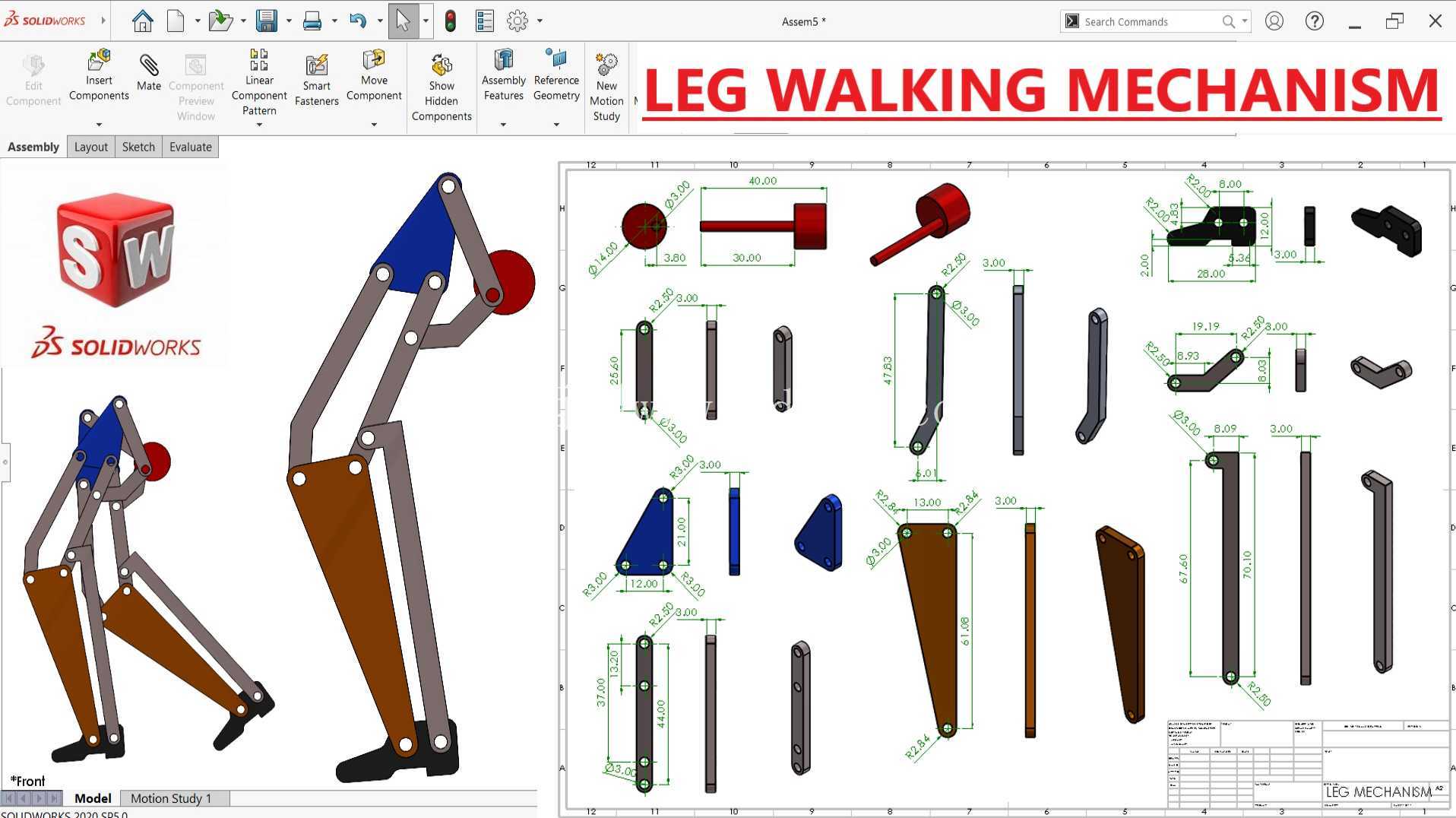

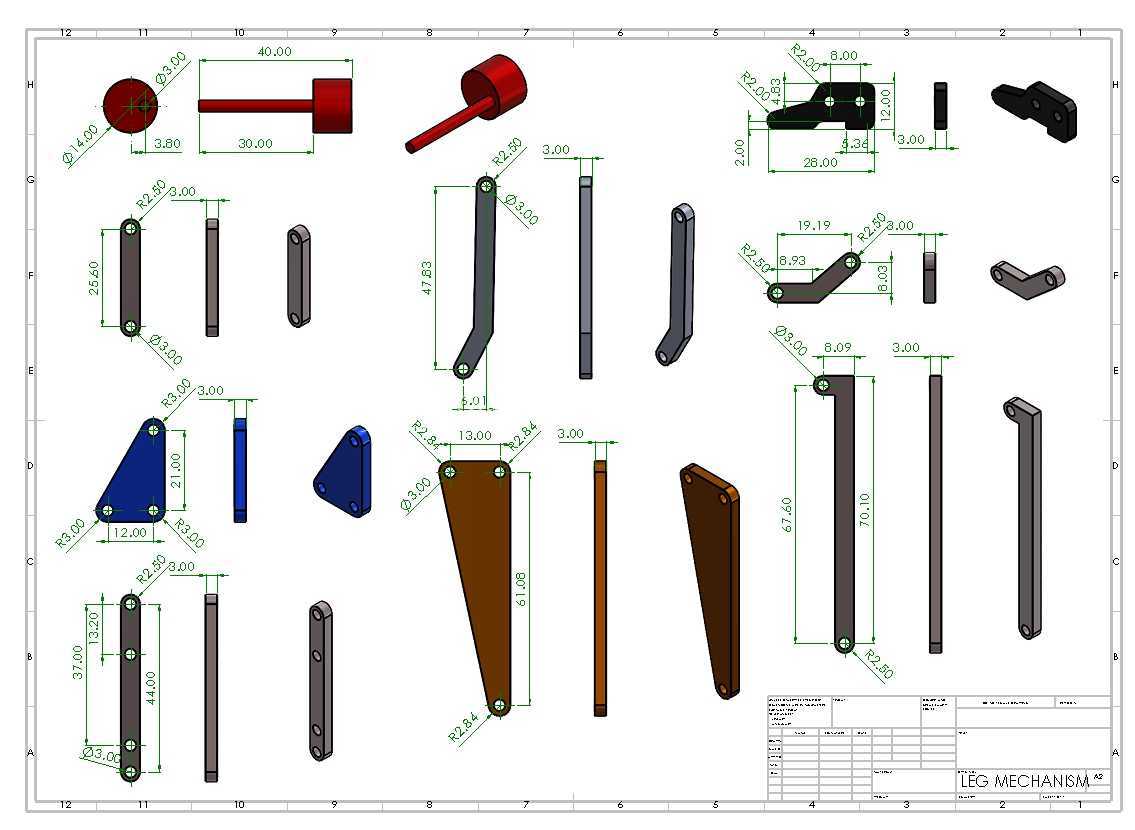

设计思路上，整套构件采用薄板件与杆状件组合的方式表达。大腿、小腿外侧使用轮廓较宽的板件承受弯曲载荷，关节附近布置圆孔以安装销轴或螺栓；细长连杆负责传递拉力和压力，截面可以是圆杆、扁条或带孔直板；三角连接件用于增加局部刚度，避免单排铰接点在反复摆动中产生过大扭转。图纸中各零件按装配关系展开，能够清楚看到孔距、板厚、端部圆角、轴套位置和紧固件边界。对于建模人员而言，先确定固定机架与主动曲柄中心，再按运动草图约束各铰接点，是保证机构可动的关键；若直接按实体尺寸拼装而忽略草图中的同心、重合和长度关系，后期调整步幅时容易出现过约束或关节错位。

外形尺寸方面，模型以人体下肢比例为参考，但并未追求真实人体解剖结构，而是强调机械传动的可制造性。单侧腿由多段不同长度的杆件组成，整体高度适合桌面级演示装置；髋部横向间距由主轴和侧板控制，膝部、踝部铰接轴与髋轴保持平行，使运动主要发生在矢状平面内。安装边界上，需要在髋部上方预留机架固定区域，在足部下方保留完整迈步空间，侧向则要留出曲柄、轮盘和连接板的回转半径。若将其放入设备外壳，内部腔体不能只按静态轮廓包裹，必须按极限摆角检查小腿后摆、膝部折叠和足端前后跨越区域，否则运动中会出现壳体碰撞。

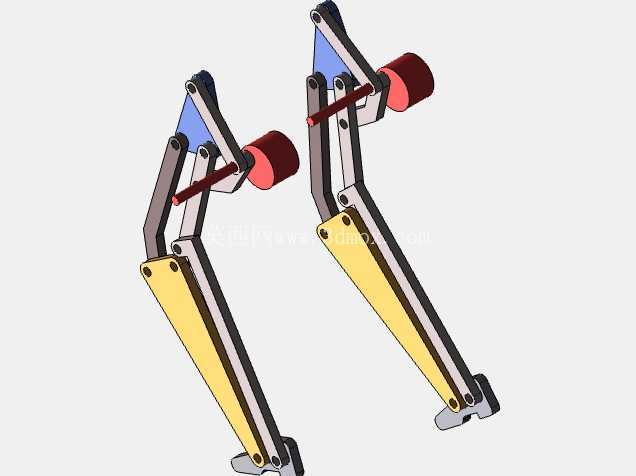

工程应用中，该结构更适合作为原理验证件而非直接承载件。若要转化为真实行走设备，需要进一步补充轴承位、轴肩、衬套、限位块和复位件，并对薄板连杆进行屈曲校核；足部可增加橡胶垫或弹性底，以降低落地冲击；两侧腿之间则应设置相位差，使一侧抬腿时另一侧保持支撑。模型中呈现的工程图视图还可用于加工下料、激光切割板材和标准件选型，杆件端部孔位决定了运动学尺寸，任何孔距修改都会同步影响步幅、足端轨迹和关节扭矩。对于结构设计人员，这套机构的价值在于把抽象的连杆综合、步态轨迹和装配干涉问题转化为可观察、可测量、可迭代的实体结构。
