HCT50X100CB拉杆式液压油缸三维结构

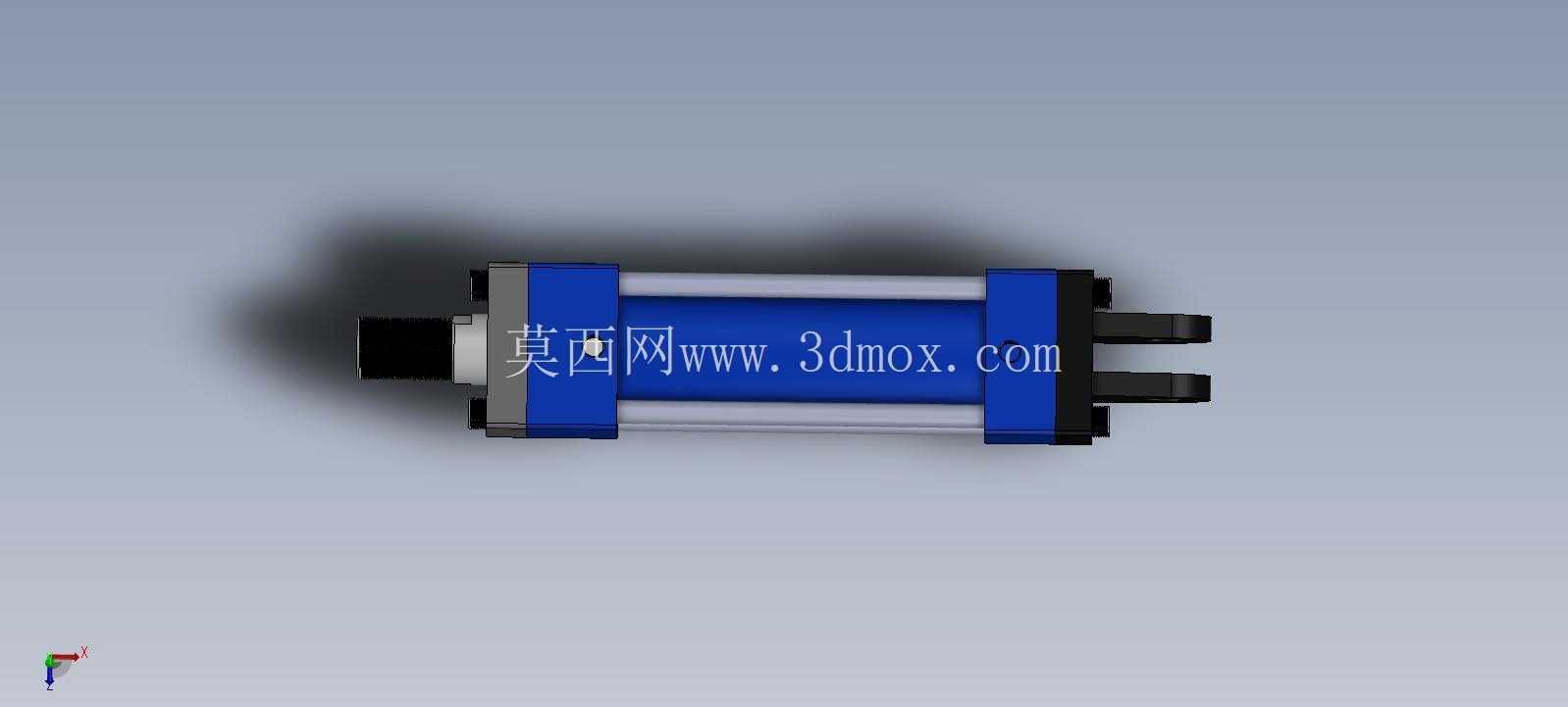

该三维结构呈现的是一款拉杆式液压油缸，缸径规格对应50毫米级，行程按100毫米级布置，属于机械设备中常见的直线液压执行元件。模型将缸筒、端盖、拉杆、活塞杆、前端锁紧螺母、尾部铰接耳座以及侧向油口等部位完整表达，适合在液压站配套、工装夹具、压装设备、小型升降机构、模具动作机构和自动化专机布局中进行空间校核与动作演示。

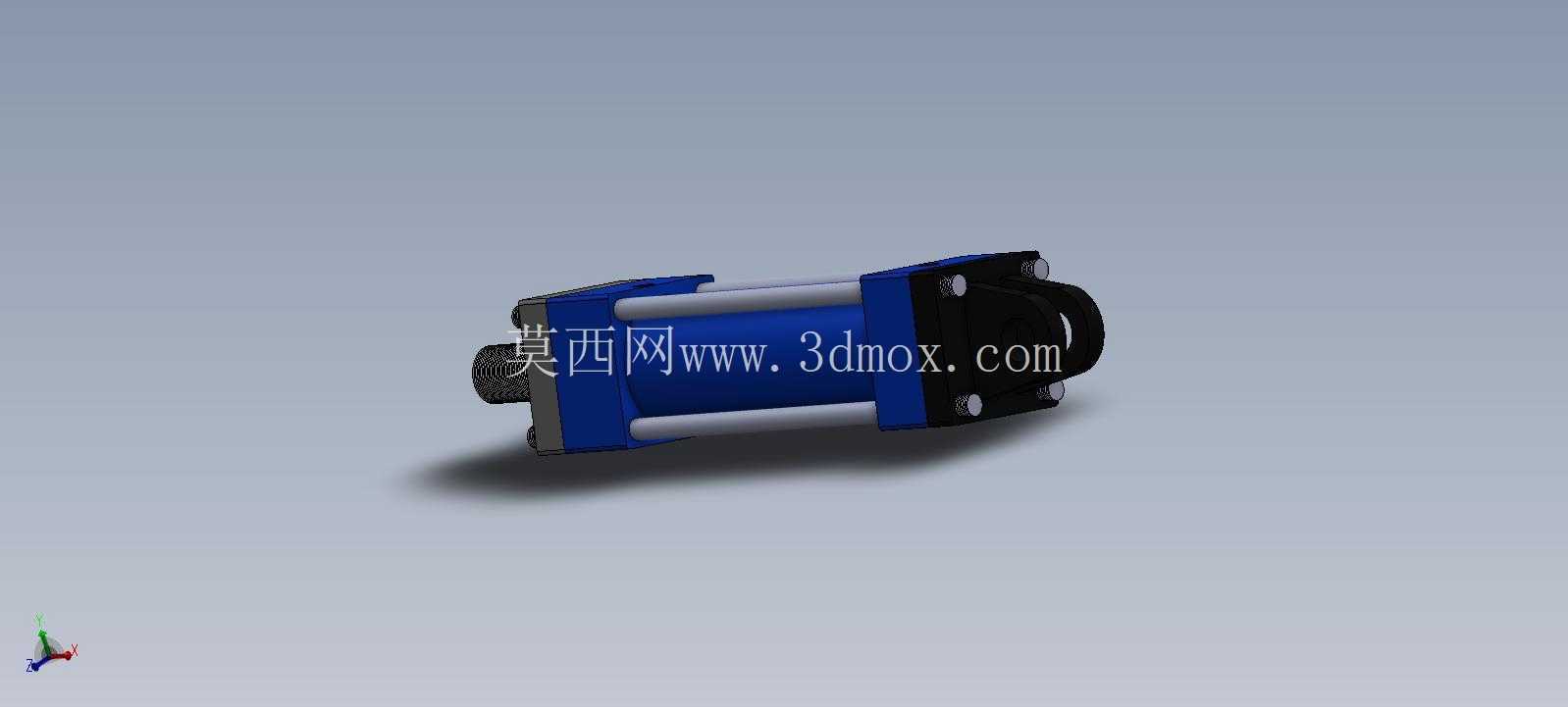

从实际使用角度看，这类油缸的核心作用是把液压系统提供的压力能转换为活塞杆的往复直线运动。伸出时可完成推压、夹紧、顶升、翻转助力、送料顶出等动作；缩回时依靠换向控制实现回程。相比电动推杆，拉杆油缸在同等外形尺寸下能够提供更大的输出力，并且在频繁启停、短时保压和冲击负载工况下具有较强适应性。模型中蓝色缸筒外部由多根平行拉杆贯穿前后端盖，这种结构便于装配、检修和密封件更换，也方便设计者根据安装空间调整端盖连接形式。

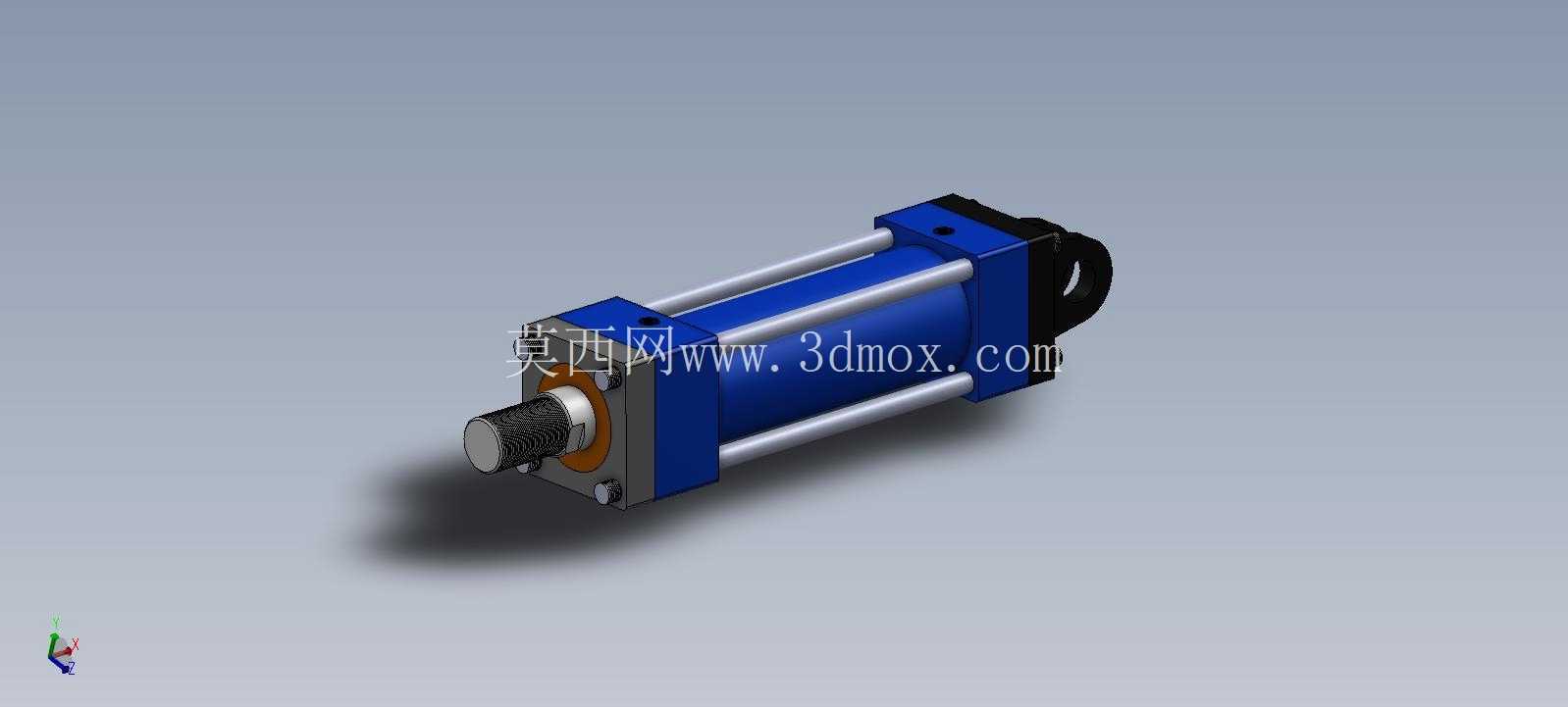

外形与安装边界方面，作品重点表现了油缸的轴向长度、缸筒外径、活塞杆伸出方向以及尾部铰接结构。尾部耳座带孔，可与设备机架上的销轴配合，使油缸在小角度摆动范围内工作；前端活塞杆带外螺纹和锁紧螺母，能够通过螺母固定接头、压头、连接叉或推板。进行整机布置时，不能只关注缸体本体长度，还需要预留活塞杆全伸位置、油管接头拆装空间、尾部销轴侧向装入空间以及维护时拉杆螺母的扳手空间。若油缸周围存在导轨、护罩、管线或焊接机架，应在三维环境中同步检查极限伸出和完全缩回两种状态，避免行程末端与周边零件发生干涉。

设计思路上，该模型采用典型的四拉杆承压布局。前后端盖通过拉杆预紧，把缸筒夹在中间，内部压力作用于端盖时由拉杆承受拉力，缸筒主要承担周向张力和内部密封面约束。外露的拉杆既承担连接功能，也在视觉上明确了油缸的装配关系。活塞杆表面位于前端盖中心，端部螺纹用于外接负载，轴肩和螺母区域体现了实际装夹方式。尾部铰接孔的中心线与活塞杆轴线形成明确的受力关系，适合绕单轴摆动的安装场景；若设备需要完全固定方向推进，则可在选型阶段将尾部结构替换为法兰、脚座或耳轴形式。

在机构设计中，油缸不能孤立选型。首先要根据负载质量、摩擦阻力、机构倾角、导向效率和安全系数计算所需推力，再由工作压力反推缸径；行程则要结合机构死点、工件厚度、夹具张开量和让位距离确定。50毫米缸径在中低压液压系统中已经可以输出可观推力，但若用于压装或夹紧，应关注压力峰值，不能仅按泵的额定压力简单估算。100毫米行程属于较短行程，油缸整体刚性较好，活塞杆侧向承受弯矩的能力仍有限，因此外部负载应尽量沿活塞杆轴线作用，横向力应由导轨、滑块或导向销承担。

模型对油口位置也做了表达。侧向油口布置在端盖区域，用于连接无杆腔和有杆腔油路。三维布线时，油管弯曲半径、接头旋转角度和检修可达性都需要提前考虑。若油缸随机构摆动，油口处应避免硬管强行拉扯，通常通过高压软管连接，并在运动极限位置检查软管最小弯曲半径和扭转情况。对于靠近高温切屑、焊接飞溅或人员通道的安装位置，还应在模型阶段预留防护罩或挡板位置。

密封与导向是油缸寿命的关键。虽然外观模型主要展示外部结构，但在工程细化时，前端盖内部需要布置活塞杆密封、防尘圈、导向套和支撑元件；活塞部位则需要活塞密封和耐磨环。拉杆式结构的优点在于端盖拆开后能够较方便地更换密封件，这对维护频繁的产线设备比较友好。三维建模时将端盖、拉杆、螺母和活塞杆分件表达，也有利于后续生成装配关系、爆炸视图和维修示意。

从建模学习角度看，该作品适合用来练习圆柱类装配体的同轴约束、拉杆阵列、端盖配合、螺纹件简化以及运动行程检查。缸筒和活塞杆构成主要轴向基准，四根拉杆围绕轴线均匀分布，前后端盖以缸筒端面定位，尾部耳座则需要保证铰接孔轴线与油缸摆动平面垂直。若后续进行工程图输出，应补充缸径、行程、安装距、销轴孔直径、活塞杆螺纹规格、油口规格和两端极限尺寸，这些参数比单纯外观造型更能指导实际选型。

在设备集成场景中，这类油缸常与液压泵站、电磁换向阀、节流阀、溢流阀、压力继电器和行程检测元件配合。节流调速可以控制伸出与缩回速度，溢流阀限制系统最高压力，压力继电器可用于确认夹紧到位。三维布局时，将油缸本体与阀块、管路、泵组和控制元件一起检查，能够提前发现维修距离不足、管线交叉和运动干涉等问题。对于工装夹具设计者而言，该模型还可作为夹紧机构的动作核心，配合压板、摇臂、导轨和定位块完成工件固定；对于输送设备设计者，则可用于顶升移栽、挡停、分流和翻转机构的动作验证。整体而言，作品结构清晰，外部特征完整，能够较好支撑液压执行机构在整机设计中的空间布置、安装校核和方案沟通。
