HGH20HA高组装加长直线导轨滑块

在自动化产线、数控机床、3D打印设备以及各类精密往复运动机构中，直线导向部件的选型直接决定了运动平台的刚性、定位精度与长期运行稳定性。HGH20HA属于高组装系列方形加长滑块，配套20规格直线导轨使用，是重载直线传动场景中应用十分广泛的一类导向元件。

从实际装配角度看，这类滑块采用四方型本体结构，整体外形规整，滑块长度较标准型HGH20CA更长，内部可容纳更多滚珠循环列，额定动载荷与倾覆力矩承受能力明显提升。滑块主体沿导轨方向布置多组滚珠回流通道，钢珠在滑块与导轨滚道之间持续循环滚动，将滑动摩擦转化为滚动摩擦，运动阻力小、启动灵敏，低速进给时不易出现爬行现象。加长型结构在承受偏载、力矩载荷以及跨距较大的工作台安装时优势突出，例如龙门式移栽机构、数控切割设备横梁、点胶机Z轴模组等工况，单滑块或双滑块布置都能保持较好的支撑刚性。

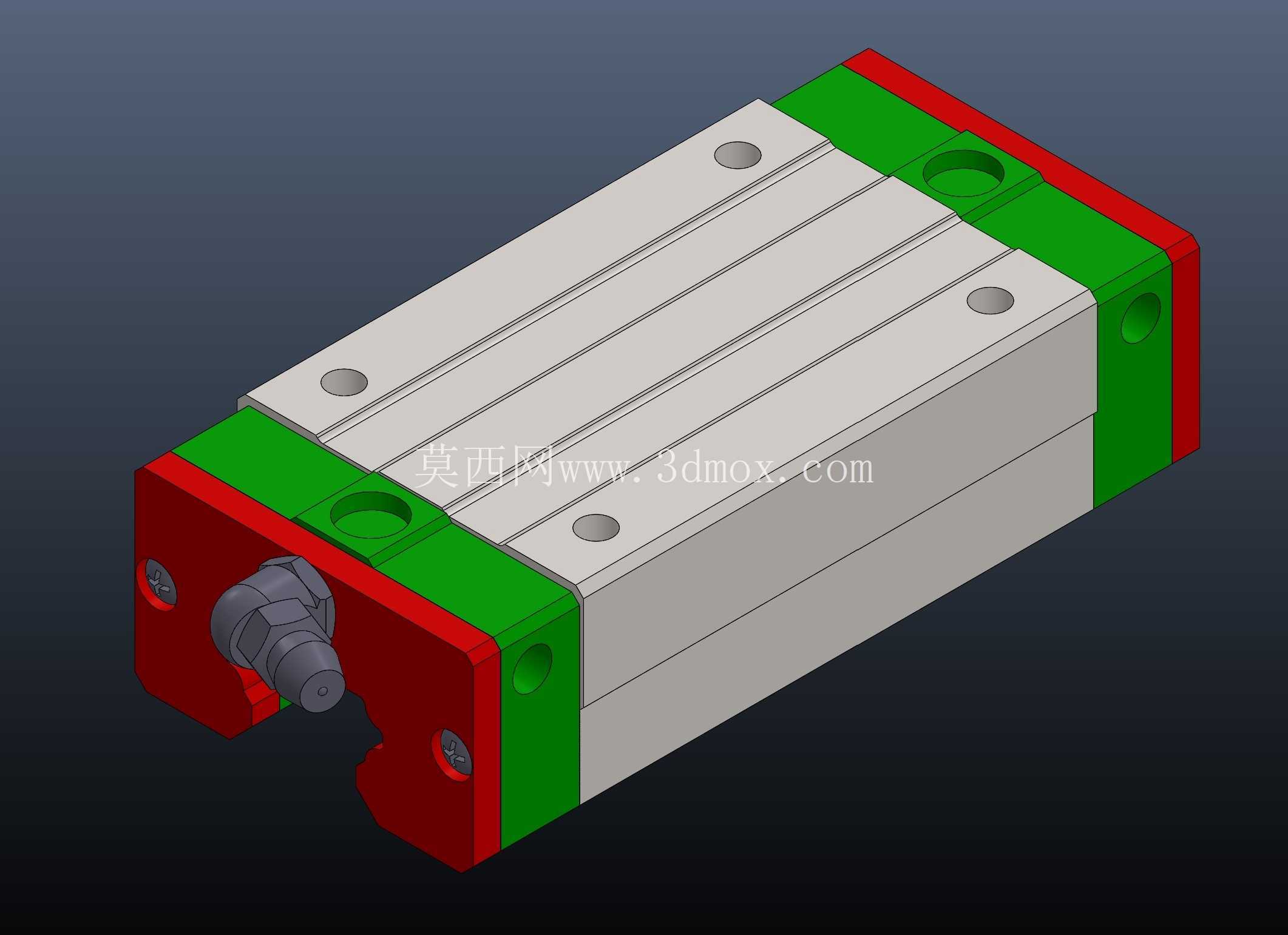

外形与安装边界方面，该规格滑块对应20mm宽度等级导轨，滑块顶面加工有规则排列的安装沉孔，用于与运动工作台或滑台板锁紧；端面预留油嘴接口，可接入润滑管路或定期注入润滑脂，保证滚道与滚珠处于良好润滑状态。滑块两端设置端盖与刮油密封件，能够阻挡加工现场的切屑、粉尘、冷却液进入循环回路，减少滚道点蚀与卡滞风险。建模时需要重点还原滑块本体、端部密封、绿色端盖、红色注油端结构以及侧向油嘴的装配关系，顶面安装孔位、导轨配合槽和滚珠循环区域的比例也要与实物一致，便于在整机布局中校核干涉。

设计思路上，高组装方形滑块更看重安装基面的承载能力。它通常通过螺栓固定在工作台下方，导轨则固定在设备基座或铝型材、钢制安装梁上；导轨与滑块之间为高精度滚动配合，安装时需要控制两根导轨的平行度、导轨直线度以及安装面平面度，否则会增加预压波动，影响运行平顺性。HA加长款相比普通短滑块，适合工作台面较大、重心偏离导向中心、存在俯仰或偏摆力矩的场合。若空间紧凑且载荷较轻，可选用标准长度滑块；而在重载切削、高速搬运、长时间往复运行的设备中，加长滑块能提供更充足的载荷裕度。

从功能特性看，该部件承担的是约束运动自由度、引导执行部件沿单一方向精确移动的任务。它不直接提供动力，却与伺服电机、丝杠或同步带传动共同构成完整直线运动系统。导轨副的精度等级、预压等级和润滑状态，会影响平台重复定位精度、运行噪声以及维护周期。在三维设计阶段，将滑块与导轨按实际行程布置，可以检查工作台极限位置、滑块伸出长度、拖链弯曲半径以及周边传感器、限位块的安装空间；在设备维护阶段，端面油嘴和密封结构的可视化模型也有助于编制润滑与点检规范。整体而言，该模型结构特征清晰，适用于直线模组、机床进给轴、自动化搬运设备及精密工装平台的设计参考与装配校核。
