HGR20R重载直线导轨精密导向构件

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1123550
  • HGR20R重载直线导轨精密导向构件
  • HGR20R重载直线导轨精密导向构件
  • HGR20R重载直线导轨精密导向构件
  • HGR20R重载直线导轨精密导向构件

在自动化产线的桁架上下料工位、数控加工中心的进给轴、激光切割设备的龙门横梁以及包装机械的往复推送机构里,直线导轨始终承担着约束运动轨迹、承载切削与往复载荷的核心作用。HGR20R这一规格的导轨,截面宽度与高度匹配20规格滑块的安装接口,是中型载荷工况下选用频率极高的一款线性导向元件。

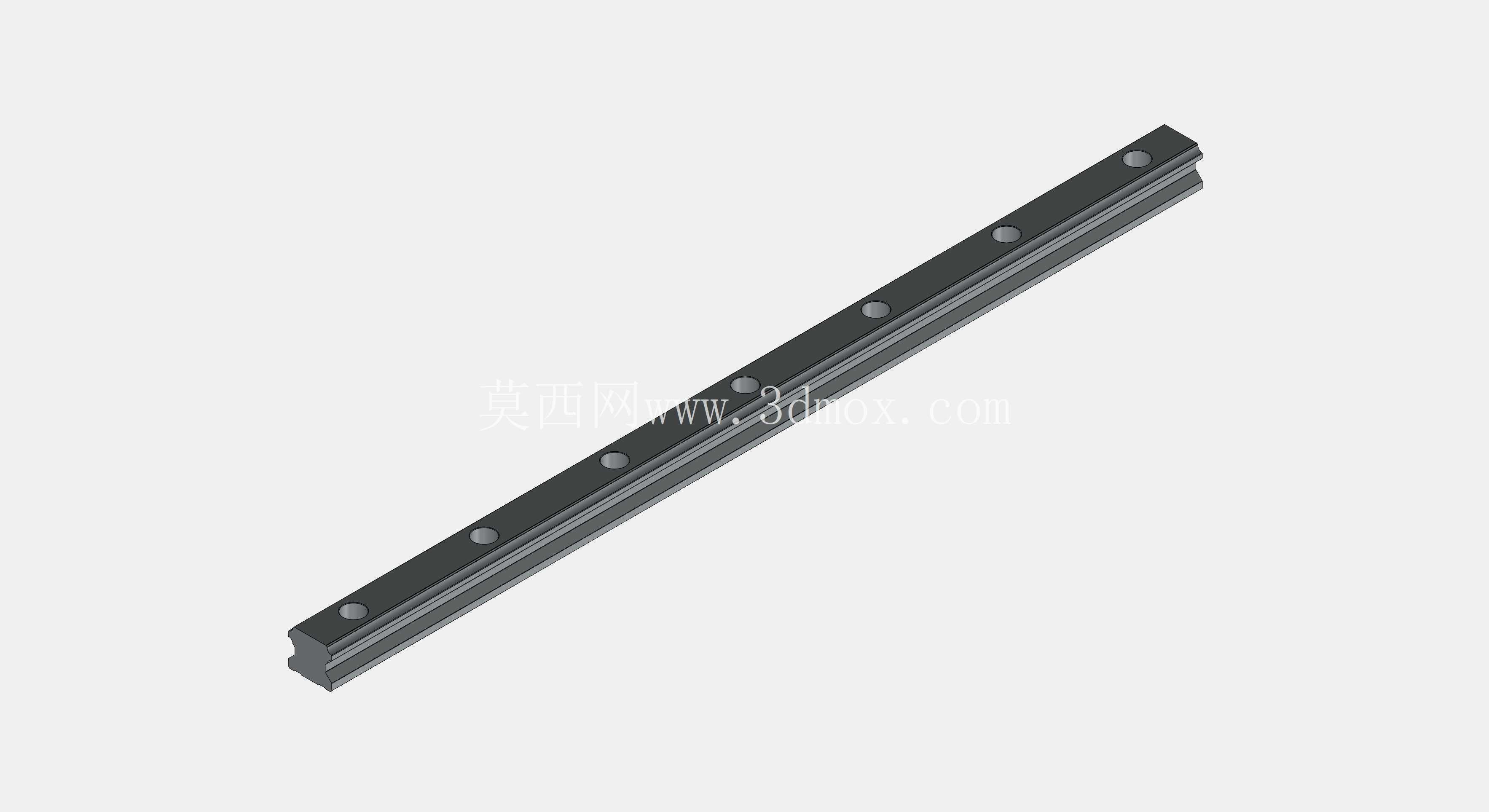

从实际装机的边界条件来看,导轨本体为长条形淬硬合金钢构件,顶面沿长度方向等距加工沉头安装孔,孔位用于穿入内六角螺钉将导轨锁紧在设备安装基准面上。常规装机时,单根导轨的有效行程由滑块运行区间决定,导轨总长需要在行程两端各留出滑块越程与防尘端盖的避让空间。针对不同设备的行程需求,导轨长度可按50mm为增量梯度截取,短至百余毫米的紧凑模组,长至两米级的长行程龙门轴,都能通过选配对应长度的导轨完成布局。安装孔的孔距遵循60mm的基准节距排布,端部第一孔到导轨端面的距离经过校核,保证端部保留足够的螺钉支承边距,避免锁紧时导轨端部出现应力集中或装配干涉。

建模过程中首先要还原的是导轨的截面轮廓:底部为与安装面贴合的平直基准底面,两侧加工出供滑块滚珠循环滚动的淬硬滚道,滚道的圆弧曲率与滑块内回流珠的接触角相匹配,决定了导轨承受径向载荷、反径向载荷与横向力矩载荷的能力。顶面的沉孔分为两段,下段为通孔穿过螺钉杆,上段为沉头槽容纳内六角螺钉头部,保证螺钉锁紧后顶面不突出,不会干涉滑块沿导轨全程滑行。导轨的两个端面为平直切断面,多根导轨拼接使用时,可将端面两两抵接,对接处需校准滚道的直线度错位量,控制在滑块滚珠可顺畅通过的公差范围内,满足长行程设备拼接加长导轨的工艺需求。

设计选型阶段,工程师首先会根据轴端承受的载荷大小、运动冲击程度计算所需的额定动载荷,20规格导轨的滚道中心距与滑块滚珠数量,适配多数中型自动化设备的负载区间:既不会像15规格小导轨在重载切削下出现滚道压痕、精度早衰,也不会像30以上大规格导轨造成安装空间浪费、运动部件惯量过大。在3C检测设备的精密滑台里,成对平行布置两根HGR20R导轨,滑块上承载视觉相机与检测探头,导轨的低摩擦阻力能保证伺服电机驱动滑台低速进给时无爬行,定位重复精度稳定在微米级;在注塑机的取件机械臂横向行走轴上,导轨承受机械臂自重与抓取塑件的交变载荷,淬硬滚道的表面硬度可抵御长期往复滚动的接触疲劳,避免长期运行后导向间隙增大。

安装工艺上,导轨装配前需要先清理设备安装基面的毛刺与焊渣,将导轨侧基准面靠紧安装台的侧定位台阶,按对角线顺序逐步拧紧安装螺钉,过程中用百分表沿导轨全长打表校验直线度,保证导轨自身的平行度误差不会传导到运动末端。三维建模时将安装孔的位置、导轨截面的总宽总高、滚道的位置尺寸按实测装配关系还原,结构工程师在整机布局阶段就能提前校验滑块运动包络与周边管线、夹具的间隙,避免装机时出现滑块行程末端与设备机架碰撞的问题。对于需要在导轨两端加装限位挡块的工况,模型端面的基准平面也可直接作为挡块安装的定位参考,把硬限位的碰撞位置精准限定在滑块允许的越程区间内,保护滚珠回流链不受冲击损坏。

这类导轨的三维结构还原,核心不在于复刻每一处微观热处理纹理,而在于把影响装配的所有边界尺寸精准表达:安装孔的节距、端部孔边距、导轨截面的安装高度、滑块配合的滚道位置,这些尺寸直接决定了整机设计阶段的孔位标注、基座加工图纸输出是否可直接落地生产。
