GNSS RTK测量天线AH-3232结构设计

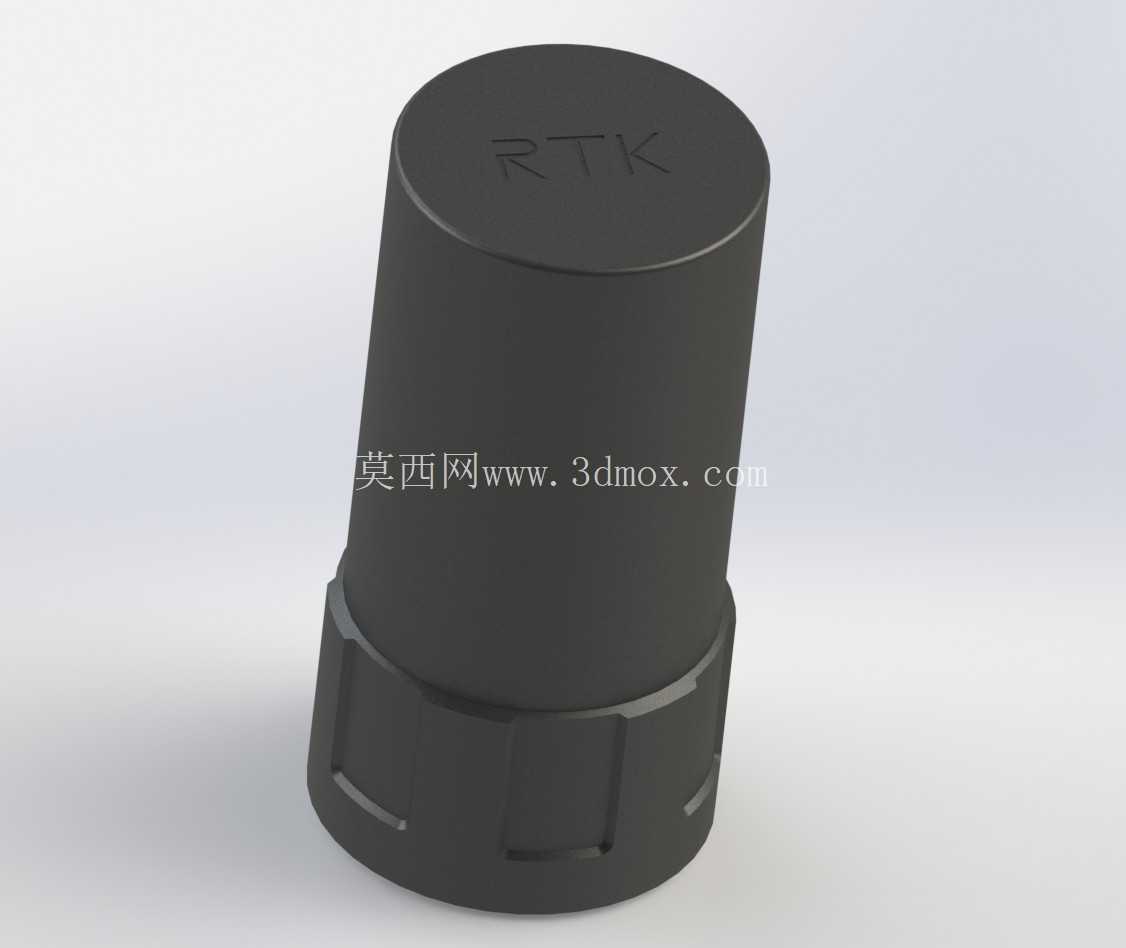

在测绘勘探、精准农业、工程机械自动控制、无人机导航以及户外高精度定位场景中，GNSS RTK天线是获取厘米级定位信号的核心前端部件，AH-3232这款天线的结构设计完全围绕户外严苛使用环境与信号接收稳定性展开。从实际工程应用角度看，这类天线需要长期暴露在户外，承受日晒雨淋、温差变化、振动冲击，因此结构设计首先要满足IP67级以上的密封防护要求，外壳采用高强度改性工程塑料一体成型，顶部平面为信号接收面，做了加厚处理避免外力磕碰损伤内部陶瓷天线单元，顶面压制的RTK标识既做产品识别，也通过微凹的纹理减少顶面阳光直射的反光积热，降低夏季高温下内部电路的工作温升。

天线主体采用圆柱式构型，这种设计的核心考量是全向信号接收的无遮挡需求，圆柱侧壁的厚度经过反复仿真验证，既保证结构强度，又不会对GNSS频段的卫星信号造成过多衰减，下部的滚花式锁紧结构是整个安装设计的重点，区别于普通民用导航天线的胶粘或卡扣安装，RTK测量天线需要在测量杆、农机车顶、工程机械桅杆等位置反复拆装或长期固定，下部的多道防滑凸棱既可以配合手拧实现快速紧固，也能适配标准的5/8英寸测绘安装螺纹，安装时不需要额外工具就能实现可靠锁紧，凸棱的深度和间距经过人体工程学验证，戴劳保手套操作时也不会打滑。

从安装边界来看，这款天线的整体高度控制在100mm以内，最大外径62mm，下部安装座直径48mm，安装时需要保证安装面的水平度偏差不超过5度，避免天线相位中心偏移带来的定位误差，安装位置需要远离大功率无线电发射源、金属遮挡物，与其他通讯天线的间距保持在200mm以上，防止信号串扰。内部结构上，天线腔体分为上下两个舱室，上部舱室放置陶瓷接收天线与低噪声放大电路，下部舱室放置滤波电路与线缆接头，两个舱室之间做了隔离筋设计，既提升结构刚性，也减少电路之间的电磁干扰，底部的线缆出口做了防水格兰头结构，配套的射频线缆从底部垂直引出，避免线缆弯折时拉扯内部焊点，格兰头的密封胶圈采用耐老化硅橡胶材质，在-40℃到85℃的工作温度区间内都能保持密封弹性。

在功能特性上，这款天线支持全星座卫星信号接收，包括GPS、北斗、GLONASS、Galileo系统的所有公开服务频段，结构设计上特意将天线相位中心与机械安装中心做了同轴校准，出厂时的相位中心偏差控制在1mm以内，满足高精度RTK测量的精度要求。外壳的黑色哑光材质做了抗紫外线添加处理，长期户外使用不会出现褪色、开裂问题，圆柱侧壁的过渡圆角全部做了R3以上的圆弧处理，避免应力集中，在承受1米高度的自由跌落冲击时，外壳不会出现开裂，内部电路不会出现位移。很多现场使用的场景中，测绘人员会不小心将天线杆碰倒，这种圆弧过渡加下部加厚安装座的设计，能让跌落时的冲击力顺着圆柱面传导分散，不会直接冲击内部的陶瓷天线片——陶瓷天线片是这类产品最脆弱的部件，一旦出现裂纹就会直接导致信号接收灵敏度下降，因此结构设计时在陶瓷天线与外壳内壁之间预留了1mm的缓冲间隙，填充轻质泡棉材料，既不影响信号穿透，又能吸收冲击振动。

从建模角度来说，这个模型还原了产品的所有关键安装尺寸与外形特征，包括下部锁紧凸棱的具体尺寸、顶面的标识特征、底部的安装接口位置，在做测绘设备集成、农机自动驾驶改装、工程机械定位系统设计时，可以直接将这个模型导入装配体，验证安装位置的干涉情况，模拟不同安装角度下的信号遮挡范围，不需要再反复测绘实物样品。很多结构工程师在做户外定位设备集成时，往往会忽略天线的安装空间预留，比如天线顶部与上方遮挡物的距离不足，或者安装座的开孔尺寸不匹配，导致现场安装时需要重新打孔调整，这个模型精准还原的安装边界尺寸，可以直接用于安装法兰的开孔设计、安装支架的构型设计，减少设计阶段的反复修改。另外，天线的重量控制也是设计时的重点，整体重量控制在180g以内，不会对轻型无人机、便携测量杆造成过大的负载，外壳的壁厚均匀控制在2.5mm，既保证强度，又尽可能降低自重，避免在强风环境下因为天线风阻过大导致安装杆晃动，影响定位稳定性。在强风地区使用时，圆柱构型的风阻系数比方形外壳低40%左右，配合下部的锁紧结构，能在12级风速下保持安装姿态稳定，不会出现偏转松动。
