0.96英寸旧款PCB版OLED显示模组结构设计

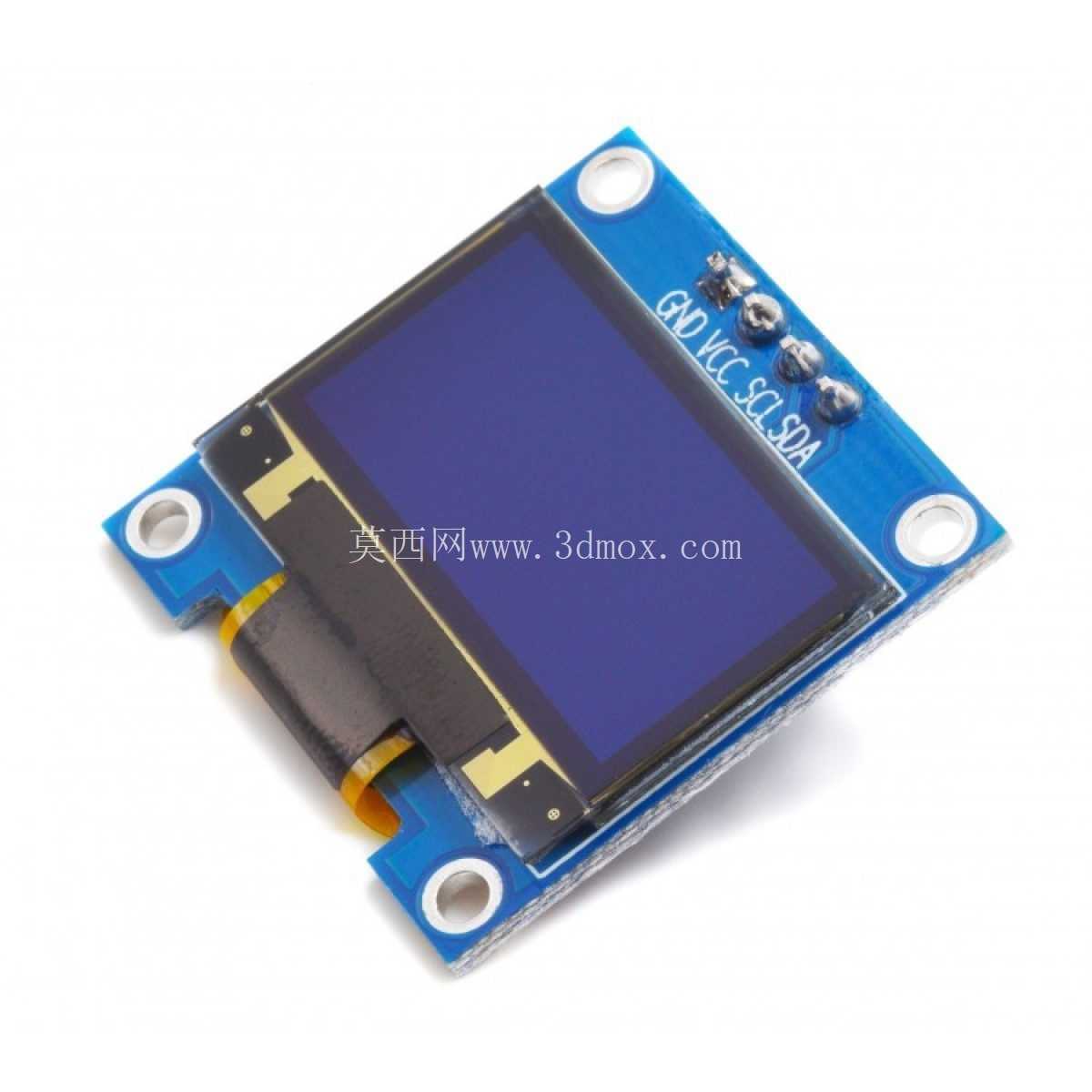

　　做嵌入式小型设备的结构设计时，选对显示模组往往能省掉一半的装配麻烦，这款0.96英寸的旧版OLED显示模组，是早年小型智能硬件、手持检测设备、桌面小装置里用得极多的一款显示部件，很多做过开源硬件、小型工控终端的工程师都对它的结构不陌生。先从实际应用场景说，这类小尺寸OLED因为自发光不需要背光、对比度高、驱动简单，早年大量用在便携测温仪、小型数据采集终端、迷你桌面时钟、开源开发板扩展屏、小型通讯模块状态显示端上，尤其是不需要彩色显示、只需要展示字符、简单图标、少量参数的场景，它的功耗和显示清晰度都比早年的同尺寸LCD屏更有优势，旧款PCB的版本因为焊盘布局更宽松、丝印标识更大，不管是手工焊接还是小批量产线焊接，容错率都比后期改版的紧凑款更高。从功能特性上看，这款模组采用I2C通讯接口，板载四个引脚分别对应电源、地、时钟、数据，不需要额外的背光驱动电路，屏体本身是12864的像素分辨率，足够显示4行16号英文字符，或者8行8号字符，也能驱动简单的单色位图显示，旧款PCB的版本把驱动芯片直接绑定在FPC与PCB的连接区域背面，不需要额外在主板上预留驱动芯片的位置，外围电路只需要做好电源滤波就能稳定工作。

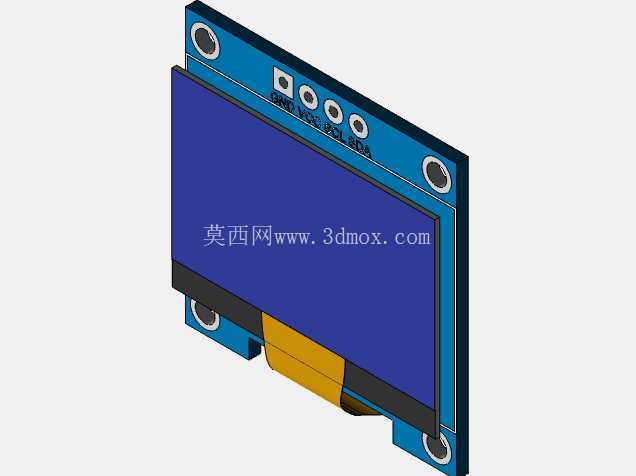

　　设计思路上，这款模组的PCB采用蓝色FR-4板材，四个角预留了M2规格的安装固定孔，孔位做了金属化包边，既可以用铜柱配合螺丝做悬空固定，也可以用尼龙隔离柱垫高，避免PCB背面的焊盘与安装金属面接触短路；屏体通过FPC软排线与PCB连接，软排线的弯折区域预留了足够的弯折半径，装配时可以根据设备内部的空间布局调整屏体的朝向，不需要额外做转接板。外形尺寸与安装边界方面，整个PCB板的长宽控制在27mm27mm左右，屏体的显示区域居中放置，屏体表面覆盖了一层透明的硬质保护盖板，比屏体本身高出0.3mm左右，做设备面板开孔时，开孔尺寸要略大于显示区域，同时要给保护盖板预留0.1mm的装配间隙，避免压到屏体造成显示异常；四个安装孔的中心距分别是横向23mm、纵向23mm，固定时螺丝的锁紧扭矩不能超过0.2N·m，不然很容易造成PCB板变形，挤压到屏体的绑定区域导致花屏。实际做结构建模的时候要注意，PCB板的厚度是1.6mm常规厚度，背面的焊盘突出高度大概0.2mm，所以安装时如果是贴装在设备壳体内壁，要预留至少0.3mm的间隙，或者在安装孔位置加0.5mm的隔离垫，避免焊盘顶到壳体造成装配间隙不均；FPC软排线的弯折寿命在常规弯折半径1mm的情况下能达到上万次，做内部走线布局时不要把软排线压在其他结构件下面，也不要让软排线处于长期绷紧的状态，不然容易出现接触不良的问题。另外旧款PCB的丝印字体更大，引脚标识清晰，在做小批量手工焊接的时候不容易接错引脚，VCC和GND的引脚间距是标准的2.54mm，既可以直接插2.54mm间距的排针，也可以直接焊线引出，适配不同的装配需求。

　　很多工程师在做小型设备选型的时候，容易忽略显示模组的安装边界，比如这款模组的屏体和PCB之间有一层黑色的缓冲泡棉，厚度大概0.5mm，建模的时候如果漏掉这个泡棉的厚度，就会出现面板压到屏体的问题，导致装配后面板和壳体之间出现缝隙，或者屏体被压出亮斑；还有PCB板上的四个引脚是侧插式的，排针焊好之后会在PCB背面突出大概3mm的长度，这个区域也要预留足够的空间，不能和其他电路板或者结构件干涉。在做设备面板设计的时候，显示窗口的边缘要做0.2mm的倒角，避免锋利的边缘刮花屏体的保护盖板，同时窗口内侧可以贴一层薄的防尘泡棉，压紧在模组PCB的正面，既可以防尘，也能避免环境光从缝隙漏进去影响显示效果。这款旧款模组相比后期的紧凑改版，虽然占用的安装空间稍大一点，但是焊接难度低、结构强度更好，尤其是在一些需要经常拆装、或者使用环境有轻微振动的场景下，旧款的固定孔位更靠外，固定之后的稳定性更好，不容易出现因为振动导致的FPC接触不良问题。做三维建模的时候，要把屏体的显示区域、PCB上的元件高度、引脚突出长度、安装孔位的公差都考虑进去，比如板载的几个贴片电阻电容的高度大概1mm，排针的高度如果是直插的话会高出PCB正面2.5mm左右，如果是用弯针的话要根据弯针的方向预留走线空间，避免和其他部件干涉。

　　另外这款模组的工作电压是常规的3.3V，建模的时候不需要考虑高压绝缘的问题，但是电源引脚附近的滤波电容位置要预留出来，不要在电容上方放置金属结构件，避免短路。很多新手工程师在做这类小型显示模组的装配设计时，容易把安装孔的位置做的和屏体边缘太近，导致固定螺丝的头部压到屏体的边缘，实际上这款模组的安装孔中心距离屏体边缘有2mm的距离，螺丝头的直径如果是3mm的话，刚好不会碰到屏体，但是如果用了更大的螺丝头，就需要加垫片或者扩大孔位的沉头区域，避免干涉。总的来说，这款旧款OLED显示模组的结构设计非常务实，没有过度追求紧凑化，而是兼顾了手工装配的便利性和安装稳定性，非常适合小型嵌入式设备、开源硬件项目、小型状态显示终端的结构选型，建模的时候只要把各个部件的高度差、安装间隙、弯折区域的预留空间考虑到位，就能避免大部分装配问题。
