摩擦式单张纸张拾取送纸机构

这套送纸机构面向需要单张连续供纸的自动化场景，核心解决叠放纸张在输送过程中出现的重张、连张、空送问题。在信封分发设备中，机构需要把堆叠的信封逐个分离并送入后续盖章、分拣或封装工位；在小型打印与票据处理设备中，它承担纸盒到成像或裁切单元之间的纸张拾取任务；在自动售货、标签发放和简易纸品包装线上，同样可以看到类似摩擦分纸原理。与真空吸附式供纸相比，摩擦轮方案不需要负压风机、气路和复杂吸盘控制，结构更紧凑，成本更低，维护点也更少，适合纸张尺寸变化不大、节拍中等的轻型设备。

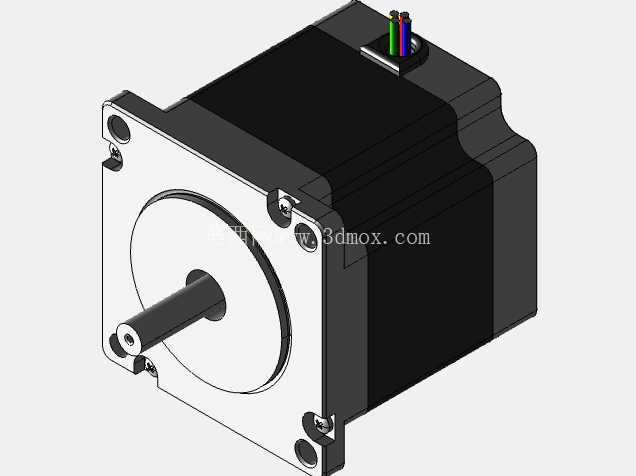

机构的工作逻辑围绕摩擦拾取与阻力分离展开。纸叠以倾斜方式放置在两侧支撑板之间，前缘靠近搓纸轮；驱动轮通过橡胶或高摩擦包覆层接触最上方一张纸，依靠摩擦力将其向前带出。纸叠下方或前缘设置分离阻尼结构，使第二张及以后的纸张受到较大阻力，只有被搓纸轮直接带动的单张纸能够通过。送出的纸张进入导向轴与压辊之间，由平行辊轴保持姿态，避免歪斜、褶皱和卡滞。底部步进电机通过齿轮副传递动力，便于控制启停角度、送纸长度和单次进给节拍，也方便与传感器、主控板进行联动。

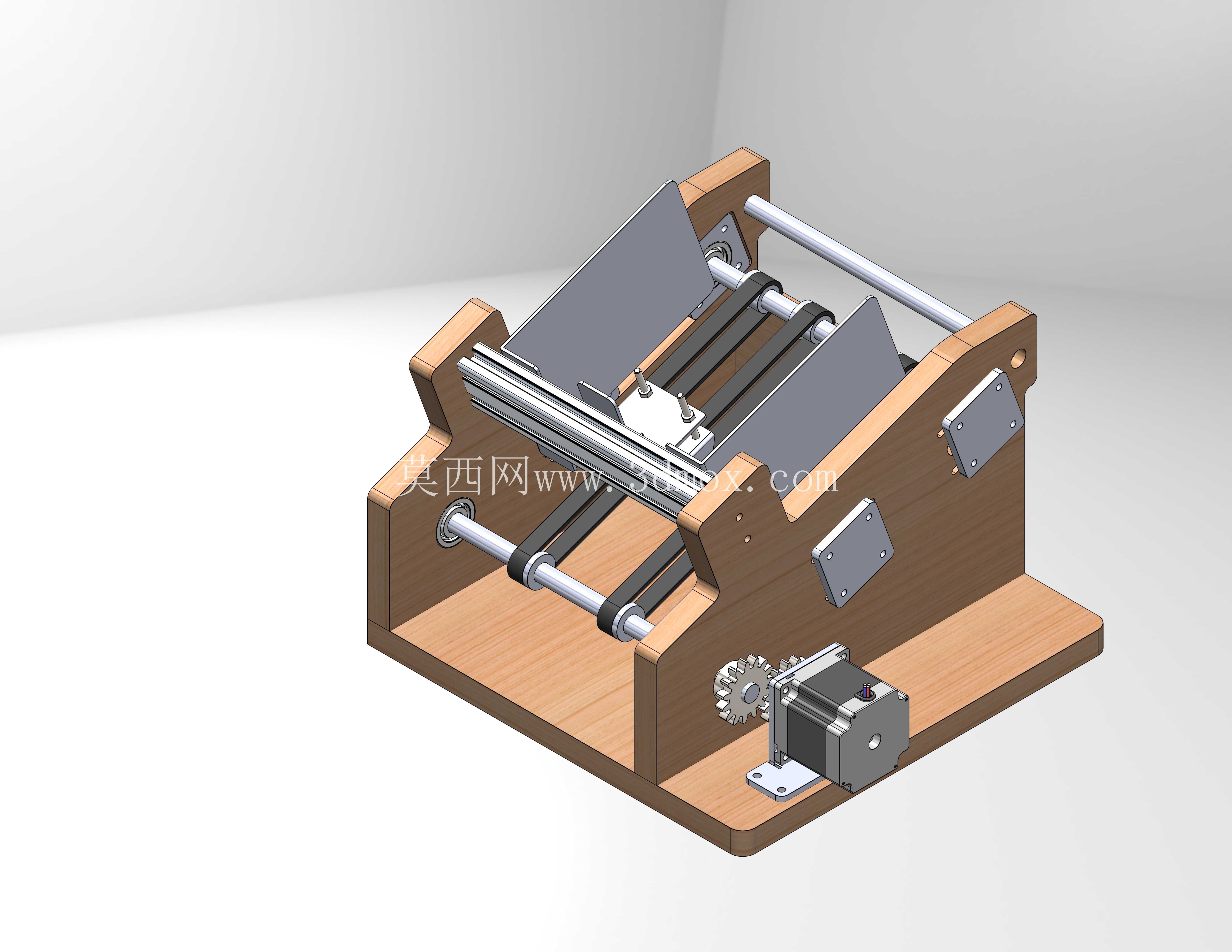

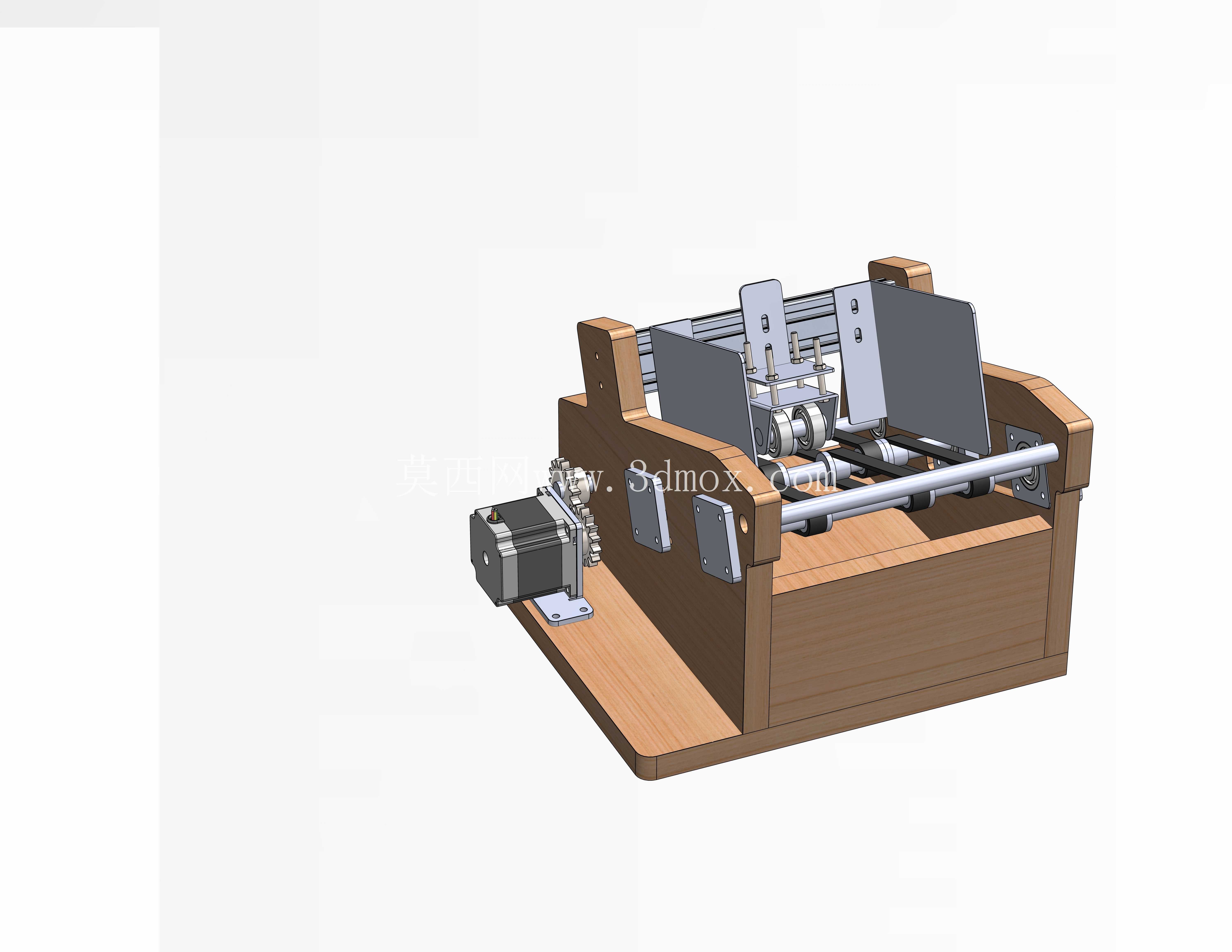

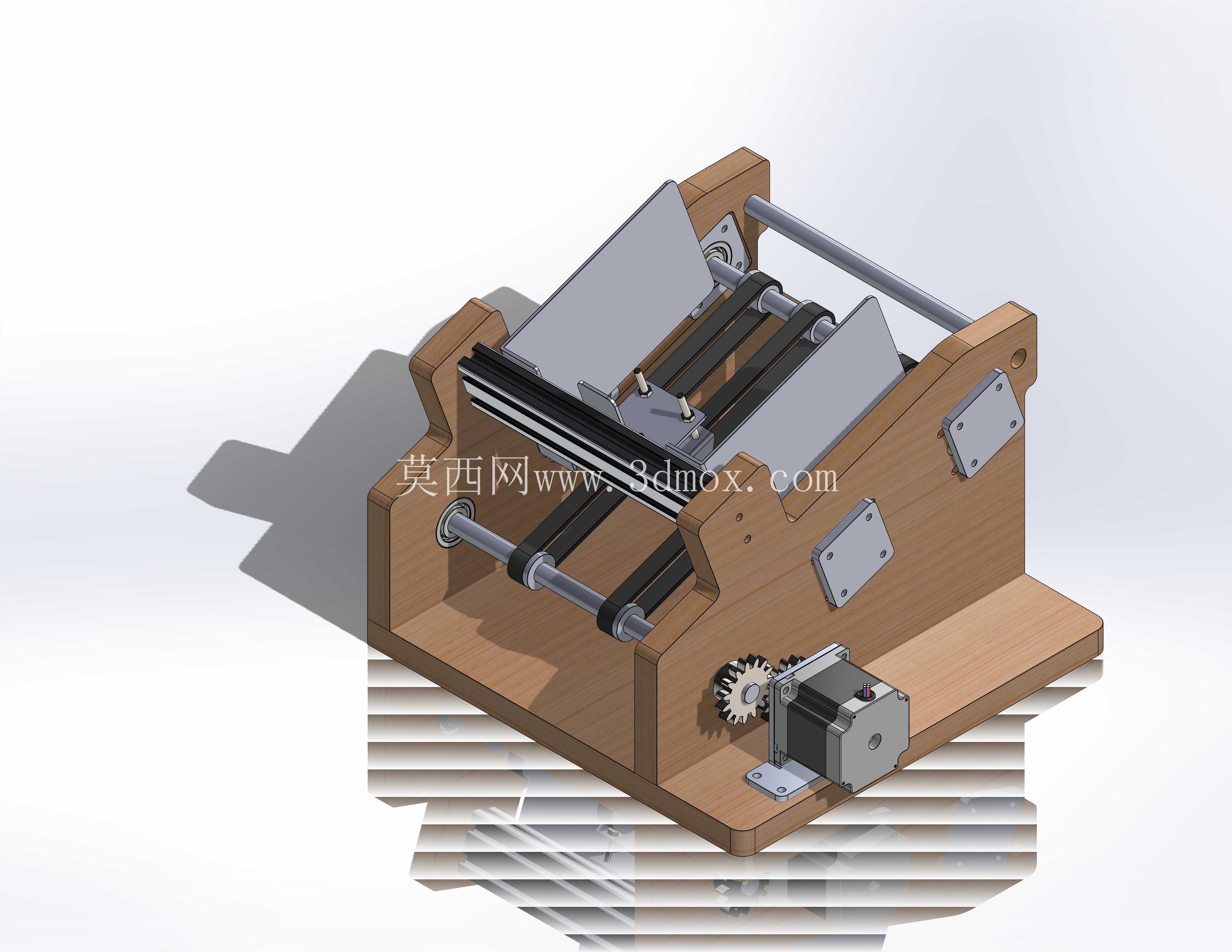

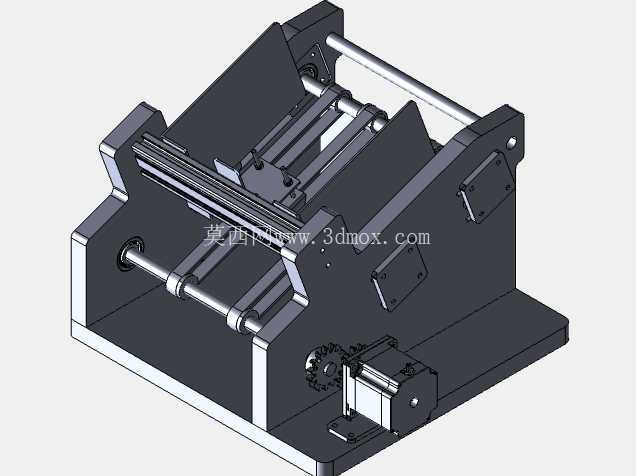

从结构布置看，整机采用左右侧板承载主要辊轴，侧板既承担轴承座定位，又作为纸宽边界和护板使用。辊轴沿送纸方向分层布置：靠近纸堆的是拾取摩擦轮，中段设置导向与压紧辊，后段保留纸张通过的平直通道。两侧板之间的距离决定可容纳的最大纸宽，纸叠托板的倾角和前缘挡点则影响纸张分离稳定性。建模时需要重点核对辊轴同轴度、齿轮中心距、电机安装面与侧板基准面的关系；若轴孔位置偏差过大，会造成辊子转动阻力增加、纸张走偏或齿轮啮合噪声。底部电机通过支架固定在基板上，支架孔位应兼顾张紧和装配余量，齿轮啮合处保留合理侧隙，不能靠强行拉紧来消除间隙。

外形与安装边界方面，该机构属于台式轻型送纸单元，底部平板提供主要安装面，可直接固定在设备机架或钣金台面上。高度方向由倾斜纸仓和辊系决定，纸仓后方需要预留放纸、补纸和观察空间；前方出纸口应与后续输送轨道、打印头或封送机构保持连续过渡，不能出现台阶尖角刮纸。宽度方向除了纸宽本身，还要留出侧板、轴端、紧固件和齿轮传动空间。若用于较厚纸张或信封，应加大摩擦轮压力并复核托板强度；若用于薄纸，则应降低压辊载荷，防止两张纸被同时挤出。

设计思路上，这种机构不追求复杂动作，而是把可靠性放在摩擦系数、压纸力和分离阻力三者匹配上。摩擦轮表面磨损后会出现空送，因此包覆层应设计成可更换形式；压辊压力最好能通过弹簧或调节螺钉微调，以适应不同克重纸张。纸侧挡规不宜把纸堆夹死，应保留微小间隙，让纸张在被拾取时能自由前移，同时又不能过松导致整叠纸倾斜。前缘分离片的位置很关键，太靠外会阻挡单张纸通过，太靠内又无法阻止重张，实际调试通常以单张顺利通过、双张被拦截为基准。

三维建模过程中，可先建立送纸中心线和纸叠通过平面，再布置侧板、辊轴、齿轮和电机。辊子外径、轴径、轴承位和卡簧槽需要按实际采购件校核；侧板上的开孔应区分定位孔、固定孔和减重孔，避免为了外观削弱轴承支撑区域。纸张虽然属于柔性件，但在机构干涉检查中应建立典型纸厚和纸叠包络，重点检查纸角经过摩擦轮、分离片、压辊和出纸口时是否存在过小间隙。对于需要扩展的设备，还可在出纸侧增加检测光电、导纸板或计数轮，使该送纸单元与后续自动化工位形成稳定衔接。
