工程拖链弯曲段三维结构设计

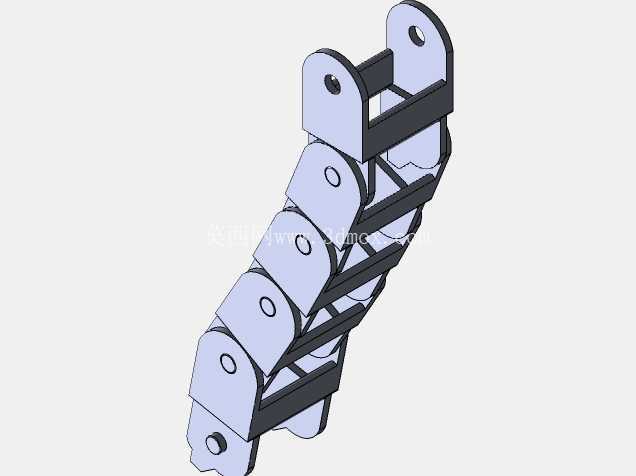

在自动化生产线、机床加工区、重型工程机械的线缆布设场景中，活动线缆的磨损、拉扯、错位问题一直是设备运维的高频痛点，拖链作为线缆、液压油管、气管的承载防护部件，其结构合理性直接决定了移动部件的运行可靠性。本次呈现的拖链结构，针对小半径往复弯曲的使用场景做了专项优化，区别于常规大节距拖链的设计，该款拖链采用小节距链节拼接方案，每一节链节的铰接转动角度做了严格限位，避免弯曲过程中出现线缆夹挤、链节卡死的问题。

从实际使用场景来看，这类拖链多用于行程较短、安装空间局促的设备内部，比如小型自动化装配工位、桌面级加工设备的走线区域，这类场景往往没有足够的空间布置大弯曲半径的拖链，同时要求拖链在高频往复运动中保持稳定的形位，不会出现侧向偏移、下垂剐蹭设备内壁的情况。设计过程中，首先确定了链节的主体承载结构，每片链板采用对称式布局，上下设置横向连接筋，既保证链节整体的抗扭强度，又预留了足够的内部走线空间，线缆可以在链节内部有序排布，不会因为拖链弯曲出现相互缠绕的问题。

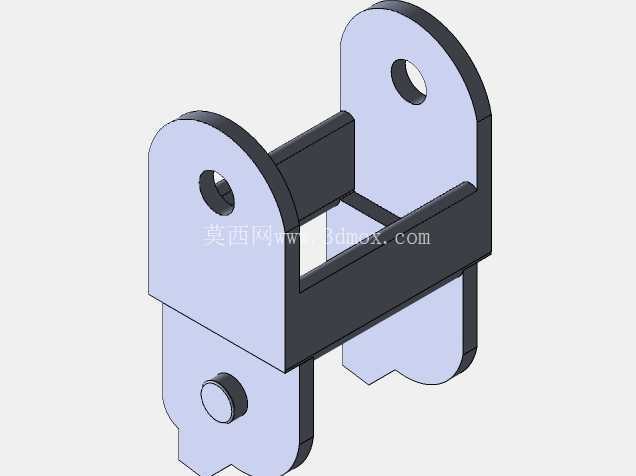

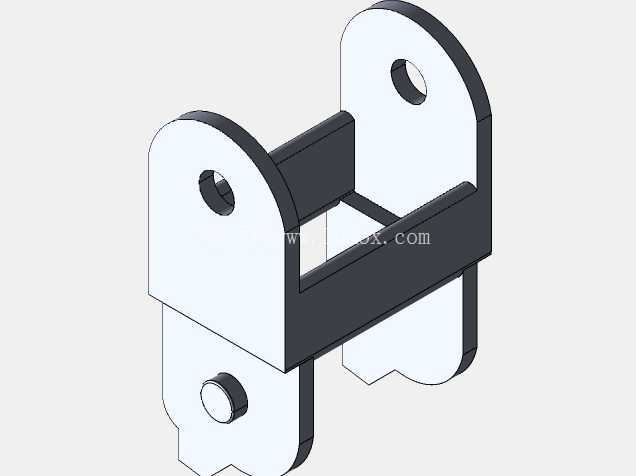

铰接部位的设计是整个拖链的核心，相邻链节的铰接轴采用过盈配合与单侧链板固定，另一侧链板预留转动间隙，同时在铰接位置设置角度限位凸台，当拖链弯曲到设定的最小半径时，凸台相互贴合阻止链节继续转动，避免过度弯曲导致内部线缆弯折半径过小造成线芯损伤。从安装边界来看，该拖链的固定端和活动端都预留了标准安装孔位，可以直接通过螺栓固定在设备的安装基面，不需要额外设计转接支架，链节两侧的连接筋采用卡扣式装配，不需要专用工具就可以完成链节的拼接与拆卸，后期维护更换线缆时可以快速拆开对应位置的链节，不需要整体拆卸拖链。

外形尺寸上，单节链节的长度控制在适配最小弯曲半径的范围内，整体拖链的宽度可以根据实际走线数量调整链板的连接长度，内部空腔的高度预留了足够的线缆堆叠空间，即使同时布置动力线、信号线、气管也不会出现挤压问题。拖链弯曲运行时，每一节链节的转动角度均匀分配，不会出现局部应力集中的情况，链板的边缘做了圆角钝化处理，避免拖链运动过程中剐蹭线缆外护套，长期运行也不会磨破线缆绝缘层。

在材料适配性上，该结构既可以采用增强尼龙注塑成型用于常规工况，也可以采用不锈钢板冲压成型用于高温、有切削液飞溅的机加工场景，铰接部位的间隙设计预留了材料热胀冷缩的余量，在宽温度范围的工作环境下也不会出现转动卡滞的问题。不同于市面上部分拖链采用的开放式结构，该款拖链的上下连接筋形成半封闭防护结构，可以阻挡大部分切屑、灰尘进入拖链内部，减少线缆的磨损概率，同时不会完全封闭导致线缆散热不畅。

实际选型过程中，工程师可以根据设备的移动行程、线缆总直径、运行速度调整链节的数量和整体宽度，模型的参数化结构可以快速修改对应尺寸，不需要重新搭建整体结构，铰接部位的限位角度也可以根据实际需要的最小弯曲半径调整凸台的位置，适配不同柔性线缆的最小弯折半径要求。安装时需要注意拖链的固定端要设置在行程的中点位置，减少拖链的悬空长度，降低运行过程中的振动和噪音，活动端与移动部件的连接要保留少量浮动间隙，补偿安装过程中的形位误差，避免拖链受到额外的侧向拉力。
