机器人用多向移动全向轮结构设计

这款全向轮的设计核心是解决移动机器人在狭小空间内的转向与平移需求，区别于传统差速轮需要预留转弯半径的局限，该轮组可实现平面内任意方向的移动，包括横向平移、原地旋转、斜向行进，尤其适配AGV搬运机器人、竞赛类教育机器人、服务型巡检机器人的底盘布局需求。在仓储分拣场景中，搭载该类全向轮的搬运机器人可在货架间窄通道内完成横向位移，无需反复调整车头朝向，能将通道预留宽度压缩30%以上，大幅提升仓储空间利用率；在教育机器人竞赛场景中，该轮组可支持机器人完成急停变向、斜向穿插等高机动动作，避免传统轮组转向迟滞带来的动作偏差。

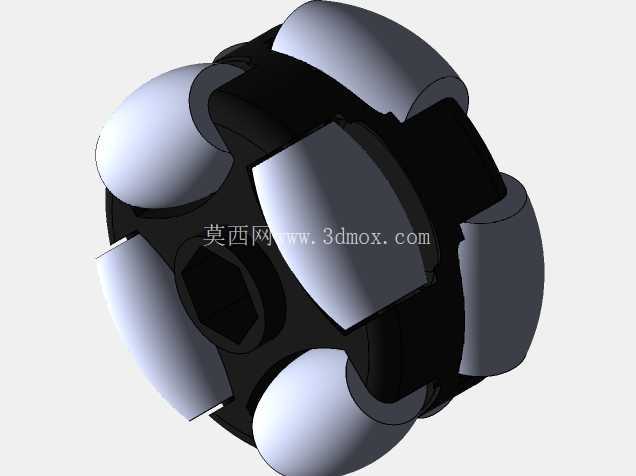

从结构设计逻辑来看，该全向轮采用轮毂与小辊子分层布局，轮毂主体为一体式承载结构，周向均匀分布多组弧形小辊子，小辊子的回转轴线与主轮回转轴线呈固定夹角，确保主轮转动时，小辊子可沿垂直于主轮行进方向自由滑动，两个方向的运动合成后即可实现任意方向的矢量移动。轮毂中心设计有内六角安装孔，可直接与驱动轴配合传递扭矩，无需额外设计键槽连接结构，简化了底盘驱动端的加工工序，安装时仅需将驱动轴插入轮毂中心孔，通过顶丝锁紧即可完成固定，适配常规4mm至8mm直径的机器人驱动轴，安装边界预留了足够的辊子转动间隙，轮组整体外径可根据底盘载重需求调整，常规款外径适配100mm至150mm的底盘安装空间，轮组宽度控制在外径的三分之一以内，避免多轮布局时出现轮组干涉。

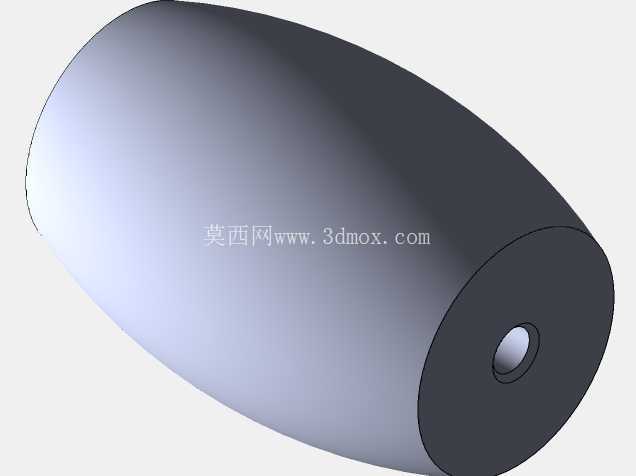

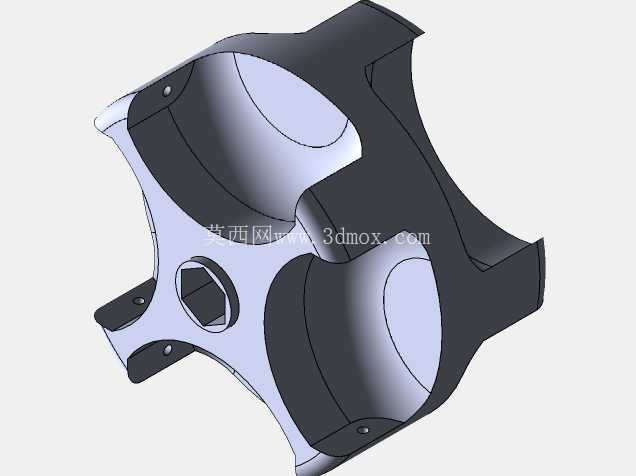

小辊子的外形采用弧面设计，外轮廓与主轮的理论外圆完全贴合，确保轮组滚动时始终有至少两个小辊子与地面接触，避免行进过程中出现颠簸或卡顿，辊子内部镶嵌有微型滑动轴承，转动阻力小，可承受径向与轴向的复合载荷，辊子外层可根据使用场景包覆不同材质的摩擦层，光滑地面使用聚氨酯包覆层可提升抓地力，避免打滑，粗糙地面使用硬质尼龙材质可提升耐磨性能，延长轮组使用寿命。轮毂主体采用镂空减重设计，在保证结构强度的前提下尽可能降低轮组自身重量，减少驱动电机的负载，轮毂的辐条位置做了圆角过渡处理，避免应力集中导致的轮毂断裂，可承受常规移动机器人10kg至30kg的单轮载荷。

在实际装配调试过程中，该全向轮通常采用三轮或四轮布局，三轮布局时三个轮组呈120度均匀分布，每个轮组由独立电机驱动，通过调整三个轮组的转速差即可实现任意方向的移动，控制逻辑相对简单；四轮布局时四个轮组呈矩形分布，承载能力更强，适合载重更大的搬运类机器人，装配时需要保证所有轮组的安装高度一致，避免出现个别轮组悬空导致的打滑问题，同时需要调整小辊子的转动灵活性，确保辊子无卡滞，否则会导致行进方向出现偏差。该轮组的设计充分考虑了3D打印加工与机加工的兼容性，轮毂部分既可以采用3D打印快速制作原型进行验证，也可以采用铝合金机加工实现量产，小辊子可采用注塑工艺批量生产，兼顾了原型验证阶段的加工便利性与量产阶段的成本控制。
