双工位混凝土压制成型制砖设备结构

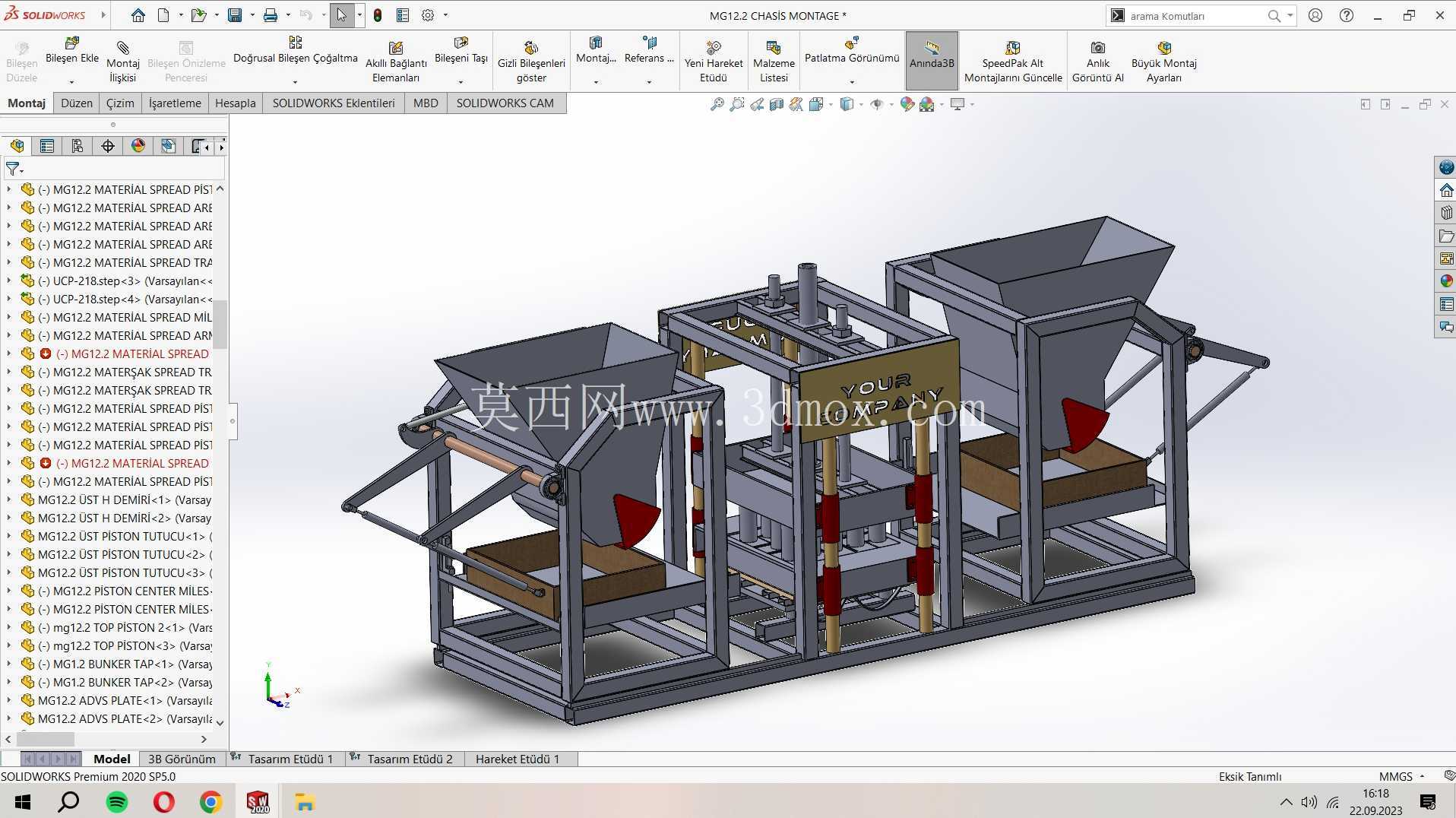

　　这套制砖设备的三维结构，核心面向中小型建材生产场、预制构件加工点的砌块成型作业场景，适配常规混凝土、粉煤灰、矿渣等常见制砖原料的压制成型工序，可直接产出标准规格的建筑用砖、路面砌块，无需额外配套复杂的成型辅具，单条产线可覆盖常规民用建筑、市政步道砖的生产需求，相比单工位制砖设备，双料斗对称布局的结构能将上料、压制、脱模的工序节拍压缩近四成，减少工位等待的空程损耗。从结构设计逻辑来看，整套设备采用框架式方管焊接机架作为承载基体，所有受力立柱均做了加厚处理，压制工位的导向柱配套铜基自润滑轴套，长期往复运行下可减少磨损量，避免压头偏移导致的砖坯厚度不均问题。

　　两侧对称布置的料斗带倾斜导料面，可依靠原料自重完成落料，料斗出口配套刮平机构，送料斗行进至模腔上方时可自动完成填料刮平，无需人工干预补料。中间的压制单元采用上下双向压合结构，上压头配套导向限位结构，下压头兼顾脱模顶升功能，压制行程可根据砖型厚度做调整，模腔更换时仅需拆卸连接螺栓即可完成不同规格模具的切换，适配100mm到240mm厚度范围内的标准砖、空心砌块、路面砖生产。设备的安装边界需要预留前后操作与检修空间，左右两侧料斗的上料位需留出至少1.2米的上料操作距离，机架底部需要做预埋地脚螺栓固定，避免压制作业时的震动导致设备移位，整机的进料高度适配常规小型装载机的上料高度，无需额外搭建上料平台。从功能实现层面，整套结构的动作逻辑完全匹配全自动制砖的工序流程：料斗填料完成后，送料小车退回初始位，上压头下行预压，随后上下压头同步加压达到成型压力，保压设定时长后上压头抬起，下压头顶升将成型砖坯顶出模腔，送料小车再次前进时即可将砖坯推至出料输送位，同时完成下一轮的填料作业，整套动作循环无冗余行程，各运动部件的限位均做了硬限位加传感器检测的双重防护，避免超程碰撞损坏结构。

　　设计过程中针对料斗粘料的问题，在料斗内壁做了倾斜角度优化，所有与原料接触的板面均采用光滑耐磨板材，减少原料粘附导致的填料量不准问题；压制工位的立柱分布在模腔四角，压合时受力均匀，不会出现单侧压力过大导致的砖坯密度差；两侧的操作扶手位置做了人机工程优化，日常检修、模具更换时操作人员可借助扶手完成工位操作，无需额外搭建操作梯。设备的外接动力接口集中布置在机架后侧，液压管路、电气线路均沿机架方管内部走线，避免生产过程中落料、积灰损坏管线，所有运动副的润滑点均引出至机架外侧，日常维护时可直接完成注油保养，无需拆解设备护罩。

　　针对不同原料的成型特性，压头的加压行程、保压时长均可通过调整参数适配，比如生产粉煤灰砖时可适当延长保压时长，生产混凝土实心砖时可提升压制压力，无需改动机械结构即可适配多品类砖型生产。整机的结构重心落在机架几何中心位置，满负荷运行时的震动幅度控制在合理范围内，配套普通的混凝土地面即可满足安装要求，无需做特殊的减震基础，适合中小型建材厂快速投产使用，相比大型固定式制砖产线，这套结构的占地面积更小，转场移动也更为方便，可适配临时工地的现场制砖作业需求，减少砖材的运输成本。
