全自动砌块成型砌砖生产设备结构

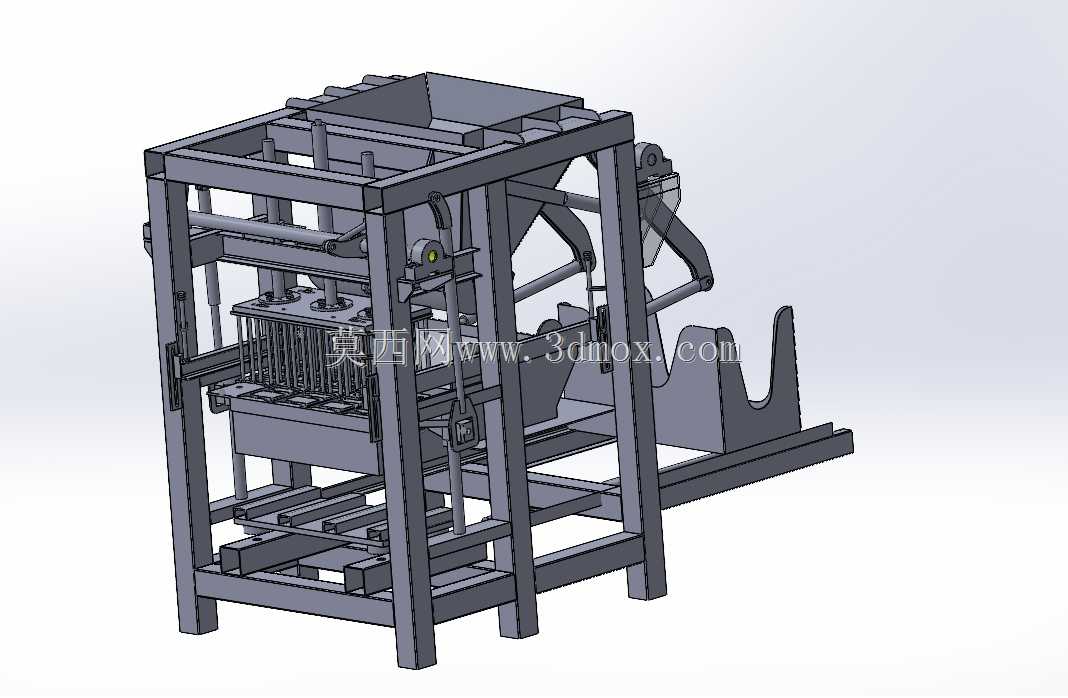

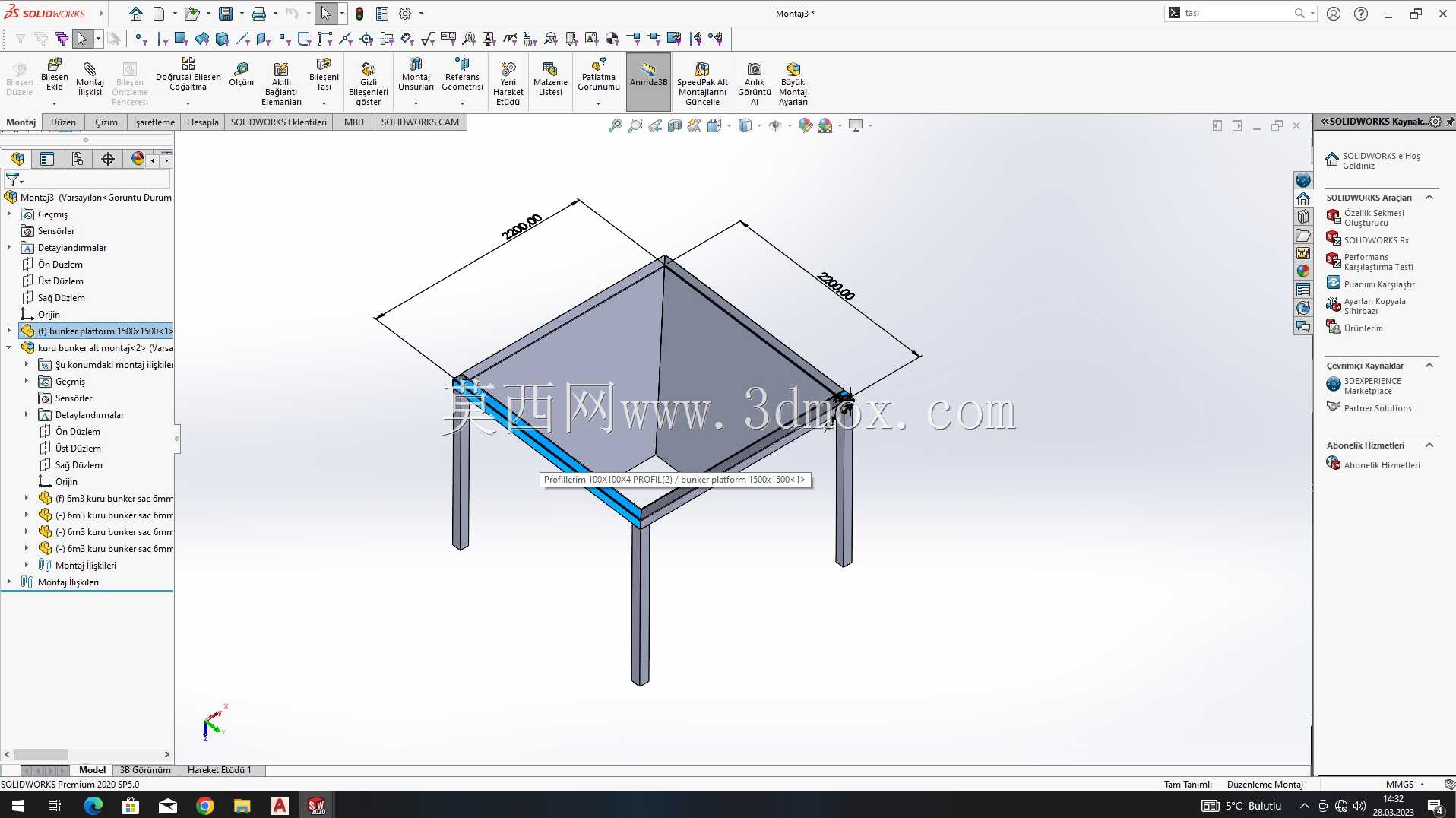

　　该套砌砖设备主要面向建材生产领域的固定式砌块成型作业场景，适配中小型建材厂、市政建材预制场的日常制砖生产需求，可完成从原料入模到压制成型、脱模输出的全流程制砖工序，无需额外搭配独立的成型辅机即可完成标准砖、空心砌块的批量生产。设备整体采用框架式方管焊接主体结构，四根主支撑立柱采用加厚矩形管焊接成型，上下横梁通过螺栓加焊接的复合连接方式固定，可承受压制成型过程中产生的交变冲击载荷，避免长期作业出现的结构变形问题。料斗设置在设备上部后侧，采用倾斜导料结构，可直接承接上游搅拌设备输出的混凝土拌合料，内部设置的分料栅格可避免原料结团堵塞下料通道，给料机构通过曲柄连杆驱动往复运动，可将拌合料均匀填充到下方模腔内部，

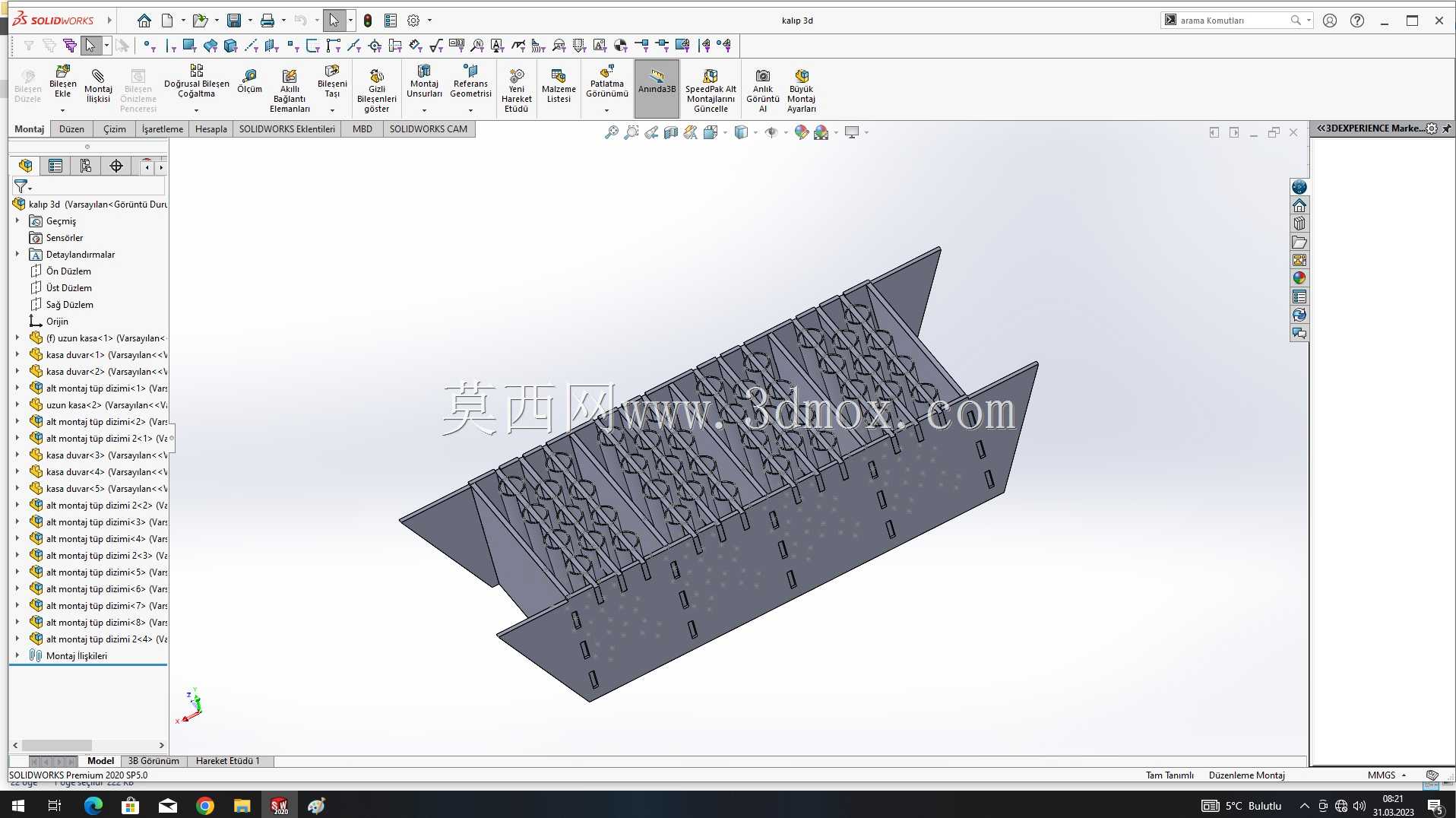

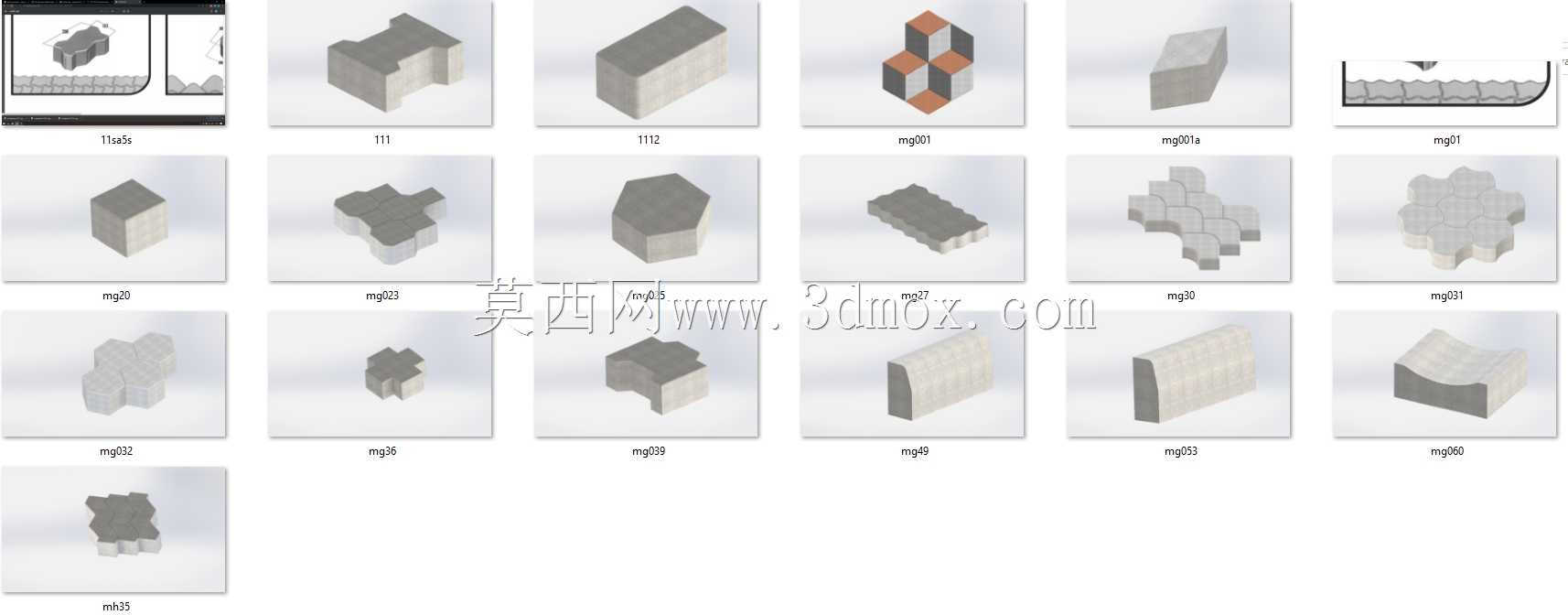

　　给料行程可通过调整连杆偏心距适配不同高度的砖型模具。成型压头设置在模腔正上方，通过垂直导向柱与上横梁连接，配合模箱下方的振动机构，可在压头下行过程中同步对模腔内物料进行高频振实，确保砌块内部密度均匀，避免成型后出现缺角、密度不均的残次品。脱模机构采用垂直顶升结构，可在成型完成后带动模箱上行，将成型好的砖体平稳托出模腔，随后通过侧方的输出托架将砖体输送至设备外侧的接料工位，整套动作通过机械连杆机构实现时序联动，无需复杂的电控程序即可完成动作配合，降低了现场维护的技术门槛。设备安装时需预留上部投料空间、侧方砖体输出通道以及下部检修操作空间，底部需通过地脚螺栓固定在硬化混凝土地基上，避免振动作业过程中出现设备移位，各运动副位置预留了润滑注油通道，日常维护时可直接在设备外部完成注油保养，无需拆解主体结构。配套的模具备快换接口，更换不同规格模腔的模具即可生产不同尺寸的实心砖、空心砌块、路面砖等产品，适配多品类建材的生产切换需求。
