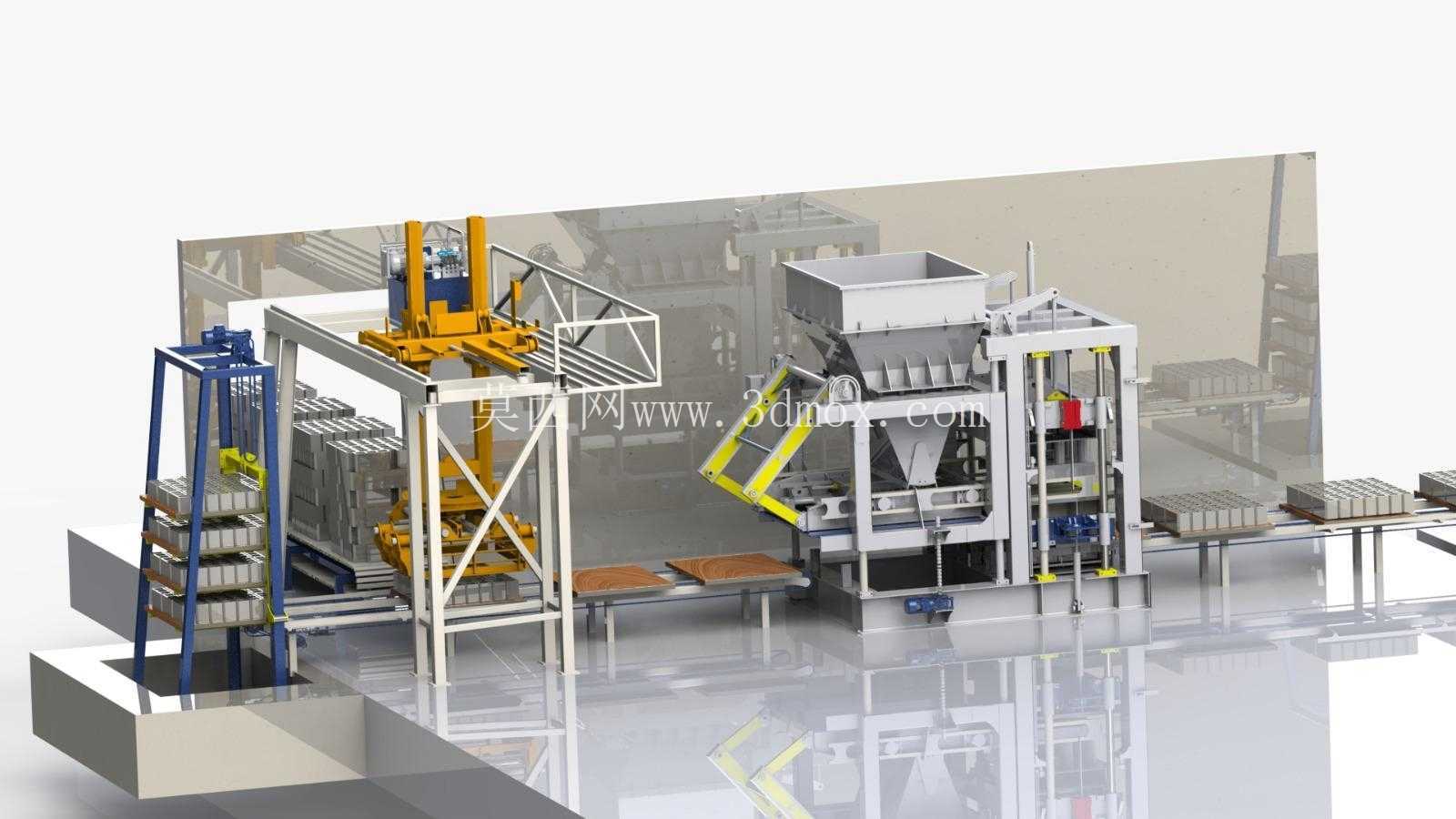

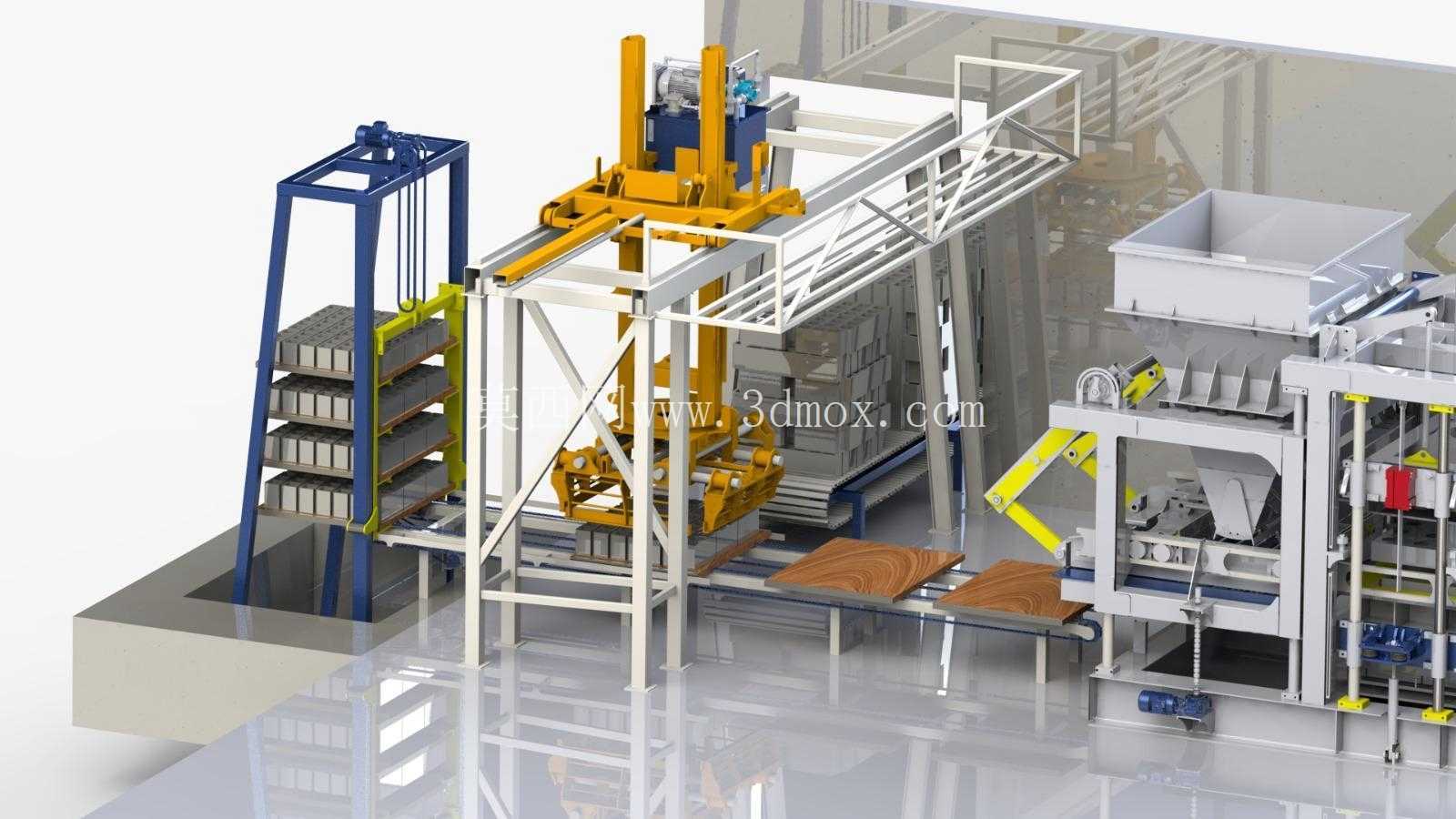

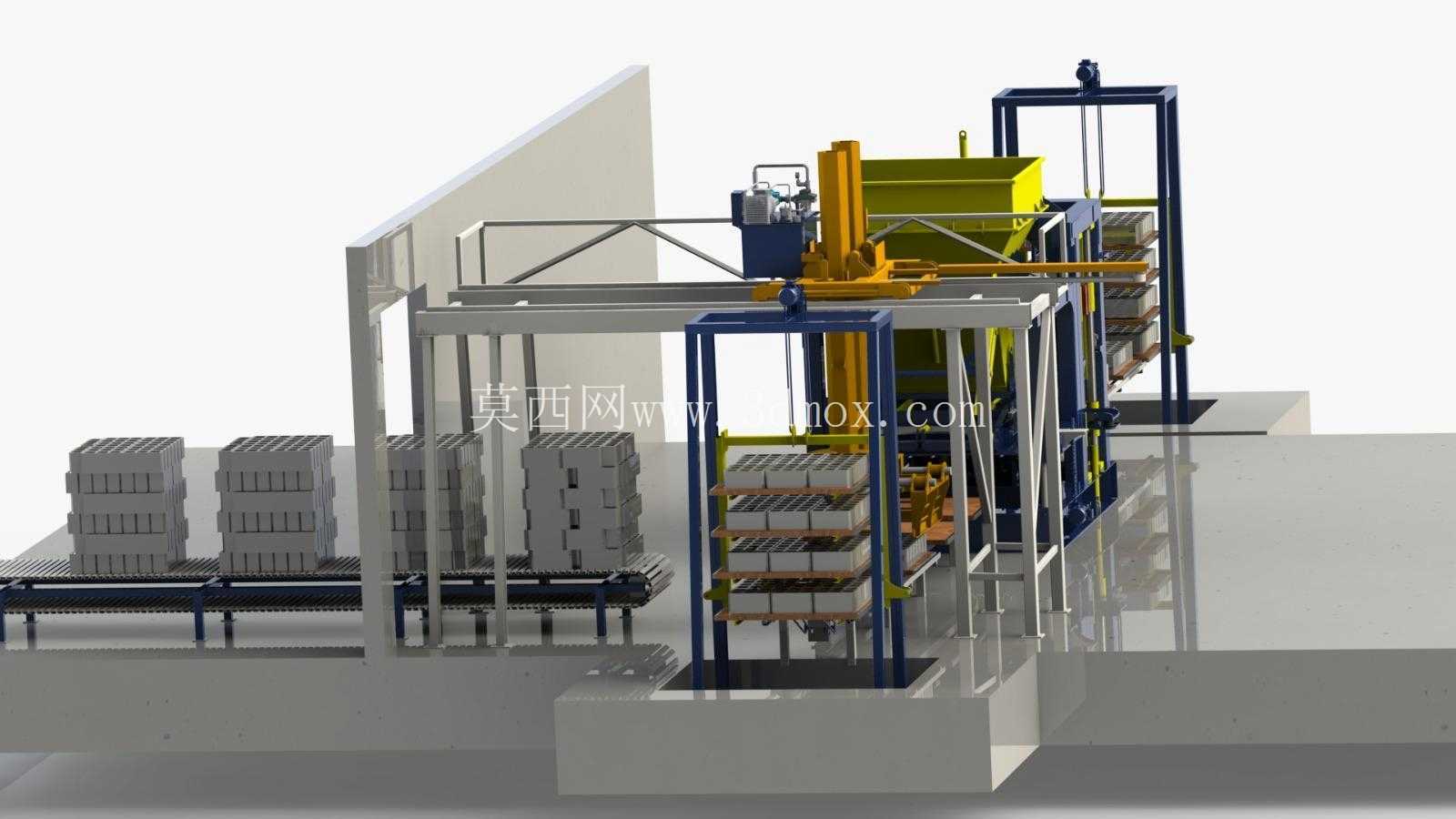

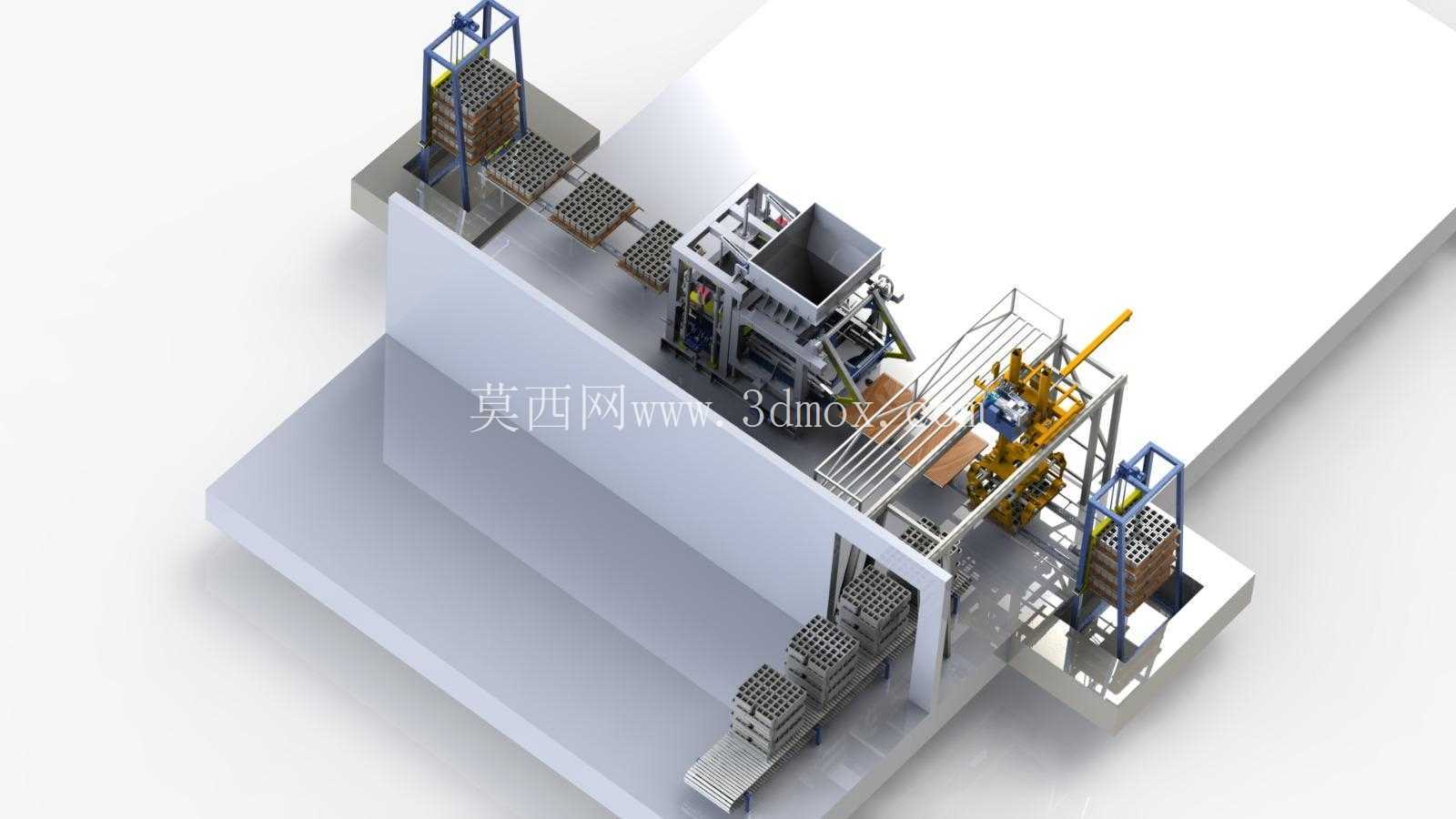

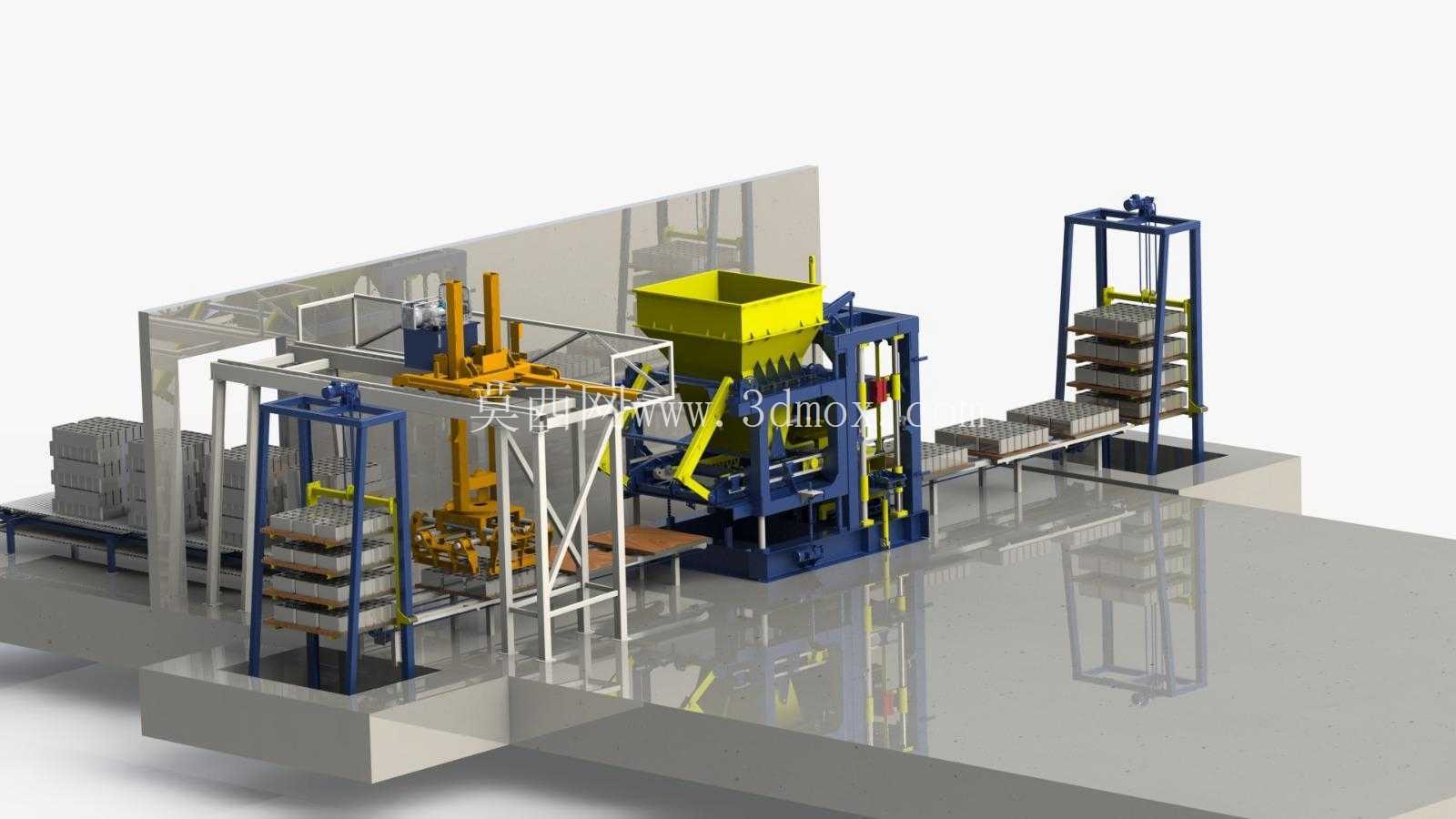

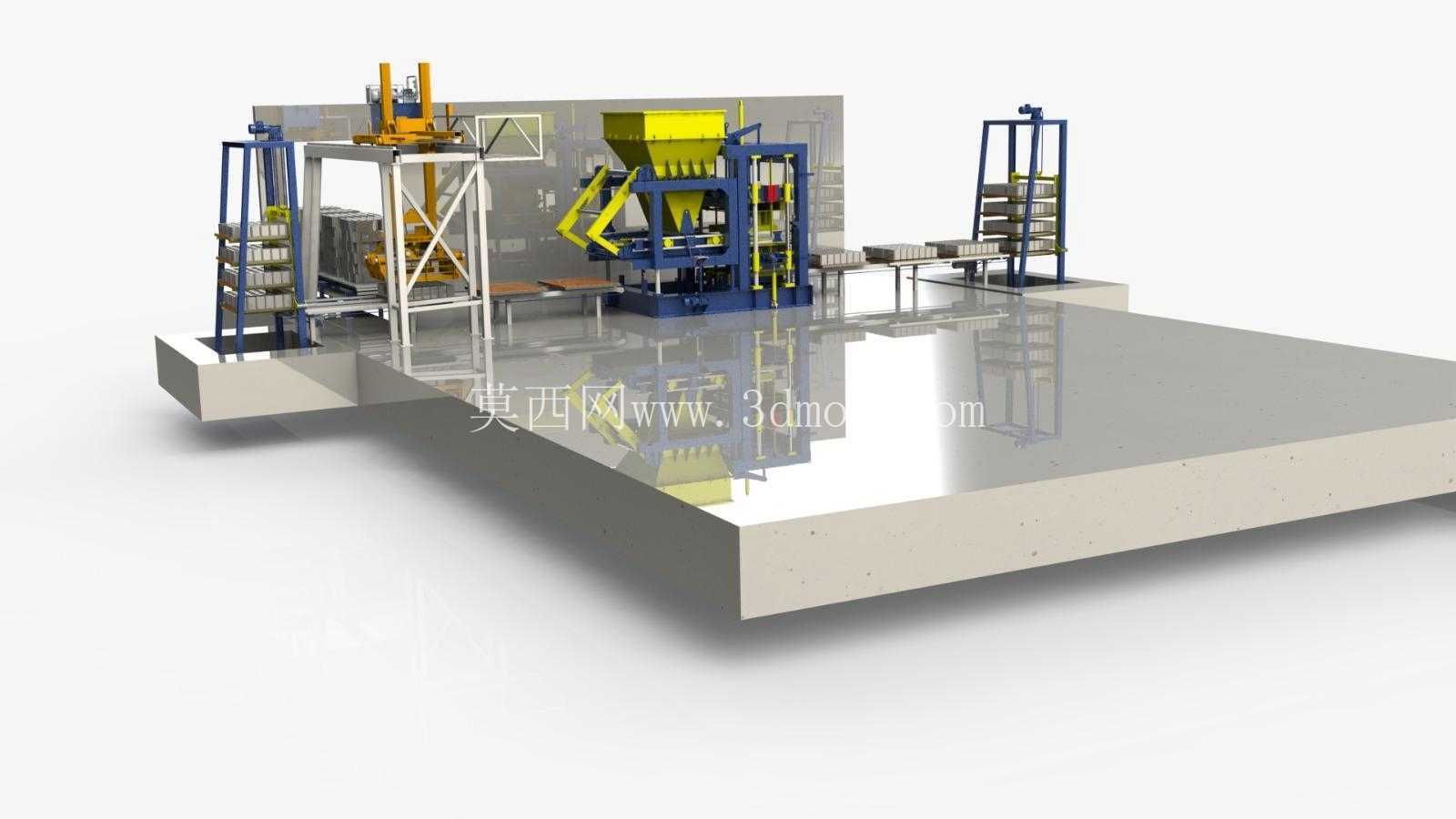

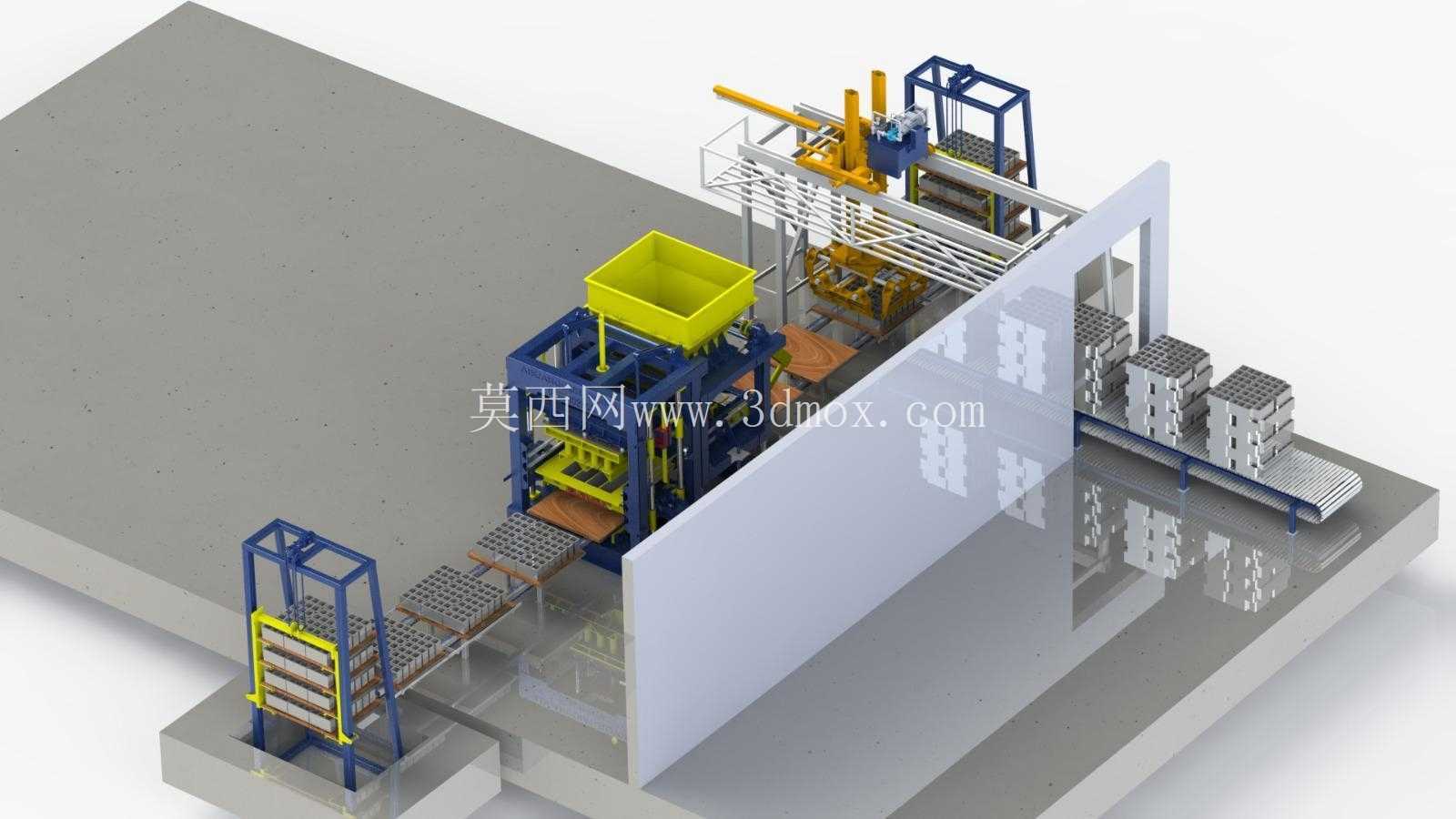

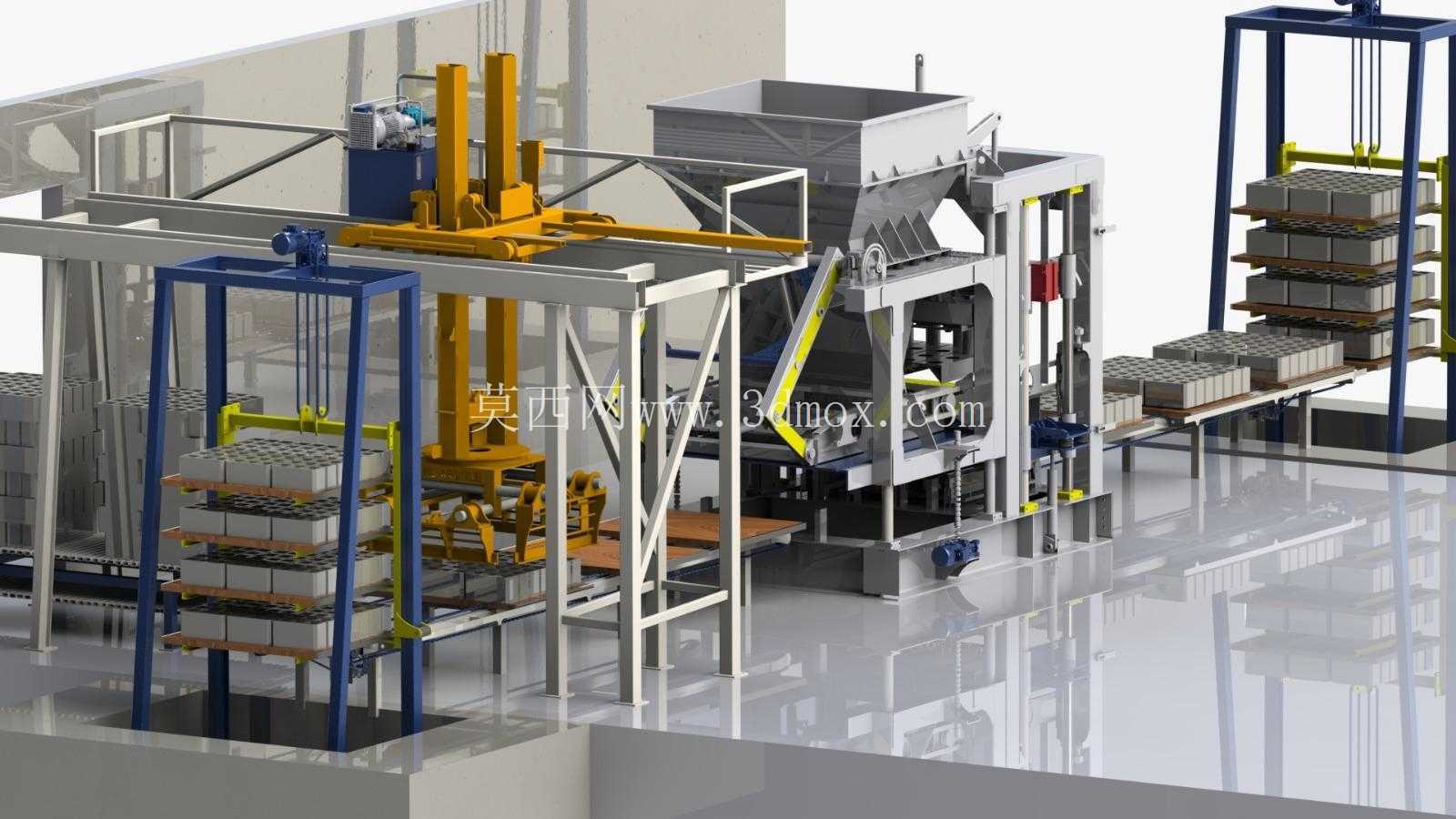

全自动混凝土砌块生产整线三维装配

这套三维装配模型完整还原了混凝土砌块量产场景下的整线设备布局，所有机械部件均按照实际工业生产的装配逻辑搭建，没有省略核心传动与执行结构，可直接用于产线规划阶段的空间校验、工艺路径模拟，也能作为同类设备设计时的结构参考。从现场应用场景来看，这类产线主要部署在建材生产厂区的预制构件车间，承担从原料进料到成品砌块养护前的全流程自动化作业，替代传统人工分散操作的砌块生产模式，能稳定控制砌块成型的密度误差、尺寸公差，同时减少车间内的重体力搬运岗位占比，适配年产数万到数十万立方砌块的产能需求。

设备的实际用途覆盖混凝土砌块生产的全工序节点：原料经配料料斗完成配比计量后送入成型工位，砌块成型机通过振动加压完成混凝土的密实成型，成型后的带坯托盘由托盘搬运系统转移至输送线，再经堆垛单元完成成品码垛，最终由输送线送至养护区域入口，整个流程不需要人工介入物料的周转搬运，仅需在中控室监控各工位的运行参数即可。模型在搭建时特意还原了各工位的动作空间边界，比如成型机的模箱升降行程、压头的下压安全距离、托盘搬运机构的回转半径、堆垛单元的举升高度范围，这些细节在做车间布局时可以直接用来核算设备安装的预留空间，避免出现现场安装后机构动作干涉、检修空间不足的问题。

从功能特性来看，整线的各单元采用模块化设计思路，配料料斗的出料口位置可根据成型机的进料高度做适配调整，输送线的段长可根据车间的实际长宽尺寸做拼接调整，托盘搬运系统的运行速度可匹配成型机的节拍做参数设置，堆垛单元的夹爪尺寸可适配不同规格的砌块托盘，不需要对主体结构做大改就能适配多规格混凝土砌块的生产需求。模型中还原的防护结构也贴合实际生产的安全规范，比如成型工位的安全防护隔板、输送线两侧的防坠挡边、堆垛区域的安全围栏位置，都按照工业现场的安全标准做了等比例还原，能直观看到各危险工位的防护覆盖范围。

设计思路上，这套模型优先保证了工艺路径的合理性，从原料进料到成品输出的物料流向没有折返路径，各工位的作业节拍做了匹配设计：配料料斗的计量下料速度匹配成型机的单次成型周期，托盘搬运系统的单次转运时间小于成型机的脱模等待时间，堆垛单元的码垛速度匹配输送线的托盘输送速度，不会出现某一工位待料、积料的情况。同时模型也考虑了设备的检修维护空间，在成型机的液压站位置、搬运机构的传动组件位置、输送线的驱动电机位置都预留了足够的操作空间，方便后期做设备维护、易损件更换。

外形尺寸与安装边界方面，整线的长宽尺寸按照常规中小型砌块产线的规格做等比例还原，设备底部的安装基座位置、地脚螺栓的预留点位都在模型中有明确体现，输送线的安装高度匹配车间地面的水平基准，堆垛单元的顶部高度预留了车间行车的吊装作业空间，配料料斗的进料口高度匹配厂区原料输送系统的出料高度，不需要额外做转接结构就能和厂区现有原料输送系统对接。各运动部件的极限位置都在模型中做了空间标注，比如托盘搬运机构的最大伸出距离、堆垛夹爪的最大开合范围、成型机压头的最低下压位置，在做车间布局时可以直接以这些极限位置为基准划定安全作业区域，避免后期生产时出现设备碰撞、人员误入危险区域的问题。对于结构设计从业者来说，这套模型可以直接用来参考同类产线的结构布局逻辑、部件连接方式、安全防护设计思路，减少前期方案设计时的重复建模工作量，也能用来验证不同工艺布局下的产线运行流畅度。
