四槽间歇传动日内瓦机构结构设计

这套四槽日内瓦机构，也就是工程领域常说的槽轮间歇运动机构，核心作用是把连续的匀速旋转输入，转化为具备固定停歇间隔的单向步进旋转输出，在各类需要周期性工位切换的自动化设备里应用极广。从结构组成来看，整套机构仅包含主动拨盘、带径向槽的从动槽轮两个核心运动构件，没有多余的冗余传动链，相比棘轮、不完全齿轮这类同功能间歇机构，传动过程的冲击更小，运行噪音更低，工位定位精度也更稳定，很适合中低速、固定节拍的工位转位场景。

设计这套结构的时候，首先要匹配的是实际产线的工位节拍需求：四槽结构对应的是每次拨盘旋转一周，槽轮完成90度的定角转位，之后进入停歇状态，刚好对应四个加工或装配工位的切换逻辑，常见的应用场景涵盖了多工位转盘装配线、小型自动化检测设备的工位转台、包装机械的送料分度、轻工设备的周期性进给单元，甚至老式电影放映机的胶片拉片结构，用的也是同原理的日内瓦机构。

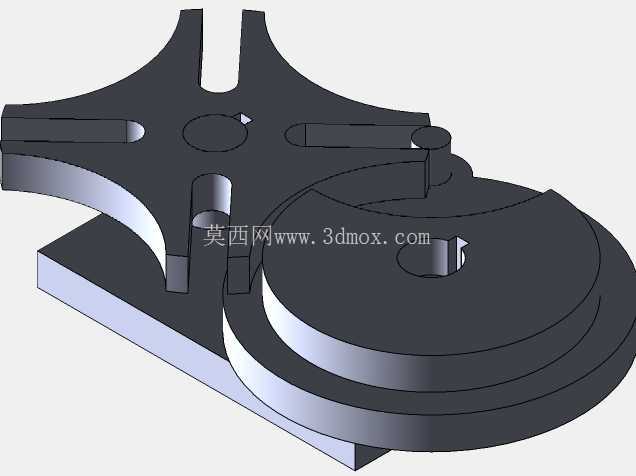

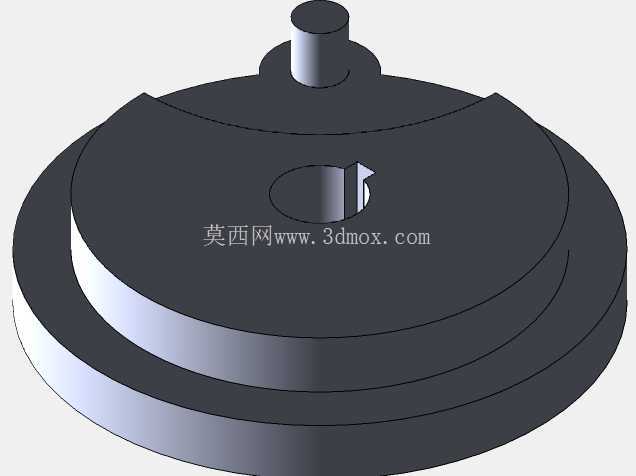

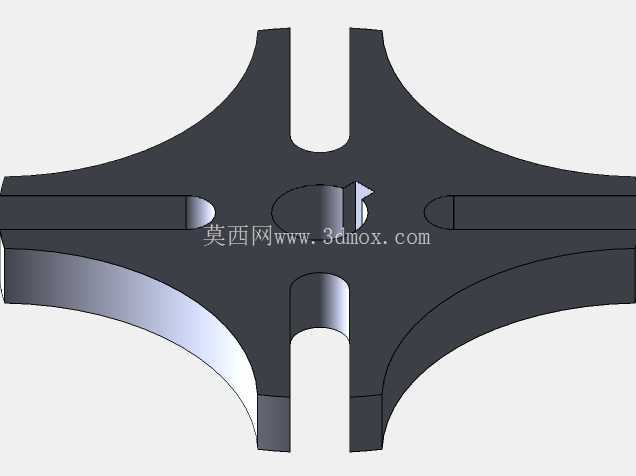

从结构设计逻辑来看，主动拨盘上的圆柱销进入槽轮的径向导槽时，会带动槽轮开始旋转，当圆柱销脱离导槽的瞬间，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧完全贴合，此时槽轮会被完全锁止，不会因为负载惯性出现多余的窜动，保证停歇阶段的工位位置精度。设计过程中需要重点控制圆柱销的回转半径和槽轮径向槽的深度匹配，既要保证拨销能顺利进入和脱离导槽，不会出现卡滞，也要避免锁止弧配合间隙过大导致的定位偏差；同时槽轮的槽口位置做了微小的倒角过渡，减少拨销进入槽口瞬间的刚性冲击，延长构件的使用寿命。

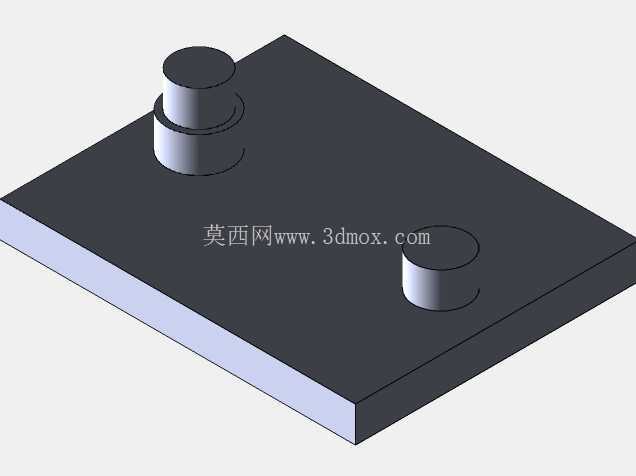

从安装边界来看，这套机构的主动轴和从动轴为垂直交错的平行轴布局，两轴的中心距是整个结构安装的核心基准尺寸，安装时需要保证两轴的平行度公差控制在0.02mm以内，否则会出现拨销和槽壁的偏磨，长时间运行会导致传动间隙变大，工位定位精度下降。槽轮的中心安装孔预留了标准的键槽结构，可以直接和输出转台的主轴配合，不需要额外设计转接法兰；主动拨盘的输入端可以直接和减速电机的输出轴连接，也可以通过同步带轮和主传动链联动，适配不同设备的动力布局。

实际选型应用的时候，要注意这套机构的适用转速区间，因为槽轮在转位启动和停止的瞬间存在加速度突变，也就是柔性冲击，所以主动拨盘的转速不宜过高，一般控制在每分钟100转以内的区间，能保证传动平稳性，如果需要更高的节拍速度，可以在拨盘和槽轮之间增加缓冲结构，或者选用多销的拨盘结构来降低单次转位的冲击。另外，机构的所有运动副都预留了润滑脂加注的间隙，日常维护只需要定期在拨销和槽的配合面、锁止弧的配合面涂抹润滑脂，就能保证长期运行的可靠性，不需要复杂的维护流程。

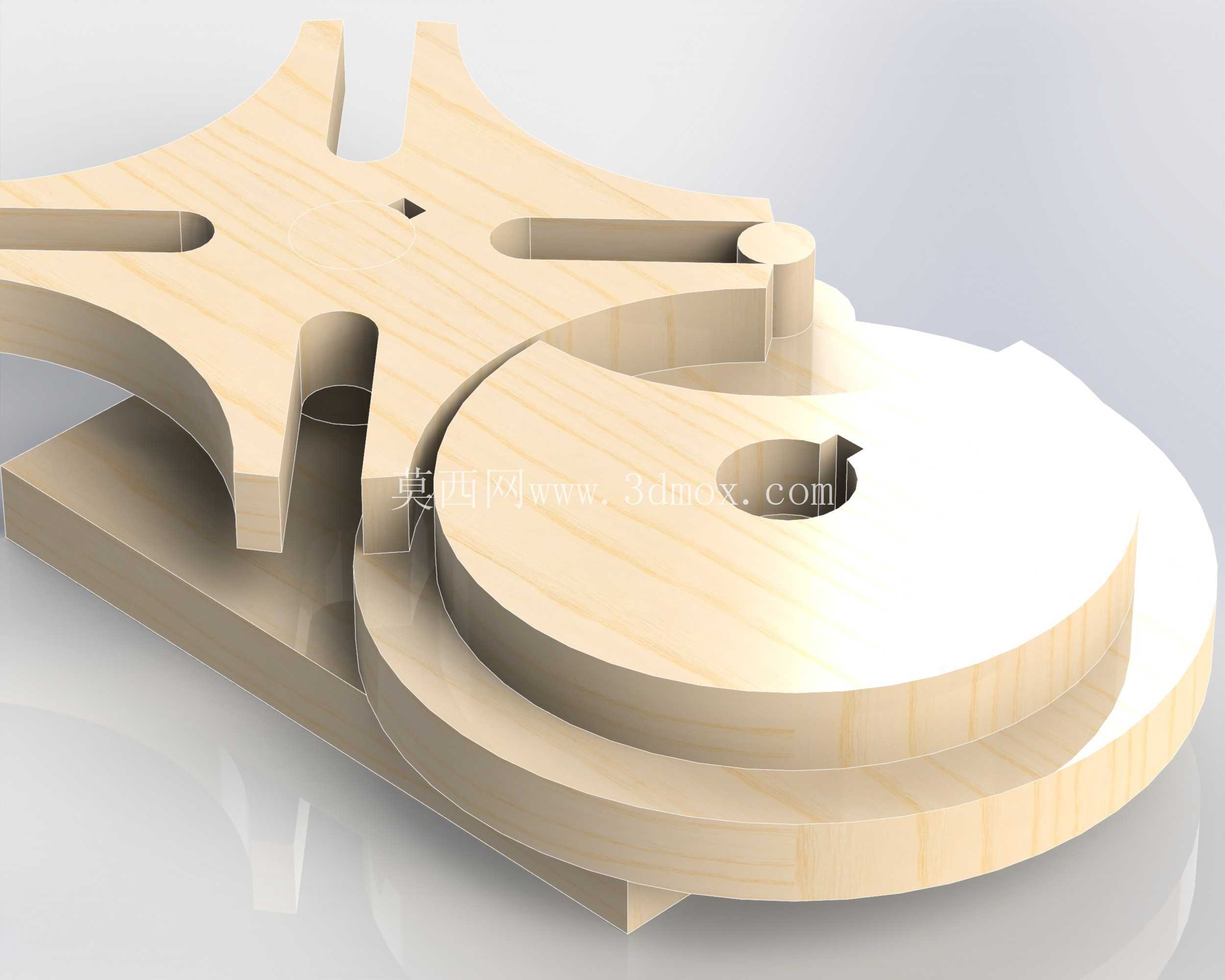

从结构的加工工艺性来看，这套构件的外形都是规则的圆弧和直槽结构，不管是采用板材激光切割后做表面处理，还是用机加工方式做金属材质的构件，加工难度都很低，不需要特殊的工装夹具，普通的数控铣床甚至线切割设备就能完成加工，加工成本可控，很适合非标自动化设备的快速设计迭代。如果是用于演示或者教学场景，也可以用亚克力、密度板这类非金属材料加工，装配后能非常直观地展示间歇运动的传动原理，帮助初学者理解间歇传动的运动逻辑。

在实际设备集成的时候，槽轮的输出端可以直接连接多工位转盘，转盘上可以安装工装夹具、检测探头、执行气缸等部件，停歇阶段刚好完成装配、检测、上下料等工序动作，转位阶段快速完成工位切换，整套机构不需要额外的定位锁紧结构，依靠自身的锁止弧就能完成停歇阶段的位置固定，能简化设备的整体结构，减少额外的定位零部件，降低设备的整体制造成本和故障率。
