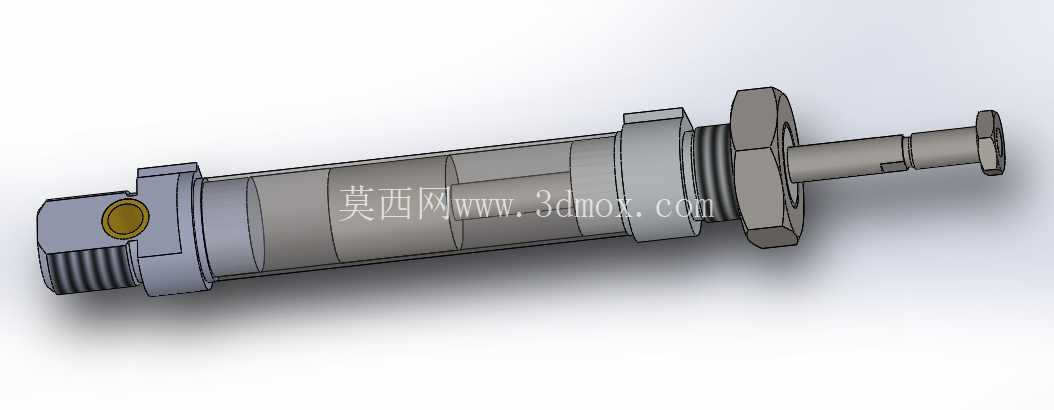

带全部件紧凑型气动气缸结构设计

　　从实际使用场景来看，这类气缸常被用在3C产品的小件压合工位、包装线的挡料机构、小型检测设备的工件顶升位，这些场景的共同特点是安装位预留的轴向空间通常不超过150mm，径向安装孔位的中心距公差要求控制在±0.1mm以内，这款气缸的安装法兰采用标准的六角锁紧螺母配合外螺纹安装轴的结构，安装时不需要额外的法兰固定座，直接在设备安装板上开对应直径的过孔，从另一侧旋紧锁紧螺母即可完成固定，安装效率比传统法兰式气缸提升近40%，同时能适配不同厚度的安装板，调整范围覆盖3mm到12mm的常用板材厚度。在轻工自动化装配线、小型工装夹具、电子元器件分拣工位这类安装空间局促的场景里，常规标准气缸的轴向尺寸往往会挤占设备内部的走线、其他执行件布置空间，紧凑型气缸的应用占比逐年提升。本次呈现的这款带全部部件的紧凑型气缸，在结构设计阶段就围绕小空间安装的核心需求做了多轮迭代，没有沿用常规气缸的分体式端盖锁紧结构，而是将缸筒与前端盖做了一体化的螺纹旋合设计，减少了额外锁紧环占用的轴向尺寸，同时后端盖采用嵌入式卡装配合径向密封圈的密封方案，既保证了腔体的气密性，又进一步压缩了整体长度。

　　从功能特性上看，这款气缸包含了活塞、活塞杆、导向套、前后端密封件、缓冲垫、进气接头所有组成部件，活塞部分采用了双密封圈的结构，一道密封圈负责腔体气压的密封，另一道耐磨环负责活塞在缸筒内的径向导向，避免活塞运行过程中出现偏磨，延长气缸的无故障运行周期；活塞杆部分做了阶梯轴的设计，伸出端的轴径做了收窄处理，端部加工有标准的外螺纹，方便连接不同类型的执行接头，比如压头、吸盘连接件、拨叉等，同时活塞杆与前端盖配合的位置加装了含油铜导向套，导向套长度比常规紧凑型气缸增加了15%，能承受一定的径向负载，避免活塞杆伸出时因为侧向力出现弯折、密封件提前磨损的问题。设计过程中，针对紧凑型气缸常见的行程末端冲击问题，没有采用复杂的可调缓冲结构，而是在活塞前后两端都加装了聚氨酯缓冲垫，缓冲垫的硬度经过多轮测试选定为邵氏60度，既能吸收行程末端的冲击能量，降低运行噪音，又不会因为缓冲垫过软导致气缸到位精度不足，实际测试中，在0.5MPa的工作气压下，气缸活塞运行到行程末端的冲击振动比无缓冲结构降低60%以上，到位重复精度可以控制在±0.05mm以内，完全满足大部分自动化工位的精度要求。

　　从安装边界来看，这款气缸的缸筒外径控制在20mm级别，整体轴向长度在标准行程下比同规格普通气缸短30%左右，进气接口采用侧面径向布置的方式，避免了轴向进气导致的管路弯折空间占用，接口位置距离安装法兰的距离经过优化，接好标准快插接头后，接头的最外端不会超出气缸的最大外径轮廓，在密集排布多组气缸的工位上，不会出现相邻气缸接头干涉的问题；同时气缸的所有外露部件都做了圆角处理，没有尖锐的棱角，避免设备维护过程中划伤操作人员，活塞杆表面做了镀硬铬处理，表面粗糙度达到Ra0.8，既能降低密封件的磨损速度，又能在有少量切削液、粉尘的工况下保持稳定的运行状态，不会轻易出现锈迹卡滞的问题。

　　在实际选型适配时，这类紧凑型气缸不需要额外搭配安装附件，只要确认安装板的过孔尺寸、所需行程、工作负载三个参数即可完成匹配，因为所有部件都做了集成化设计，后期维护时只需要更换前端的防尘圈和活塞密封圈即可完成检修，不需要整体更换气缸，能降低设备的后期维护成本。建模过程中，所有配合面都按照实际加工公差做了间隙预留，比如活塞与缸筒的配合间隙控制在0.02mm到0.04mm之间，导向套与活塞杆的配合间隙控制在0.01mm到0.03mm之间，所有密封件的安装槽尺寸都符合气动密封件的标准安装尺寸要求，不会出现密封件挤压过度或者密封不足的问题，模型还原了实际生产中的所有细节，包括锁紧螺母的倒角、进气口的内螺纹、活塞杆端部的退刀槽这些容易被忽略的结构，能直接用于设备的装配干涉检查、工位布局模拟，也可以作为同类紧凑型气缸改型设计的基础参考。
