GemfanT型聚碳酸酯3025橙色螺旋桨结构设计

这款T型聚碳酸酯桨叶的设计，最初是针对小型穿越机、微型航拍无人机的动力输出需求做的结构优化，日常在室内航拍、小型FPV竞速、轻负载巡检无人机的动力匹配场景中，这类小尺寸桨叶的适配性非常突出。从实际使用场景来看，3英寸级别的小桨往往对应轴距120mm到150mm的微型机架，这类机架本身对起飞重量的控制极为严苛，单桨重量每降低0.1g，整机的悬停电流就能有明显下降，续航时间也能获得实打实的提升，所以在做这款桨的结构建模时，首先要平衡的就是桨叶刚度与自重的关系。

从功能特性上看，这款桨采用聚碳酸酯作为基材，本身就是看中了PC材料的抗冲击韧性——日常飞行中碰到细树枝、墙面剐蹭，普通ABS桨很容易出现桨尖断裂、桨根开裂的问题，而PC材料的形变恢复能力更强，轻微碰撞后只要形变在弹性范围内，就能恢复原有翼型，不会因为桨叶变形导致动平衡失效，引发整机高频振动。桨叶的翼型选择上，没有照搬大尺寸航拍桨的高升力低转速翼型，而是针对小尺寸电机的高转速输出特性做了修型：桨根位置的翼型厚度更大，用来抵消高转速下的离心力拉扯，避免桨根位置出现应力集中断裂；从桨根到桨尖的翼型逐渐变薄，同时做了非线性的扭转角设计，让桨叶在不同半径位置的线速度差下，都能保持相对均匀的迎角，减少桨尖涡流带来的动力损失，实际推力输出的线性度更好，飞手在做油门微调的时候不会出现动力突兀跳变的情况。

设计思路上，首先确定的是安装孔位的匹配边界：这类小桨适配的多是1.5mm轴径的微型无刷电机，所以桨根的安装座做了三个定位孔，对应市面上主流微型电机的孔位布局，安装时不需要额外打磨桨根，直接用配套的螺丝就能锁紧，避免因为安装孔位偏差导致的桨叶偏心。桨叶的整体长度控制在76mm左右，对应3025的规格参数，也就是3英寸直径、2.5英寸的螺距，这个螺距参数是兼顾了推力与转速响应的选择——螺距太小的话，高转速下推力不足，整机的机动性能上不去；螺距太大则会加大电机负载，容易导致电机过热退磁，同时电池的放电电流会超过小型锂电池的持续放电能力，引发电池鼓包。安装边界上，桨根的安装座厚度控制在3mm以内，锁紧后桨叶和电机定子之间保留0.2mm的间隙，避免飞行过程中桨根和电机外壳摩擦，损耗动力同时带来额外振动。

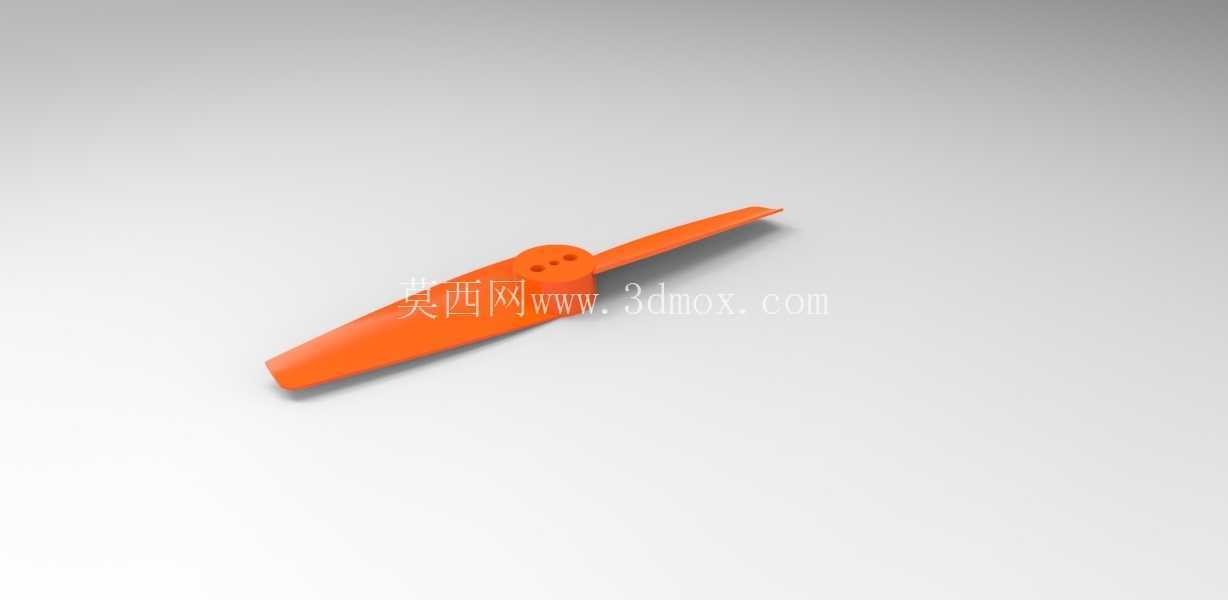

外形设计上，橙色的配色不是单纯的外观选择，而是出于实际飞行的实用性考虑：小型无人机在低空飞行、尤其是在绿植较多的户外飞行时，橙色的高辨识度能让飞手快速判断桨叶的旋转平面位置，避免因为视线判断失误导致撞物；同时如果出现炸机坠机的情况，橙色桨叶在草丛、碎石地面的辨识度远高于黑色、透明桨叶，能大幅降低找回配件的难度。桨尖位置做了轻微的切角修型，不是完全的尖部设计，这种设计能打散桨尖的翼尖涡流，降低高转速下的气动噪音，同时减少桨尖碰到障碍物时的应力集中，哪怕轻微擦碰也不会直接从桨尖位置开裂。

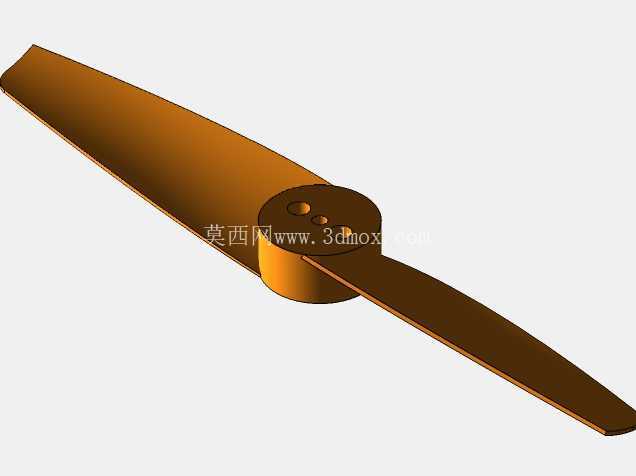

从结构建模的细节来看，桨叶的曲面做了连续的G2曲率过渡，没有出现曲率突变的折角，一方面是为了注塑生产的时候能让聚碳酸酯熔料在模腔内流动更顺畅，减少注塑缺料、内应力集中的问题，另一方面也是为了保证翼型的气动连续性，避免曲面突变带来的乱流，影响推力效率。桨根位置做了加厚的加强筋设计，加强筋从安装孔位置一直延伸到桨叶1/3半径的位置，这个位置是桨叶工作时弯矩最大的区域，加强筋的存在能在不增加过多重量的前提下，大幅提升桨叶的抗弯刚度，避免高转速下桨叶出现过大的形变，导致螺距实际值偏离设计值，影响动力效率。

实际选型匹配的时候，这类桨叶适合搭配KV值在5000到7000区间的微型无刷电机，搭配2S到3S的锂电池使用，整机起飞重量控制在150g以内的时候，动力冗余度足够，既能完成平稳的悬停航拍，也能支撑基础的FPV机动动作。安装时需要注意的是，正反桨的标识做在桨根的侧面，安装时要对应电机的旋转方向，避免装反导致推力反向，同时锁紧螺丝的时候不要过度用力，不然会把PC材质的桨根压裂，正确的做法是锁紧后用手转动桨叶，确认没有偏心晃动、和电机轴没有相对滑动即可。日常存放的时候，要避免桨叶长期被重物挤压，不然PC材料会出现长期蠕变，导致桨叶形变，动平衡被破坏，再次使用的时候会出现整机振动过大、画面果冻的问题，如果出现轻微的形变，可以把桨叶放在60度左右的温水中矫正，冷却后就能恢复大部分的原有精度。
