KST DS315MG微型金属齿轮数字舵机结构

做航模舵机选型和配套结构设计快八年，这类微型数字舵机的三维模型我前前后后建过不下二十款，这次还原的KST DS315MG结构，是专门针对小型遥控直升机斜盘控制、固定翼小舵面驱动这类对输出力矩、响应速度、安装空间都有严苛要求的场景做的。很多刚入行的结构设计师做航模配套结构时，总容易忽略舵机的安装边界细节，要么留的安装耳间隙不够，要么输出轴的啮合高度算错，最后装机时要么卡舵要么扫齿，这个模型在建模时特意把所有实际装机需要关注的结构细节都做了还原，没有做多余的简化。

先从实际用途说，这款舵机属于4.8V-8.4V宽压供电的微型数字舵机，标称堵转力矩能到4.8kg，响应速度0.07sec/60°，金属齿轮组的配置比同尺寸塑料齿舵机抗冲击能力强三倍以上，除了遥控直升机的斜盘、尾桨控制，还能用在小型机器人关节、云台俯仰驱动、小型自动化设备的点位执行机构上，只要是需要小体积、精确角度控制、一定输出力矩的往复摆动场景，都能适配。

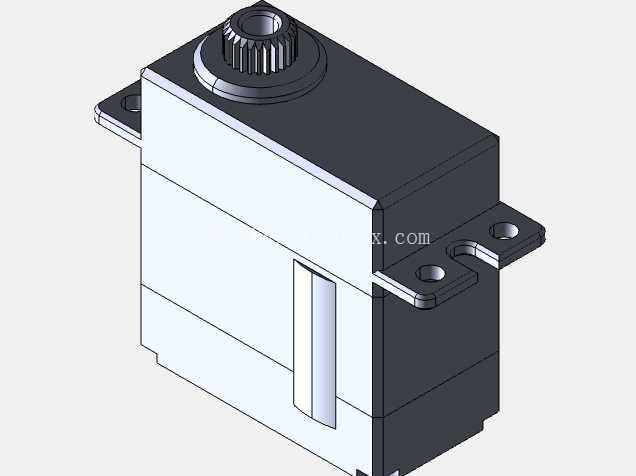

建模的时候我是先对着官方公开的规格表把所有安装尺寸先卡准的，首先是主体外形的长宽高边界，主体方壳部分的尺寸严格按照实物公差做的，两侧伸出的安装耳是很多人容易做错的地方，安装耳上的固定孔位中心距、孔的直径、安装耳的厚度都严格对应实物，做机架设计的时候直接把这个模型装配进去，不用再额外核对安装孔位，不会出现孔位打偏装不上的问题。顶部的输出齿轴是标准的25T金属舵机齿，齿的模数、齿顶圆直径、输出轴高出主体顶面的高度都做了精确还原，配套舵机臂的时候不用再调整啮合高度，不会出现舵机臂打滑或者蹭到舵机上盖的问题。

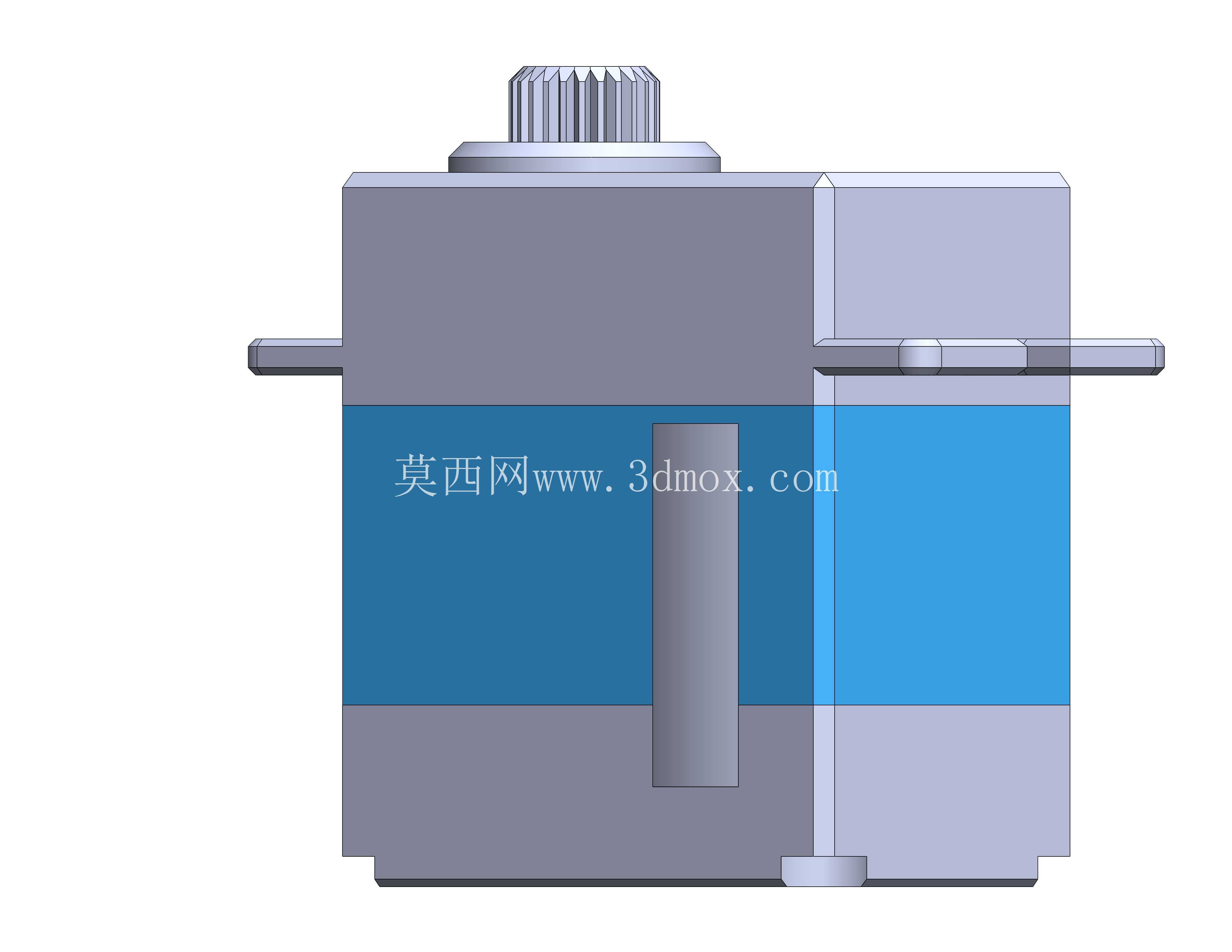

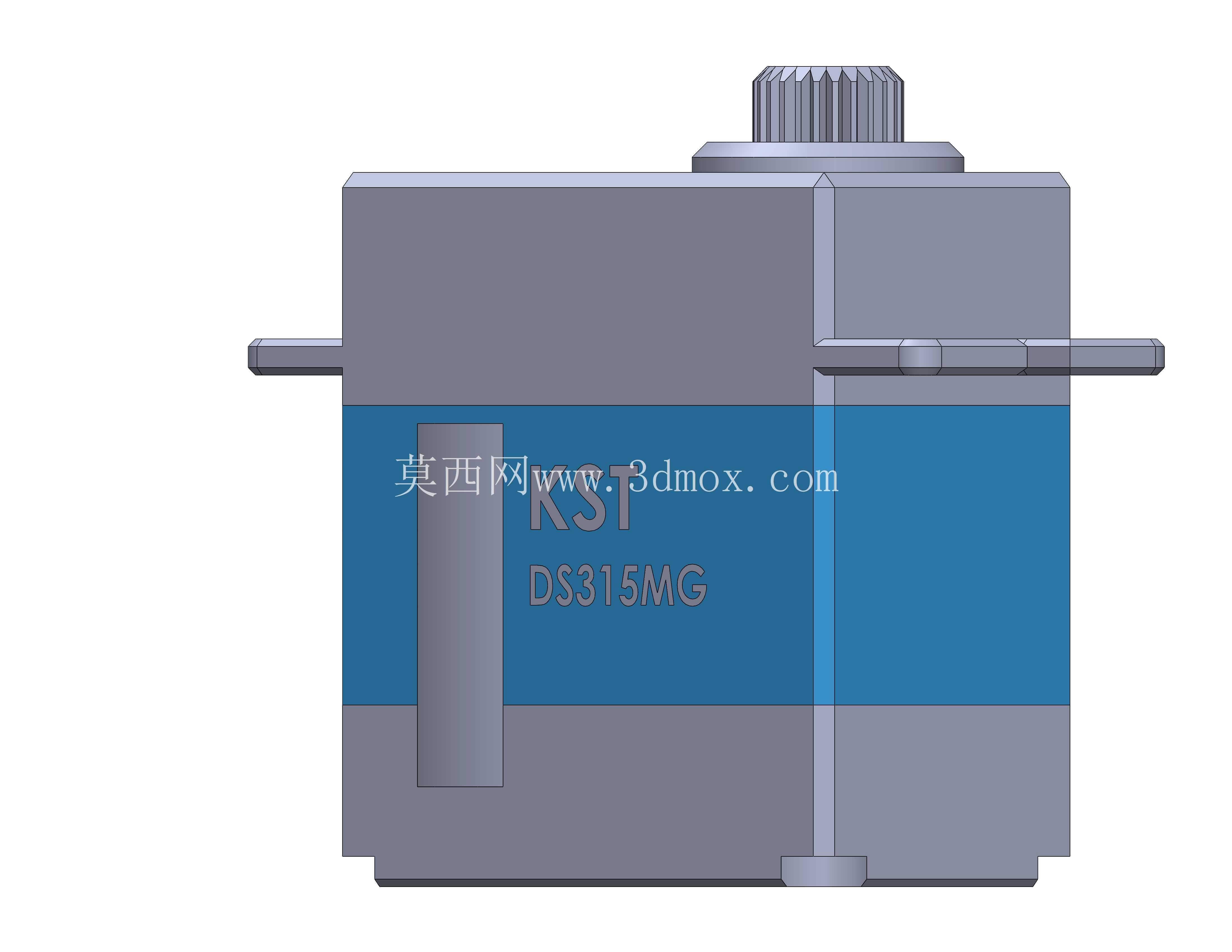

结构设计上，这款舵机采用的是上下壳扣合加侧边固定的结构，中间的蓝色标识区是外壳的装饰和标识区域，建模时保留了这个区域的台阶差，做外观渲染的时候能还原真实的质感。内部的齿轮组布局虽然在外观模型里没有完全拆解放出来，但外壳上对应的齿轮仓凸起、电机仓的位置都严格按照实物结构做的，要是后续需要做拆件分析或者内部结构优化，直接在这个模型基础上拆分壳体就能继续深化，不用重新从零开始建外形。

很多人做舵机模型的时候容易忽略输出轴底部的定位凸台，还有主体底部的出线槽位置，这个模型里特意把底部的出线槽宽度、深度、凸台高度都做了准确还原，做安装座设计的时候，底部的避让槽尺寸可以直接参考这个模型来做，不会出现出线被压、舵机放不平的问题。另外两侧安装耳的突出长度、安装耳和主体侧面的连接圆角也都按照实物做了，做有限元受力分析的时候，这些圆角细节直接影响应力集中的计算结果，要是把圆角简化成直角，算出来的安装耳受力断裂阈值会比实际值高很多，容易导致装机后飞行或者运行过程中安装耳断裂。

从实际选型适配的角度说，这个模型的所有外形尺寸都控制在实物公差范围内，不管是做机架的安装位开孔、舵机臂的配套设计、还是整个设备的布局干涉检查，用这个模型做装配校验都能直接得到准确的结果，不用再反复打样调整。比如做小型直升机的机架设计时，舵机周围要留的走线空间、斜盘拉杆和舵机臂的活动干涉范围，都可以通过这个模型的运动仿真来提前验证，避免装机后出现舵机转动到最大角度时拉杆蹭到机架或者其他电子设备的问题。

另外要提的是，这款舵机的金属齿轮组决定了它的抗冲击能力，在做结构设计的时候不用像对待塑料齿舵机那样额外加太多的舵机保护结构，只要安装耳的固定螺丝锁付力矩控制在合理范围，正常的飞行震动和动作冲击都不会损坏舵机壳体。建模的时候也特意把壳体的壁厚做了和实物一致的还原，要是需要做轻量化改装，比如给航模做减重处理，可以直接在这个模型上对壳体非受力区域做挖槽减重，壁厚参考值直接从模型里就能量取，不用再拆实物测量。
