小尺寸高转速微型无刷动力电机结构

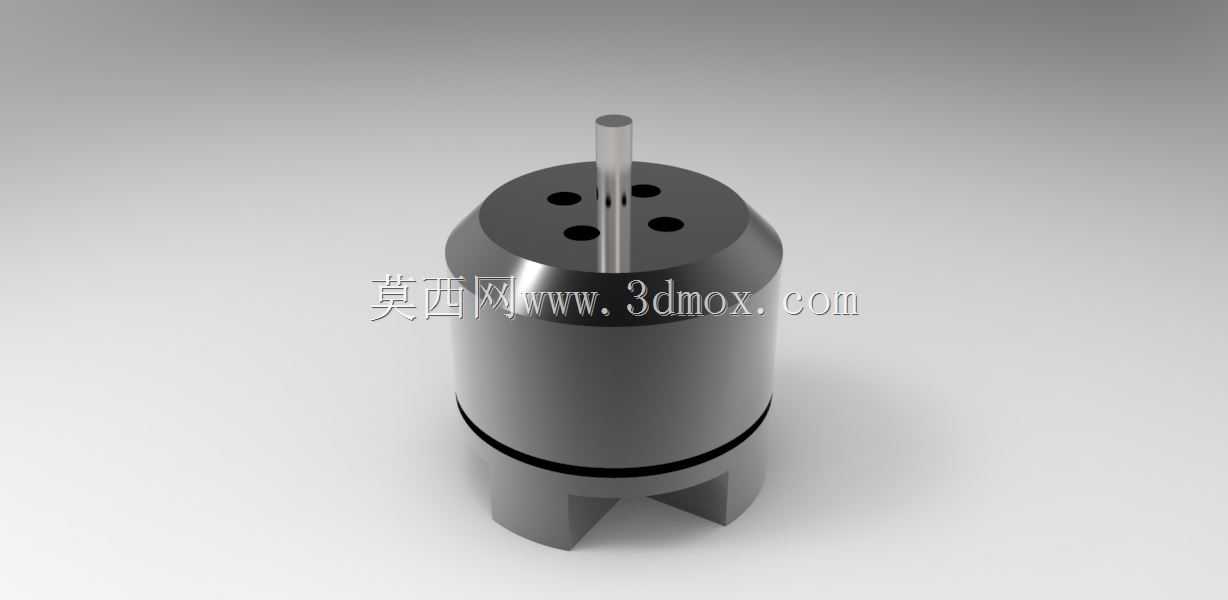

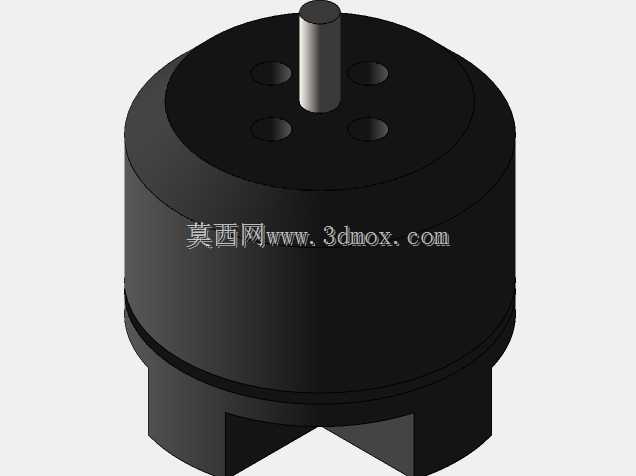

这类小规格外转子无刷电机，目前在微型穿越机、小型室内航模、桌面级精密云台、便携视觉检测滑台这类对自重和动力密度要求极高的场景里应用非常广泛，和同尺寸有刷电机比起来，它没有碳刷磨损的问题，连续运行的稳定性和寿命都有明显优势，KV值4600的参数设定，匹配小直径三叶螺旋桨的时候，能在低电压供电下输出足够的起飞推力，同时自身重量控制在克级，不会给搭载的微型设备带来过多负载负担。从结构设计来看，这款电机采用外转子转动的布局，定子绕组固定在中心基座上，转子外壳集成永磁体，转动时外壳连带输出轴同步旋转，输出轴直接从电机顶端伸出，轴径做了适配微型桨夹的统一尺寸，不需要额外做转接结构就能直接安装标准规格的小型螺旋桨或者同步带轮。电机底部的安装基座做了对称的缺口定位结构，安装时可以直接卡入对应设备的安装座卡槽，配合两颗微型锁紧螺丝就能完成固定，安装边界的尺寸做了严格控制，径向最大直径不超过12mm，整体轴向长度控制在14mm以内，不会占用过多的设备内部安装空间，适配紧凑布局的微型设备设计需求。设计过程中，转子外壳做了阶梯式的收边处理，靠近输出轴的一端直径收窄，既可以降低转动时的风阻，也能避免转子边缘和安装位周边的结构件发生运动干涉，顶端端盖上预留的四个对称通孔，是做动平衡调校时的配重调整孔，量产时可以通过在孔位增减微量配重，把高速转动时的径向跳动控制在允许范围内，降低运行时的震动和噪音。绕组部分的排布做了优化，在有限的定子槽空间里尽可能提升槽满率，保证高转速下的扭矩输出足够平顺，不会出现低转速区间的卡顿感，底部出线的位置做了应力释放的结构设计，避免设备装机时反复弯折引线造成绕组断线的问题。实际选型使用的时候，要注意匹配对应的电调输出电流，这款电机的持续工作电流不大，搭配10A量级的微型无刷电调就能满足驱动需求，安装时要保证输出轴的同轴度，避免偏心安装造成高速转动时的额外震动，影响设备整体的运行稳定性，在小型桌面自动化设备里，这款电机也可以作为微型输送机构、小型摆动机构的动力源，通过搭配微型减速组，还能进一步降低输出转速提升输出扭矩，适配更多轻负载的精密传动场景。
