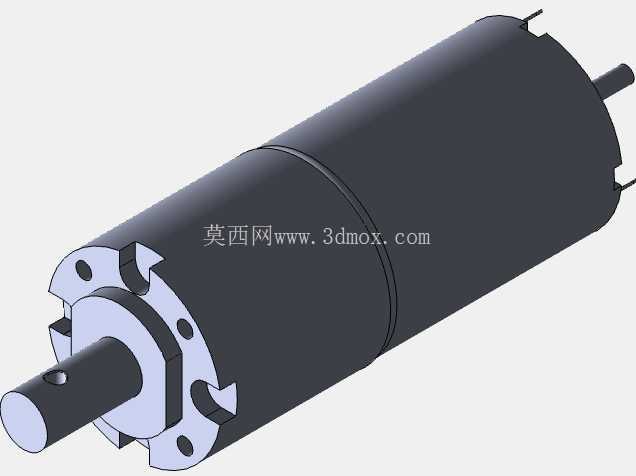

22mm直径12/24V行星减速直流电机

这款直径22mm规格的行星齿轮减速直流电机，是小型机电传动场景里应用极广的动力执行部件，日常选型中常被用于桌面级机器人关节、小型自动化执行模组、智能锁具传动、微型输送辊驱动、手持电动工具动力端这类对安装空间有严格限制、同时需要低转速大扭矩输出的场合。从结构设计逻辑来看，这款电机采用直流行星减速架构，将高速低扭的直流有刷电机输出端，通过三级行星齿轮组做扭矩放大与转速降低，相比普通直齿减速结构，行星齿轮的同轴排布能让整体径向尺寸控制到最小，同时多齿轮啮合的受力方式能让传动更平稳，单级齿轮承受的载荷更低，同等体积下能承载的输出扭矩比平行轴直齿减速结构高出40%左右，也能有效降低齿轮啮合带来的径向跳动，延长输出端轴承的使用寿命。

建模过程中完全参照实物测绘尺寸搭建，首先确定输出轴的安装基准，输出轴采用标准D型切边结构，方便配套的传动轮、联轴器做周向固定，避免传动过程中出现打滑空转的问题，输出轴的伸出长度、轴径公差都按照常用微型传动件的安装尺寸做匹配，用户拿到模型后可以直接搭配标准的联轴器、同步轮做装配，不需要额外调整安装尺寸。齿轮箱部分的外壳采用滚花金属壳体，既可以提升壳体的结构强度，也能在安装锁紧时增加摩擦力，防止电机在运转过程中出现周向转动，外壳上的固定安装位预留了标准的M2螺丝孔位，孔位间距按照22mm直径电机的通用安装规范设置，能直接适配市面上绝大多数的微型电机安装支架，不需要额外做安装板的定制加工。

电机尾部的出线端做了防拉扯的结构设计，建模时还原了出线处的护套结构，方便用户在做整机布线时预留足够的弯曲半径，避免线材在装配过程中被外壳割破绝缘层。从实际使用的特性来看，这款电机支持12V与24V两种常见的低压直流供电，适配绝大多数桌面级设备、小型移动机器人的供电系统，不需要额外做电压转换模块，行星齿轮箱的减速比覆盖范围广，用户可以根据实际需要的输出转速、负载扭矩选择对应的减速比型号，模型中还原了齿轮箱内部的行星轮、太阳轮、内齿圈的配合关系，做传动仿真时可以直接设置齿轮配合约束，模拟实际的传动比与转速输出关系。

在做设备选型匹配时，首先要确认安装空间的径向尺寸不小于22mm，轴向长度根据不同减速比的型号会有小幅差异，模型中预留了轴向尺寸的参数化调整接口，用户可以根据自己选的具体减速比型号调整电机总长度，安装时要注意输出轴的径向承载不能超过额定值，避免因为径向负载过大导致输出轴弯曲、齿轮崩齿的问题。这款电机的空载电流小，堵转扭矩充足，很适合用在电池供电的便携式设备上，行星齿轮的金属材质也能承受频繁正反转的冲击载荷，不会像塑料齿轮那样在频繁换向时出现齿部断裂的问题。建模时对所有配合面都做了公差还原，比如轴承位的配合公差、齿轮的啮合侧隙都按照实际加工精度设置，装配仿真时不会出现干涉问题，能直接用于整机的结构校验、安装干涉检查，也可以用来做运动仿真的动力源部件，验证整机传动链路的转速、扭矩匹配是否合理。
