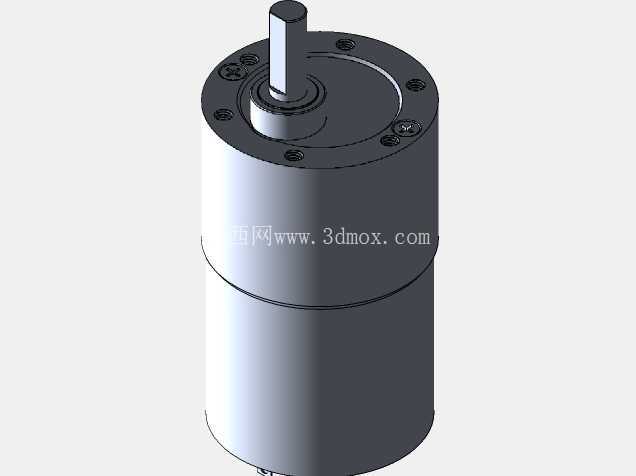

12V50RPM37mm偏心减速电机结构

日常做小型自动化传动结构选型时，这类带减速组的偏心直流电机是很常见的执行元件，很多需要低转速大扭矩、带振动输出的小型设备都会用到这类结构。先从实际应用场景说起，这类37mm外径的12V偏心减速电机，常出现在小型物料分拣设备的振动给料结构里，给轻薄小零件提供定向振动送料的动力，也会用在小型家用按摩器具的振动输出端，还有部分小型自动化设备的到位抖动机构、实验室小型混匀装置的动力源，甚至部分户外小型太阳能跟踪装置的低转速驱动端也会选用同规格参数的产品，核心是匹配低转速、适中扭矩、小安装空间的使用需求。

从设计思路上拆解这个结构，首先是动力段采用常规12V直流有刷电机作为动力源，这类电机本身空载转速较高，直接输出扭矩不足，无法满足低转速大扭矩的使用需求，因此在电机输出端搭配了一级行星减速结构？不对，看端盖的固定螺丝布局，是平行轴齿轮减速组，通过多级齿轮减速把高转速的电机输出降到50RPM的额定输出转速，同时放大输出扭矩，匹配负载端的阻力需求。输出轴端做偏心结构设计，区别于常规同轴输出的减速电机，偏心轴在转动时会产生规律的离心力，这也是它能实现振动输出的核心结构，不需要额外加装偏心块，轴本身的偏心量就可以提供稳定的振动激励，减少了额外零件的装配工序，也缩小了整体的轴向尺寸。

再说到外形尺寸与安装边界，这个电机主体外径37mm，整体是圆柱式结构，前端的减速端盖采用圆周均布的螺丝固定，端盖上预留的安装孔位可以直接通过螺丝固定在设备的安装板上，不需要额外设计定制的安装支架，适配常规的37mm减速电机安装位，设备改型时可以直接替换同安装尺寸的常规同轴电机，不需要大幅修改安装结构。输出轴的直径、伸出长度都做了标准化设计，搭配常规的联轴器或者直接连接负载结构都可以，偏心段的轴径公差按照常规传动件的配合公差设计，和负载端的轴承、连接件配合时不需要额外做适配加工。

从功能特性上看，12V的供电电压适配多数小型设备的低压供电回路，不管是电池供电还是适配器供电都能直接匹配，不需要额外做电压转换电路。50RPM的额定输出转速，既可以满足振动类应用的振动频率需求，也可以作为低转速传动的动力源使用，当不需要振动功能时，只要在输出轴端加装同轴的连接套，抵消偏心量就可以作为常规减速电机使用，场景适配性比较灵活。齿轮减速组的结构采用金属齿轮搭配粉末冶金端盖，日常运行时的噪音控制在小型设备可接受的范围内，齿轮的耐磨性能可以满足多数民用、小型工业设备的使用寿命要求，不需要频繁维护减速组结构。

实际做三维建模的时候，这个结构的建模难点主要在减速组的齿轮啮合间隙匹配，还有偏心轴的偏心量公差控制，偏心量如果设计过大，运行时的振动幅度会超出设备的承受范围，导致安装螺丝松动、相邻零部件共振损坏；偏心量过小的话，振动激励不足，无法满足振动送料或者振动按摩的力度需求。另外端盖上的固定螺丝位置要和市面上通用的37mm减速电机安装孔位对齐，保证模型导出后可以直接用于安装结构的适配设计，不需要反复调整孔位坐标。电机外壳的散热筋结构虽然在这个小功率电机上不明显，但建模时还是要保留外壳的壁厚均匀性，模拟实际注塑或者金属拉伸外壳的工艺特性，避免出现壁厚突变导致的工艺缺陷，让模型和实际量产的产品结构保持一致，方便结构工程师做装配干涉检查、安装空间校核的时候直接调用，不需要再做结构修正。

很多刚接触小型传动结构设计的工程师，容易忽略偏心电机的动平衡问题，这个结构在设计时已经把偏心轴的质量和电机转子的动平衡做了匹配，额定转速下运行时不会出现过大的径向跳动，除了设计需要的偏心振动外，不会产生额外的异常抖动，这也是这类量产成熟电机的结构优势，不需要用户自己再做动平衡调校，安装后直接通电就可以稳定运行。安装时要注意，固定端的螺丝要加防松垫圈，因为电机本身持续产生振动，普通螺丝在长时间振动下容易出现松动，导致电机移位、输出轴和负载不同心，加剧齿轮和轴承的磨损，建模的时候也可以在安装孔位处预留防松垫圈的安装空间，避免装配时出现干涉。
